玻璃纤维制品成型液压开合模压机结构

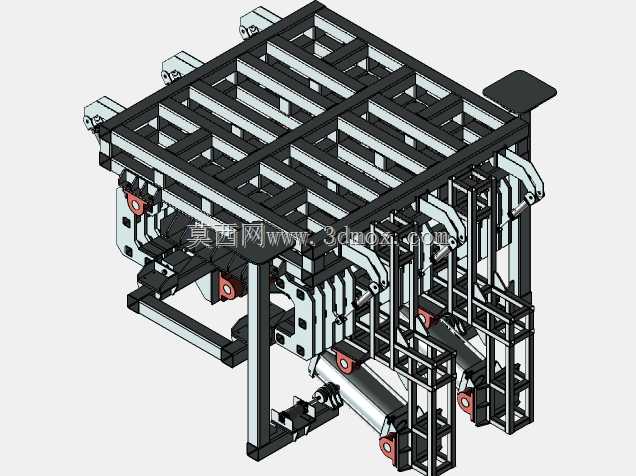

　　这套模压设备主要面向玻璃纤维增强复合材料制品的批量压制成型场景，常见于车用内饰件、建筑玻纤板材、工业绝缘构件的生产车间，适配片状模塑料、团状模塑料等多种玻纤增强物料的热压成型工序，可完成合模加压、保压固化、开模取件的完整作业循环。设备采用上下对开式模架结构，下模座固定于底部焊接框架平台，平台预留了标准T型槽安装位，可适配不同幅面的成型模具，底部框架内置多组可调式支撑脚座，安装时可根据车间地面平整度调整水平度，整体安装边界需预留前后1.8米、左右2.2米的操作与维护空间，设备总高度在开模最大行程状态下不超过2.7米，适配常规标准工业厂房的层高要求。上模架通过双侧铰接摇臂与底部机架连接，开合动作由两侧对称布置的液压油缸驱动，

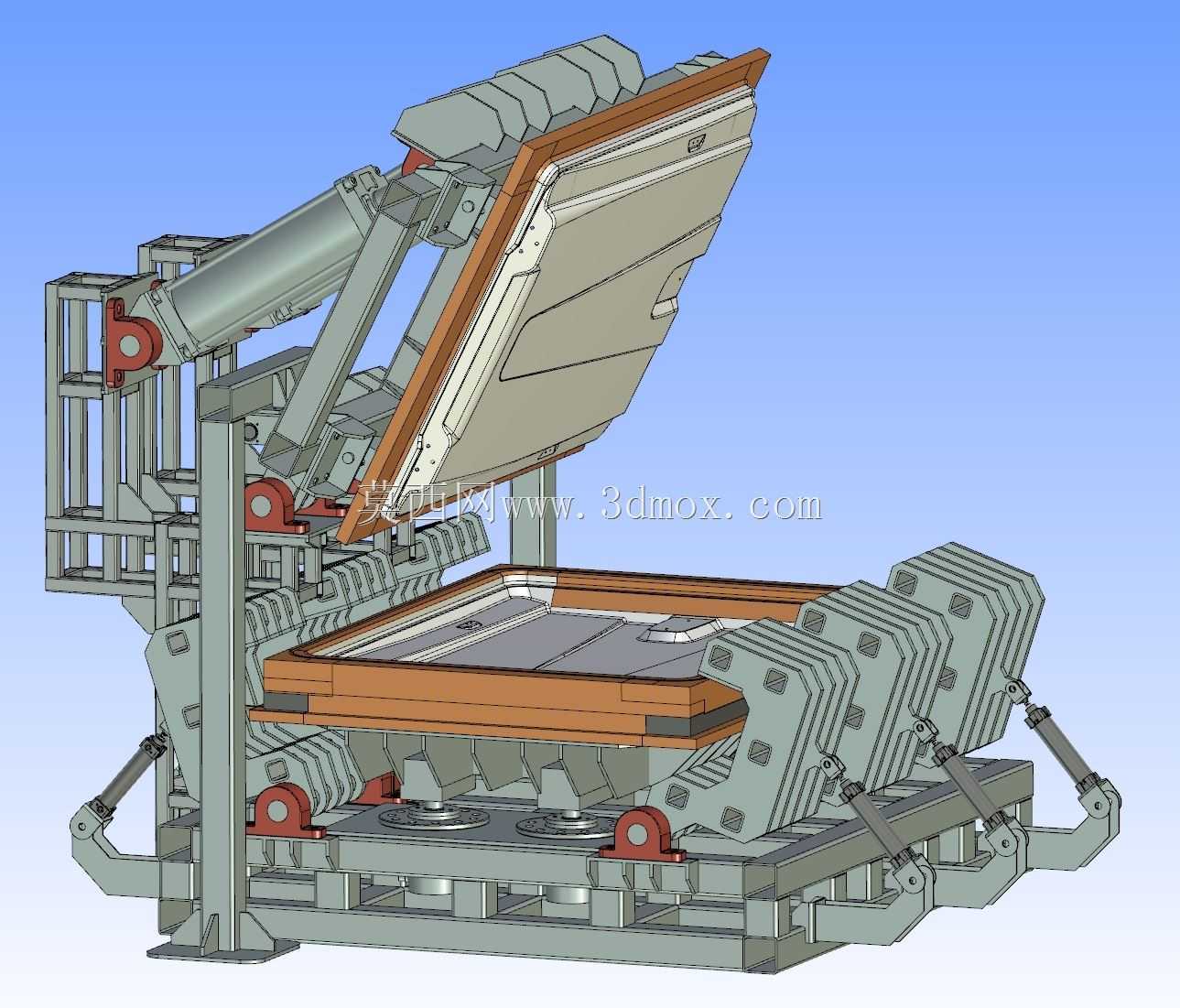

　　相比传统直压式压机，该摇臂翻转结构可实现上模大角度开启，开模后上下模腔完全暴露，操作人员或配套取件机械手可无阻碍完成制品取出与模腔清理作业，大幅降低上下料的操作难度。模架周向布置了多组可调式侧压机构，每一组侧压块都配备独立的液压驱动单元与导向滑块，合模过程中可根据模具分型面的位置调整侧压行程，对玻纤物料的侧向飞边进行精准约束，同时保证模腔各区域压力均匀分布，避免成型后制品出现局部缺料、密度不均的缺陷。设备的液压管路沿机架内侧的线槽规整布置，所有油缸铰接点都配置了自润滑轴承，长期往复运行下可减少磨损量，降低日常维护频次。底部框架上集成了模具定位销孔与快速锁模结构，更换不同产品的模具时，可通过定位销快速完成对位，

　　配合快夹装置缩短换模停机时间。设计过程中针对玻纤模压的工艺特性做了专项优化，上模翻转的行程与速度可通过液压阀组独立调节，合模后期可自动切换为低速高压模式，避免高速合模对模具型腔造成冲击，同时减少玻纤物料被高速气流冲散的问题；保压阶段的压力波动控制在±0.2MPa范围内，可满足高精度玻纤制品的成型压力稳定性要求。机架主体采用型钢焊接后整体去应力处理，长期承受大吨位压制载荷时不会出现框架变形，保证上下模的合模精度长期稳定。
