车间用龙门式提升冲压成型压力机结构

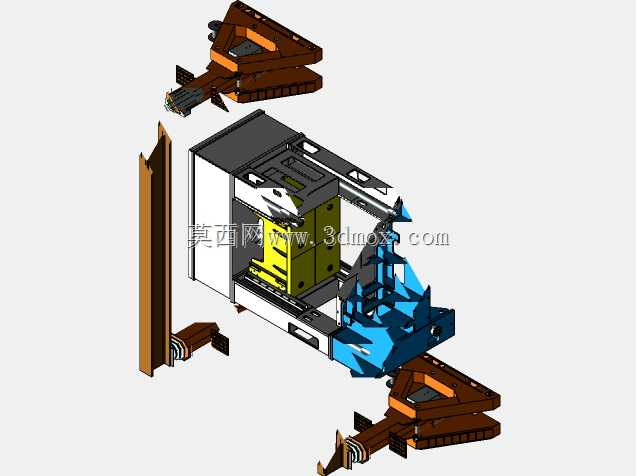

　　这套龙门式提升压力机的三维结构，主要面向大型金属板材的冲压、成型、校直作业场景，常见于汽车覆盖件加工、重型钢结构件成型、大型钣金件批量压制的生产车间，适配需要大吨位压制行程、宽幅工件进料的连续或间歇式生产工位。从结构布局来看，设备采用双立柱龙门式承载框架，相比传统开式压力机，机架的横向抗偏载能力提升明显，能够承受压制过程中工件偏移带来的侧向力矩，避免长期作业时机架开档变形影响压制精度。设备配套的提升机构集成在龙门横梁区域，可带动滑块完成大行程的升降动作，既满足大尺寸工件上下料时的开档空间需求，也能在压制过程中提供稳定的垂直下压力，滑块导向段采用长导向面设计，配合立柱上的可调导向耐磨条，可将滑块下行的平行度误差控制在合理区间，保证压制面的受力均匀。

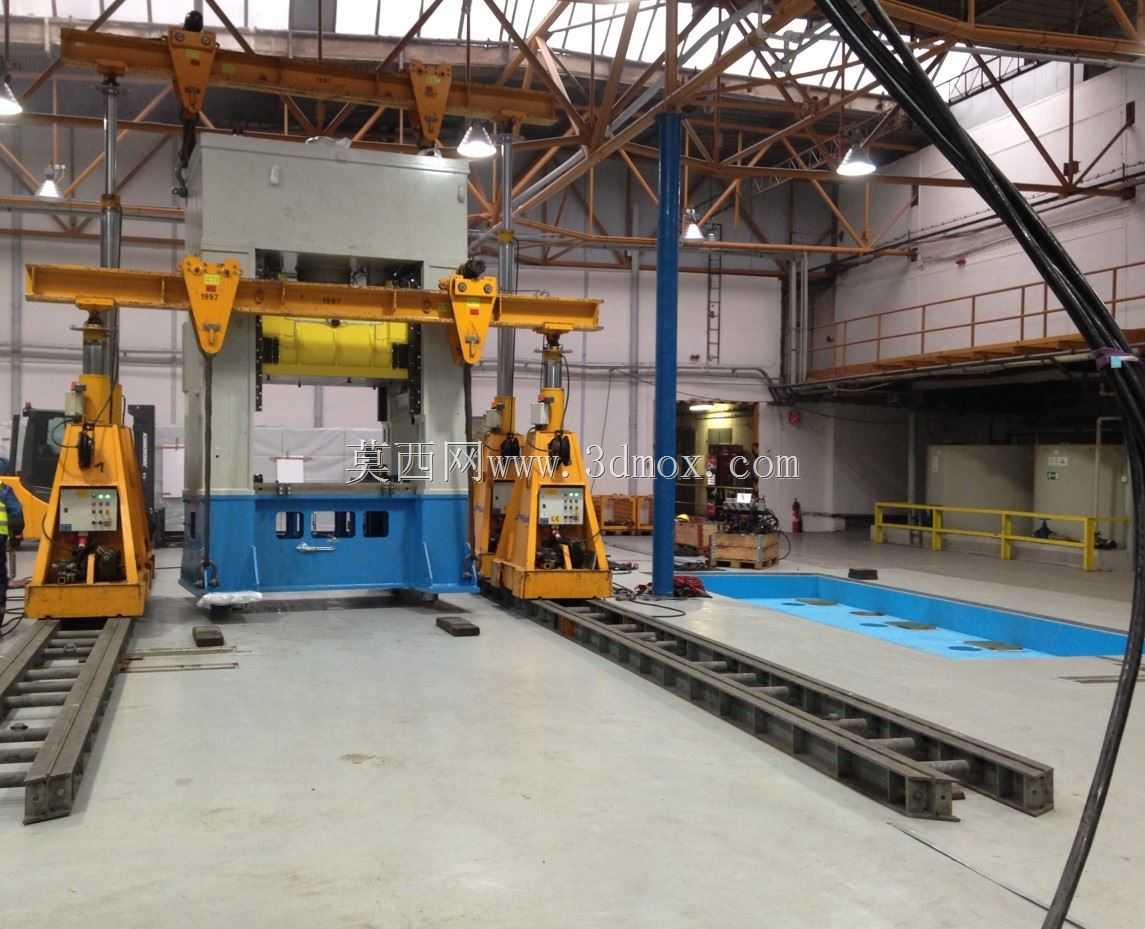

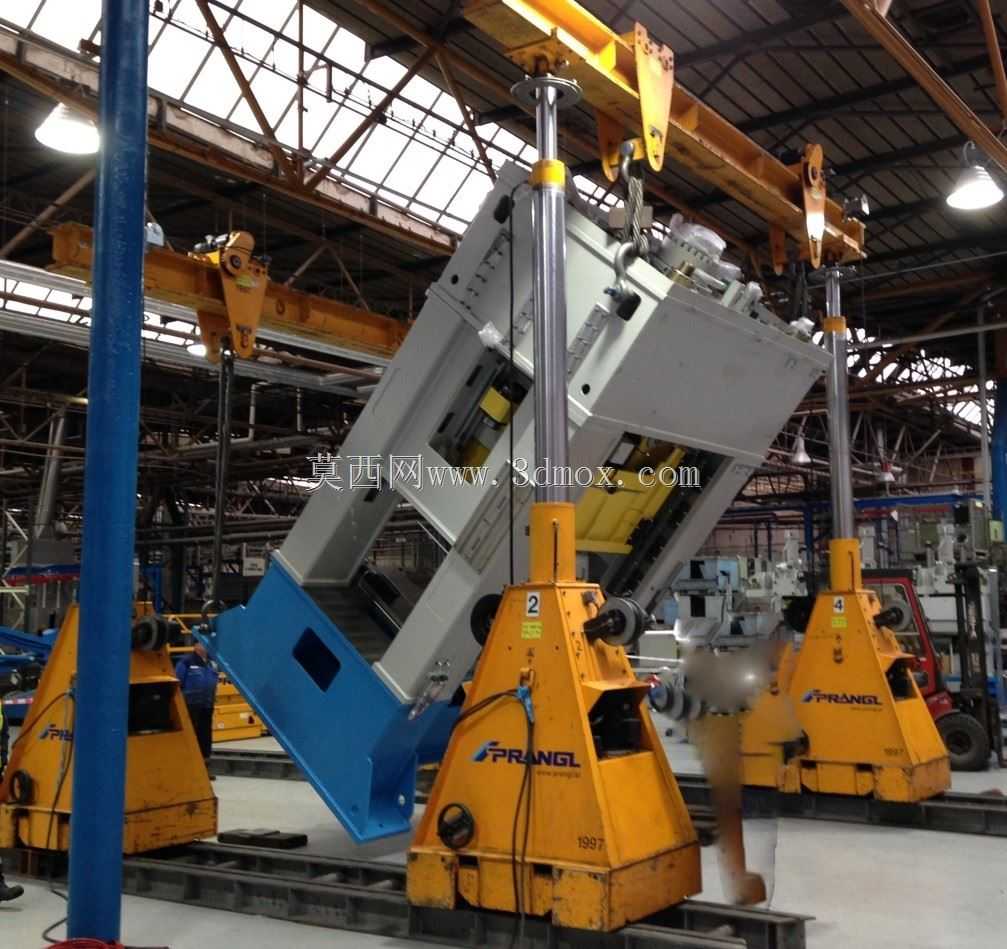

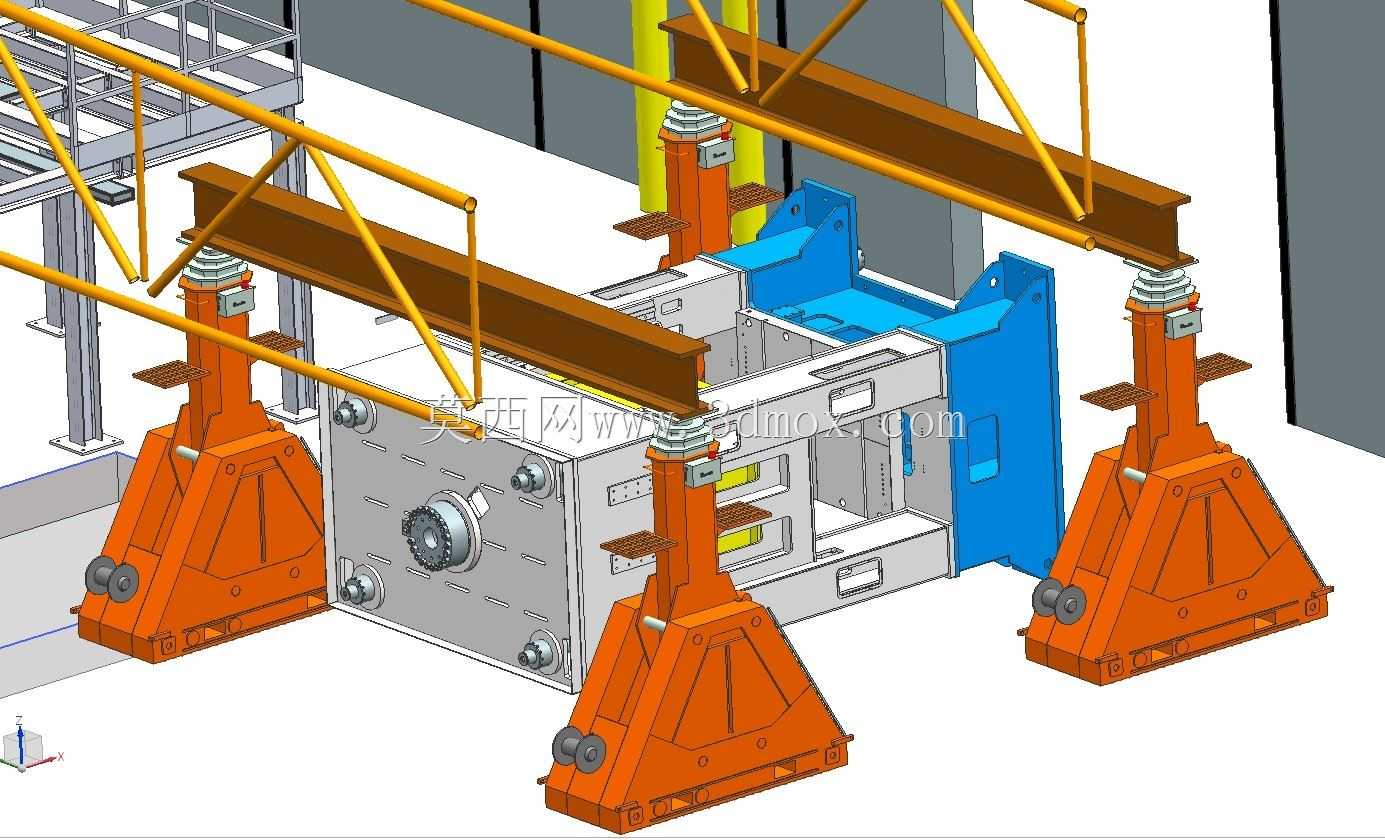

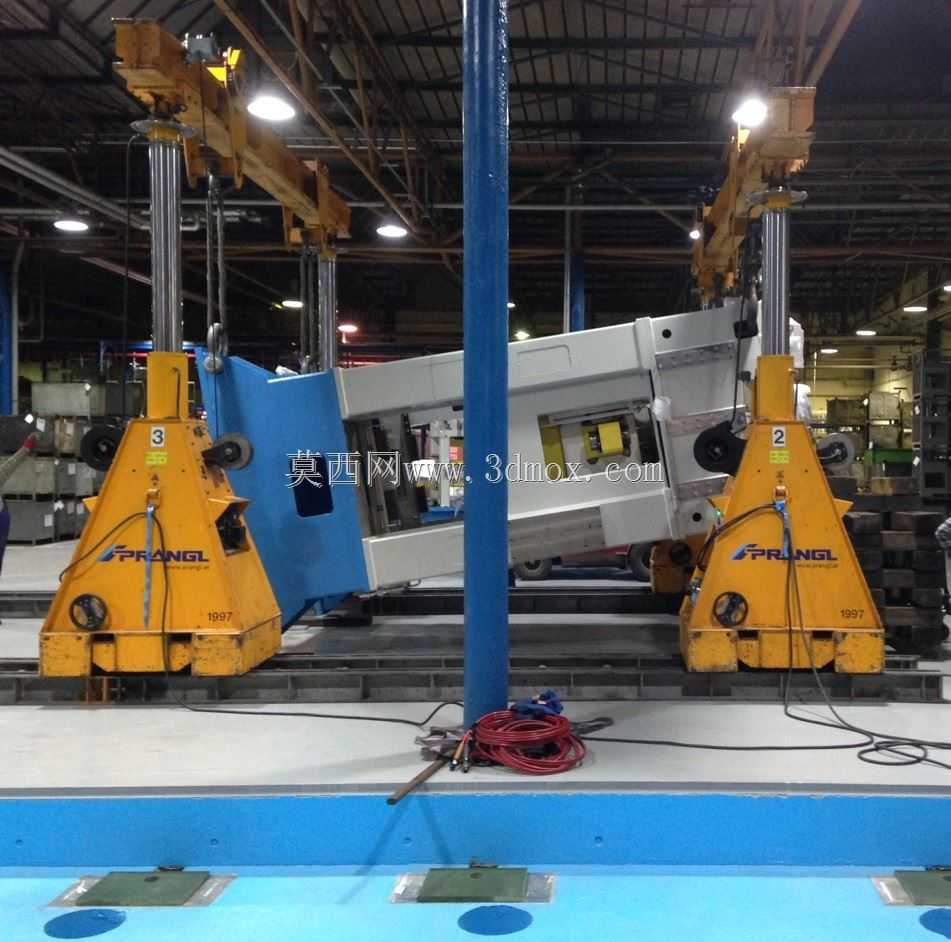

　　从安装边界来看，设备整体为分体式组装结构，底座部分需要预埋在车间混凝土地基中，地基的承载能力需要匹配设备满负荷作业时的总冲压力与动载荷系数，机架两侧的立柱与底座采用高强度螺栓组连接，安装时需要先校准两侧立柱的垂直度与开档间距，再吊装横梁完成整体框架的拼装，设备周边需要预留至少1.5米的操作与维护通道，进料侧需要匹配对应的板材输送或上料机构的安装空间，后侧则预留液压站、电气控制柜的布设位置，避免管线干涉滑块的运行路径。

　　设计过程中，机架的受力分析是核心环节，龙门横梁的截面采用箱型焊接结构，内部布置加强筋板分散压制时的集中应力，对应滑块施压的正下方区域，底座工作台面做了加厚处理，台面开设均匀分布的T型槽，用于固定不同规格的冲压模具，工作台的平面度在加工时需要达到较高精度等级，避免模具安装后出现贴合间隙影响压制质量。配套的提升驱动部分，采用多组平衡缸配合主驱动单元的结构，平衡缸可抵消滑块与上模的自重，减少驱动单元的负载波动，同时在滑块下行过程中提供阻尼缓冲，避免快进阶段出现惯性冲击。设备的安全防护结构也在模型中做了完整还原，机架两侧设置有防护栏与安全光栅的安装位，操作侧预留了双手操作按钮的安装接口，滑块运行区域的周边设置有可拆装的防护网支架，防止作业过程中人员误入危险区域。

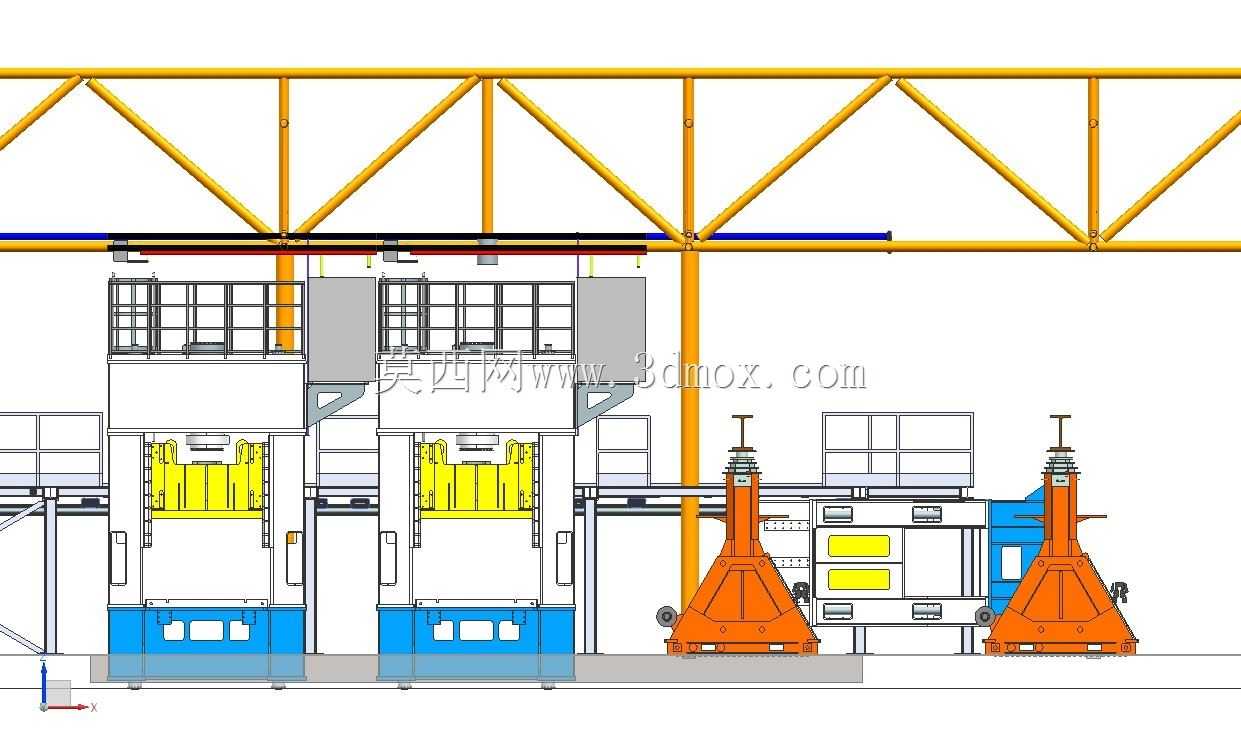

　　在实际产线适配中，该压力机可配套自动送料机、模具快速夹紧机构、工件出料传送带组成完整的冲压生产线，针对不同的压制工艺，可更换对应的落料模、成型模、校直模，完成从板材下料到成型的多工序作业，相比单柱式压力机，其宽幅的工作台面可同时安装多套模具，实现多工位连续压制，提升单台设备的生产效率。模型中还原的车间配套桁架结构，也对应了实际安装场景中，设备上方需要布设的管线、起重吊点的位置，方便后期设备维护时吊装重型模具与零部件，设备的润滑管路走线沿立柱内侧布置，避免外露被工件磕碰，所有润滑点都预留了集中润滑的接口，可适配自动润滑系统减少日常维护的工作量。
