十五米作业高度伸缩臂式高空作业设备结构

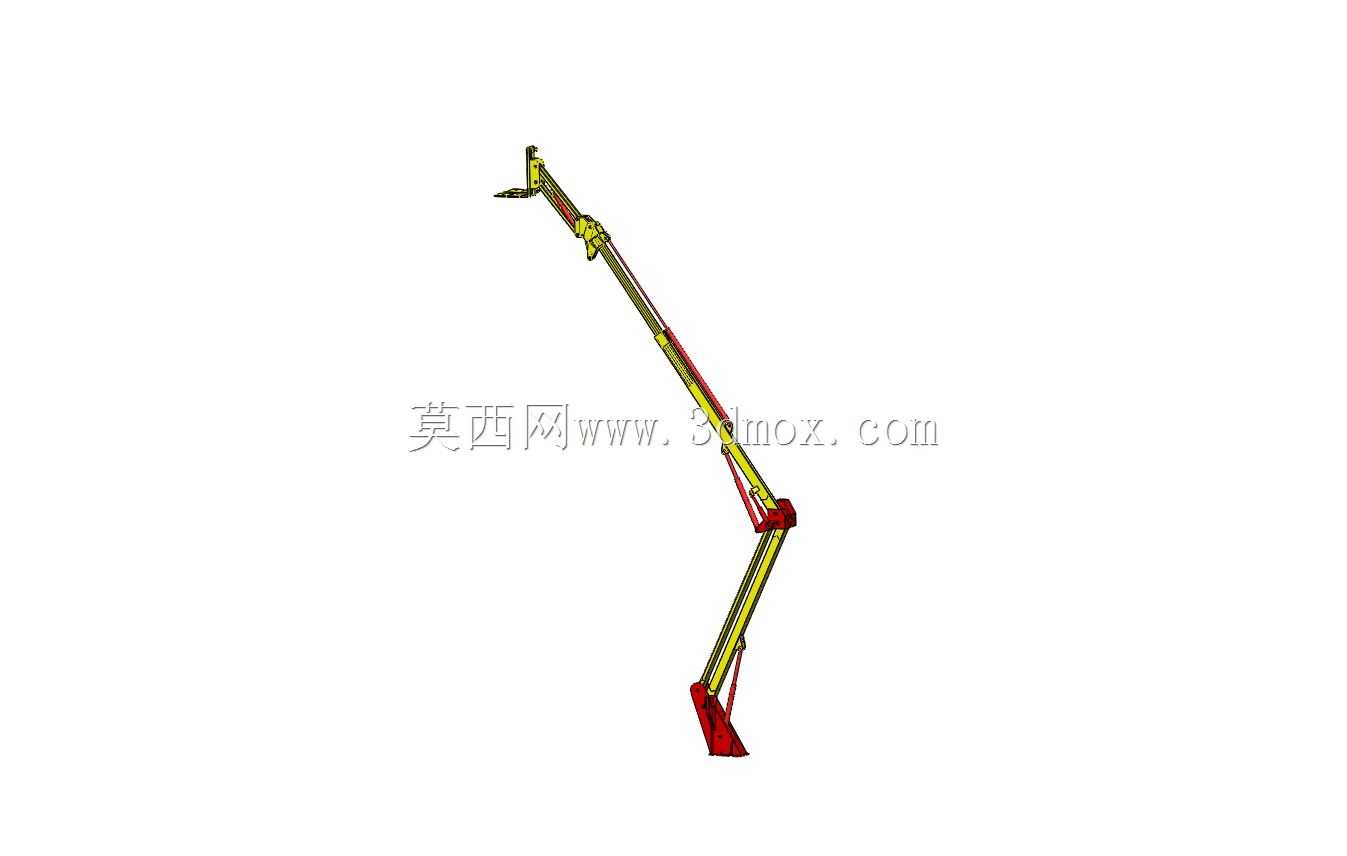

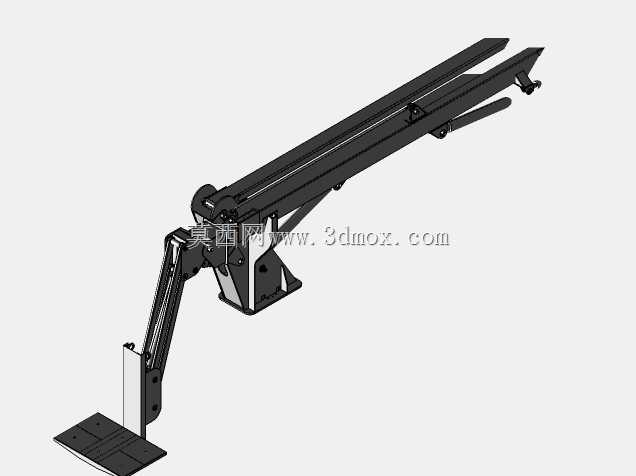

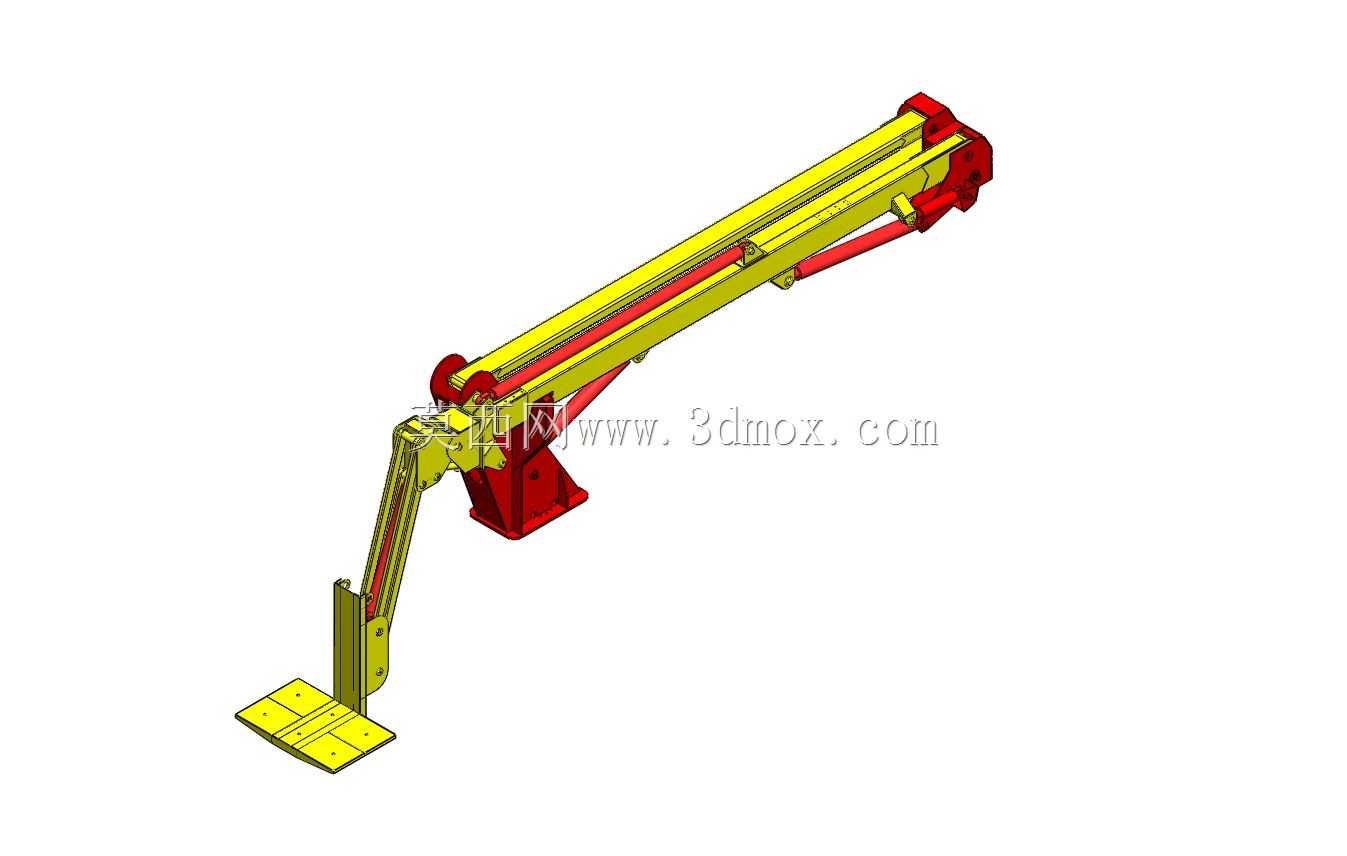

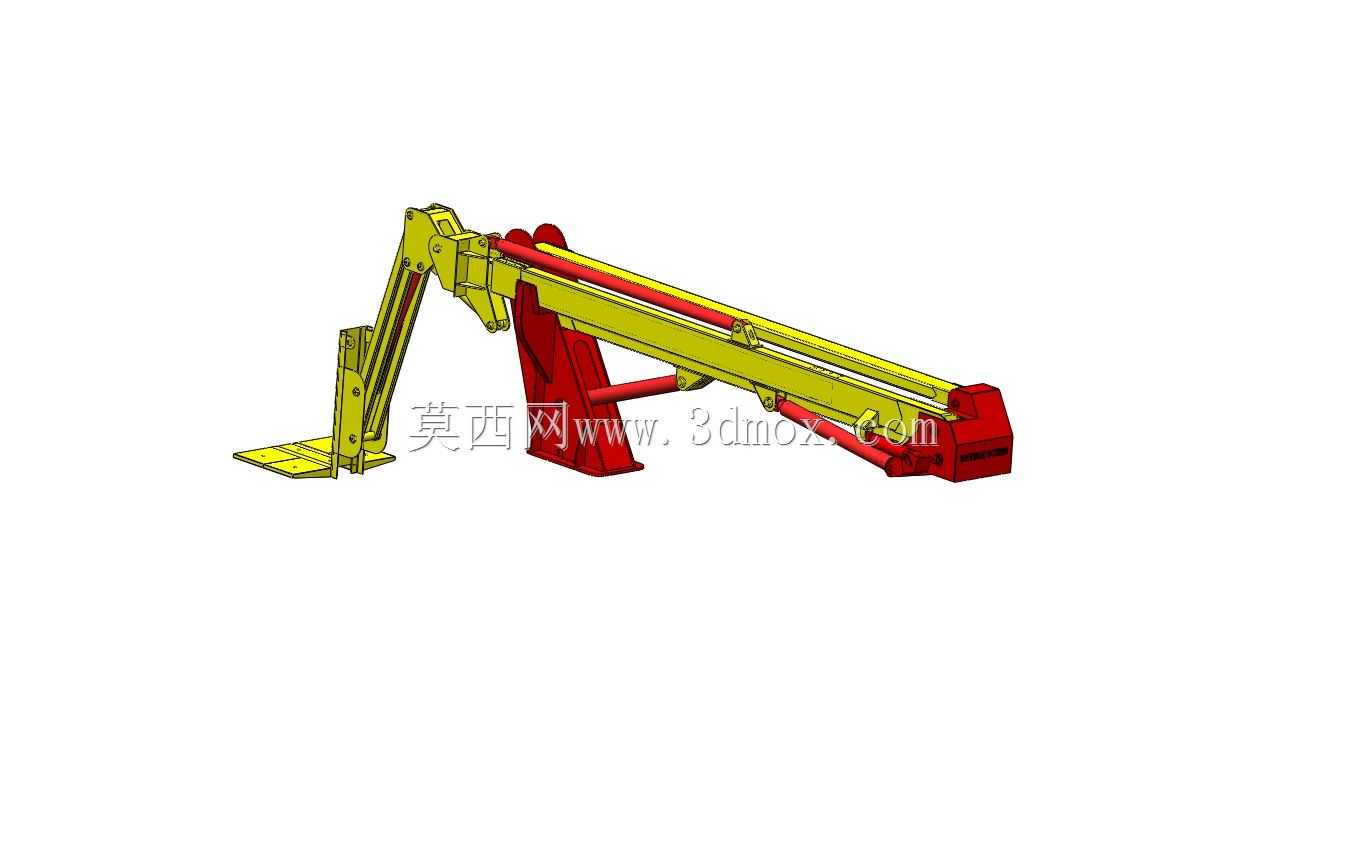

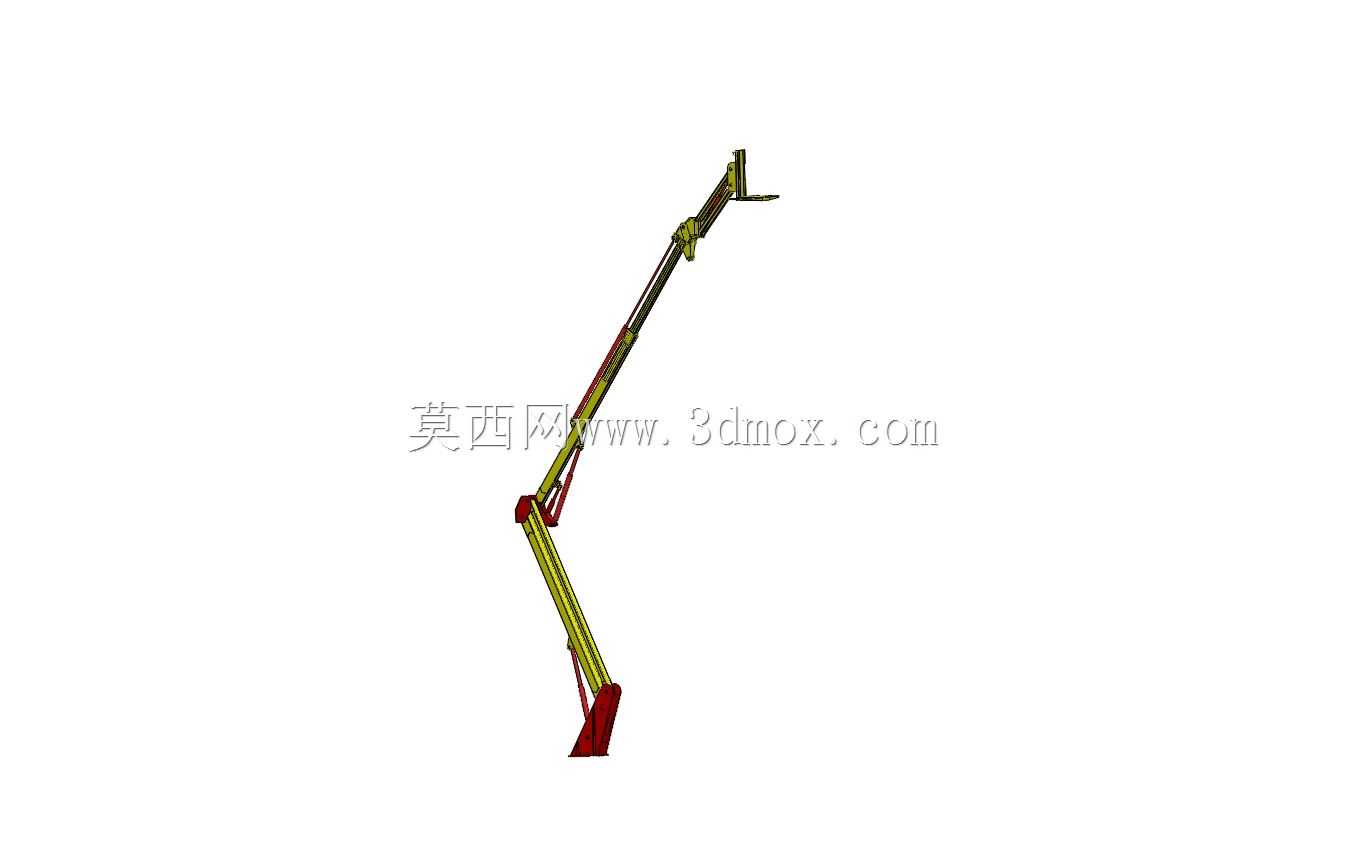

　　这款伸缩臂结构的高空作业设备，核心服务于15米垂直作业高度的工况场景，常见于厂房钢结构维护、场馆外立面检修、市政路灯维保、仓储高位货架安装这类需要人员抵达高空作业面的场景，区别于剪叉式升降设备的大平台承载特性，该款采用折叠加伸缩的臂架结构，能在有限的场地回转半径内完成更大范围的作业覆盖，适配地面空间局促、作业点分布零散的高空作业需求。从结构设计逻辑来看，臂架采用多节嵌套的箱型伸缩结构，配合折叠式的主支撑臂段，转台部分承担整组臂架的回转承载，底部的支撑支腿可在作业时展开，抵消臂架伸出后的倾覆力矩，保证作业过程的整机稳定性，臂架末端的作业平台预留了人员站立与工具放置的空间，平台与臂架的连接位置设置了调平结构，可在臂架变幅、

　　伸缩过程中始终保持平台水平，避免作业人员出现倾斜失重的风险。设计过程中优先考虑了臂架的受力传递路径，每节伸缩臂的搭接位置都做了滑块支撑的结构预留，减少伸缩过程的摩擦阻力，同时保证臂架伸出后的刚性，避免大伸出长度下出现过大的下挠量，液压管路的排布沿着臂架内侧的走线槽布置，随臂架伸缩时预留足够的活动余量，避免管路被拉扯挤压。安装边界方面，设备转台底部的安装接口适配通用的车载底盘或者固定基座，整机收拢状态下的长度可满足常规道路运输的尺寸要求，支腿展开后的横向跨距经过受力核算，在15米最大作业高度、额定承载工况下，整机的稳定系数满足高空作业设备的安全规范，臂架的变幅角度覆盖从近地面垂直举升到水平外伸的作业范围，

　　可覆盖转台周边不同水平距离的作业点位，不需要频繁移动整机位置就能完成一片区域的高空作业任务。实际使用中，该结构的臂架伸缩动作与变幅动作可独立控制，作业人员可在平台上根据作业点的位置微调臂架姿态，相比固定式的登高梯具，作业灵活性与安全性都有明显提升，结构上的铰接点都预留了润滑注油的位置，方便日常维护时的保养操作，减少铰接位置的磨损量，延长设备的整体使用寿命。
