剪叉式带滚轮输送升降作业台结构

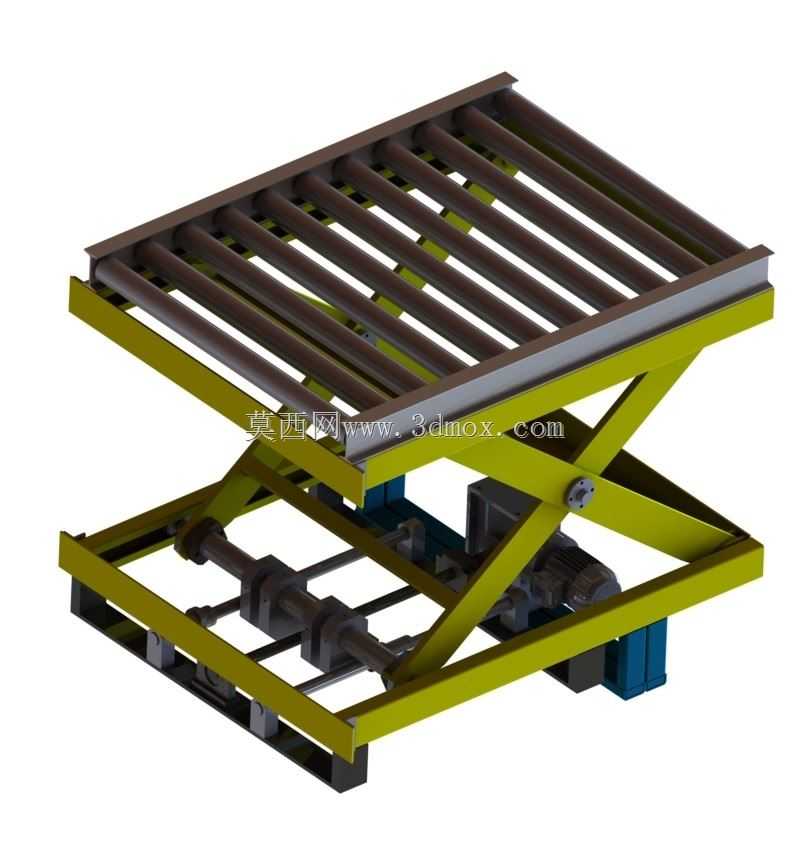

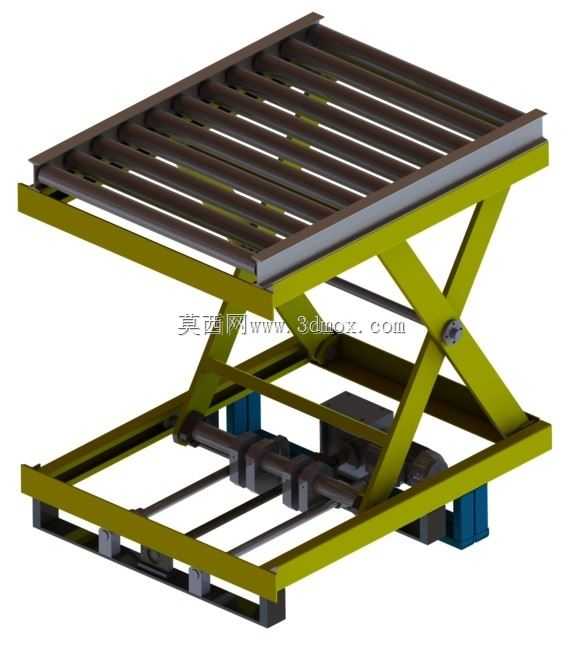

　　在汽车零部件焊装线、家电总装线、仓储物流分拣区这类需要跨高度工位衔接的场景里，这类带滚轮的升降输送台是衔接不同高度输送线、完成工件垂直转运与水平输送的核心衔接设备，区别于普通固定高度滚筒线，它能在0到预设举升高度区间内任意位置停准，解决不同高度工位、不同层高货架之间的物料转运落差问题，不用额外配置多段固定高度输送线，能大幅缩减产线布局的空间占用。从结构设计逻辑来看，底部采用标准剪叉臂铰接结构，两组对称布置的剪叉臂通过中间铰接销轴连接，臂架采用矩形型钢焊接成型，铰接位置配置自润滑铜套，避免长期重载举升出现铰接点磨损卡滞，底部框架预留了膨胀螺栓安装孔，安装时需要保证基础地面平面度公差不超过2mm/m，避免剪叉臂运行时出现偏载卡滞。

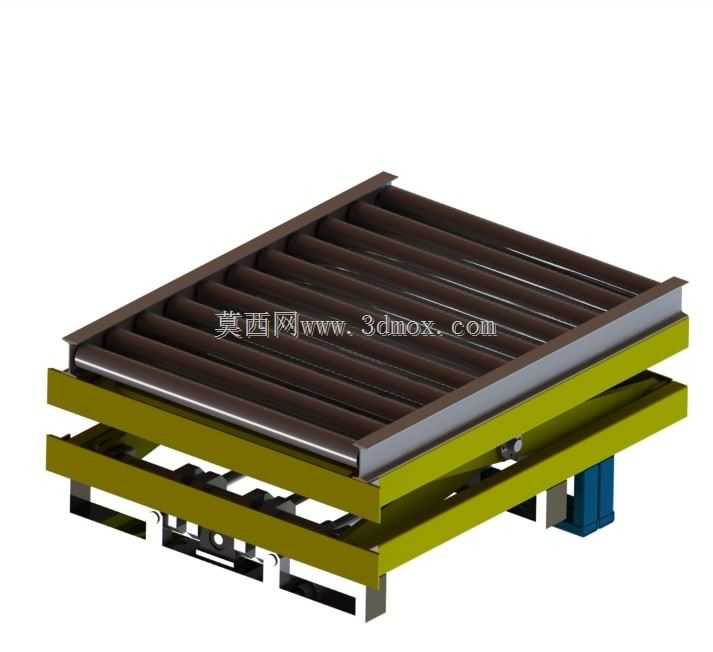

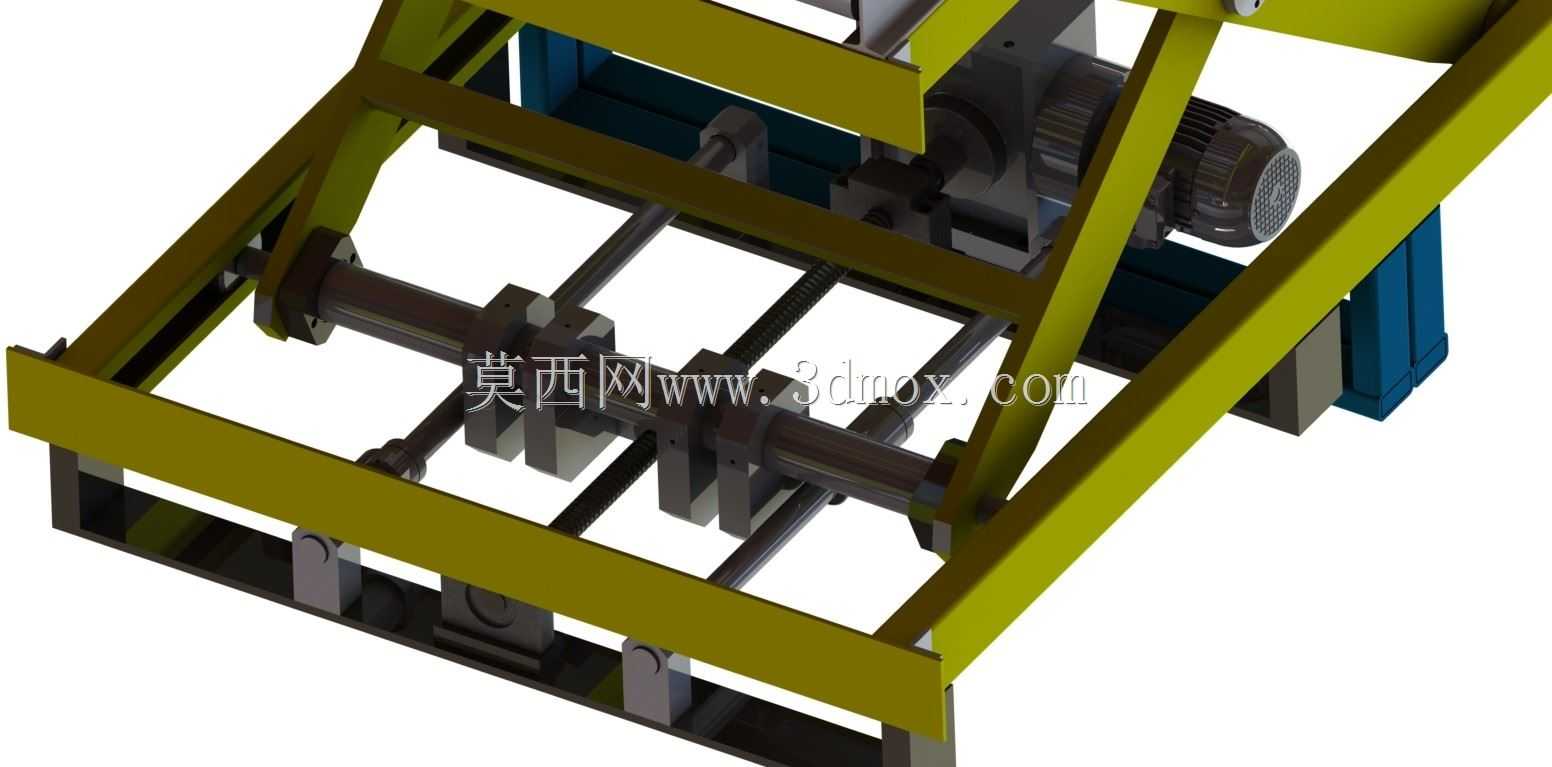

　　台面的滚轮排布采用等间距密排设计，滚轮采用包胶钢制辊筒，单根辊筒的承载能力匹配常规工位工件的单点位载荷，辊筒之间的间距小于常规输送工件的最小支撑长度，避免工件输送过程中出现卡滞、下坠的情况，辊筒的驱动采用底部布置的电机配合链传动系统，传动链外侧配置可拆卸的防护罩，避免车间内的焊渣、灰尘落入传动间隙造成磨损。驱动系统的布置充分考虑了安装边界，电机与减速单元安装在底部框架的预留安装位，没有超出剪叉臂收拢后的外形轮廓，设备收拢后的整体高度能控制在较低范围，适配车间内较低的设备安装空间，举升过程中剪叉臂的展开轨迹做了干涉校验，全程不会和台面辊筒、底部驱动单元、周边预设的安全护栏产生运动干涉。实际选型应用时，

　　需要根据工位的节拍要求匹配辊筒的输送速度，根据单次输送工件的最大重量匹配剪叉臂的型材厚度、驱动油缸的缸径与额定压力，同时要预留15%以上的载荷余量，避免长期满载运行造成结构疲劳变形，安装时要在设备周边预留不小于600mm的检修通道，方便后期对铰接点、传动链、驱动单元做定期润滑与维护。这类设备相比普通固定升降台，不需要额外配置移栽机构就能直接完成工件的水平输送，能直接对接前后段的滚筒输送线，不用人工辅助搬运，在重型工件的工位转序环节能大幅降低人工搬运的劳动强度，同时减少工件转运过程中的磕碰损伤风险。
