工程用双耳环铰接式液压缸结构设计

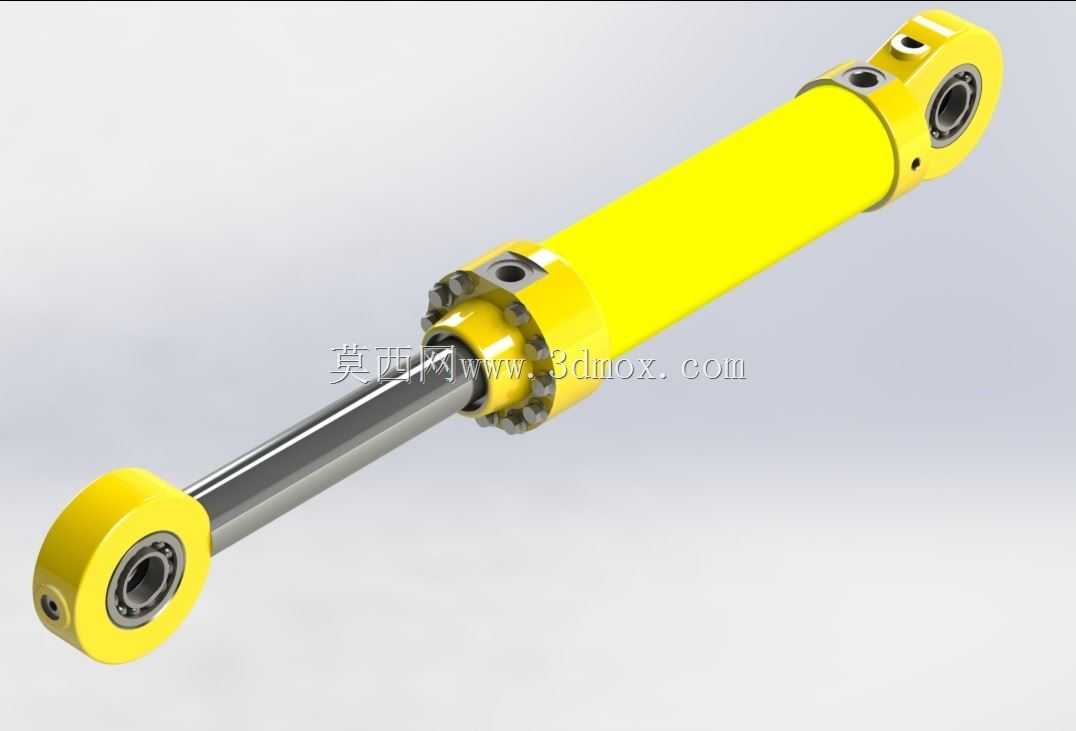

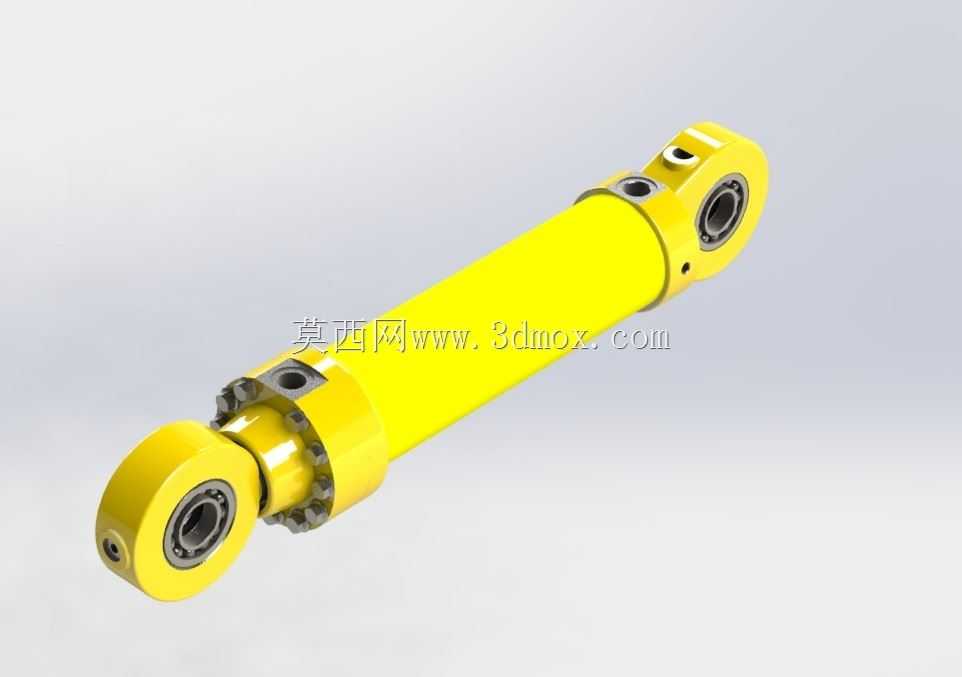

　　这款双耳环铰接式液压缸，是液压传动系统里最常见的直线执行元件，日常在建筑施工设备、机床工装夹具、重型工程机械、特种作业车辆的液压回路里都能见到它的身影，核心作用是把液压回路里的压力能直接转化为往复直线方向的机械推力，不需要额外配置减速或者换向的中间传动结构，传动效率比丝杠、曲柄连杆这类直线驱动结构高出不少。从结构设计逻辑来看，这款缸采用两端耳环铰接的安装形式，两端的耳环内都配置了向心关节轴承，安装时可以补偿设备机架上安装孔位的同轴度误差，也能适配设备作业过程中连接部件的小幅摆动工况，避免缸筒承受额外的径向弯矩，防止活塞杆出现偏磨导致密封件提前失效。缸体主体采用无缝钢管加工成型，内壁经过珩磨处理达到足够的尺寸精度与表面粗糙度，

　　保证活塞往复运动时的密封性能，减少内泄带来的压力损失。活塞与活塞杆采用螺纹连接加防松销的固定结构，活塞上配置了导向环与多道组合密封，既可以分隔无杆腔与有杆腔的压力油，也能为活塞运动提供径向支撑，避免活塞直接刮蹭缸筒内壁。活塞杆表面做了镀硬铬处理，硬度与耐磨性能都能满足户外多尘、潮湿工况的使用要求，外露的活塞杆端配置了防尘圈，阻止外界的粉尘、泥沙进入缸筒内部划伤密封件。设计过程中优先考虑了安装边界的适配性，两端耳环的销轴孔中心距在全缩状态下的尺寸，匹配多数中小型工程设备的安装空间，活塞杆的伸出行程预留了足够的安全余量，避免活塞运行到行程端点时出现刚性碰撞，缸筒上的油口采用标准公制螺纹连接，方便现场配接液压管路，不需要额外加工转换接头。

　　实际选型使用时，需要结合系统工作压力核算活塞杆的压杆稳定性，尤其是长行程安装工况下，要避免活塞杆伸出过长时出现失稳弯曲的问题，两端铰接的安装形式也要求安装机架的铰接座具备足够的结构刚度，防止负载作用下出现安装座变形导致的卡滞问题。这款液压缸的结构属于典型的双作用单活塞杆设计，正反两个运动方向都可以通过液压油驱动，推力与回程拉力可以根据两腔的作用面积结合系统工作压力直接核算，方便设计人员在做设备液压系统选型时直接匹配参数。
