乘用车轮辋与橡胶轮胎装配结构设计

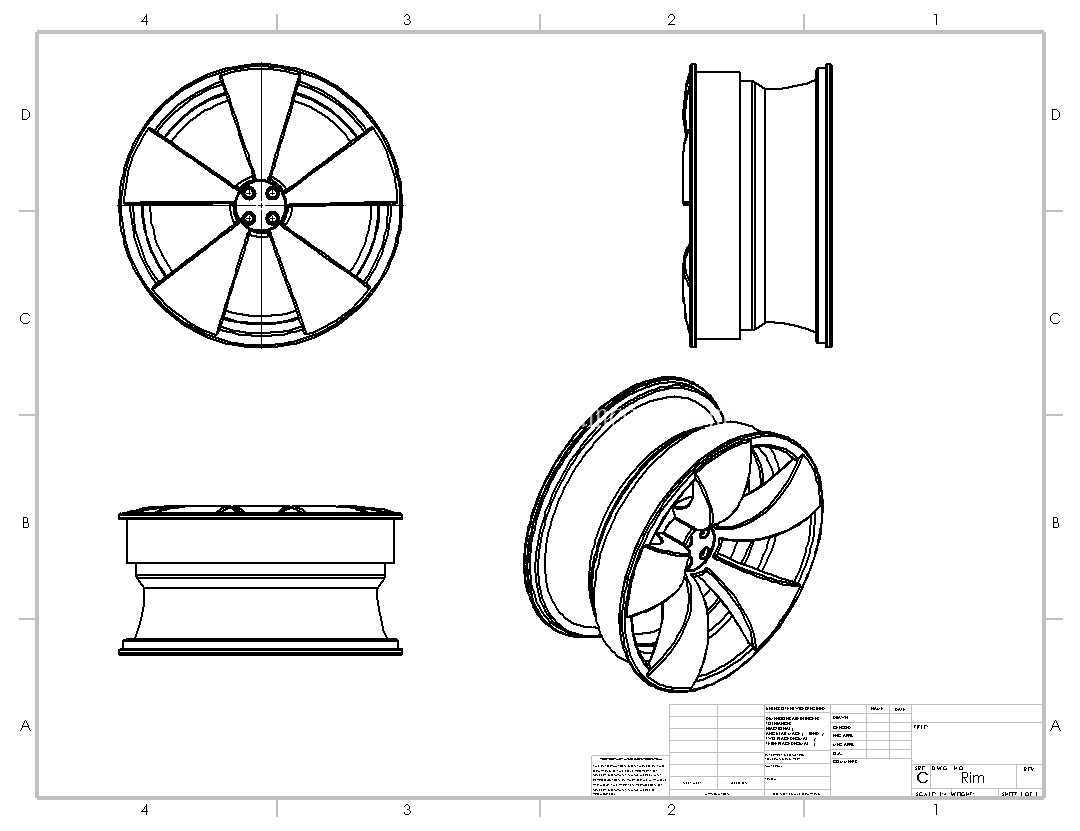

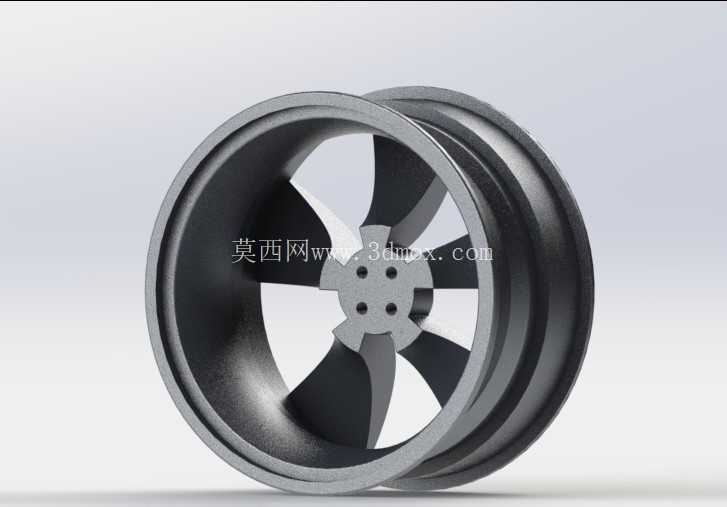

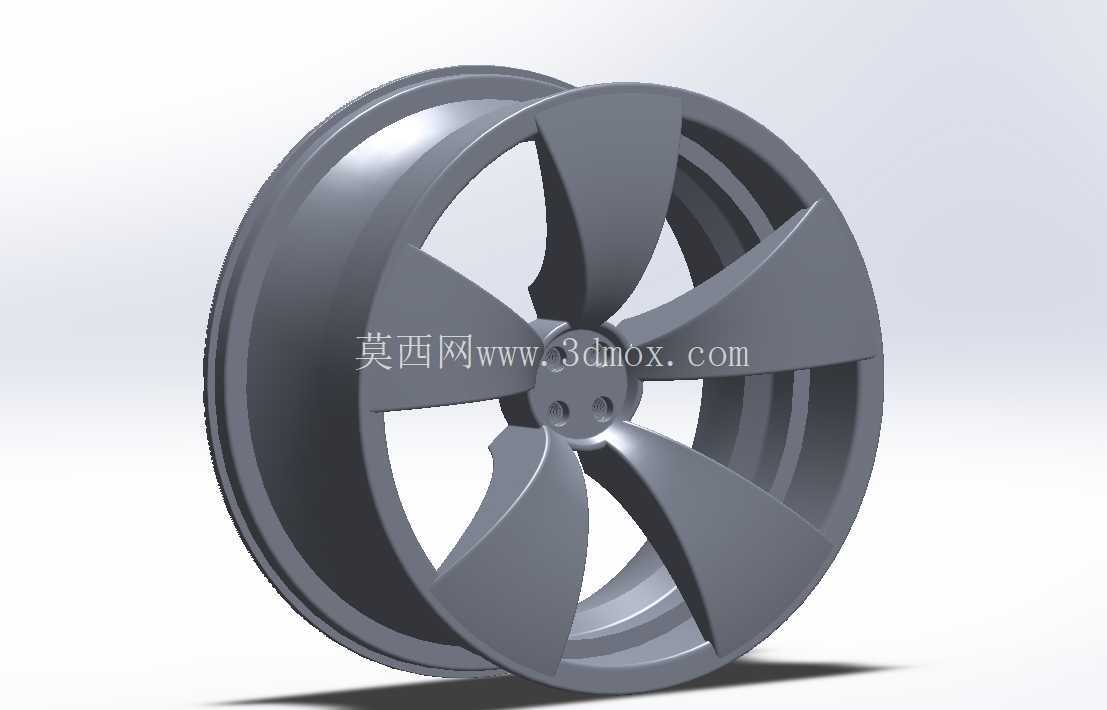

　　这套轮辋与轮胎装配结构面向常规乘用车行走系统开发，建模时把金属承载基体和橡胶柔性外圈拆分为两个独立子装配，既保留轮辋的安装基准特征，也还原轮胎包裹轮辋后的完整外轮廓，方便后续在整车总装、底盘运动校核以及制动系统匹配环节直接调用。轮辋部分采用深槽式轮缘结构，外缘翻边高度和槽底过渡圆角按照常规低压轮胎装拆逻辑布置，轮辐采用六辐式放射造型，辐条之间留出大尺寸镂空区域，一方面降低非悬挂质量，另一方面为制动盘、卡钳预留散热和避让空间。中心区域设置轮毂安装法兰，螺栓孔沿节圆均匀分布，中心孔与车轴轴头形成定位配合，建模时孔位倒角、端面贴合面以及辐条背面的减重凹槽均按实际加工逻辑做出，避免出现仅外观可视、装配时无法贴合的虚假结构。

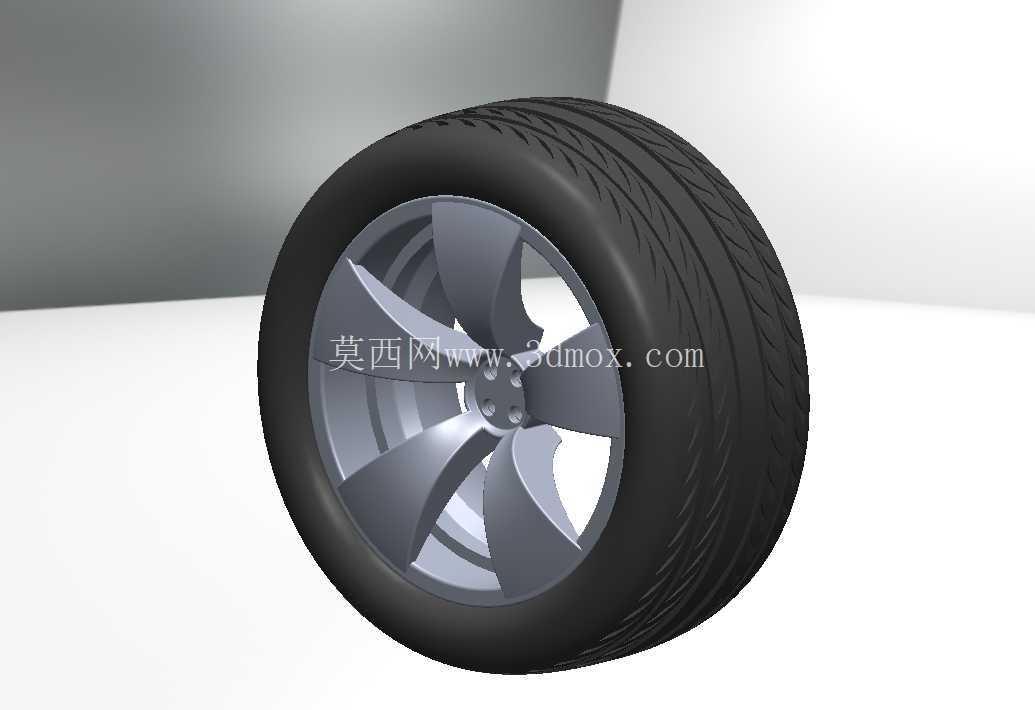

　　轮胎部分以橡胶充气胎形态构建，胎体断面包含胎面、胎侧、胎圈以及内部充气腔边界，胎圈位置对应轮辋槽口，装配后胎圈卡在轮缘内侧，保证充气状态下轮胎不会脱出。胎面花纹和胎侧弧度在模型中保留连续曲面，外圆直径、断面宽度以及轮辋标称宽度之间保持匹配关系，设计时需要同步校核轮胎与翼子板、转向节、减振器弹簧座之间的静态间隙，还要考虑满载压缩、转向极限跳动以及制动热膨胀后的边界变化。从使用场景看，该组件承担整车承载、驱动力传递、制动力矩输出以及路面冲击缓冲等功能，轮辋负责把螺栓预紧力均匀传递到轮辐和轮缘，轮胎则通过接地面积和胎体变形吸收颠簸。

　　建模过程中先确定轮距、轮胎外径、偏距和螺栓节圆等关键边界，再反向建立轮辋槽底、胎圈座和轮辐受力路径，最后完成轮胎包覆与干涉检查。这种结构表达方式不仅适合展示轮毂外观，也能用于教学演示、底盘布置、改装方案校核以及轮端零部件选型，使设计人员在方案阶段就能判断装拆可行性、运动间隙和承载布局是否合理。
