带OV2640摄像头的ESP32-CAM开发板结构

　　这款带OV2640摄像头的ESP32-CAM开发板结构，在嵌入式视觉项目、物联网图像采集场景中应用十分广泛，从家用智能监控节点、工业设备状态视觉巡检，到创客DIY的人脸识别门禁、小型智能车视觉导航模块，都能见到这类硬件的身影。它的核心功能是依托ESP32芯片的WiFi与蓝牙通信能力，搭配OV2640摄像头实现图像采集、本地简单处理与无线传输，不需要额外搭配复杂的主控单元就能独立完成视觉类感知任务，对于需要快速搭建视觉感知原型的项目来说，能大幅缩短硬件选型与适配的周期。

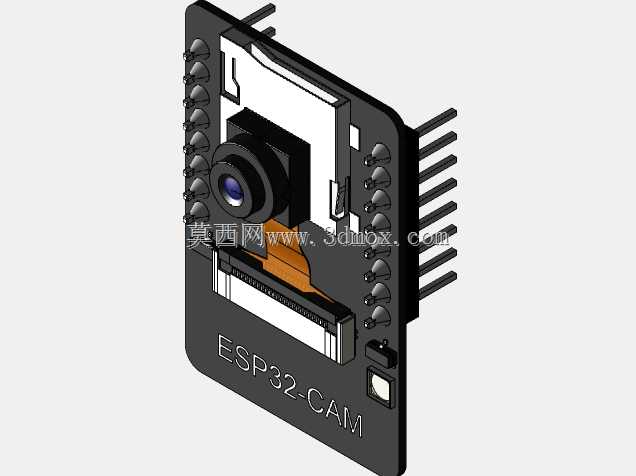

　　从设计思路来看，整个板卡采用叠层布局逻辑，将摄像头模组通过FPC软排线连接在主板正面上方位置，既保证摄像头镜头的取景视野不受板上其他元件遮挡，也能让核心的ESP32主控芯片、存储模块、排针接口分布在板卡剩余区域，元件排布避开了摄像头安装的高度边界，不会出现装配干涉问题。板卡两侧排布的2.54mm间距排针，是标准的嵌入式开发板通用接口，既可以直接插在面包板上做原型验证，也能通过排针焊接固定在定制载板上，适配不同项目的安装需求。板卡上预留的摄像头排线座采用翻盖式锁紧结构，装配时只需要翻开压盖放入FPC排线再扣紧即可，不需要额外焊接，方便后期更换不同规格的摄像头模组做功能测试。

　　尺寸设计上，整个板卡的长宽控制在极小的范围内，比常规的名片还要小上一圈，安装孔位预留的位置避开了板上的高频走线区域，不管是用铜柱固定在设备外壳内部，还是用双面胶粘贴在狭小的设备腔体中，都不会和板上元件产生挤压。板卡上的复位按键、用户按键都布置在板卡边缘位置，装配完成后也能方便按压操作，不会被周边结构件挡住。摄像头镜头部分突出板卡平面一定高度，设计外壳结构时需要预留对应的镜头避让孔，同时要注意镜头周边不要布置过高的元件，避免遮挡镜头视场角。这类板卡的三维结构建模，重点要还原排针的伸出长度、摄像头的突出高度、各个接口的位置尺寸，在做设备结构设计时，能直接导入装配验证安装空间，避免后期打样出现元件干涉、接口无法插拔的问题，对于嵌入式设备的结构开发来说，精准的板卡模型能减少很多反复调整结构的工作量。
