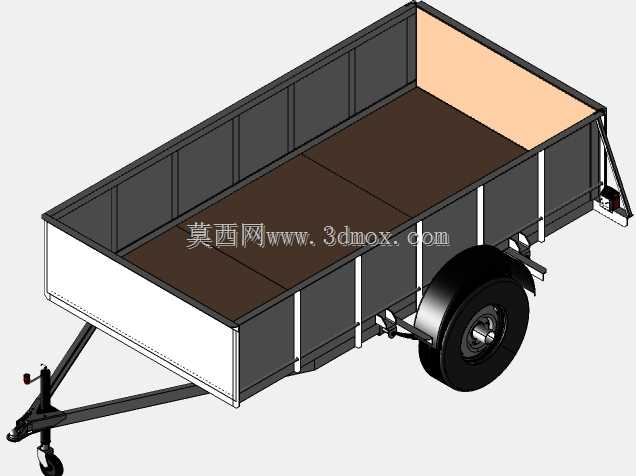

5X8栏板式多用途货运牵引拖车结构

　　这款栏板式牵引拖车主要面向短途散货转运、厂区物料周转、农用物资运输、户外作业装备拖运等场景，可适配多数具备标准牵引接口的动力设备，包括农用拖拉机、厂区内燃牵引车、越野作业车辆等，无需复杂改装即可完成挂接使用。货厢采用三面固定栏板加前侧加高挡边的结构设计，栏板通过竖向加强筋与厢底框架刚性连接，既能够防止散装颗粒类物料、零散管件在运输过程中从侧边滑落，也能对码放的整箱货物起到侧向限位作用，前侧加高挡边可避免急刹工况下货物向前滑移撞击牵引连接机构。厢底采用分段式平板铺装结构，平板下方设置多道横向承载梁，承载梁与纵向主车架通过焊接方式形成整体框架，主车架采用变截面矩形钢管制作，从牵引连接端向车轴位置逐步加高截面高度，

　　匹配不同位置的载荷分布特性，牵引端设置带手摇支撑的支腿结构，在未与动力设备挂接时，可通过摇下支腿保持整车水平放置，避免牵引架长期受力变形。行走系统采用单轴单轮布置，匹配大直径橡胶充气轮胎，轮胎上方设置弧形挡泥板，可阻挡行驶过程中轮组带起的泥水、碎石飞溅到货厢区域，车轴与车架之间通过板簧弹性连接，能够过滤非铺装路面传递的颠簸冲击，减少运输过程中物料的磕碰损伤，也能降低车架长期受交变载荷出现疲劳开裂的风险。牵引架采用三角形桁架结构，从主车架前端向牵引销位置收拢，这种结构在保证牵引强度的同时，可减少材料用量降低整车自重，牵引端设置标准球形牵引接口，同时配备安全链挂点，挂接完成后将安全链连接到动力设备尾部挂点，

　　可在牵引销意外脱开时避免拖车完全失控。整体外形尺寸适配常规道路通行限界，挂接状态下的转弯半径经过优化，在厂区狭窄通道、乡村田间道路都能灵活转向，货厢栏板高度经过实际运输场景验证，既不会因为栏板过低导致堆高的货物容易掉落，也不会因为栏板过高影响人工装卸货的操作便利性，厢底离地高度匹配常规装卸月台的高度，可直接配合手动液压叉车完成整托货物的装卸作业，无需额外的登高辅助设备。结构设计上所有受力焊缝都做了连续满焊处理，非受力部位采用间断焊减少焊接变形，所有外露金属构件都预留了涂装工艺余量，可根据使用场景做防锈、防腐涂装处理，适配户外潮湿、多尘的复杂作业环境。
