钩臂式自装卸垃圾转运卡车结构设计

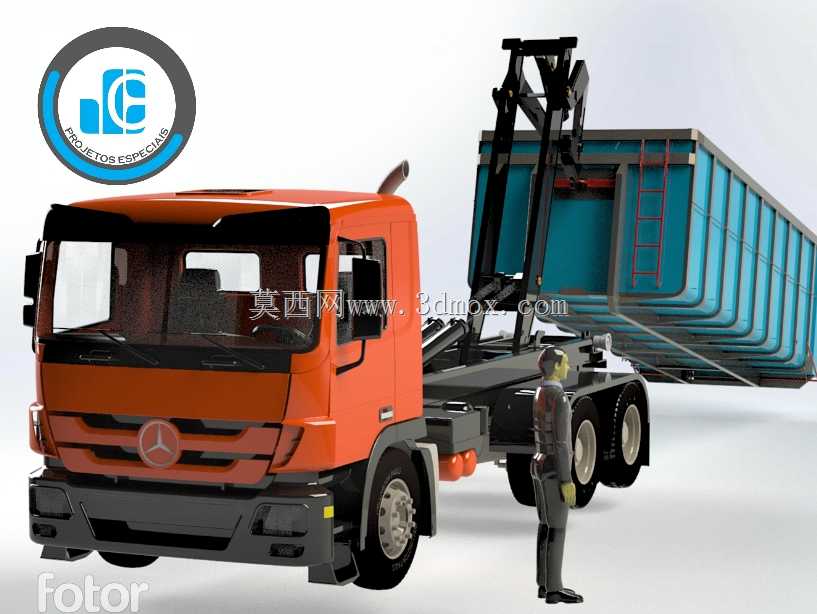

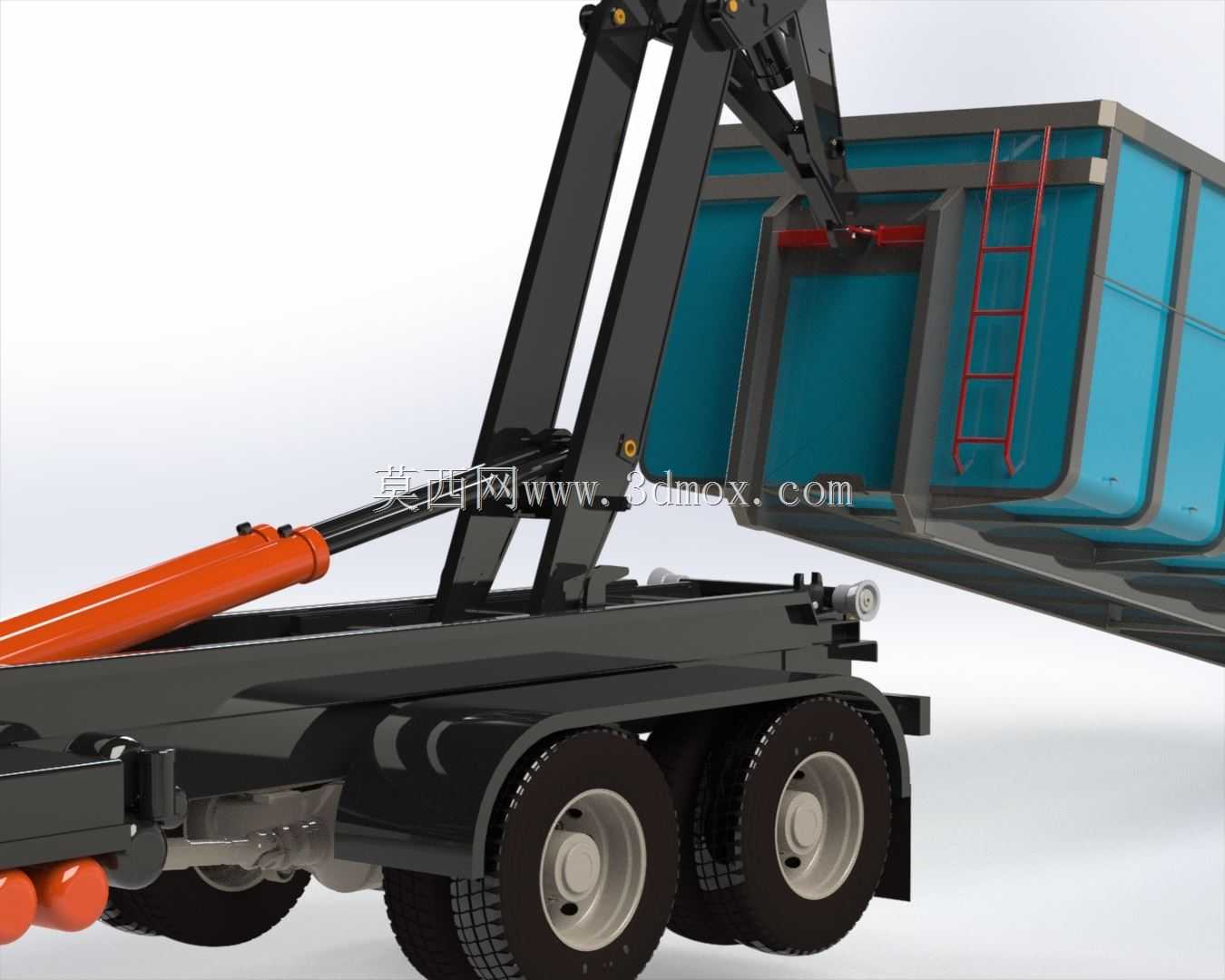

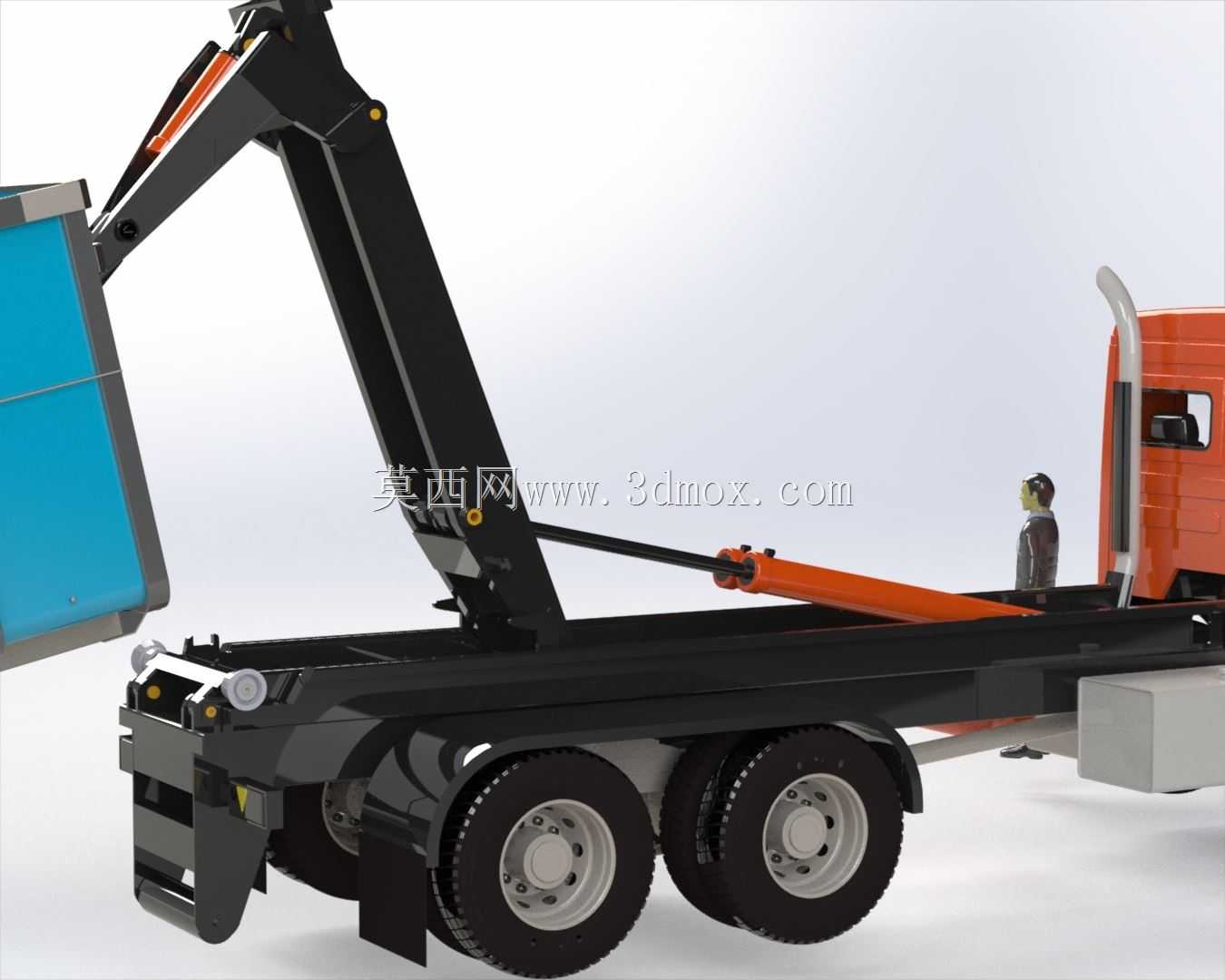

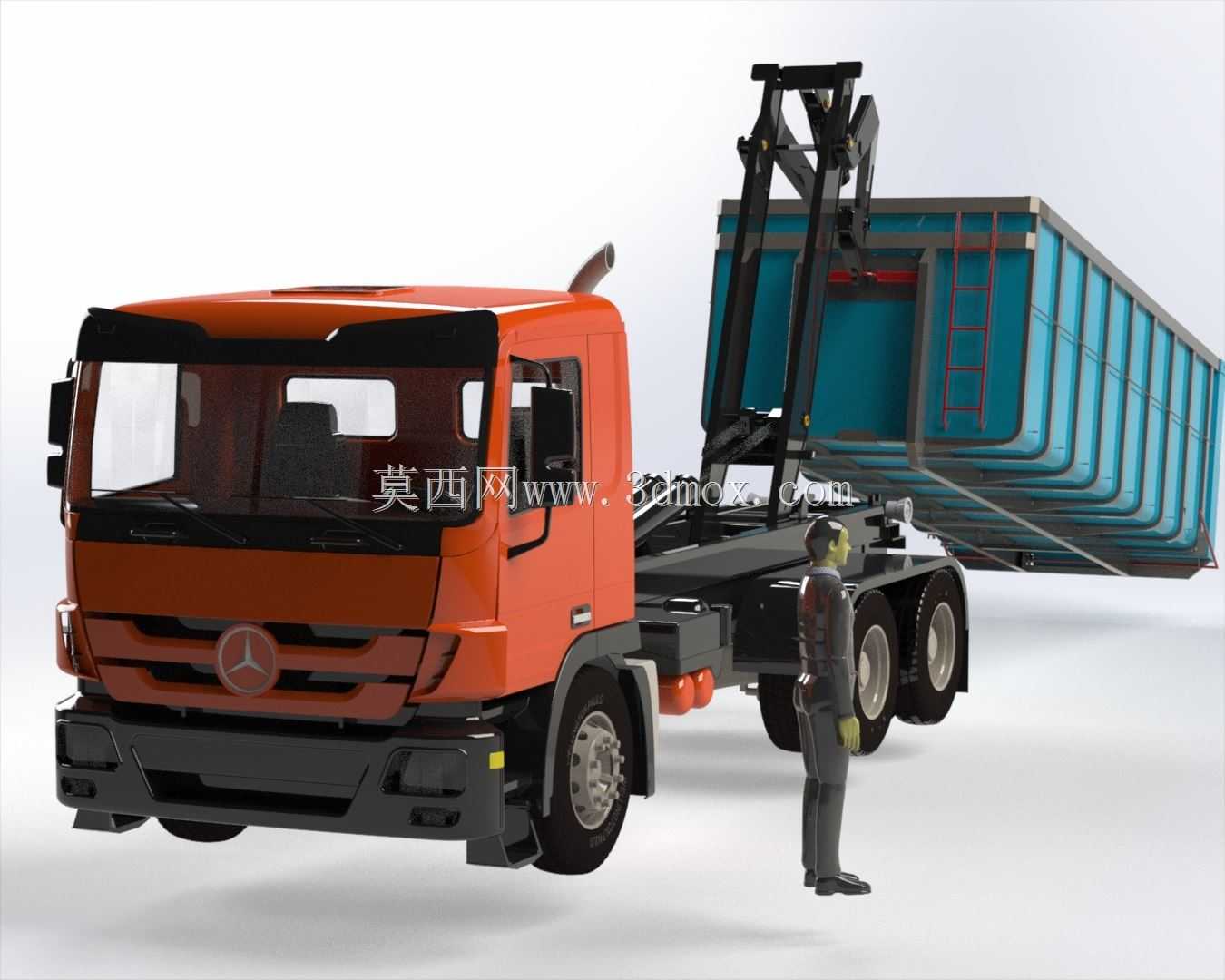

　　本次呈现的钩臂式自装卸转运车辆结构，核心服务于城镇环卫散料转运、工业厂区废料周转、建筑渣土短驳等多场景作业需求，区别于传统固定货厢货运车辆，该结构可实现货厢的自主吊装、卸放与倾翻卸料，无需额外吊装设备配合即可完成货厢更换、物料卸载全流程作业，大幅压缩单趟作业的辅助等待时长。从功能实现逻辑来看，整套结构核心由重载卡车底盘、铰接式钩臂举升机构、可卸式密封货厢、液压锁止组件四部分构成，钩臂臂架采用变截面箱型焊接结构，铰接点位置经过载荷迭代校核，在举升满载货厢时可将臂架根部的弯矩峰值控制在底盘纵梁的承载阈值内，避免长期重载作业出现底盘变形、臂架焊缝开裂等失效问题。货厢与底盘的对接位置设置了多重导向定位块，

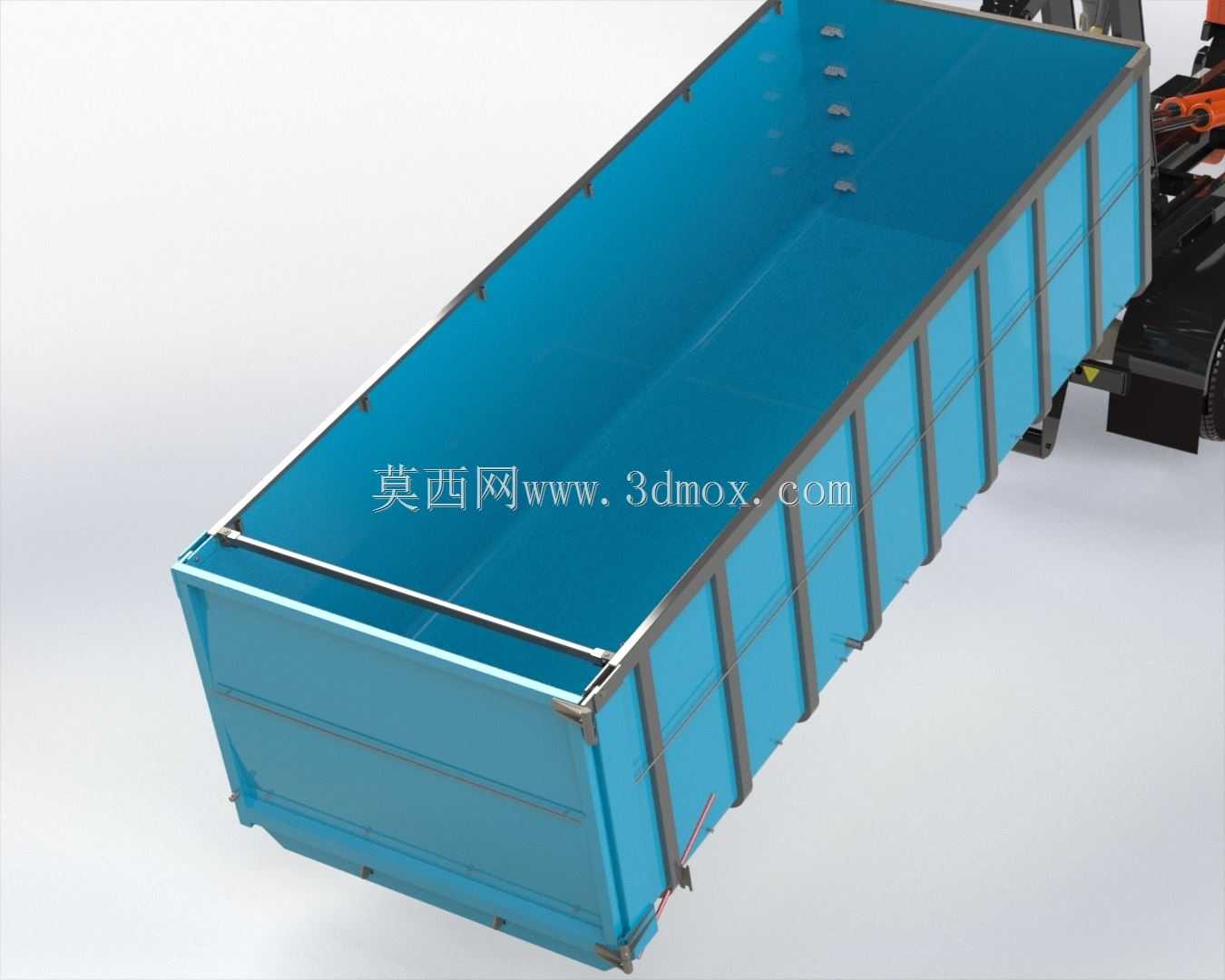

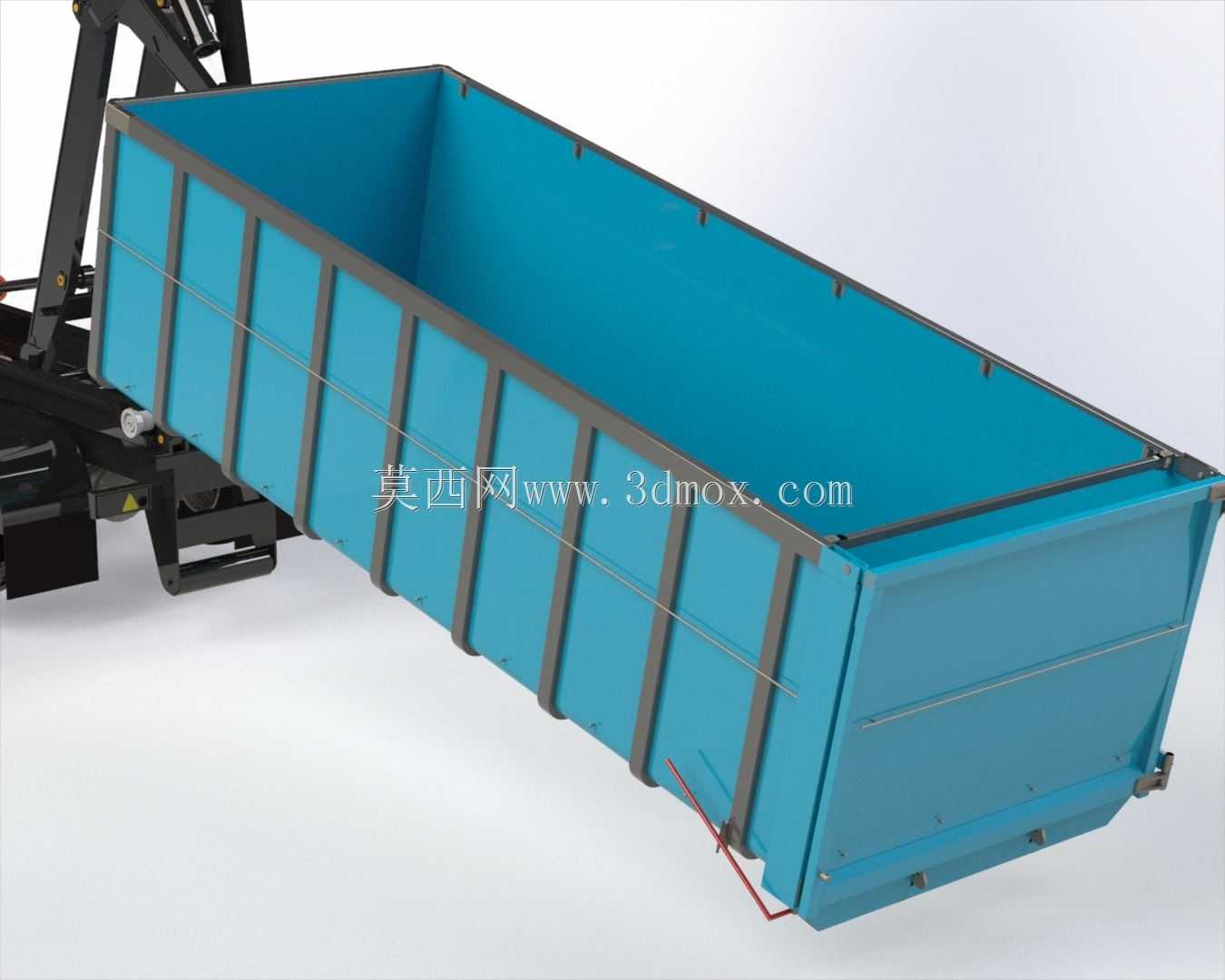

　　钩臂拖拽货厢归位时可自动对齐锁止销位，无需人工反复对位调整，锁止机构采用机械+液压双重锁止设计，车辆在非铺装路面颠簸行驶时不会出现货厢移位、脱钩的安全隐患。设计过程中优先考虑了作业边界的适配性，整车在标准二类卡车底盘基础上改装，整车宽度控制在2.5米以内，可顺利通行城镇狭窄巷道、厂区内部通道，举升卸料时的最大向后伸出量控制在1.2米范围内，无需占用过大的作业场地即可完成卸料动作，适配垃圾站、厂区废料堆放点等空间受限的作业场景。货厢采用波纹钢板焊接结构，侧板的波纹筋条沿竖向布置，既可以提升货厢的抗胀形能力，避免装载散装物料时出现侧板外鼓变形，也能在卸料倾翻时减少物料残留附着。驾驶室后方的臂架安装座与底盘纵梁采用整体式连接板固定，

　　连接螺栓全部采用高强度铰制孔螺栓，可承受举升作业时的交变冲击载荷，液压管路沿底盘纵梁内侧排布，避开行驶过程中的飞溅物击打区域，管路接头位置预留了检修操作空间，日常维护时无需大面积拆解护板即可完成密封件更换、管路紧固操作。倾翻卸料的角度设计为47度，可保证含水率较高的散装物料顺利滑出料厢，不会出现物料卡滞堆积的问题，钩臂的拖拽行程经过匹配计算，可适配同规格不同长度的标准可卸货厢，用户可根据运输物料类型更换密闭式、敞开式等不同功能的货厢，无需对底盘举升机构做额外改装，提升了整套设备的场景适配灵活性。
