拖挂式移动防汛排涝泵车结构设计

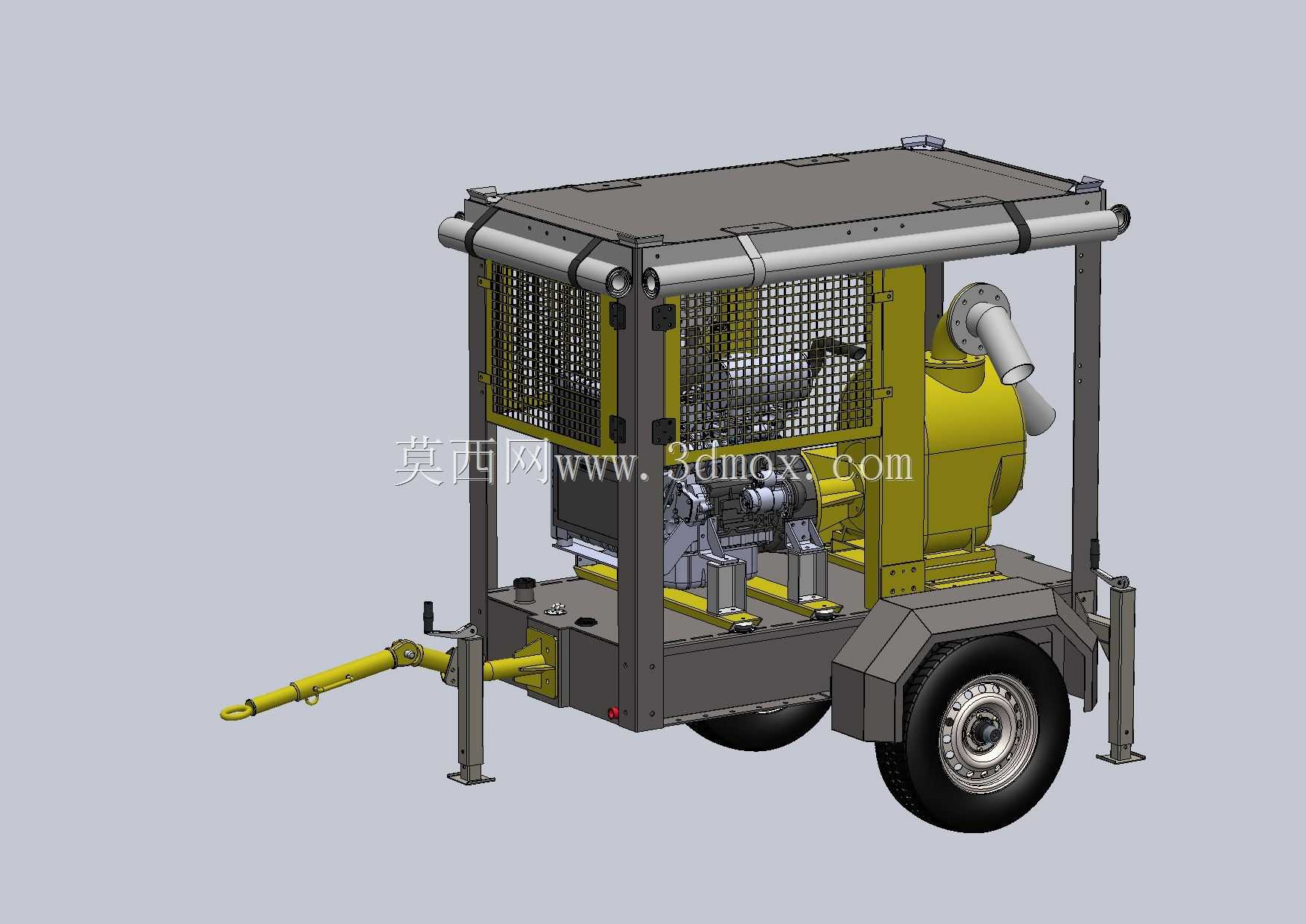

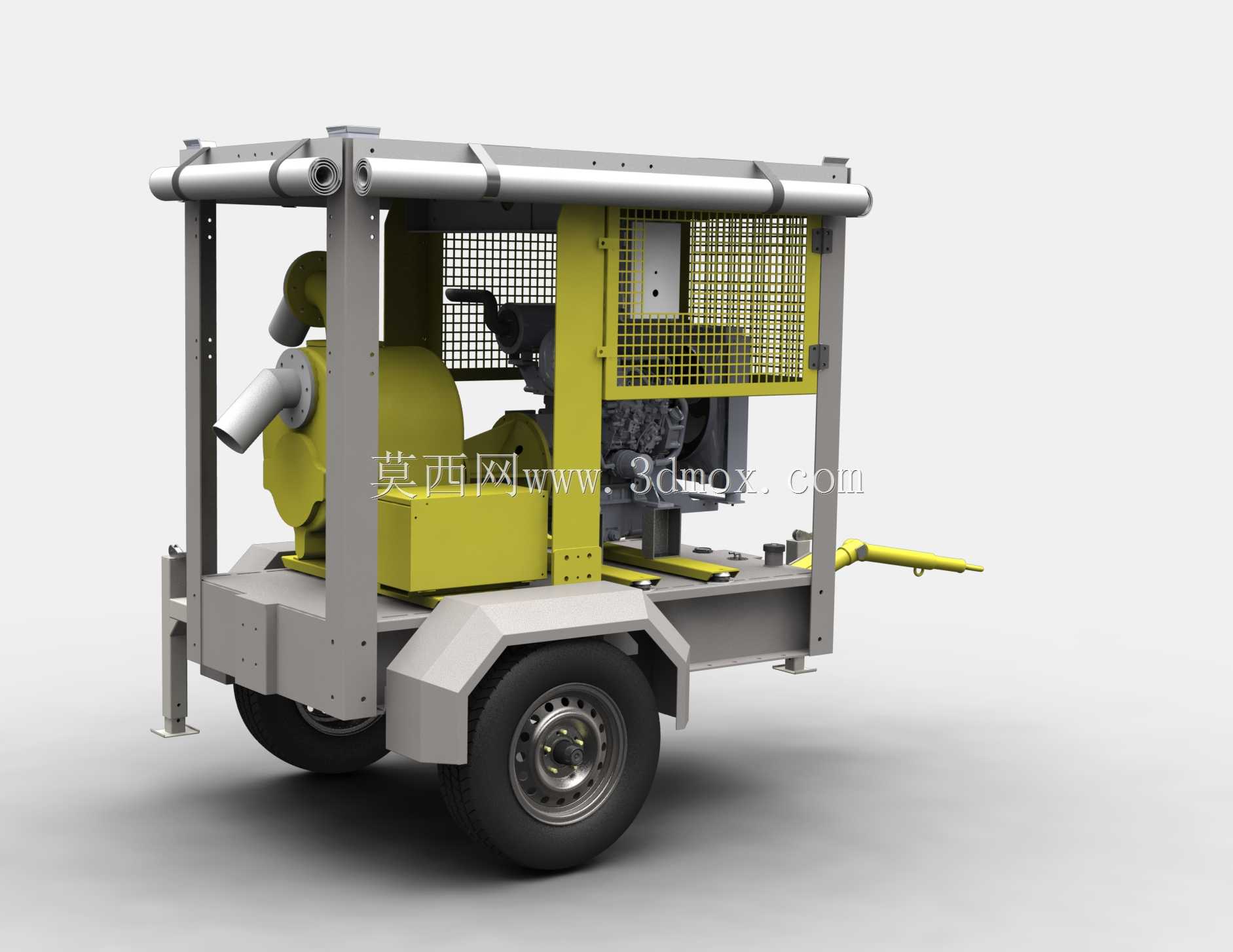

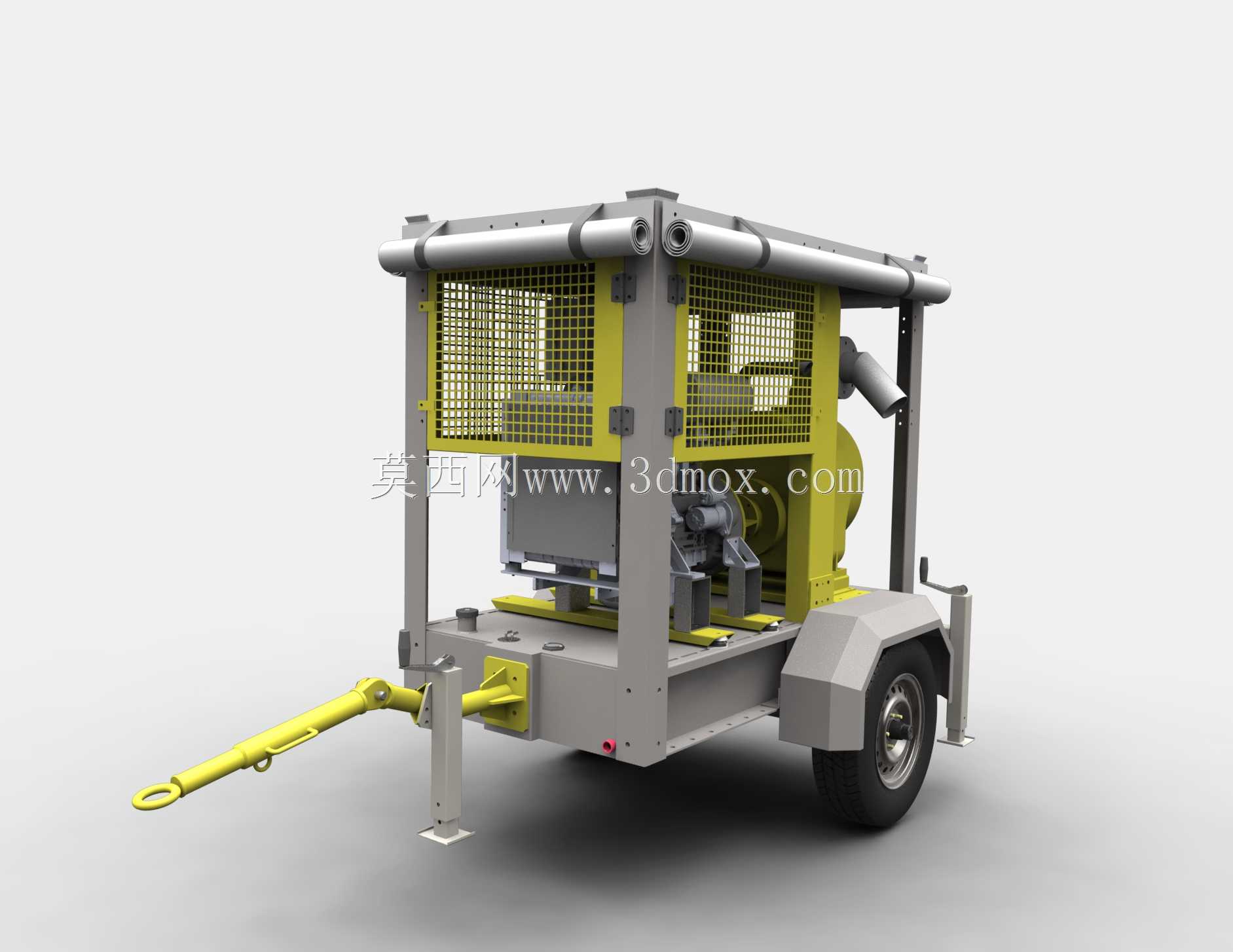

　　这款拖挂式移动泵组主要面向无固定供电条件下的应急流体输送场景，常见于城市内涝排险、矿区积水抽排、农田抗旱输水、工程施工降排水、突发水环境应急处置等作业环境，可在道路条件有限的野外或城区快速部署，无需提前搭建固定泵房基础，通过牵引杆即可由小型车辆拖拽转场，单台设备即可覆盖数千平米区域的临时排水需求。整体采用单轴拖挂底盘布局，底盘采用型钢焊接框架结构，所有承载部件均做了防腐防锈处理，支腿布置在底盘四角，作业时可向下伸出撑实地面，抵消泵组运行产生的振动，避免轮胎长期承压变形，同时保证泵组进出口管路对接时的整体稳定性。动力单元采用柴油发动机直联离心泵的结构，省去了复杂的皮带传动环节，传动效率更高，结构更紧凑，

　　泵体采用大口径侧进上出的流道设计，可通过一定直径的固体颗粒，减少防汛排涝作业中杂物堵塞叶轮的概率，泵体出口设置快接法兰结构，可快速对接不同口径的排水软管，缩短现场部署准备时间。防护结构采用框架式金属护网设计，既可以对发动机高温部件、旋转传动部件做安全防护，避免作业人员误触发生危险，又不会阻挡发动机散热气流，护网顶部设置了可折叠的遮阳防雨篷架，可在户外作业时遮挡直射阳光与零星降雨，减少环境因素对设备连续运行的影响。牵引杆采用可伸缩式结构，适配不同牵引高度的车辆，牵引端设置了标准牵引环与缓冲连接结构，拖拽行驶时可缓冲起步、制动带来的冲击力，底盘配备的制动系统可满足短距离道路拖拽的安全要求，尾灯组件集成在底盘尾部，

　　满足道路临时通行的标识要求。设计过程中对整车重心做了反复校核，将重量较大的发动机与泵体布置在车轴靠近中心的位置，避免拖拽行驶时出现摆头、甩尾的情况，所有管路接口、燃油加注口、机油检查口、电池接线端都预留了足够的操作空间，日常维护保养时无需拆解大面积护板即可完成常规检查作业。油箱布置在底盘侧方的防护框架内，容量可满足设备连续数小时满负荷运行的需求，排气系统做了向上引出的防雨设计，避免雨天作业时雨水倒灌进入发动机气缸，底盘上预留了多个捆绑点，长途转运时可通过绑带将设备固定在运输车辆上，避免滑移磕碰。
