悬臂式OH1型卧式离心泵结构设计

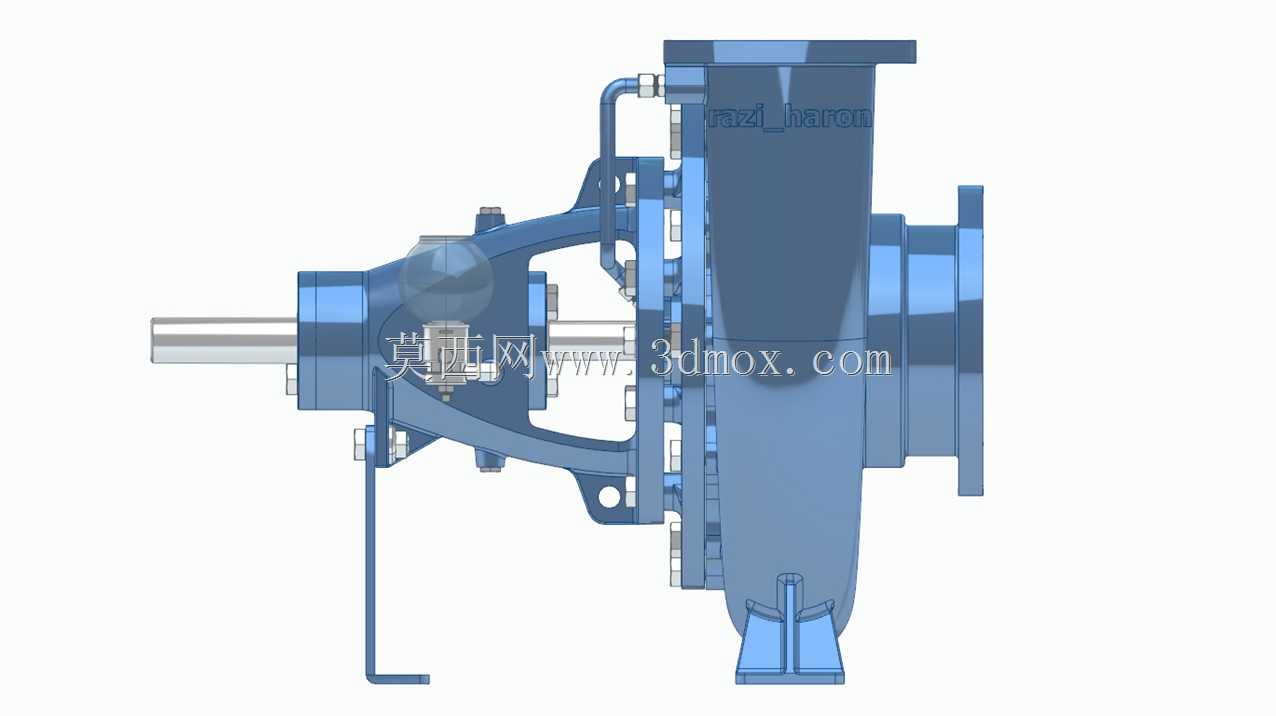

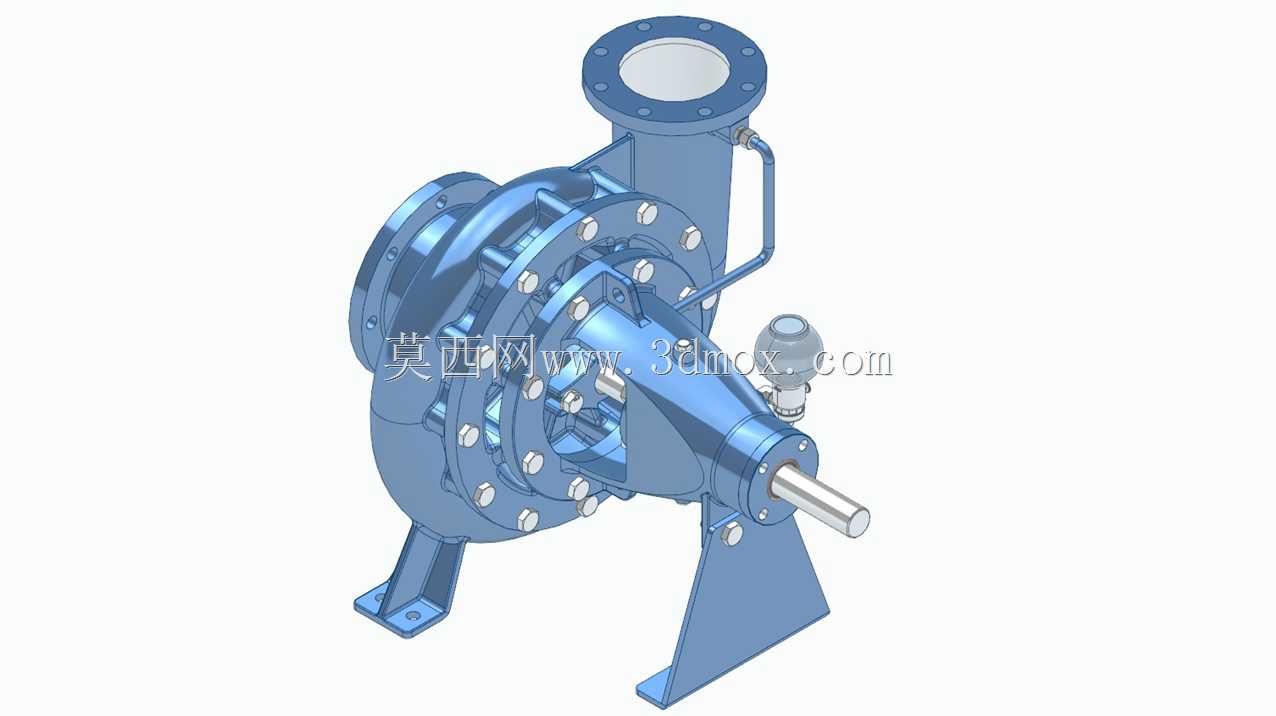

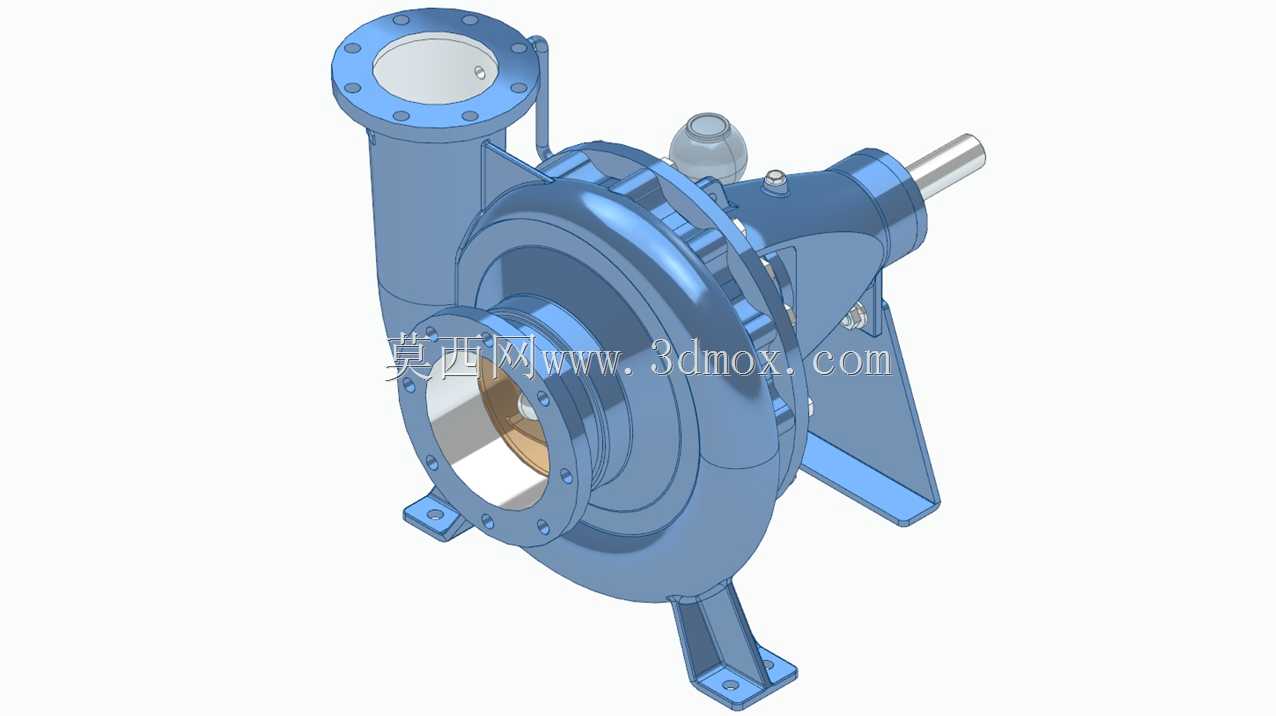

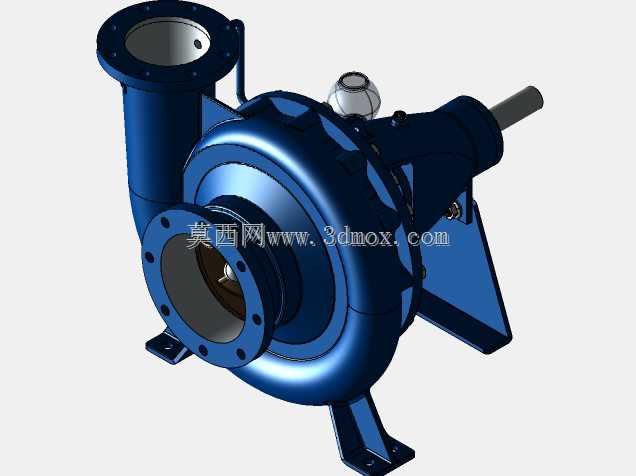

　　这款悬臂式卧式离心泵的结构设计，核心参考API610规范中OH1型泵的技术要求搭建，主要面向石油炼制、化工生产、市政给排水等工业场景的清洁或轻度含杂质流体输送工况，可适配常温至中温段的水、油品、弱腐蚀性介质输送需求，在装置进料、循环水增压、工艺介质转运等工位都能匹配对应的管路配置。从结构设计逻辑来看，OH1型泵采用脚座式安装的悬臂结构，泵体进出口采用法兰连接形式，进口沿轴向水平设置、出口垂直向上布置，这种流道走向能有效降低流体进入叶轮的紊流损失，同时方便现场管路的排布与检修操作。泵体的支脚直接与基础底座连接，安装时需要保证基础平面的水平度偏差在允许范围内，避免泵轴与驱动机轴对中时出现额外的附加应力，长期运行下引发轴封泄漏、

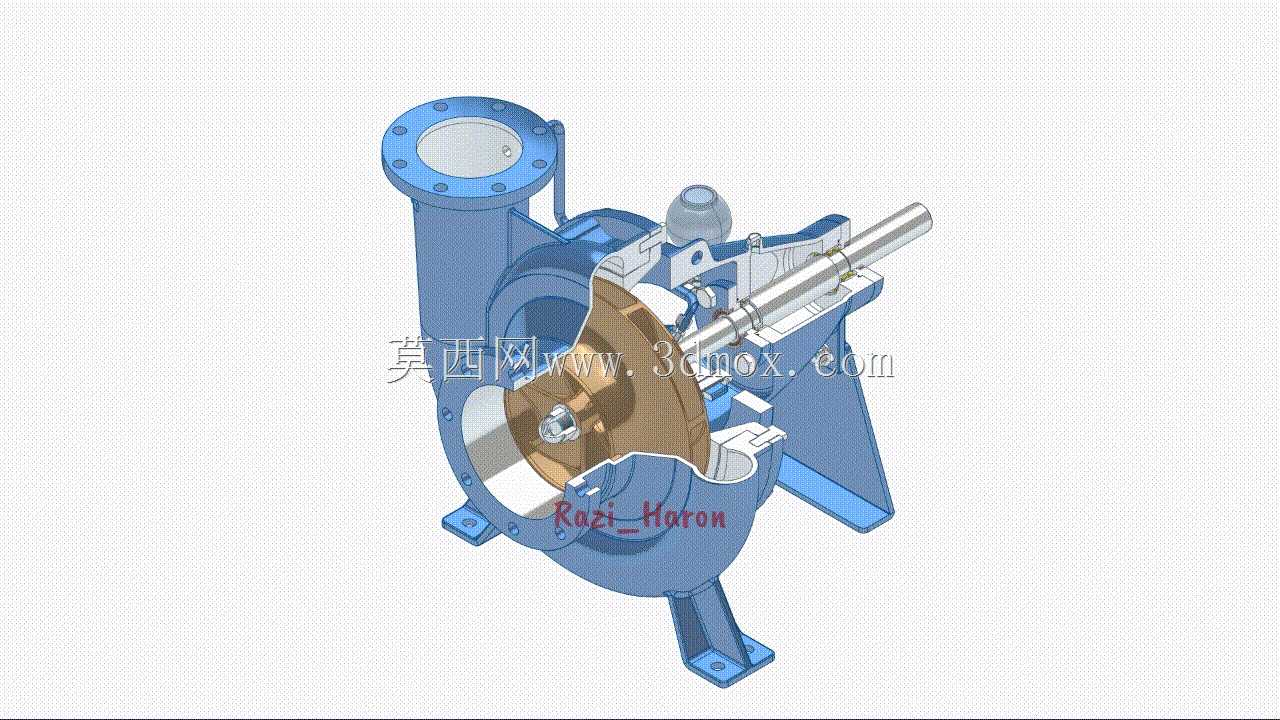

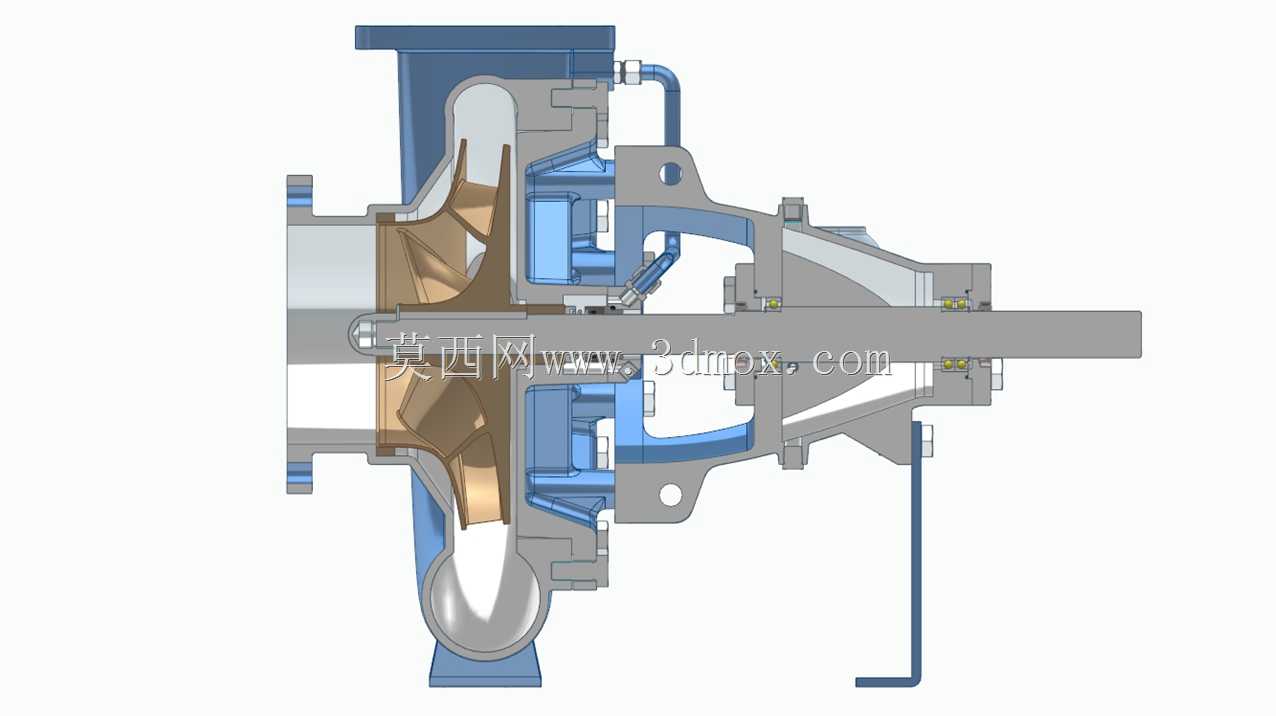

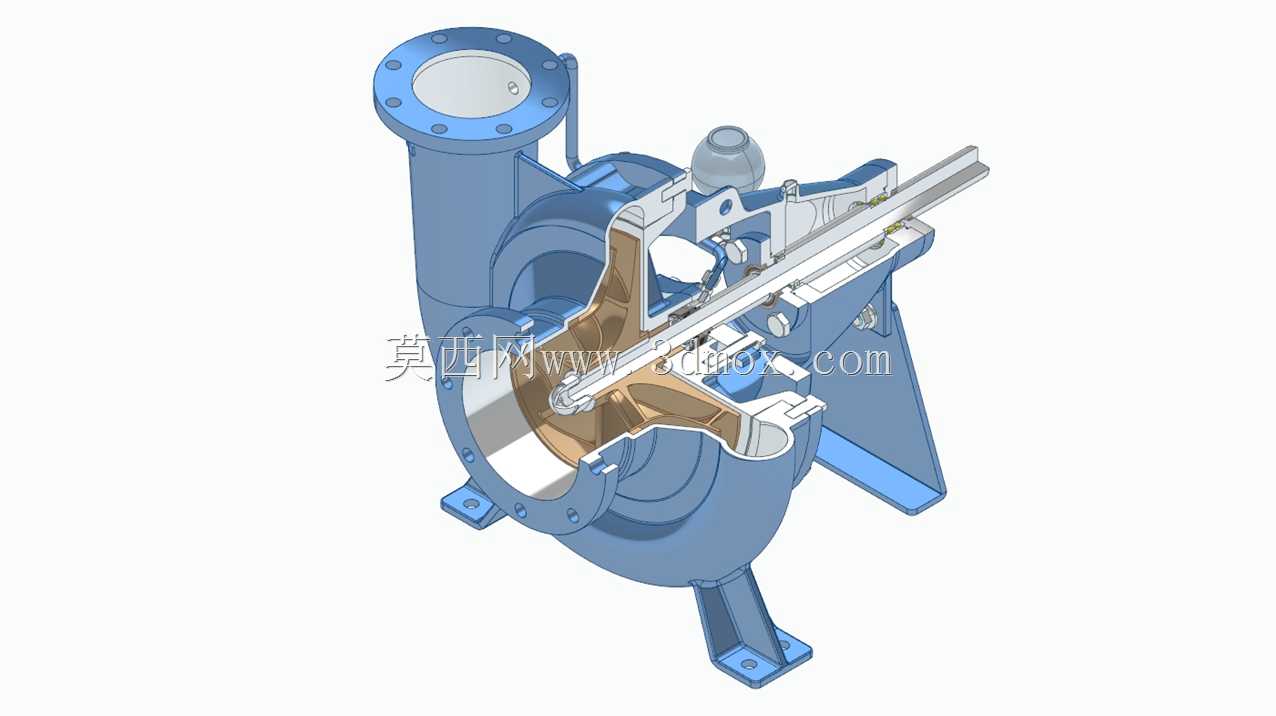

　　轴承磨损过快的问题。叶轮采用闭式结构设计，流道经过水力优化，能在额定工况点保持较高的运行效率，叶轮与泵轴之间采用键连接传递扭矩，轴端设置锁紧螺母防止叶轮运行中发生轴向窜动，泵腔内部设置密封环，用来减少叶轮出口高压流体向进口侧的回流，降低容积损失。轴封区域预留了填料密封与机械密封两种安装空间，可根据输送介质的特性、现场泄漏管控要求灵活选择密封形式，无需对泵体结构做额外改动。轴承部件采用两端支撑的布置？不对，是悬臂端靠一对径向轴承与一个推力轴承组合，承受叶轮运行产生的径向力与残余轴向力，轴承箱预留了润滑脂或润滑油的加注通道，可根据运行转速、环境温度选择合适的润滑方式，保证轴承长期运行在合理的温度区间。需要注意的是，

　　该结构与OH2型中心线安装的泵存在安装形式的差异，OH1型的脚座安装结构更适合常温工况下使用，若用于高温介质输送，需要充分考虑泵体热膨胀带来的对中偏移量，提前在安装时预留对应的补偿量，避免热态运行下出现轴系不对中故障。从安装边界来看，泵组的整体安装尺寸需要匹配现场基础的预留螺栓孔位置，进出口法兰的压力等级需要与连接管路的法兰等级保持一致，泵轴伸出端的尺寸可适配标准联轴器，与电机连接时需要优先选用弹性联轴器，补偿安装过程中微小的对中偏差，降低运行过程中的振动传递。整个泵体的壁厚经过强度校核，能承受额定工作压力下的载荷，泵体上预留了排气、排液接口，方便开机前排气、停机检修时排空泵腔内的残留介质。
