矿山浆料输送双级离心泵结构设计

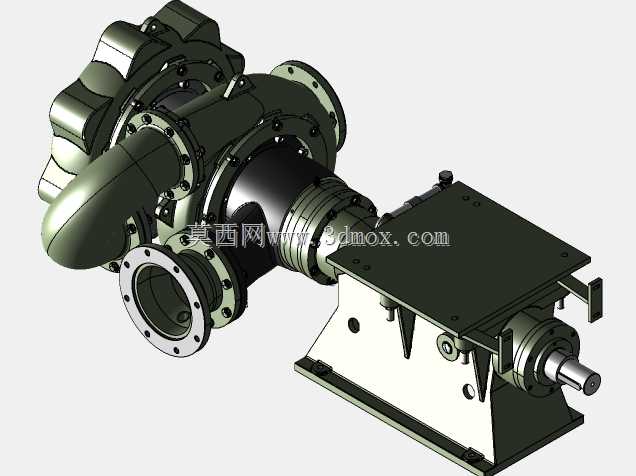

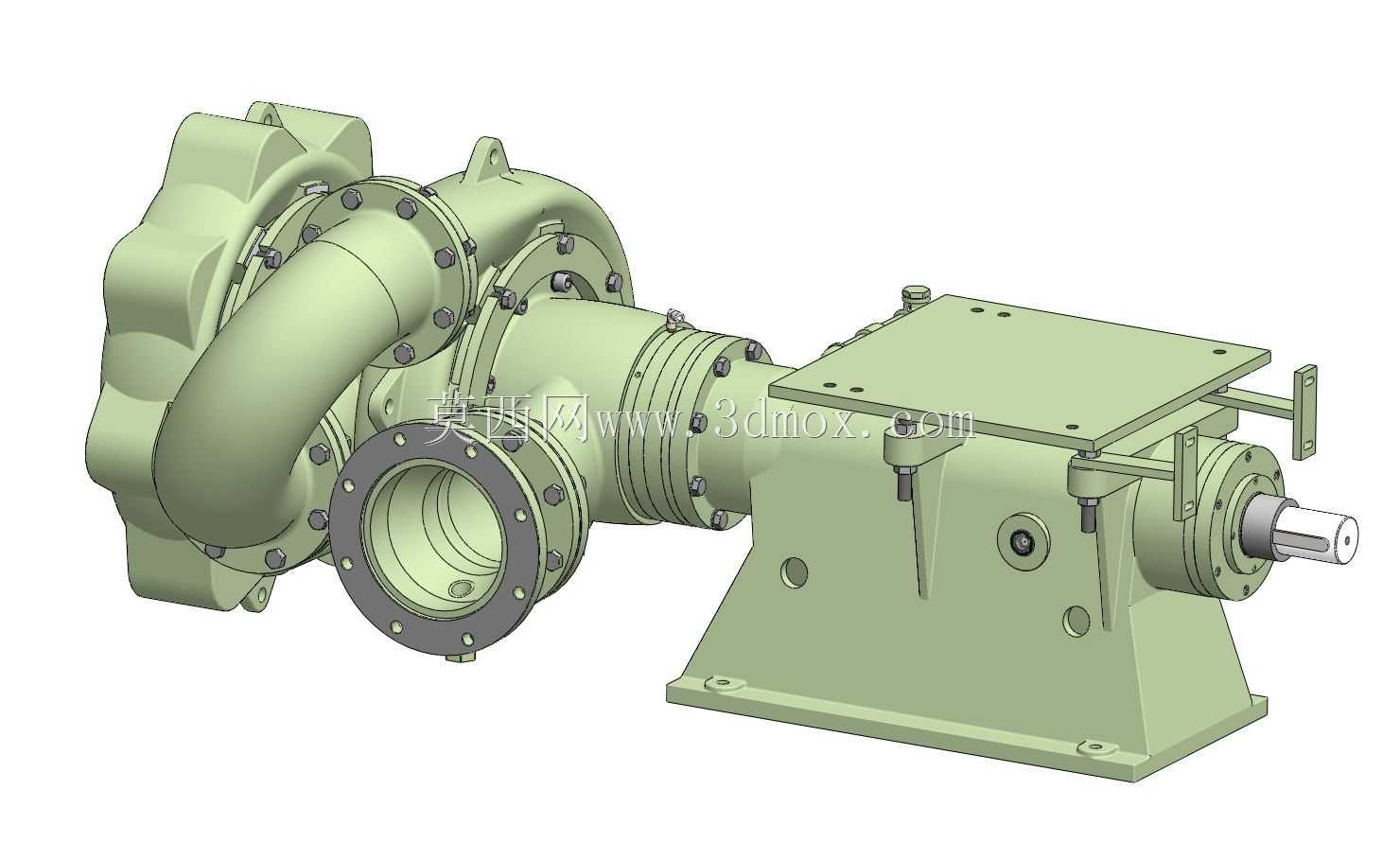

　　这套双级泵结构主要面向矿山、冶金、压滤工序以及含固相颗粒的酸性浆料输送场景，建模时把过流部件、承压壳体、轴承支承和传动底座作为整体来处理，而不是单独堆砌零件。现场选型中，这类设备常布置在压滤机进料端、尾矿回流管路或湿法选矿工段，介质中可能夹带细小矿粒、结晶物或悬浮固体，普通单级清水泵在扬程、耐磨性和抗气蚀方面往往难以同时满足要求，因此两级叶轮串联布置成为比较稳妥的方案。

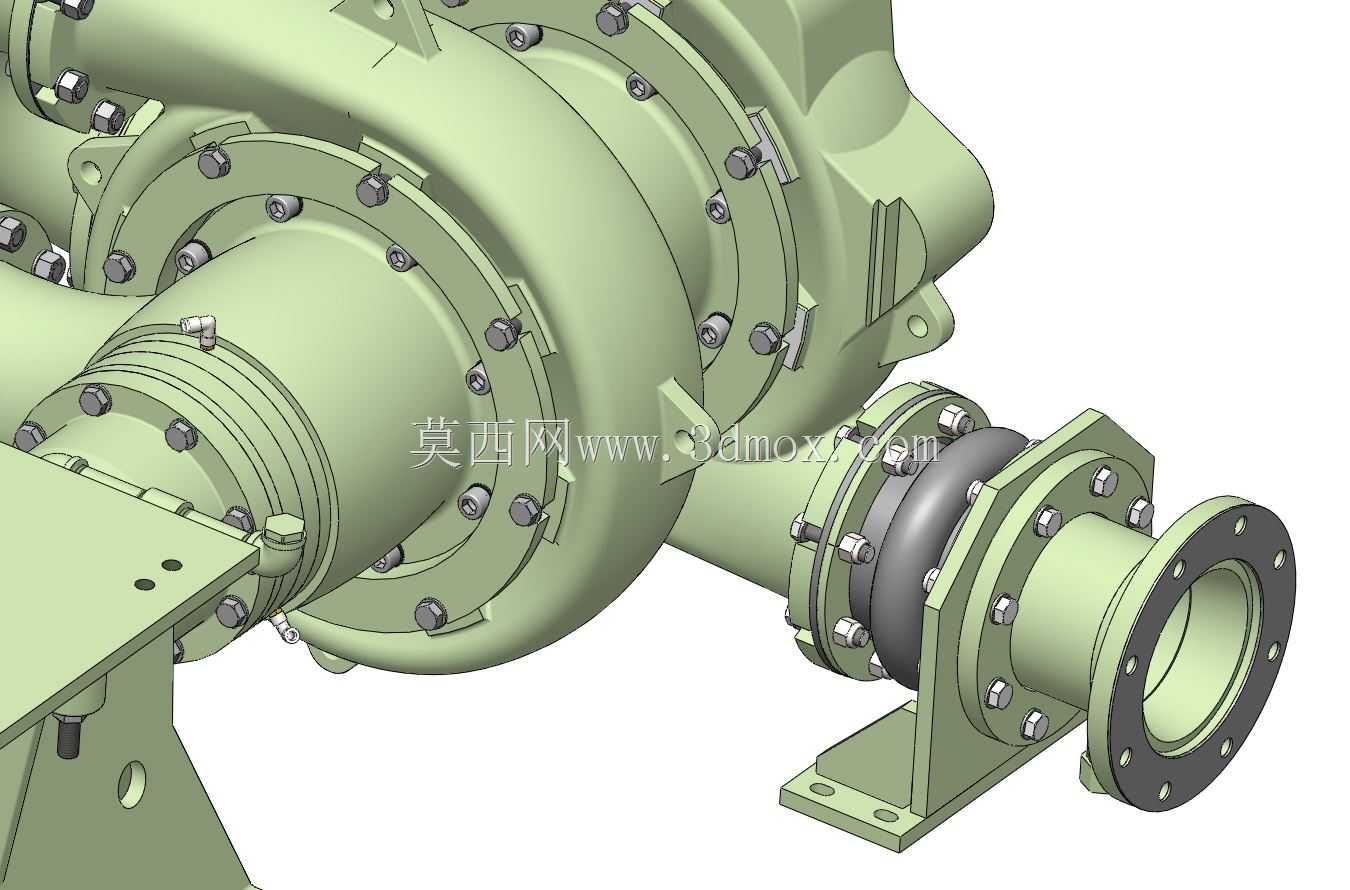

　　从结构思路上看，泵体侧采用大曲率弯管与双层蜗壳过渡，目的是让含颗粒浆料在进入第二级时减少急转折和局部死区。法兰接口保留了较厚的密封面和均布螺栓孔，便于与现场耐磨管路、阀门及压滤机进料管对接；进出口方位在三维布局中需要重点校核，避免检修时与基础梁、管道支吊架发生干涉。泵壳外形并非单纯按外观曲面生成，壁厚、加强筋和螺栓凸台都围绕承压、耐磨和拆装顺序展开，尤其是靠近叶轮外缘的区域，预留了磨损后更换衬件或修整密封面的空间。

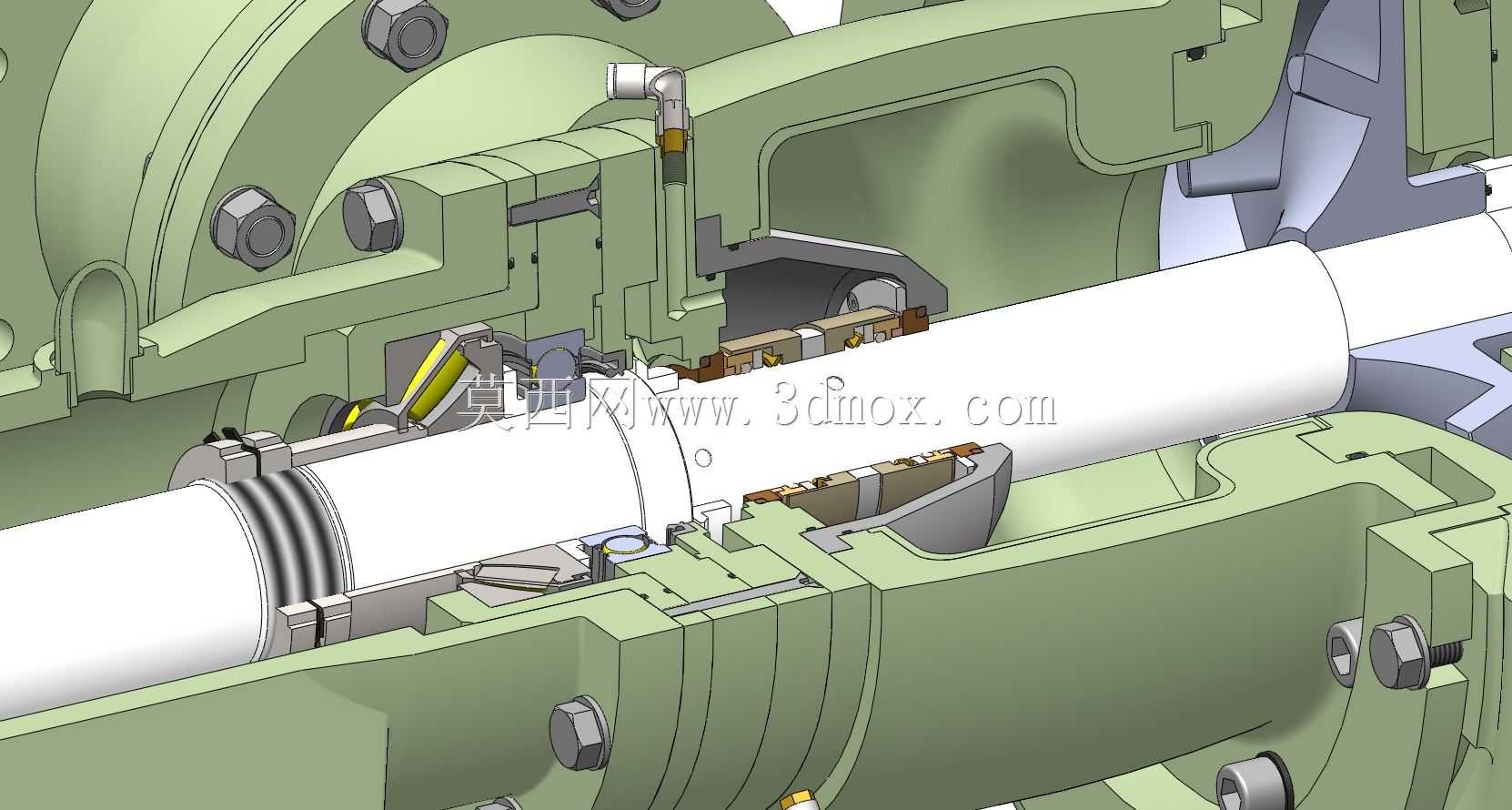

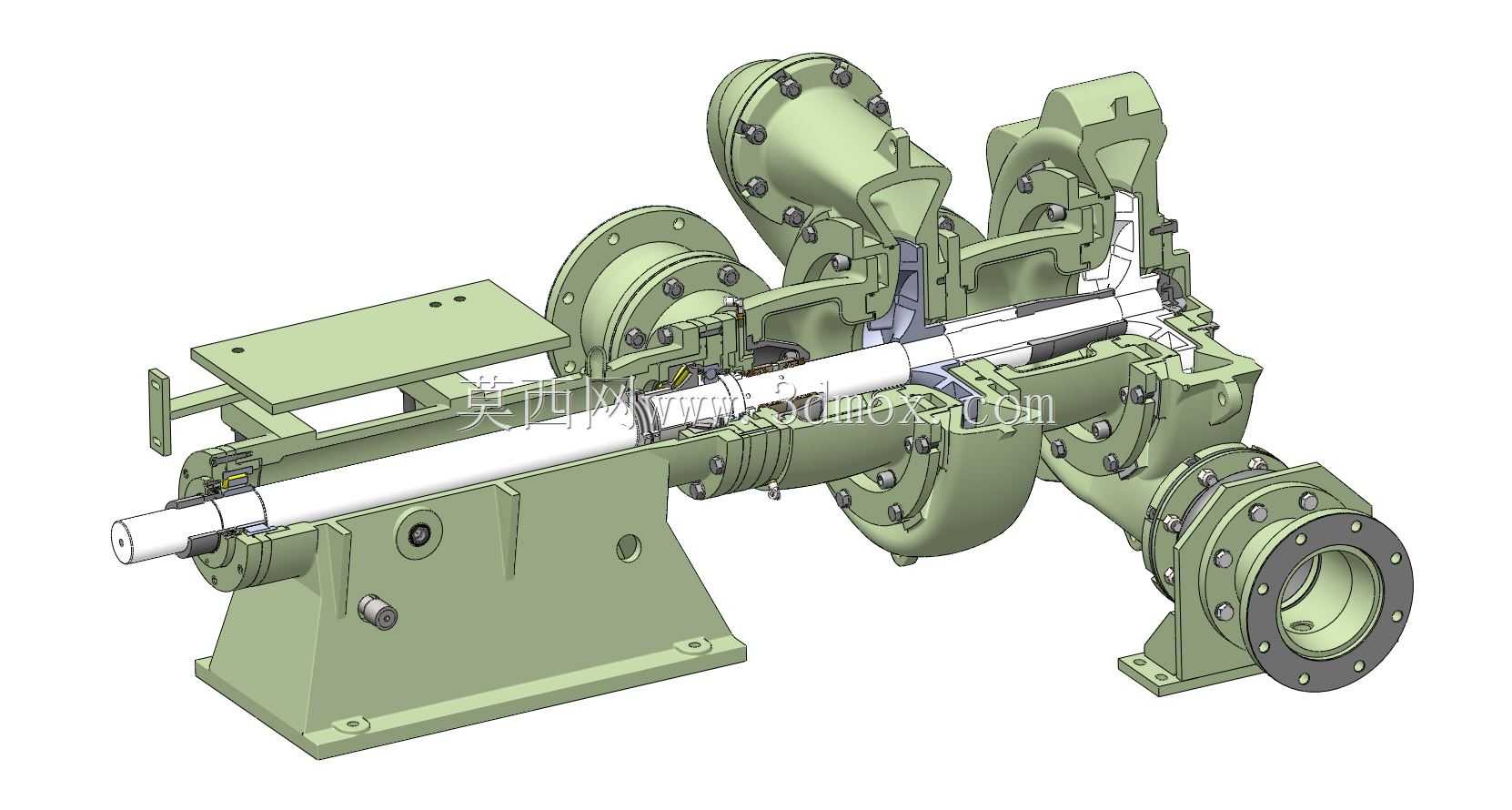

　　传动部分通过中间联接架把泵腔与轴承箱体分开，这样可以降低浆料泄漏后直接进入轴承部位的风险。轴承座采用箱式支承结构，底部与整体底座贴合，侧面设置观察、放油或定位结构，轴端伸出段用于连接电机或联轴器。建模时需要控制轴系中心线、泵体中心线和底座安装面的同轴与平行关系，联轴器侧应留出拆装距离，轴承端盖、密封压盖和紧固件也要按实际装配顺序排布。

　　底座不是简单平板，而是带立板、加强筋和地脚孔的焊接式支承结构。台面承担泵体、轴承箱和中间架的载荷，底板开孔位置决定现场基础边界；在布置设备时，要同时核对泵体最大外轮廓、弯管转向空间、法兰螺栓操作空间以及起吊检修通道。浆料粒径、浓度和腐蚀性会影响叶轮间隙、密封形式及材料选择，三维模型中保留的配合面、螺栓连接和分区壳体，可为后续工程图细化、易损件拆分及管路干涉检查提供直接依据。
