工业级皮带传动离心风机结构设计

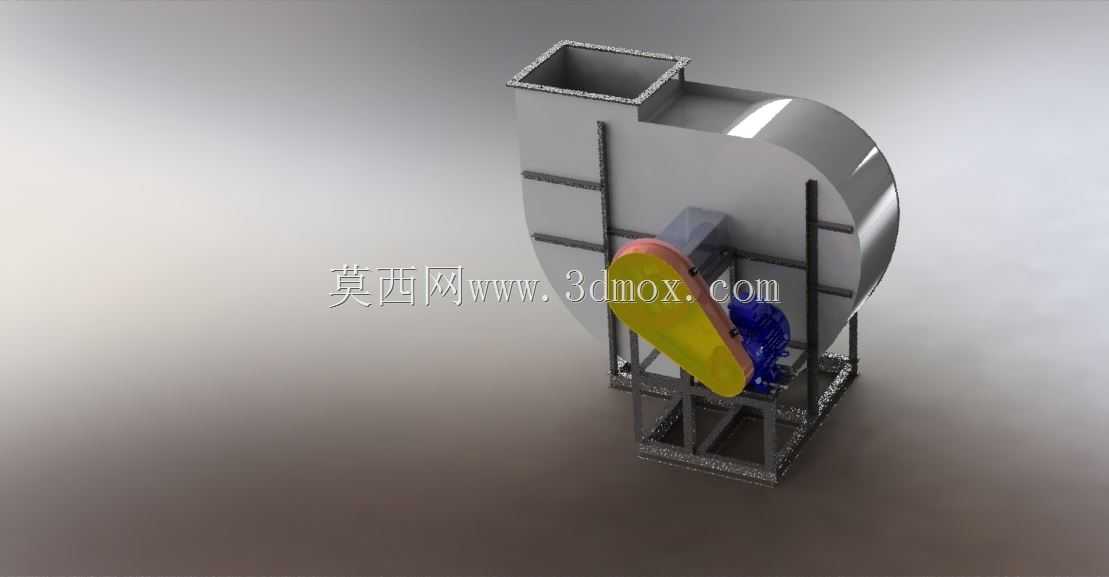

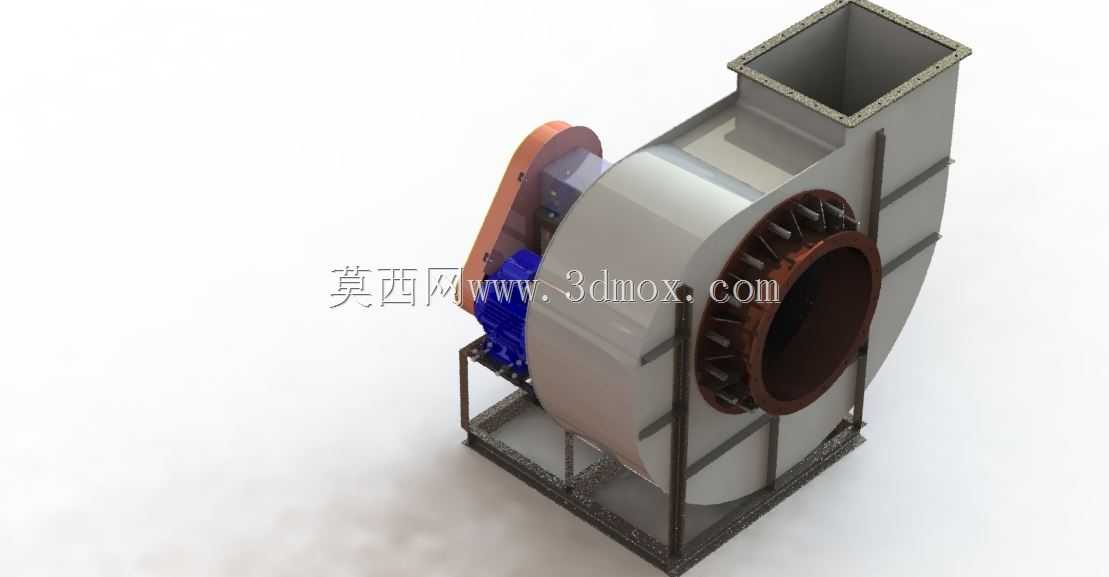

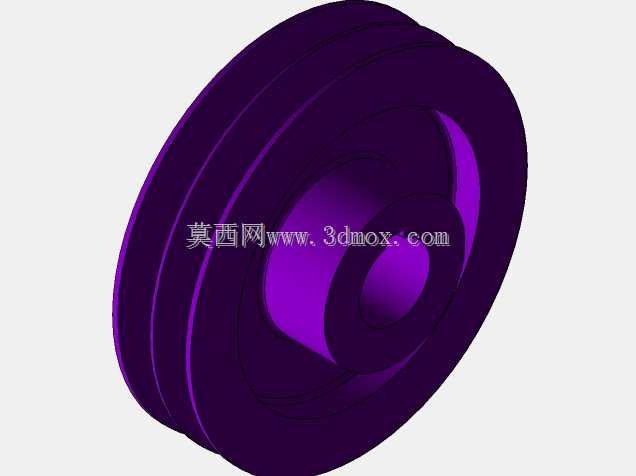

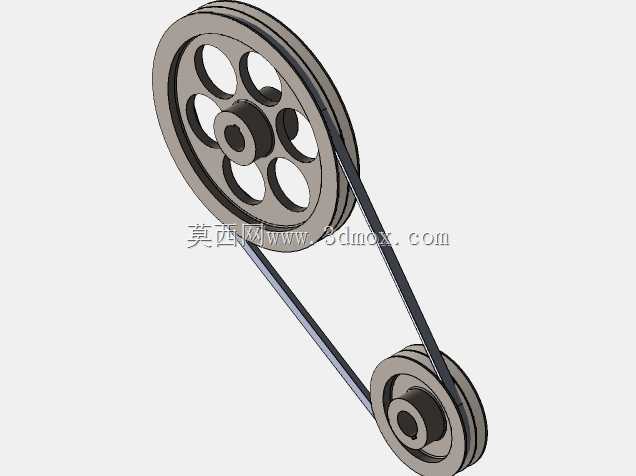

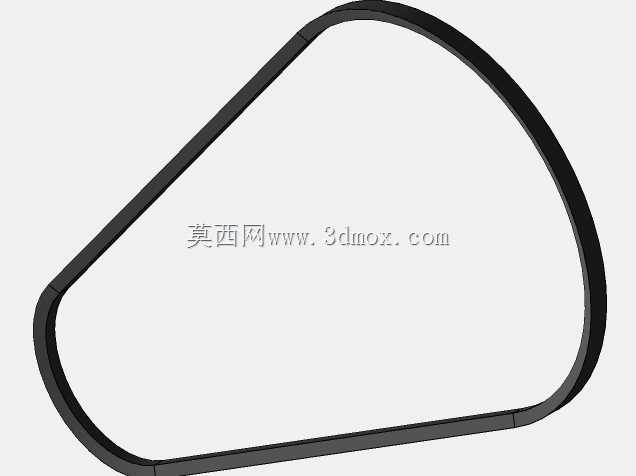

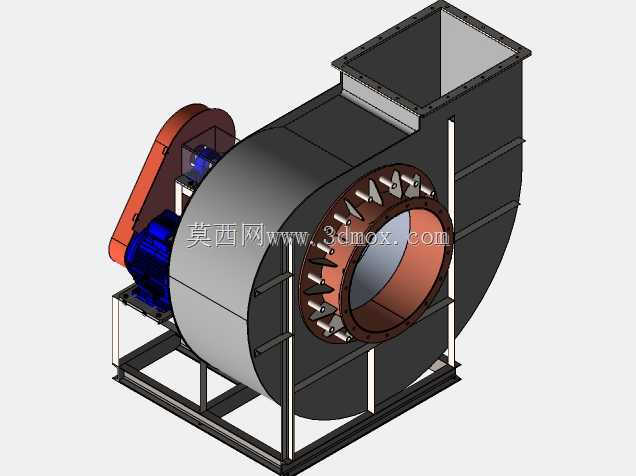

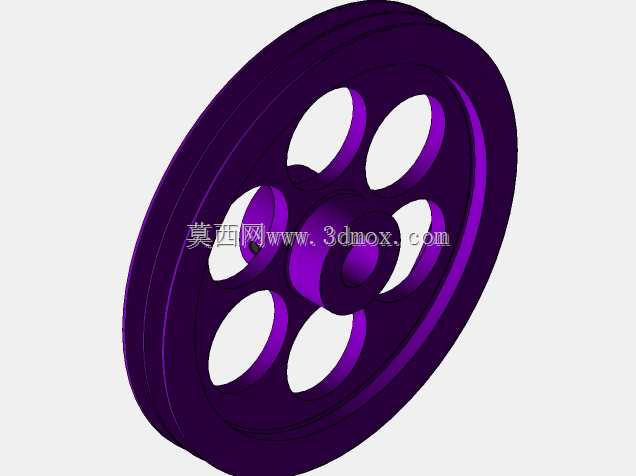

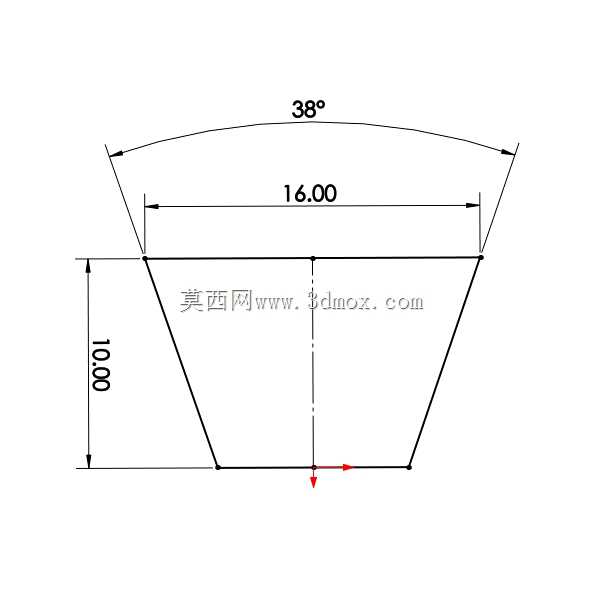

　　这款离心风机的三维结构设计，核心围绕工业场景的通风换气、烟气输送、工艺风供给需求展开，在车间除尘系统、涂装线排风、锅炉引风、物料气力输送等场景中，这类设备都是核心的风源动力单元。从结构布局来看，设计采用了皮带传动的分体式布局，将电机与风轮腔体通过皮带轮组连接，这种布局的优势在于可以通过更换不同直径的皮带轮灵活调整风轮转速，匹配不同工况下的风压、风量需求，同时避免电机直接接触风道内的高温、含尘气流，延长动力单元的使用寿命。风轮部分采用后弯式弯曲叶片设计，叶片沿轮毂周向均匀排布，这种叶型在运行时气流流动更顺畅，相比前弯叶片效率更高，运行噪音更低，适配长时间连续运行的工业工况，叶片与轮毂、轮盖的连接位置做了圆弧过渡处理，减少应力集中，

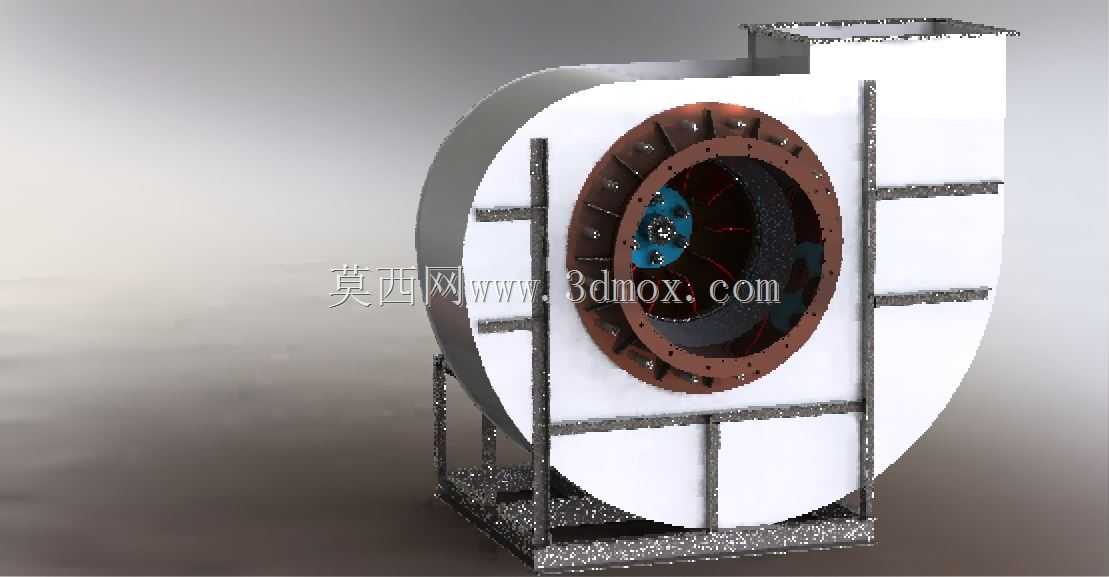

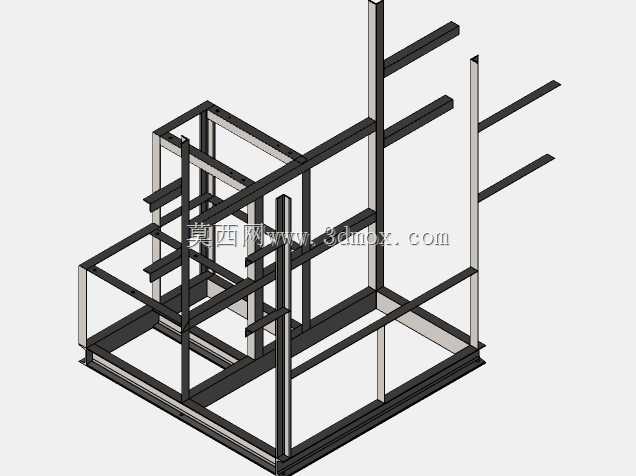

　　避免高速旋转时出现结构疲劳开裂。壳体部分采用阿基米德螺旋线蜗壳结构，截面从出风口位置沿周向逐渐扩大，能够将风轮甩出的高速气流的动压逐步转化为静压，降低风道内的流动损失，壳体外部加装了型钢加强筋，沿蜗壳轴向与周向分布，避免高风压运行时壳体出现变形振动，进风口采用收敛式集流器结构，能够引导气流均匀进入叶轮入口，减少入口涡流损失。安装底座采用型钢焊接框架结构，电机安装位预留了长条形调节孔，方便安装时调整皮带张紧度，底座的安装孔位按照通用工业风机的安装尺寸规范设计，能够适配常规的混凝土基础或钢架平台安装，设备的进出口均采用方形法兰结构，法兰面预留了螺栓连接孔，可直接对接通风管道，不需要额外制作过渡连接件。设计过程中充分考虑了维护便利性，

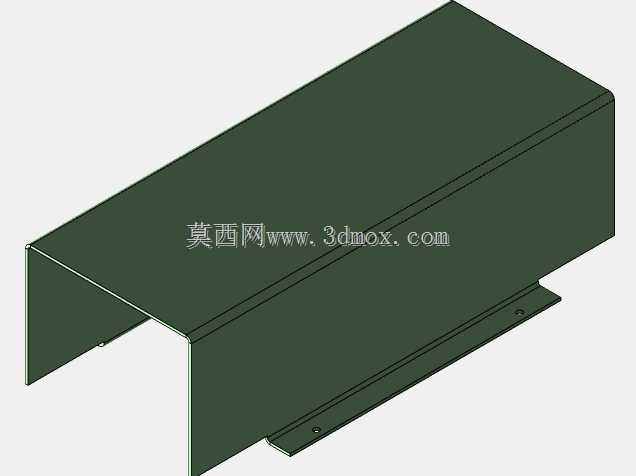

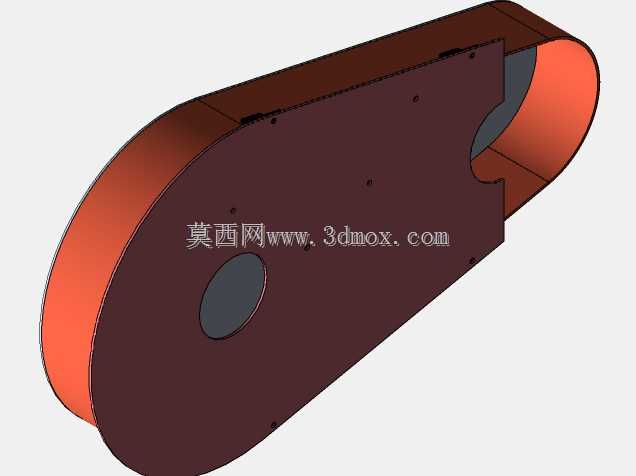

　　蜗壳侧面预留了检修口位置，日常维护时不需要完全拆解壳体即可检查叶轮磨损、积灰情况，皮带轮外侧加装了半圆形安全防护罩，避免运行时异物卷入传动部位，同时防止人员误触旋转部件。整体结构的尺寸边界充分考虑了运输与现场安装的限制，整机宽度、高度均适配标准工业厂房的门洞尺寸，吊装位置在底座框架上做了加强处理，能够满足整机吊装的强度要求。
