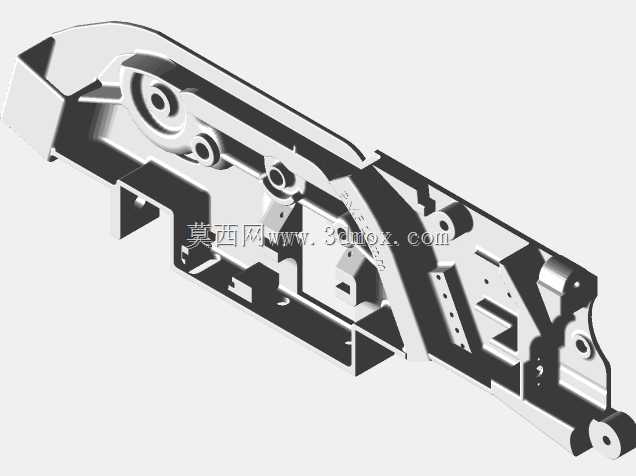

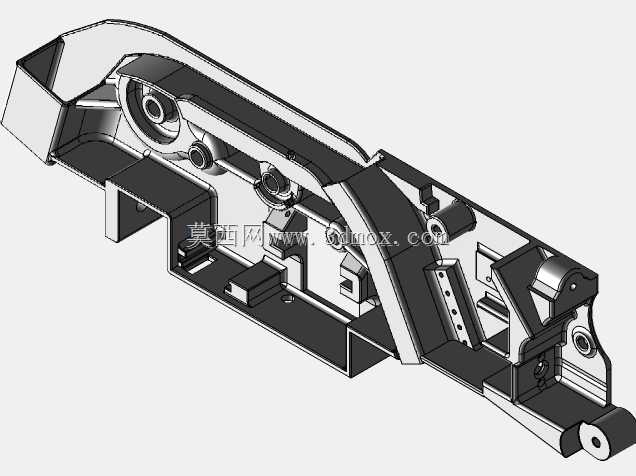

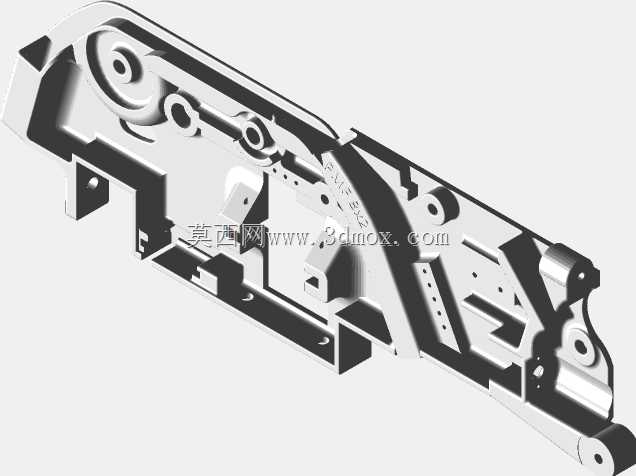

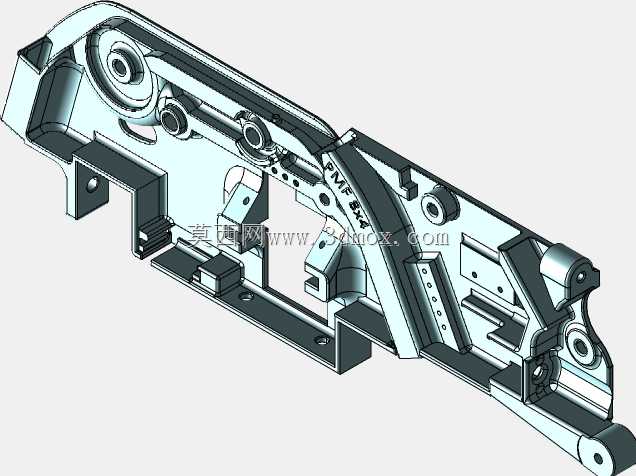

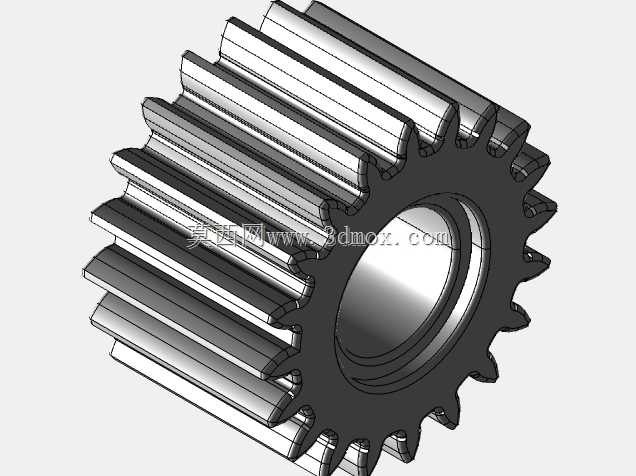

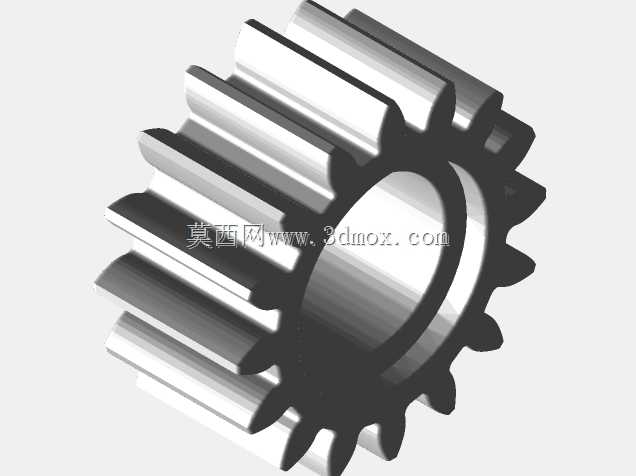

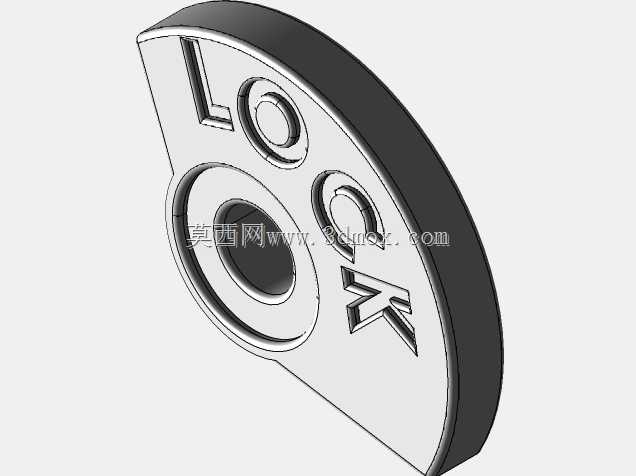

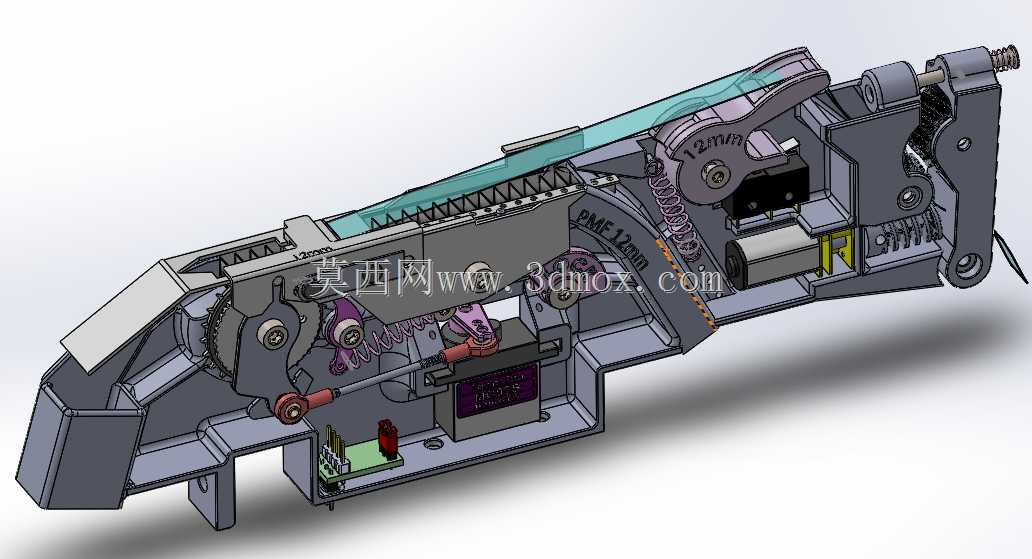

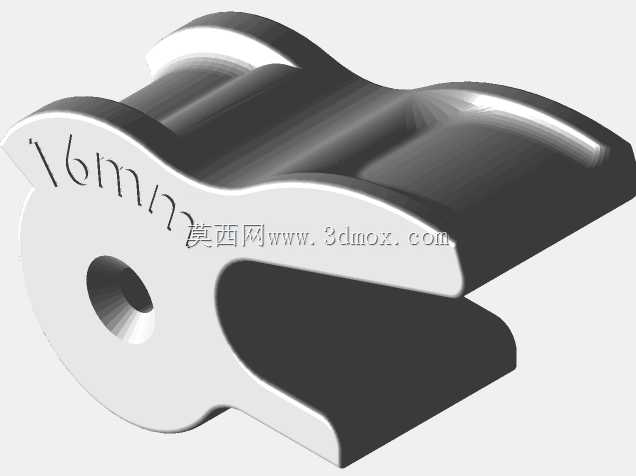

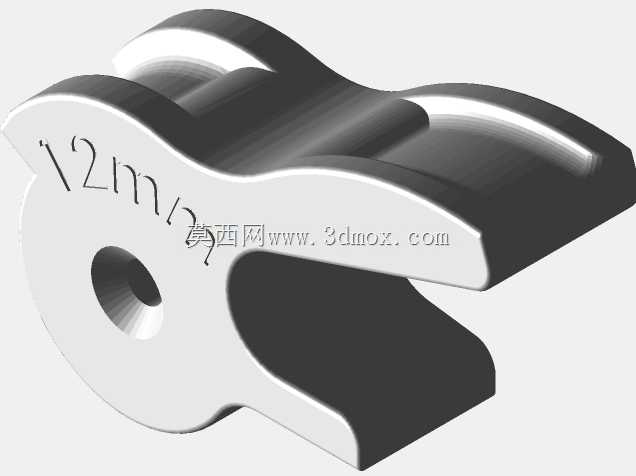

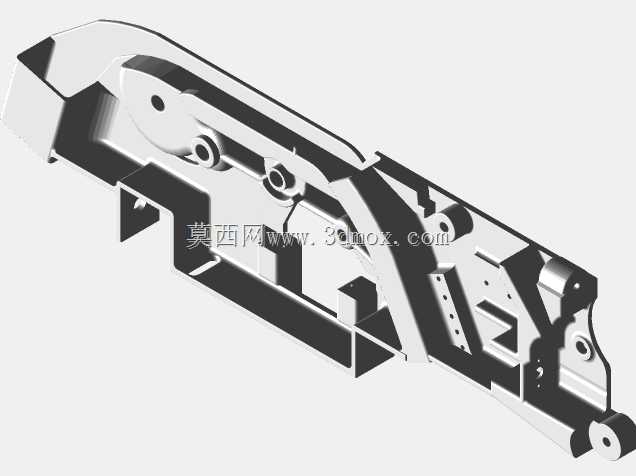

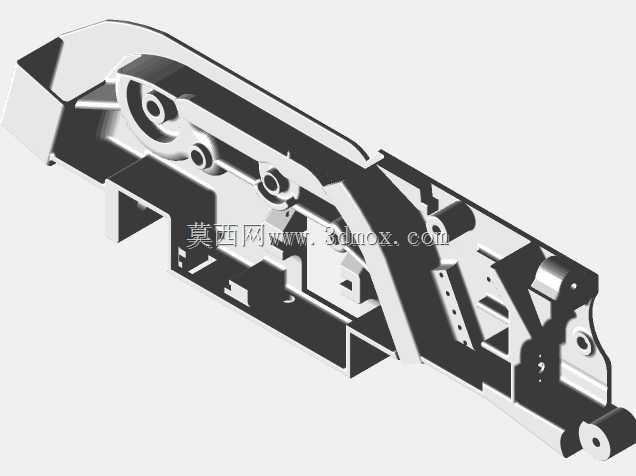

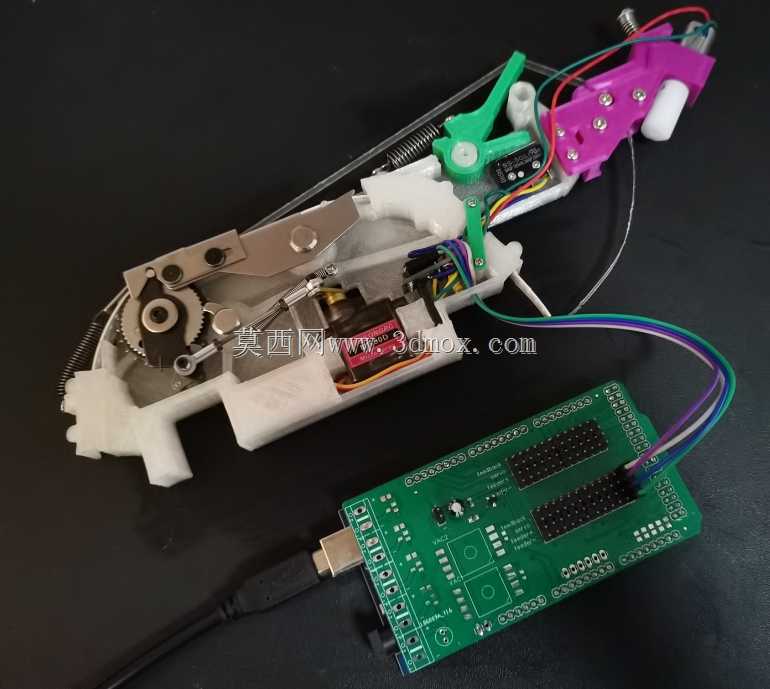

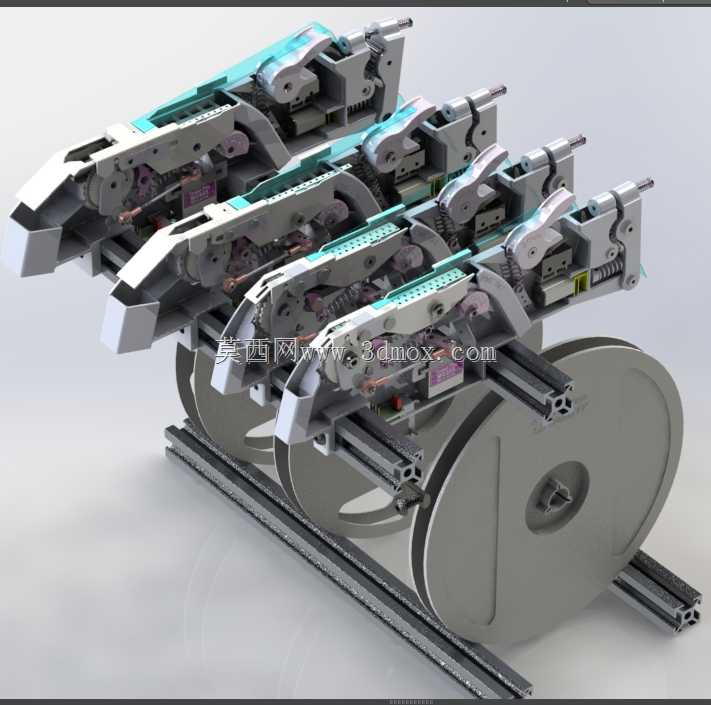

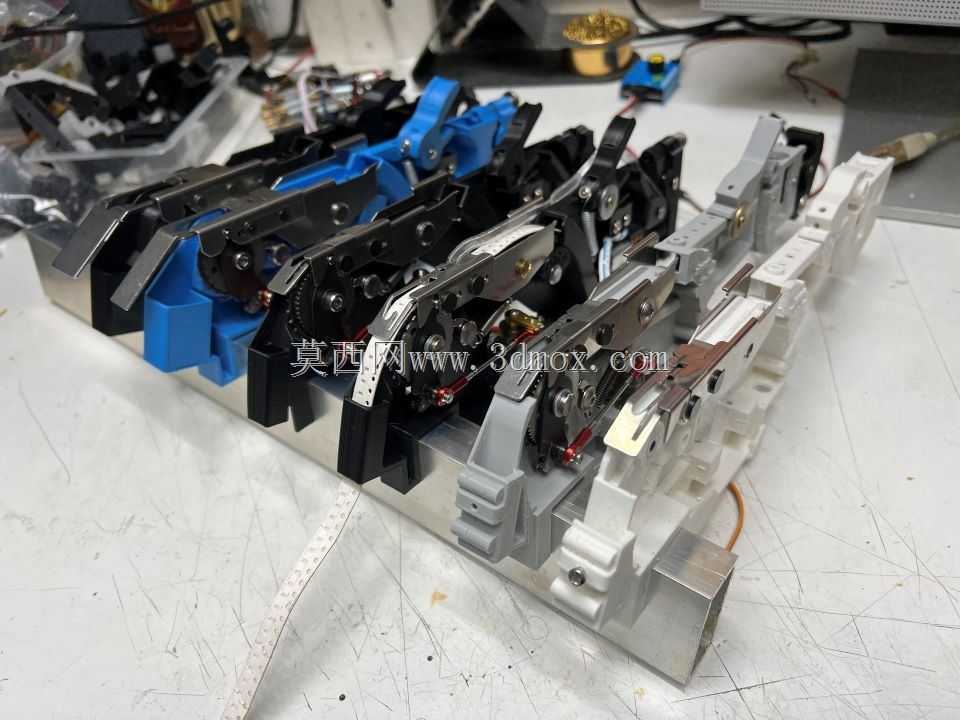

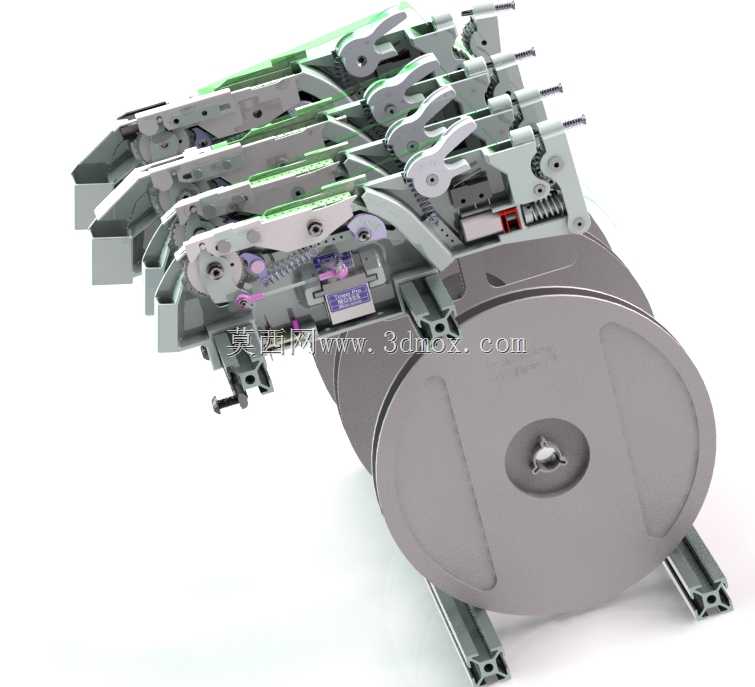

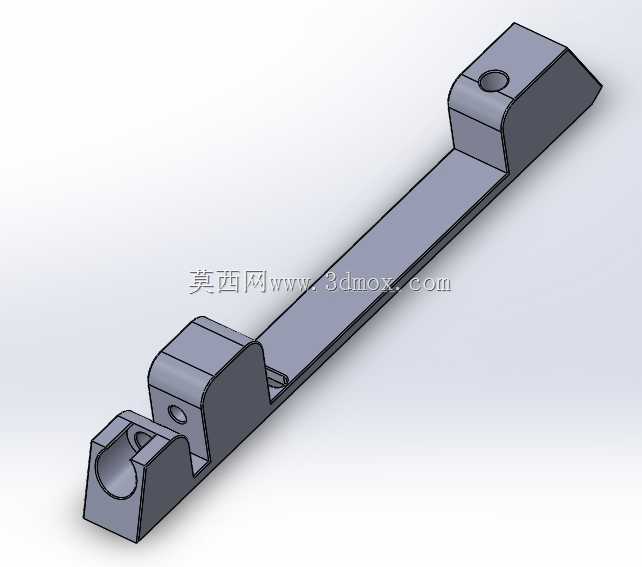

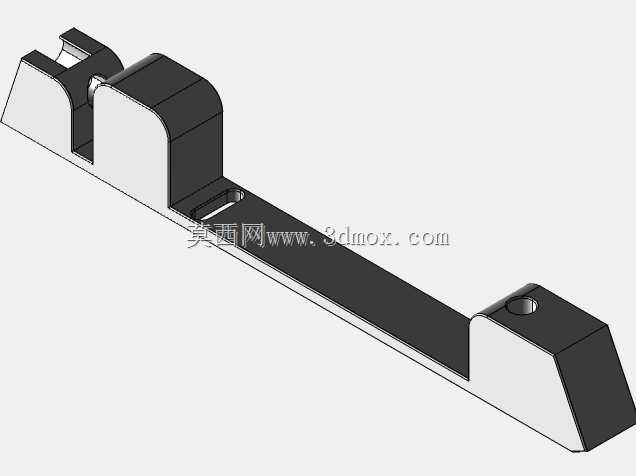

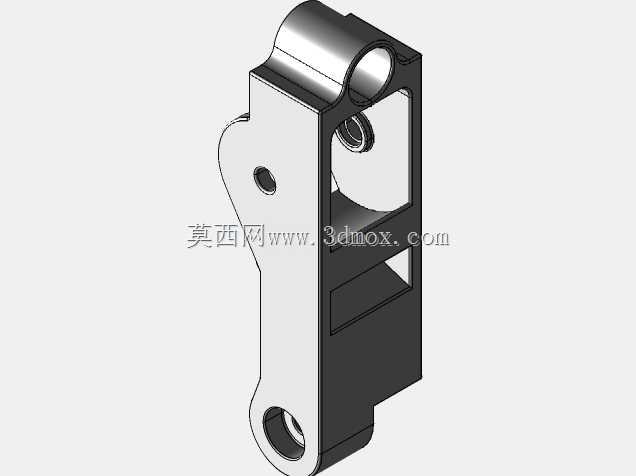

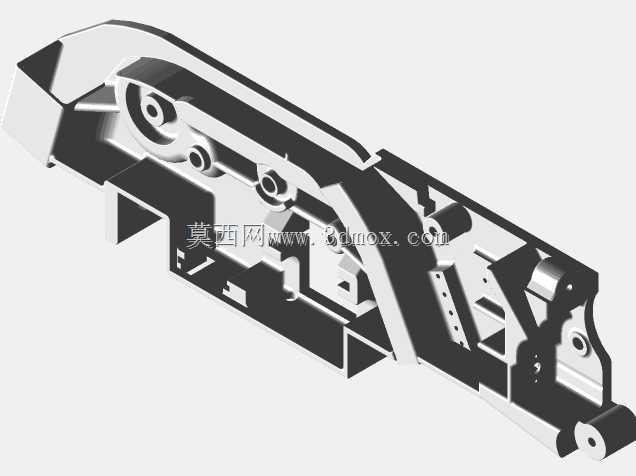

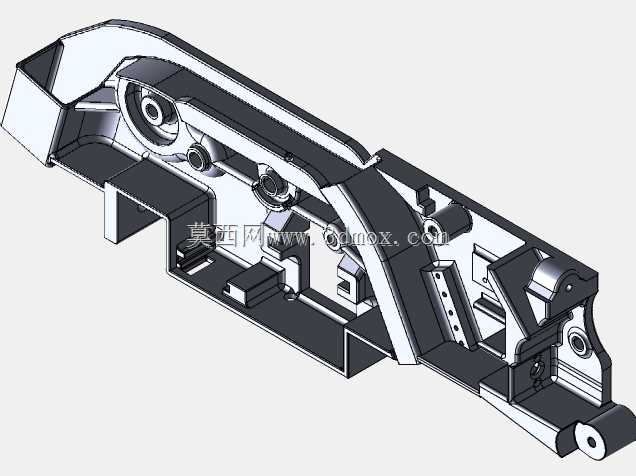

混合SMT飞达送料机3D打印适配结构

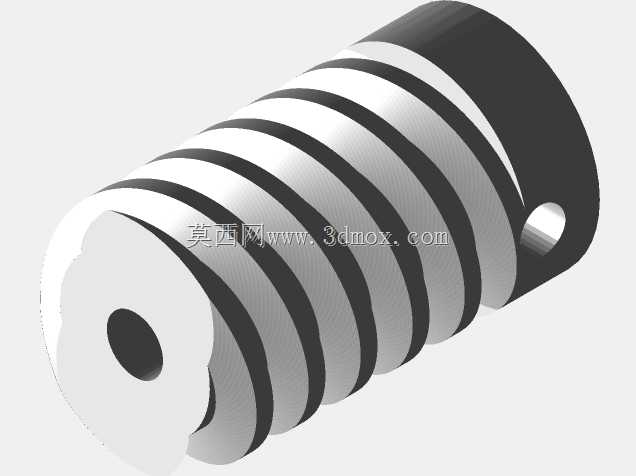

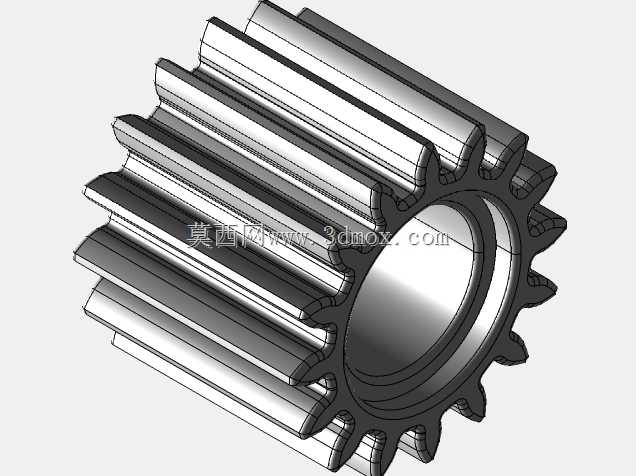

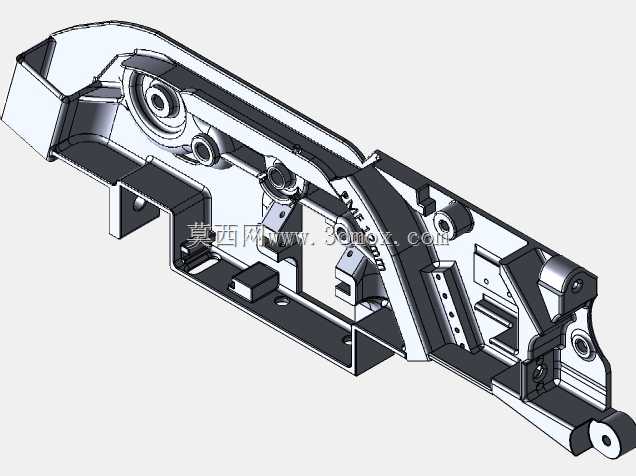

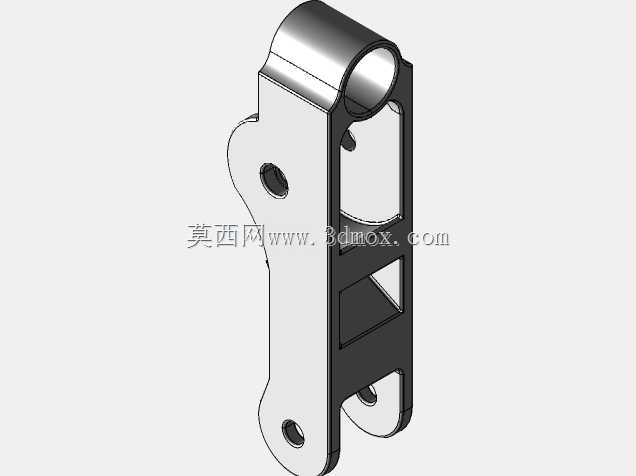

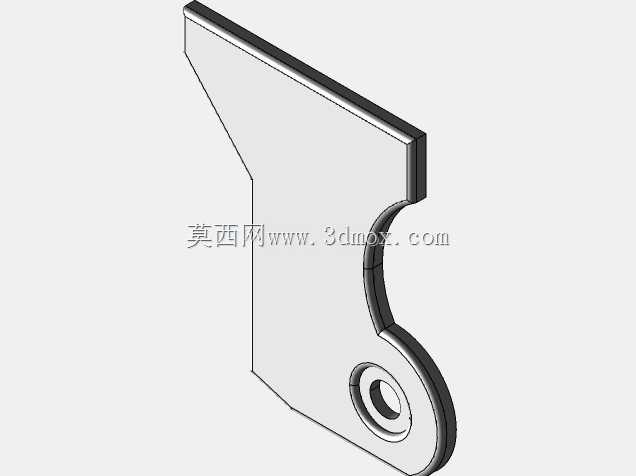

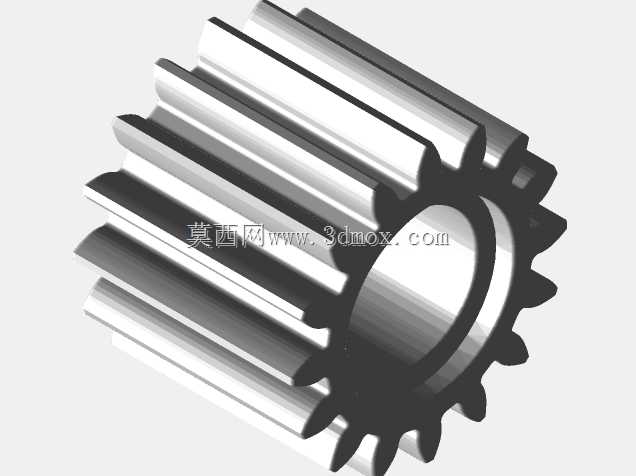

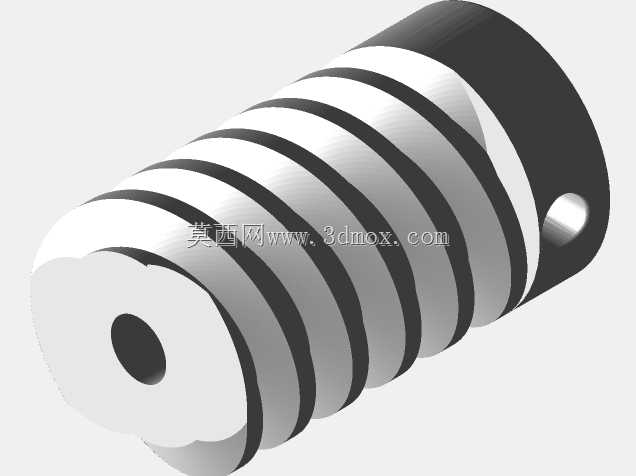

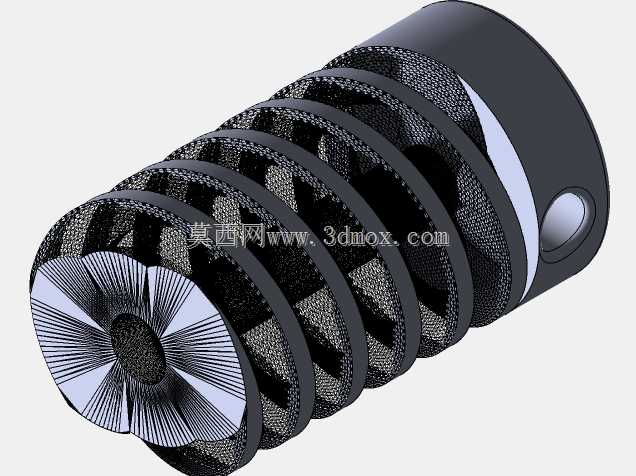

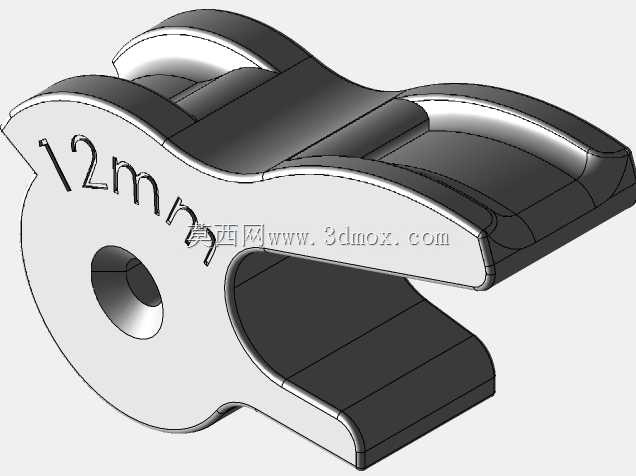

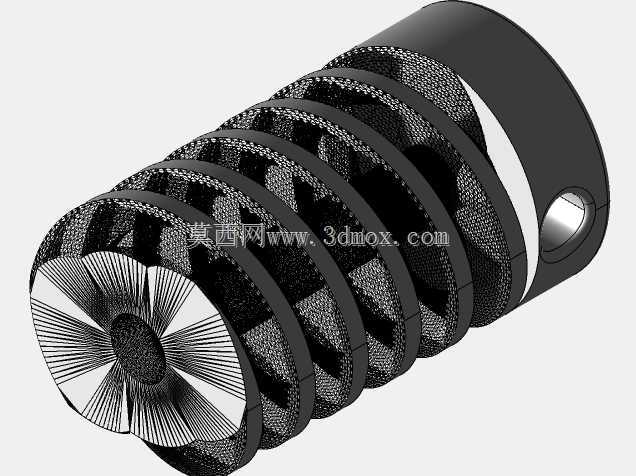

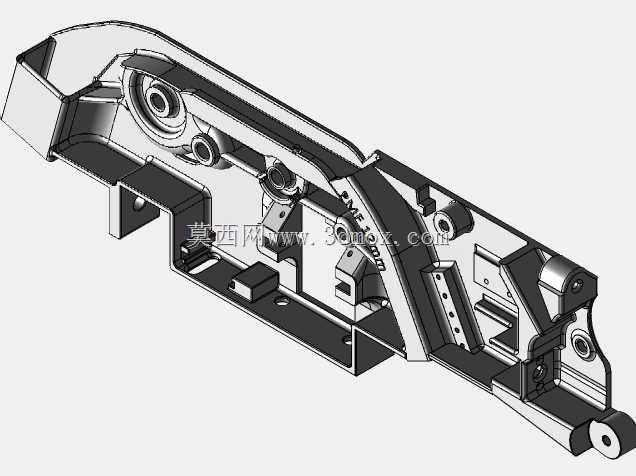

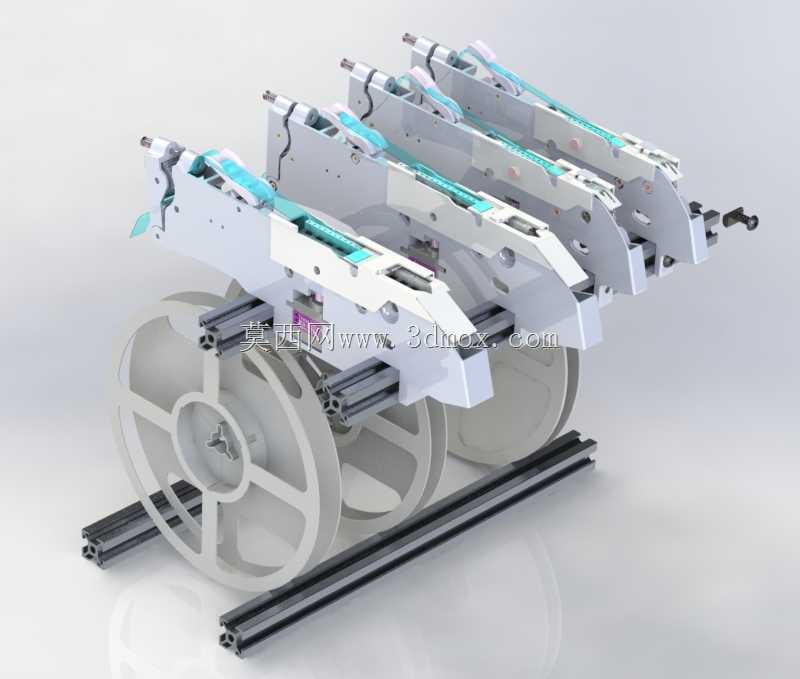

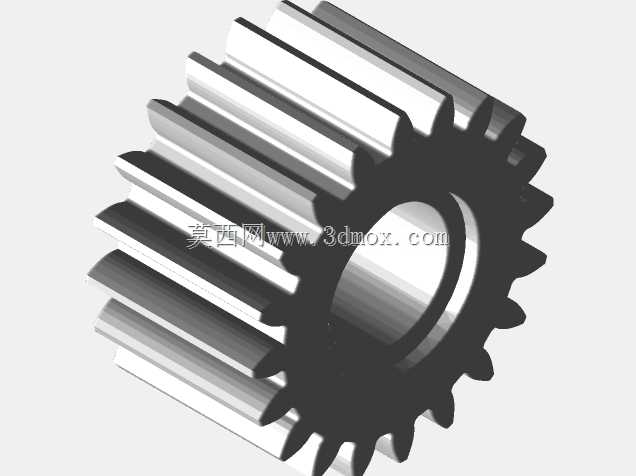

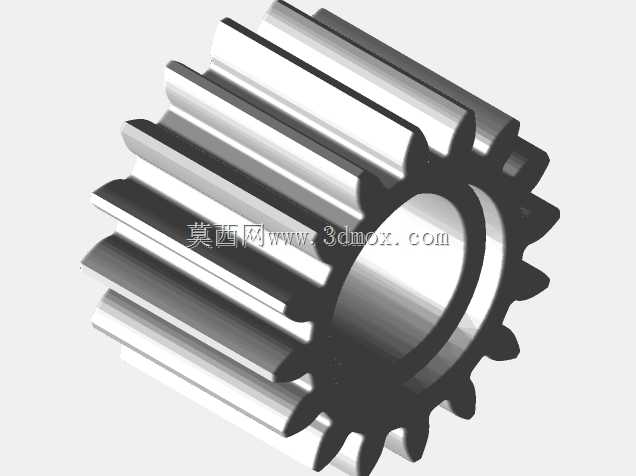

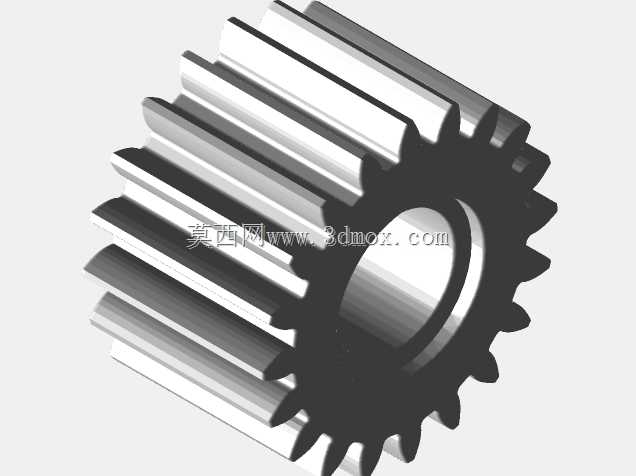

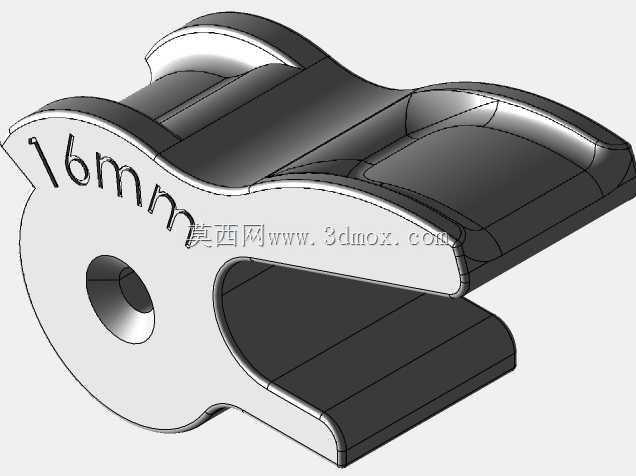

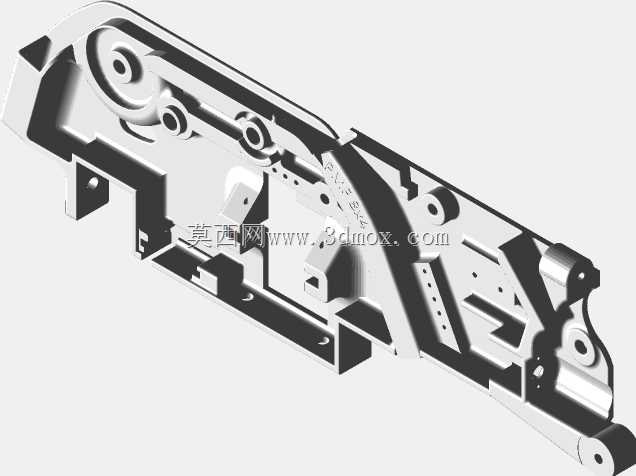

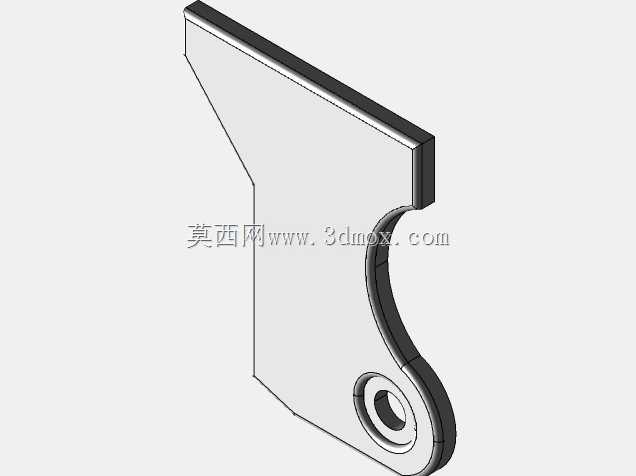

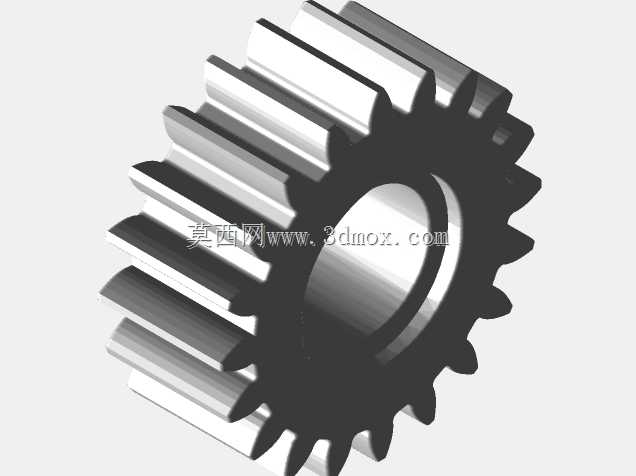

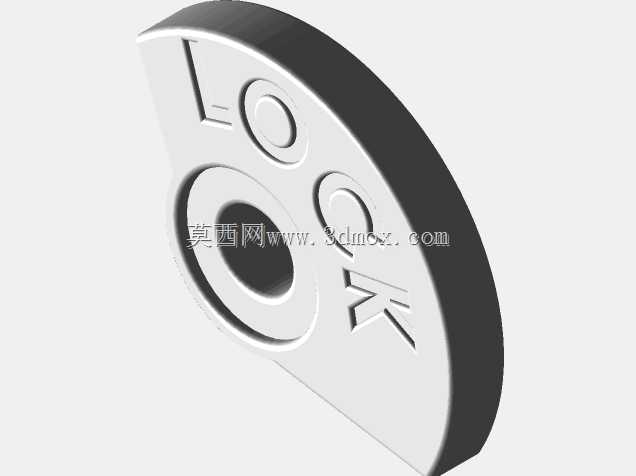

　　这款送料结构主要面向中小批量SMT贴片加工场景，适配桌面级贴片机的供料需求，可同时兼容8×2mm、8×4mm规格胶带，以及12mm宽度的载带送料作业，解决小型电子组装场景下多规格料带供料的适配痛点，无需更换整套飞达即可完成不同宽度料带的切换，降低小批量多品种生产的配件投入成本。结构设计上充分考虑3D打印加工的工艺特性，主体受力与定位部件优先选用ABS类工程塑料打印成型，核心传动与耐磨部位预留标准件安装位，可直接采购市售标准五金件完成装配，无需定制特殊加工件。送料驱动采用蜗轮配合螺旋线的传动方案，蜗轮部位通过M3螺钉实现法兰轴承的固定，选用F693Z规格法兰轴承作为转动支撑，轴承内径3mm外径8mm厚度4mm，

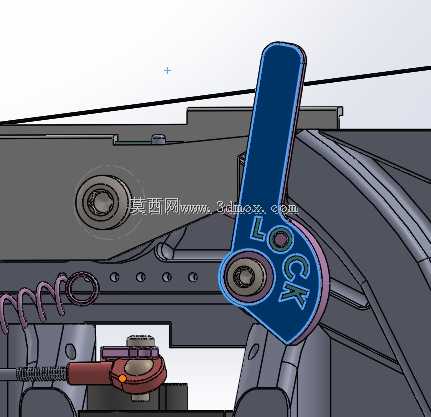

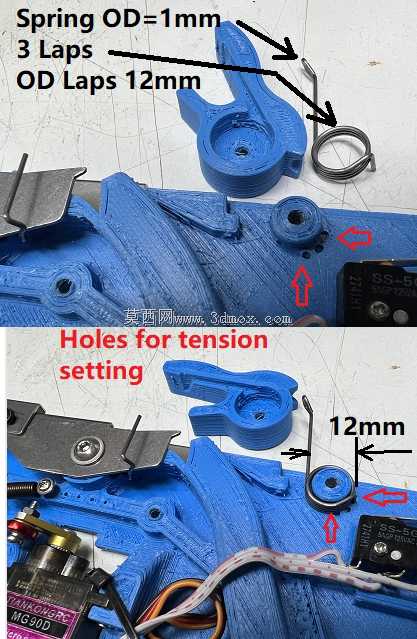

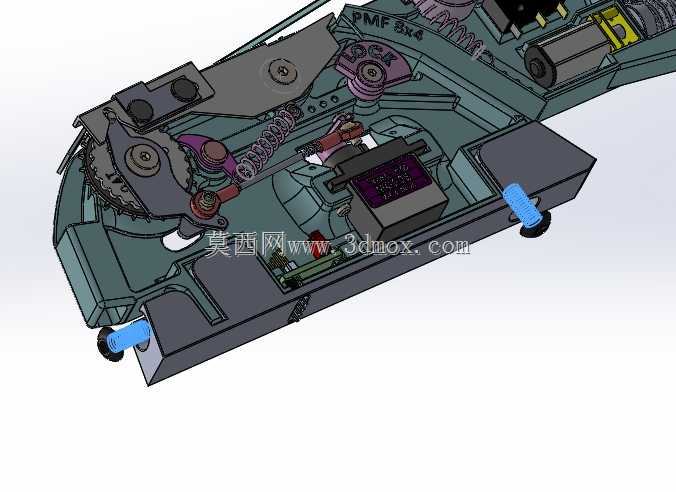

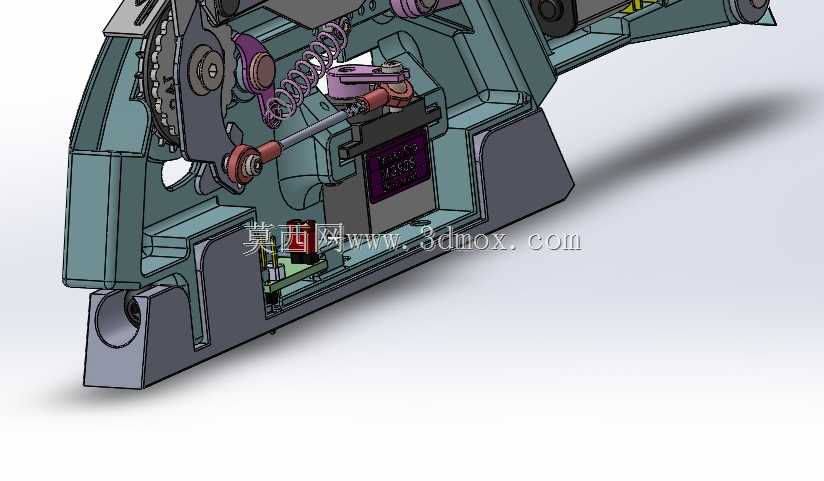

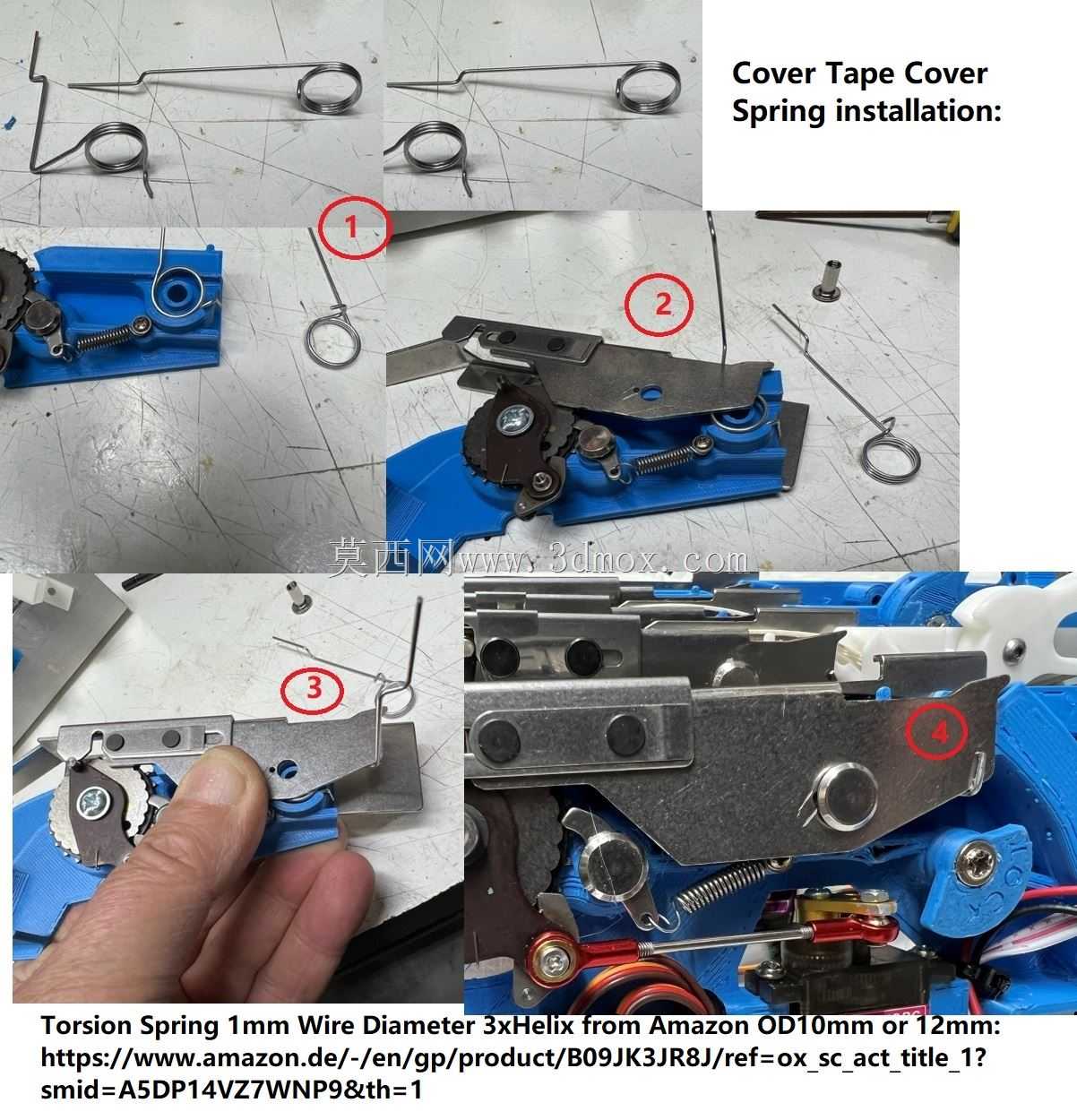

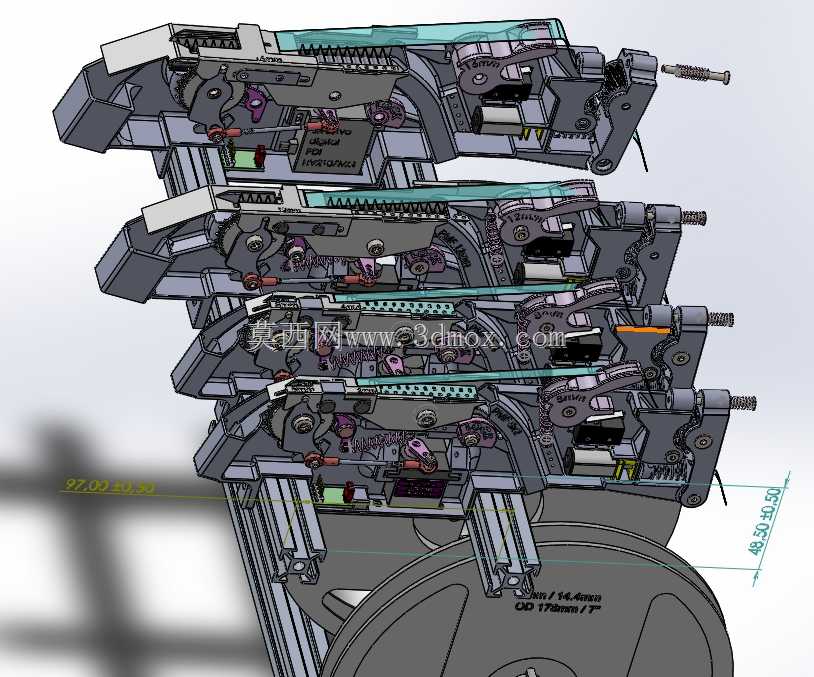

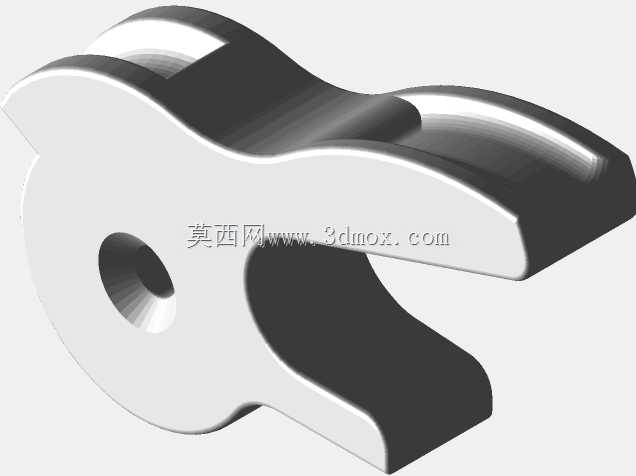

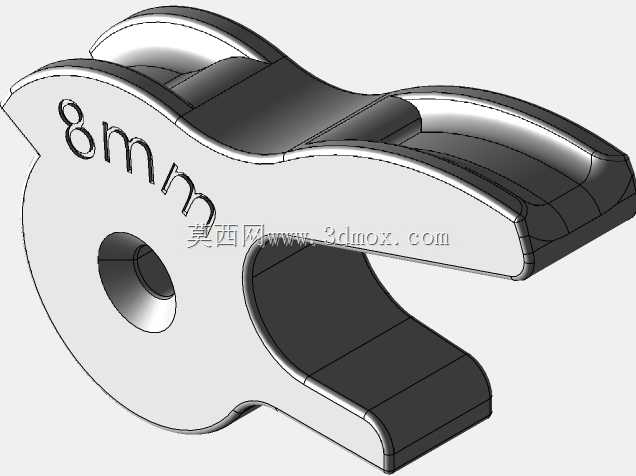

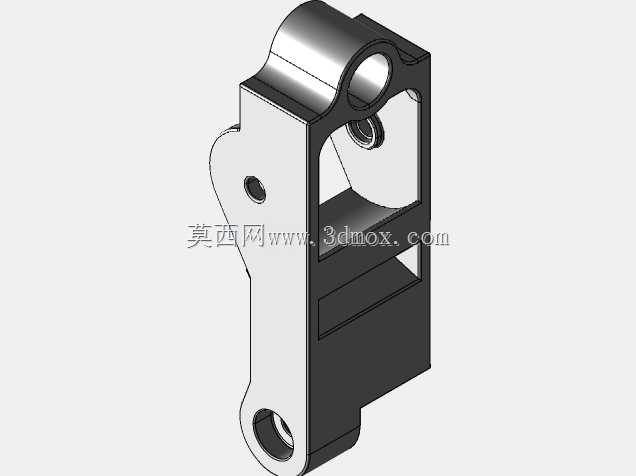

　　螺钉装配时配合螺纹锁固胶防松，插入式定位结构可避免长期往复送料过程中螺钉回转松脱。主轴固定部位可选用M4黄铜插入件，配合带螺母的M4螺钉完成锁紧，防止送料过程中主轴窜动影响送料精度。胶带张紧与盖板部位设计有两组可选弹簧安装位，可根据料带厚度与送料速度选配不同弹力的弹簧，适配钢丝直径1.0mm的V形弹簧，可根据实际送料阻力调整弹簧预紧力，避免料带打滑或者卡滞。整体结构预留了明确的安装定位基准，底座部位设计有可调式安装接口，可根据不同贴片机的安装工位调整固定位置，适配不同机型的安装边界，无需额外加工转接板即可完成装配。料带导向部位设计有连续的限位槽，可约束料带在送料过程中的横向窜动，保证料带上的元件位置与贴片机吸嘴取料位精准对齐，

　　取料偏差控制在贴片工艺允许范围内。料带收料部位设计有同步驱动结构，可在送料过程中同步完成盖带的剥离与收卷，避免盖带缠绕影响连续送料，整个送料行程的定位精度可满足0402及以上封装元件的贴片供料要求，适合实验室打样、小批量电子产品试制等场景使用，结构拆解后所有打印部件均可通过普通FDM3D打印机完成制作，装配过程无需专用工装，按照装配关系依次锁紧固定螺钉即可完成整机调试。
