9g微型直流驱动舵机内部结构展示

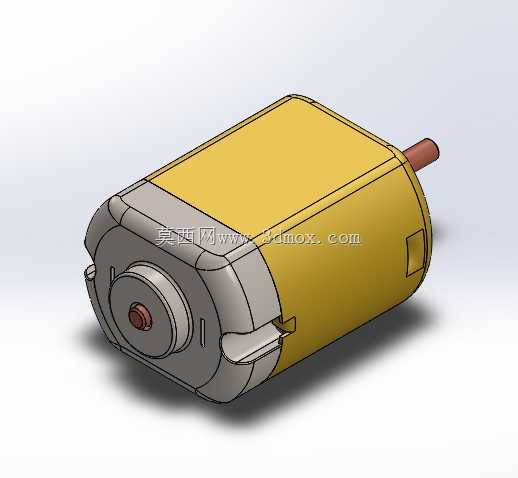

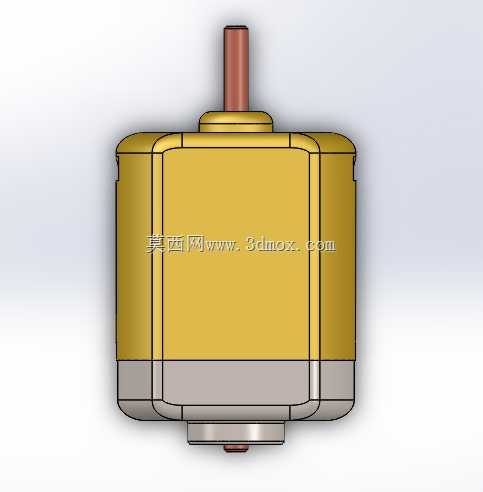

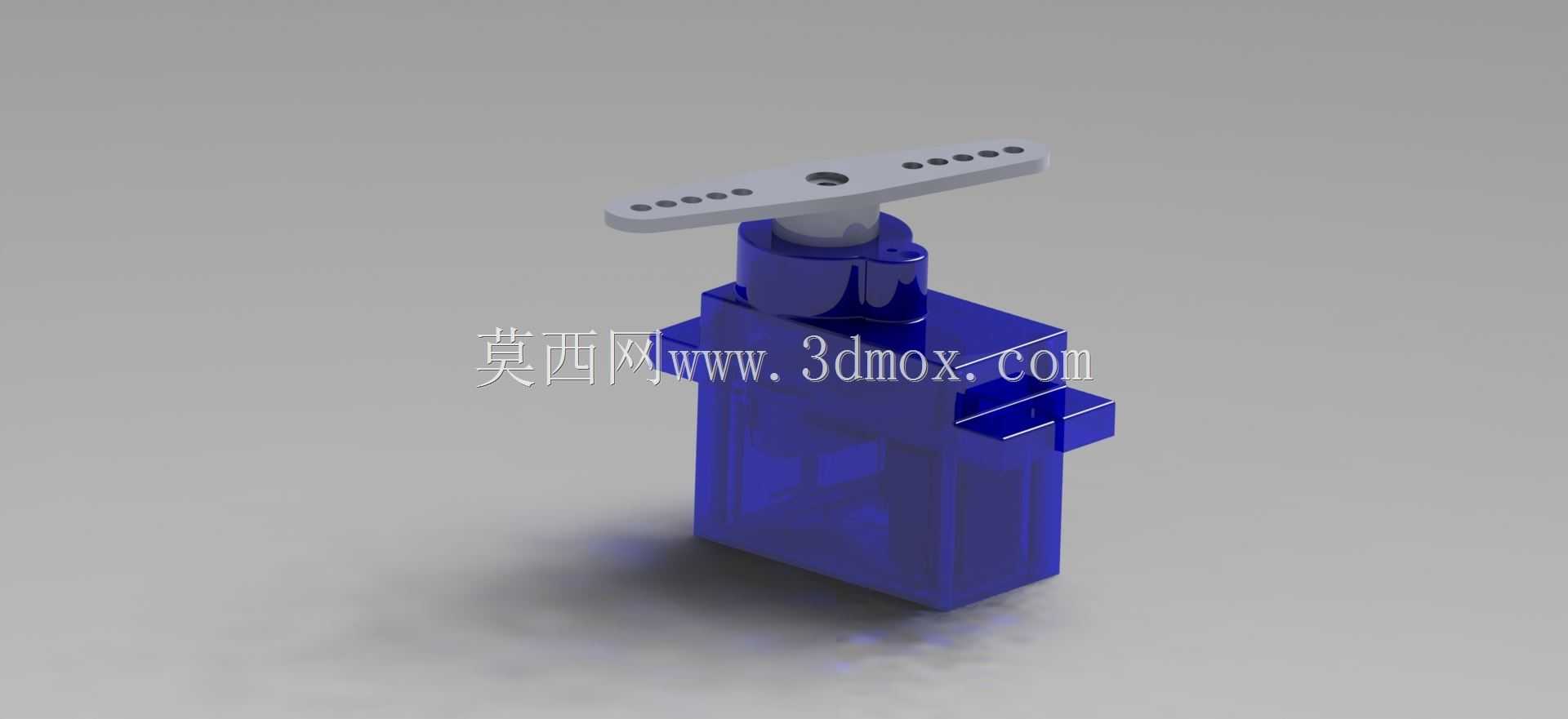

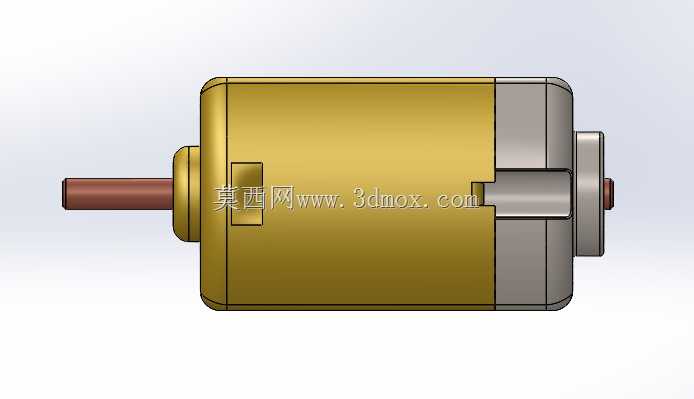

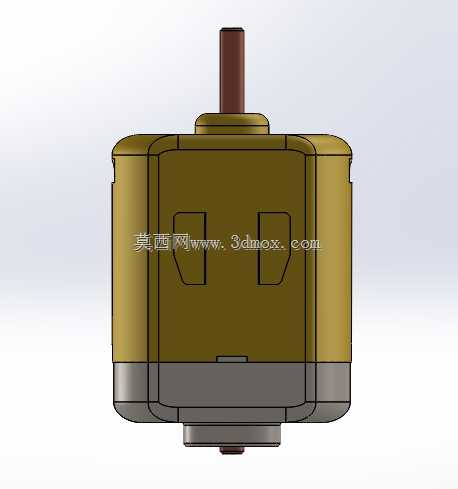

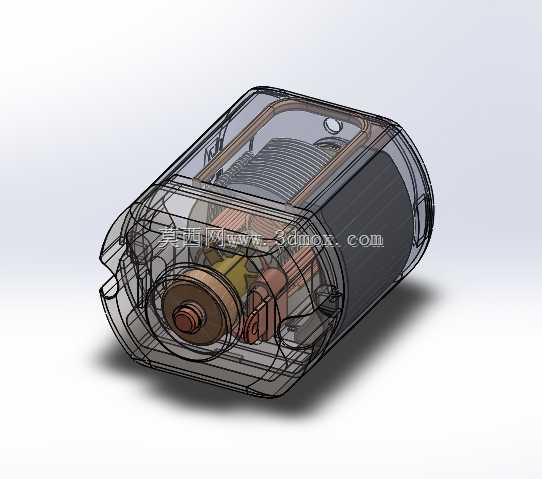

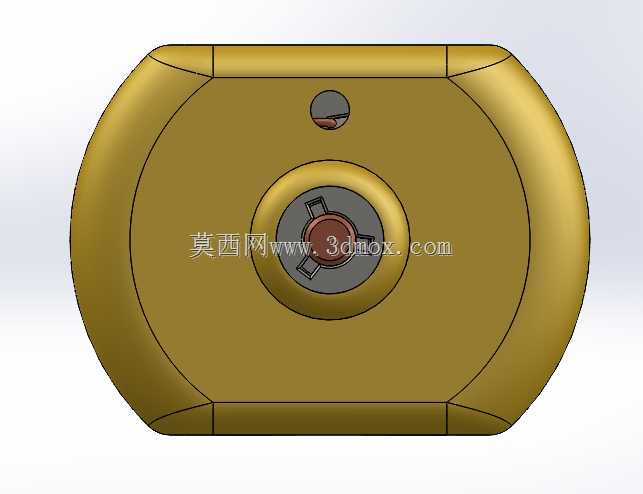

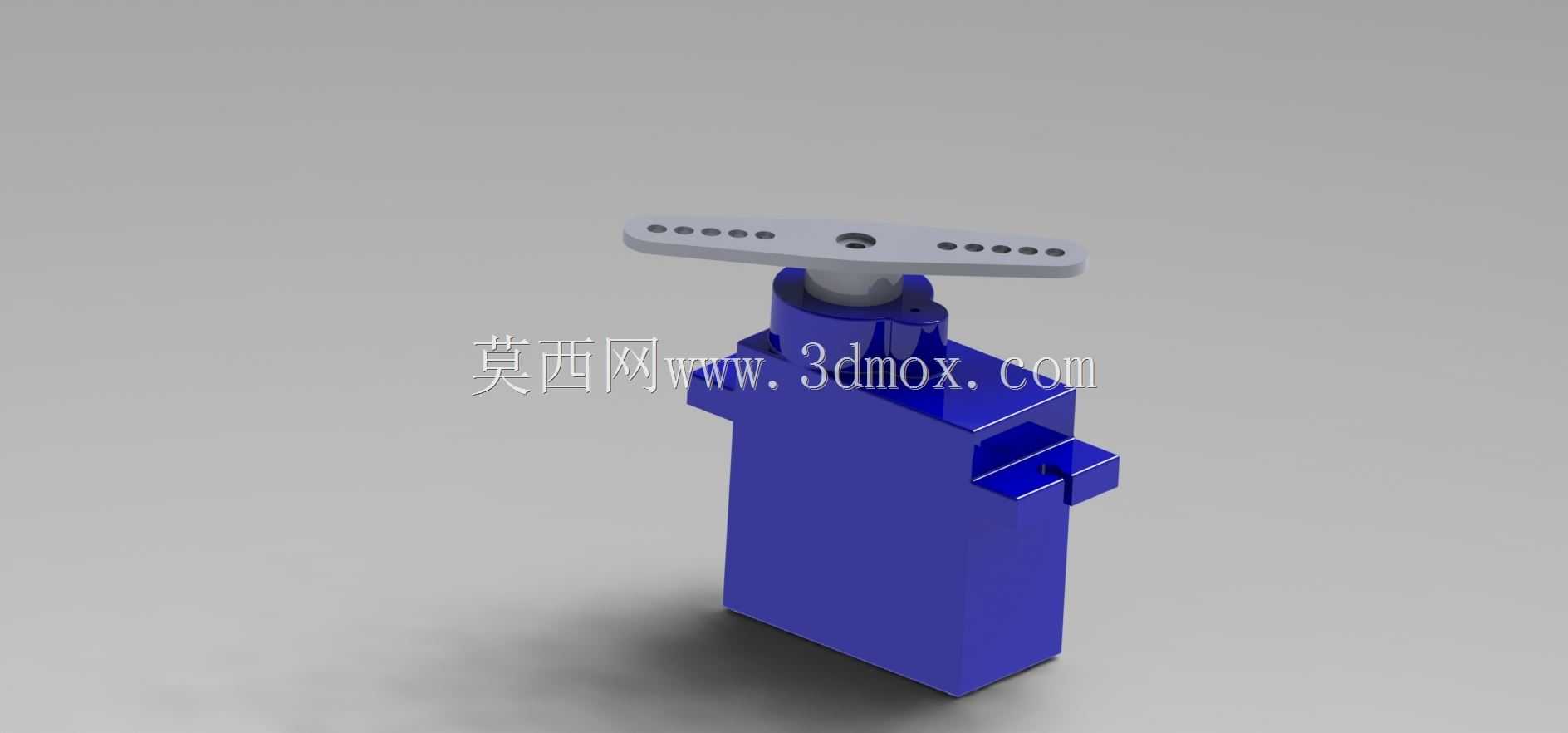

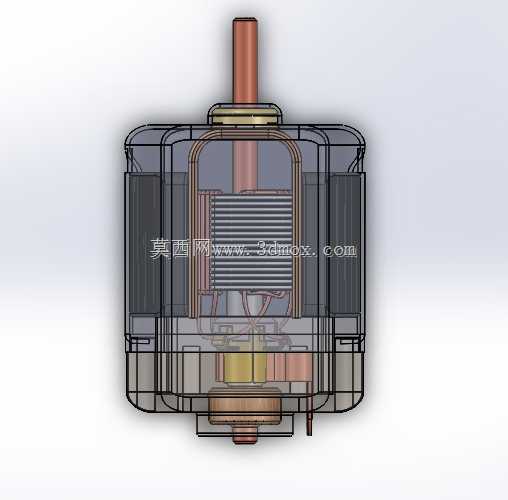

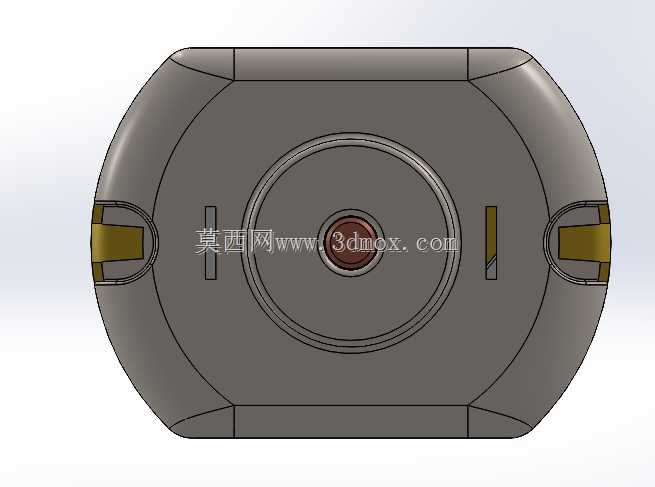

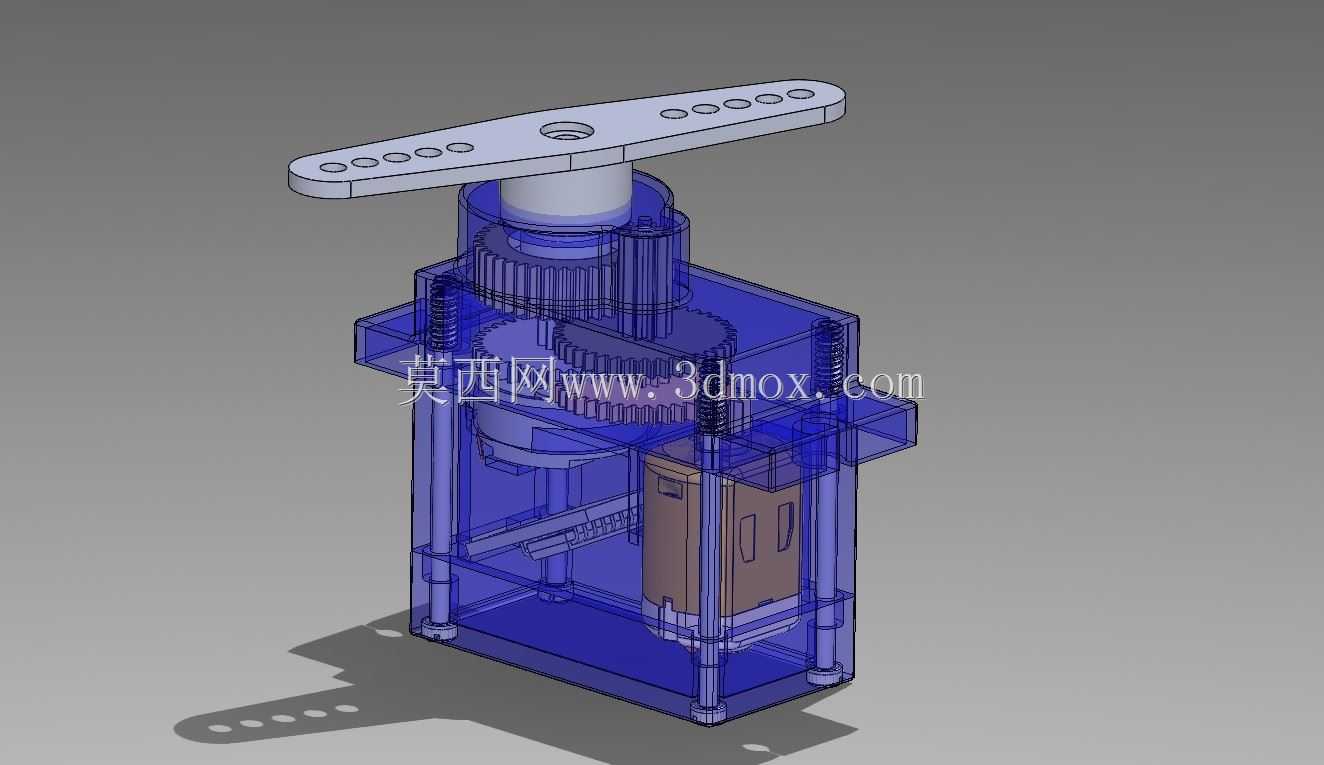

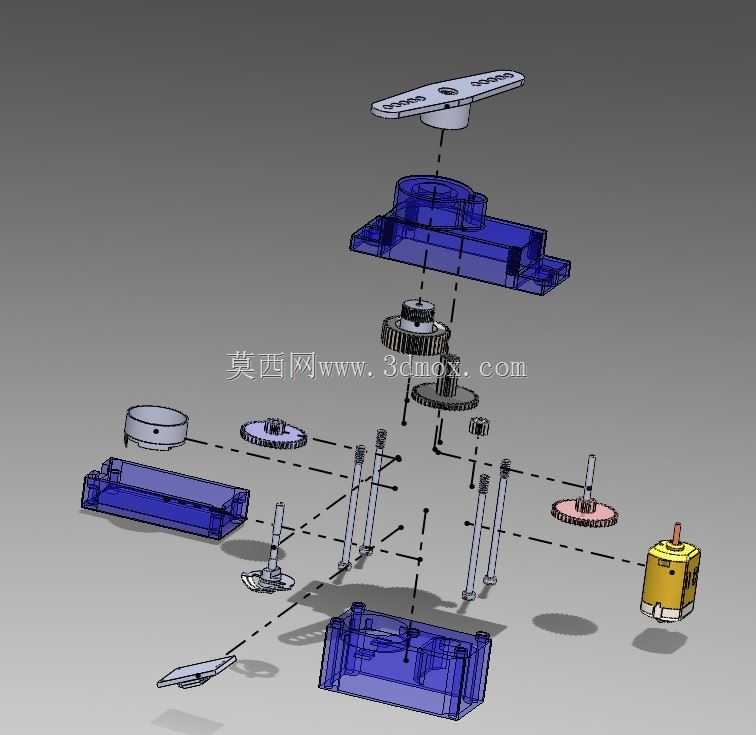

　　这款9g规格的微型舵机，核心采用直流有刷电机作为动力源，通过多级减速齿轮组将电机的高转速低扭矩输出，转换为舵机输出轴的低转速高扭矩转动，可实现0-180度范围内的角度精准控制，是小型航模、桌面级机械臂、智能小车转向机构、小型仿生机器人关节等场景的核心执行部件。从结构设计来看，整体外壳采用上下扣合的注塑结构，四角预留了自攻螺丝安装柱，既保证了壳体装配的紧固性，也控制了整体重量，最终成品重量控制在9g左右，适配对负载重量有严格限制的小型设备。内部齿轮组采用层叠布置的方式，电机输出轴先连接初级小齿轮，经过三级直齿轮减速后将动力传递到最终输出轴，输出轴顶端配套带多组安装孔的一字型摇臂，不同位置的安装孔可适配不同的连杆传动需求，

　　调整摇臂的力臂长度就能匹配不同的负载扭矩与转动角度范围。设计过程中需要严格控制各齿轮的啮合间隙，间隙过大会导致输出轴回程差过大，角度控制精度不足，间隙过小则会增大传动阻力，提升电机空载电流，甚至出现卡滞无法转动的问题。安装边界方面，舵机主体为方正的小型立方体结构，两侧预留了标准的安装耳位，可通过M2规格的螺丝直接固定在设备支架上，输出轴中心与壳体基准面的位置公差控制在0.1mm以内，保证安装后转动的同轴度。底部预留了电机与电位器的走线空间，电位器与输出轴同轴连接，实时反馈输出轴的转动角度，配合外部控制电路形成闭环控制，保证角度定位的准确性。这类微型舵机的输出扭矩通常在1.5kg·cm左右，足够驱动小型轻质负载，

　　在桌面级自动化演示装置、学生科创项目、小型遥控玩具中应用十分广泛，建模时还原了内部所有传动部件的装配关系，可直接用于舵机应用场景的装配干涉检查，也能作为小型传动结构设计的参考案例，帮助设计者快速掌握微型减速传动组件的布局思路，规避齿轮啮合、壳体装配、安装定位等环节的常见设计问题。
