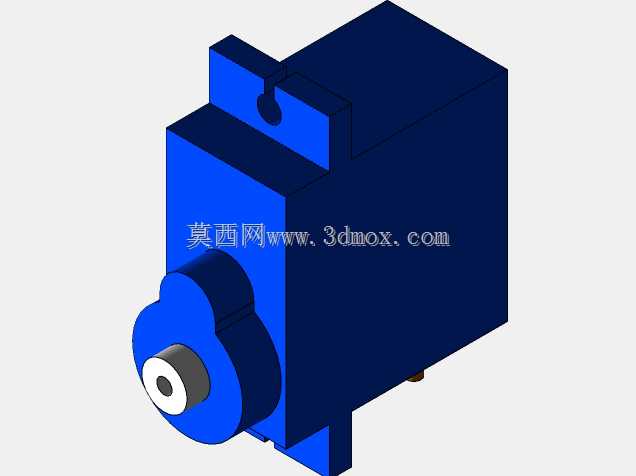

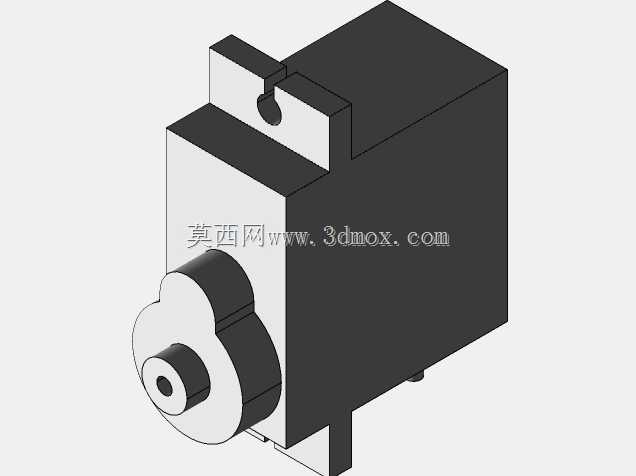

SG90微型舵机简化结构三维造型

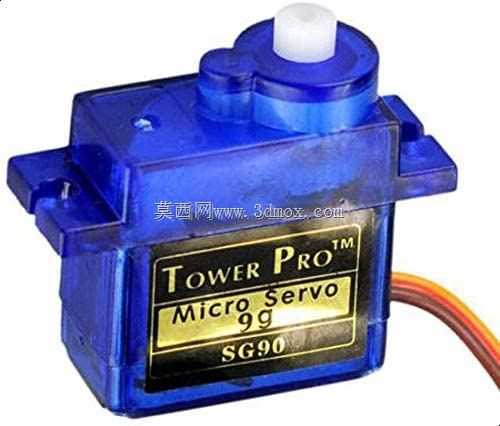

　　这类9克级微型舵机常见于航模舵面控制、小型机械臂关节、教育机器人云台、3D打印机自动调平机构以及桌面自动化实验装置中，核心作用是把PWM控制信号转换成限定角度范围内的轴端回转输出，为轻载机构提供位置保持与小扭矩驱动能力。建模时先从整机安装边界入手：两侧带安装孔的固定耳是整机装入机架的定位基准，孔位间距、耳片厚度与壳体总宽直接决定支架开槽尺寸，若忽略耳片根部的圆角过渡，后续做3D打印安装座时容易出现干涉。上部白色输出轴盘的高度、外径与齿形配合段需要单独表达，它既是摇臂、连杆的装接位置，也是运动包络校核的关键区域，设计周边结构时要给摇臂摆动留出足够空间，避免线缆或支架挡住0至180度的转角行程。蓝色半透明塑胶外壳分上下扣合结构，

　　侧面的加强筋、顶部圆形减速腔凸台和端部出线槽都按实物比例还原，壳体内部对应直流电机、齿轮减速组与电位器反馈组件的容纳空间，虽然是简化造型，仍保留了各腔体的层级关系，方便后续拆解做内部传动件细化。出线侧三根红橙黑排线沿壳体尾部引出，建模时保留线缆自然弯曲的走向，在做整机布线时可以据此评估走线槽宽度与最小弯曲半径，防止舵机往复转动过程中线缆被固定耳或邻接零件摩擦。从选型适配角度看，这类舵机体积小、重量轻，适合对负载扭矩要求不高但对安装空间敏感的场合，固定耳采用螺钉锁紧，输出盘通过花齿与摇臂啮合，更换不同长度摇臂即可调整连杆驱动的线位移范围。结构建模过程中把壳体圆角、标签贴合面、顶部轴盘同轴度都做了还原，既可以作为小型机器人设备的外观占位件，也能用于干涉检查、安装板开孔定位和教学演示，帮助结构设计者在布局阶段就确认舵机与支架、连杆、电路板之间的相对位置，减少试制阶段的装配返工。
