MG996R金属齿轮舵机结构三维数模

　　在做小型自动化执行机构、航模舵面控制、教育类机器人关节搭建的项目里，这类大扭矩金属齿轮舵机是选型时绕不开的部件，很多刚接触结构设计的从业者容易只看标称扭矩参数，忽略安装边界、输出盘适配性带来的装配问题，这套数模刚好把舵机本体和全套配套输出摇臂、安装法兰的细节都还原到位，能直接在装配阶段提前规避干涉问题。从实际使用场景来看，这款舵机的应用覆盖范围很广，小到固定翼航模的副翼、升降舵控制，车模、船模的方向转向执行，大到桌面级机械臂的关节驱动、小型自动化工位的拨料、定位动作执行，都能见到它的身影，核心原因是它的扭矩输出区间覆盖了多数轻载执行场景的需求，金属齿轮组的设计也比早期尼龙齿轮的舵机抗冲击能力强很多，

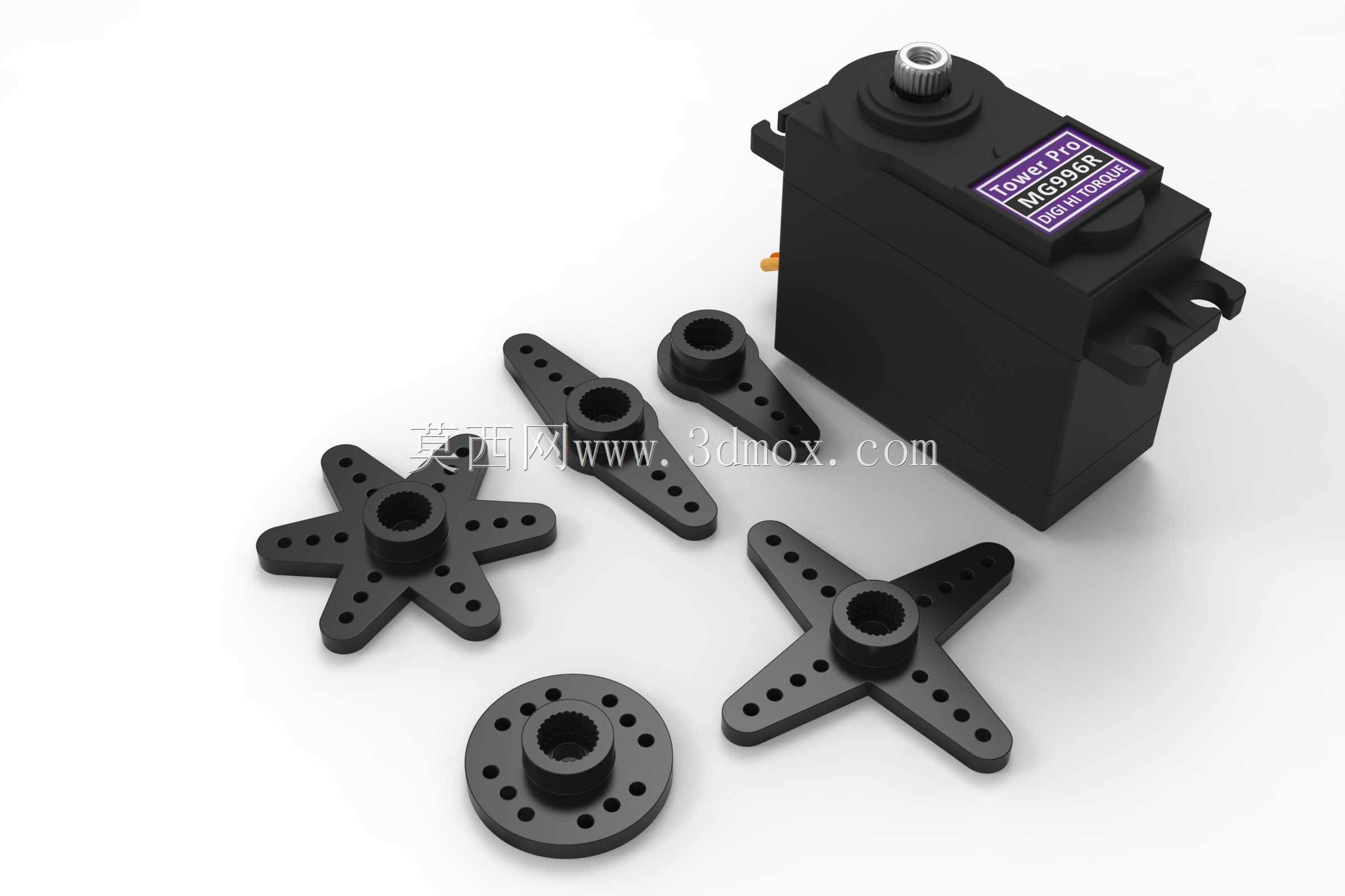

　　不会因为执行端突然卡滞就出现扫齿报废的问题。从设计细节上看，舵机本体采用标准的矩形壳体结构，两侧预留了标准的安装耳位，孔位间距是行业通用的标准尺寸，不管是用在标准舵机支架上，还是直接在自制结构件上开孔固定，都能直接匹配，不需要额外做转接件。输出轴采用齿形花键结构，配套的摇臂包含了十字形、星形、一字形、圆盘形等多种形式，不同摇臂的安装孔位对应不同的连杆连接需求，比如星形摇臂适合多连杆同步驱动的场景，一字摇臂适合大摆角的推拉动作，圆盘法兰适合需要周向任意位置固定输出的场景，数模里把每一种摇臂的孔位、厚度、花键配合尺寸都做了精准还原，在做连杆机构运动仿真的时候，可以直接选取对应摇臂装配，验证运动行程内是否会和周边结构产生碰撞。

　　设计这套数模的时候，重点还原了舵机的出线位置、顶部标签区域的凸台结构、输出轴的伸出长度，这些细节恰恰是很多通用舵机模型容易忽略的点——比如很多人做装配的时候才发现舵机出线位置和结构件的走线槽冲突，或者输出轴伸出长度不够，导致摇臂安装后和壳体上盖摩擦，这些问题在数模阶段就能提前排查。从安装边界来看，舵机本体的长宽高尺寸符合标准大舵机的通用规格，底部没有突出的结构，可以直接贴装在安装平面上，输出轴的中心高度和同规格标准舵机完全一致，替换同类型其他型号舵机的时候不需要调整安装位的结构尺寸。齿轮组全部采用金属材质的设计，对应实际使用中频繁正反转、带载启停的工况，相比尼龙齿轮能承受更大的瞬时冲击载荷，空载和带载的电流参数匹配常用的航模、

　　小型机器人的供电系统，不需要额外做升压或者降压处理，供电电压覆盖常用的4.8V到6.6V区间，适配多数常规的舵机驱动板输出能力。在做结构设计的时候，用这套数模可以直接完成舵机安装位的开孔、摇臂和连杆的连接结构设计，甚至可以直接在装配环境里模拟舵机0到55度的摆动行程，验证整个执行机构的运动范围是否满足设计要求，避免加工装配后才发现行程不足或者结构干涉的问题。
