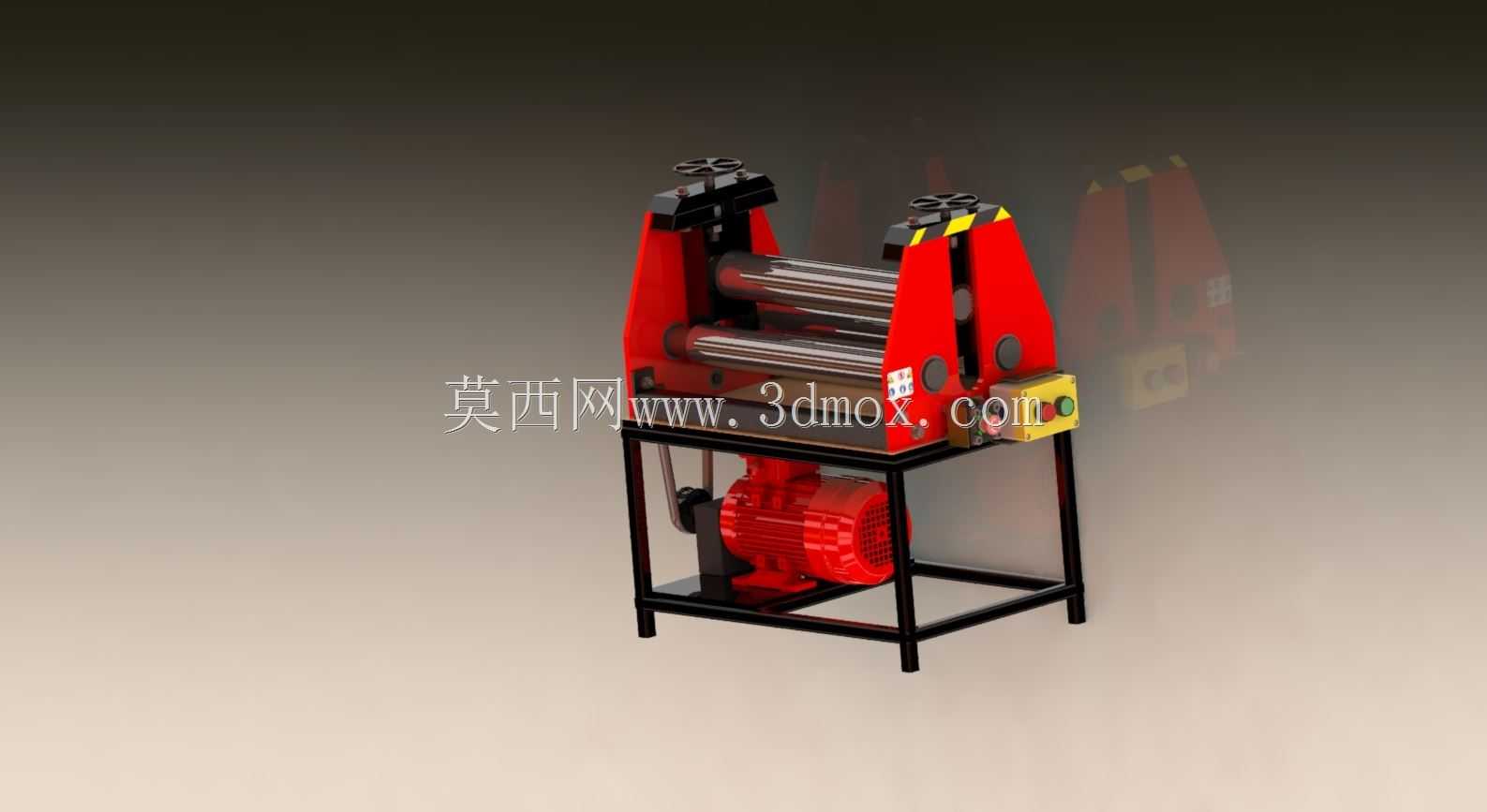

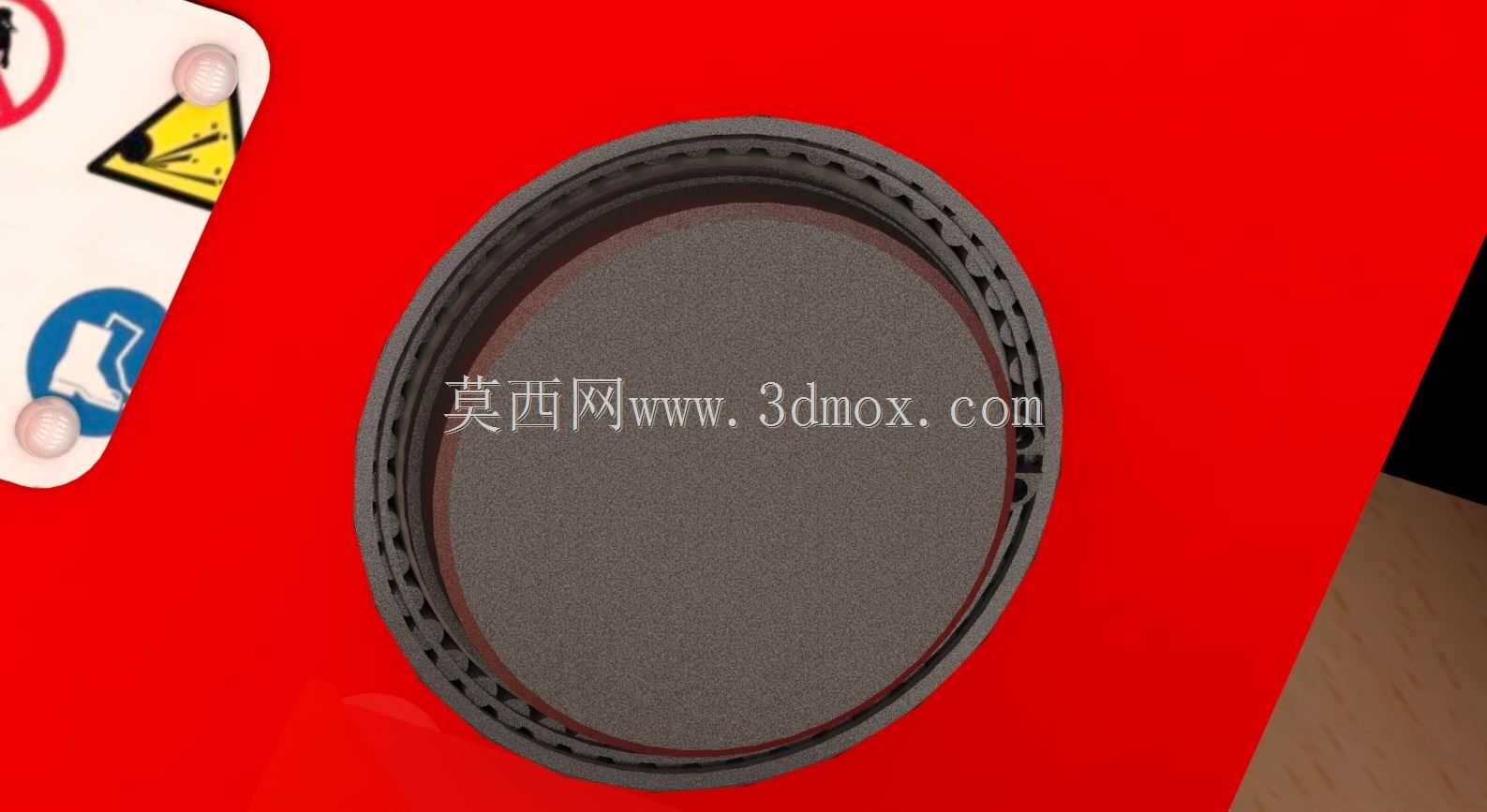

小型三辊式钣金卷板折弯加工设备

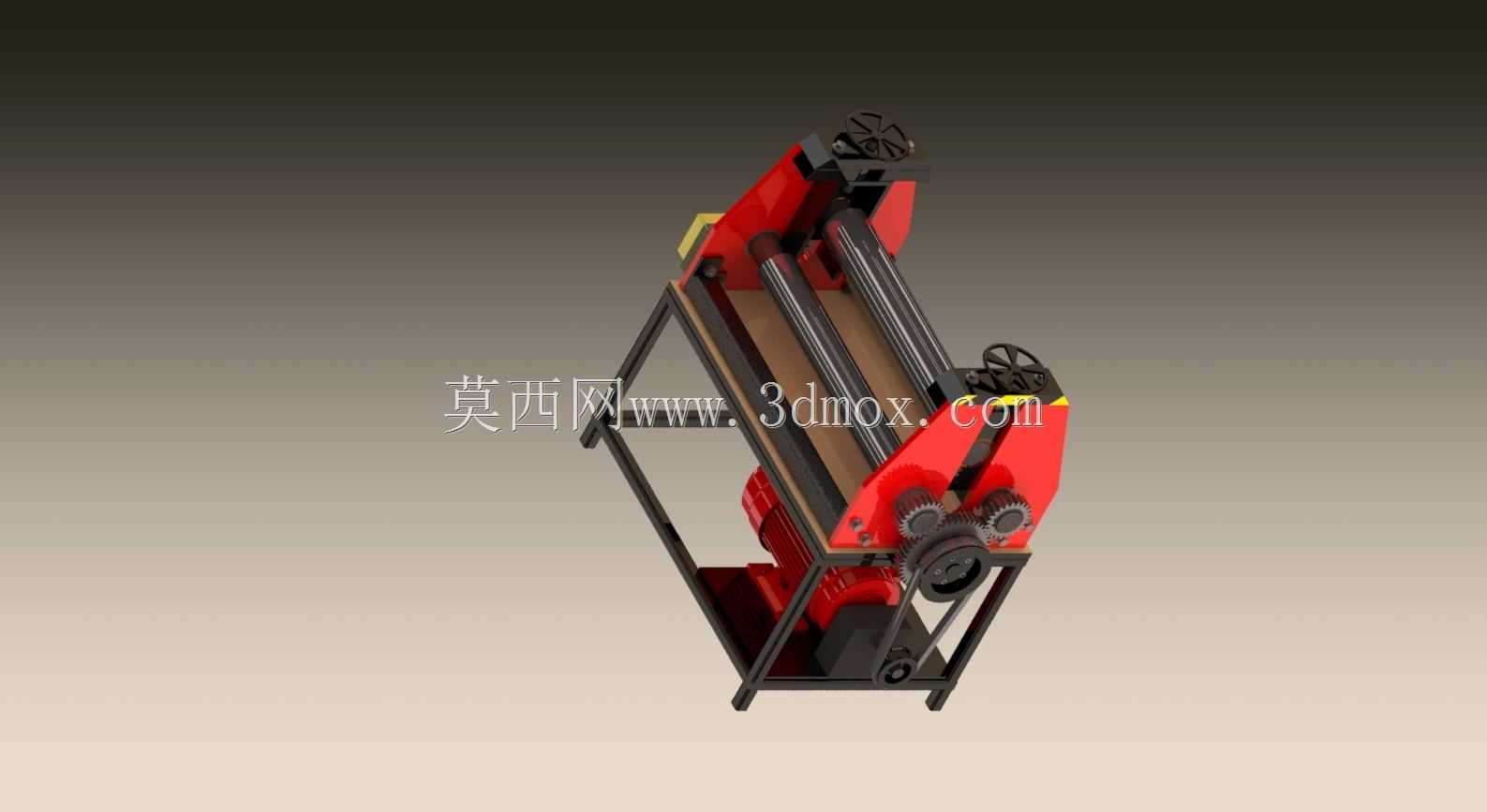

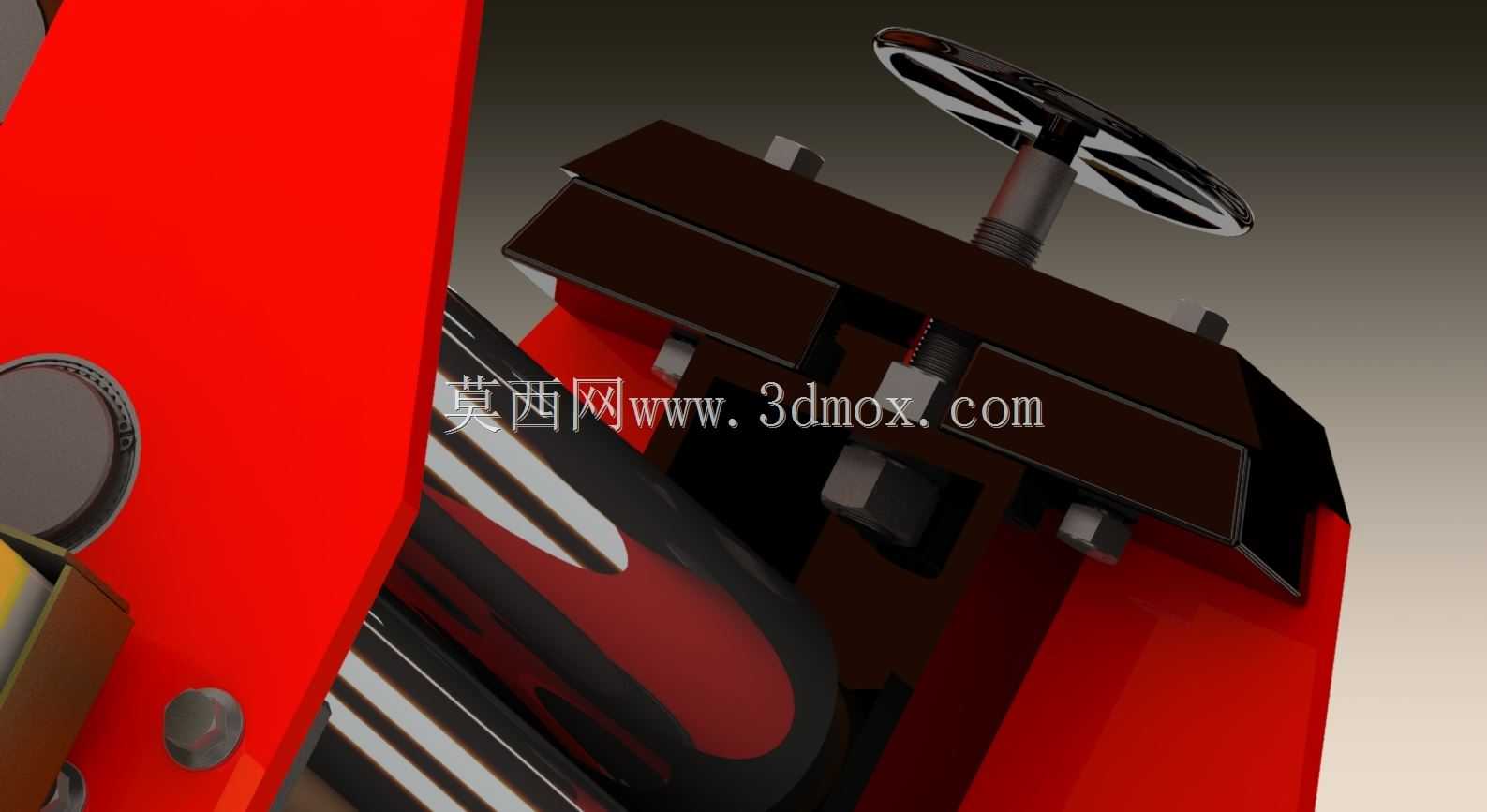

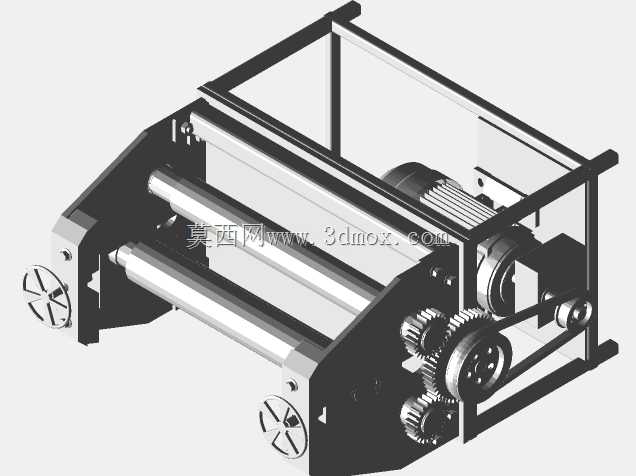

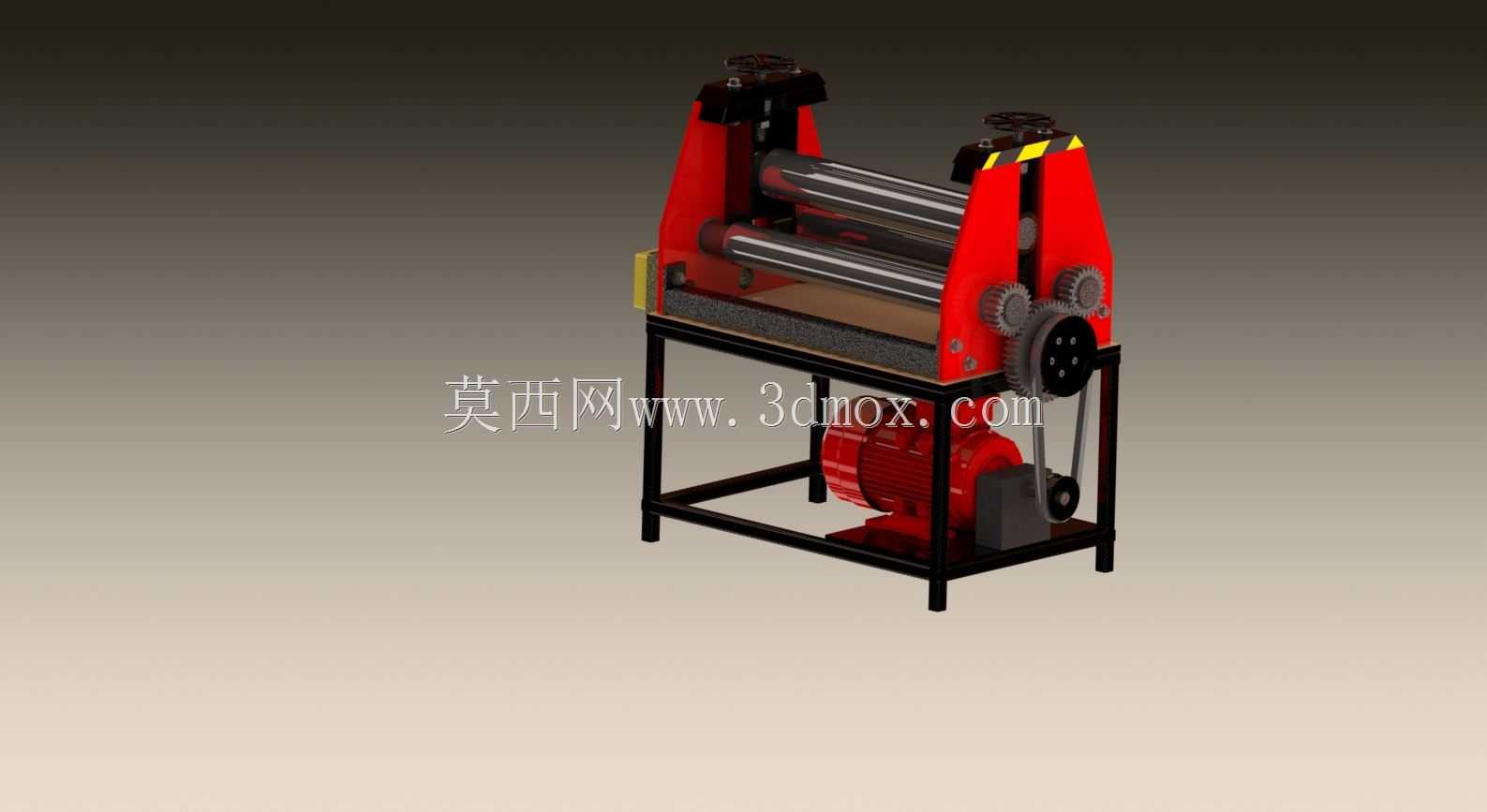

　　在小型五金加工、通风管道制作、薄板五金件生产的车间场景里，这类小型三辊结构的钣金加工设备是薄板成型工序的核心实用装备，区别于大型数控折弯机的大吨位、大占地特性，这类设备主打1-3mm厚度普通碳钢板、镀锌板、薄铝板的卷圆、小半径折弯成型作业，适配小型加工门店、小规模五金加工厂的多品种小批量生产需求，不需要复杂的数控编程，普通操作工经过简单培训即可上手操作。从结构设计逻辑来看，设备采用三辊平行排布的核心成型结构，上辊为主动压合辊，下侧两根辊为从动送进辊，通过手轮调节上辊的下压量来控制板材的弯曲半径，辊身采用实心圆钢精加工后表面镀硬铬处理，避免长期接触金属板材出现表面划伤、锈蚀问题，保证成型后板材表面质量。

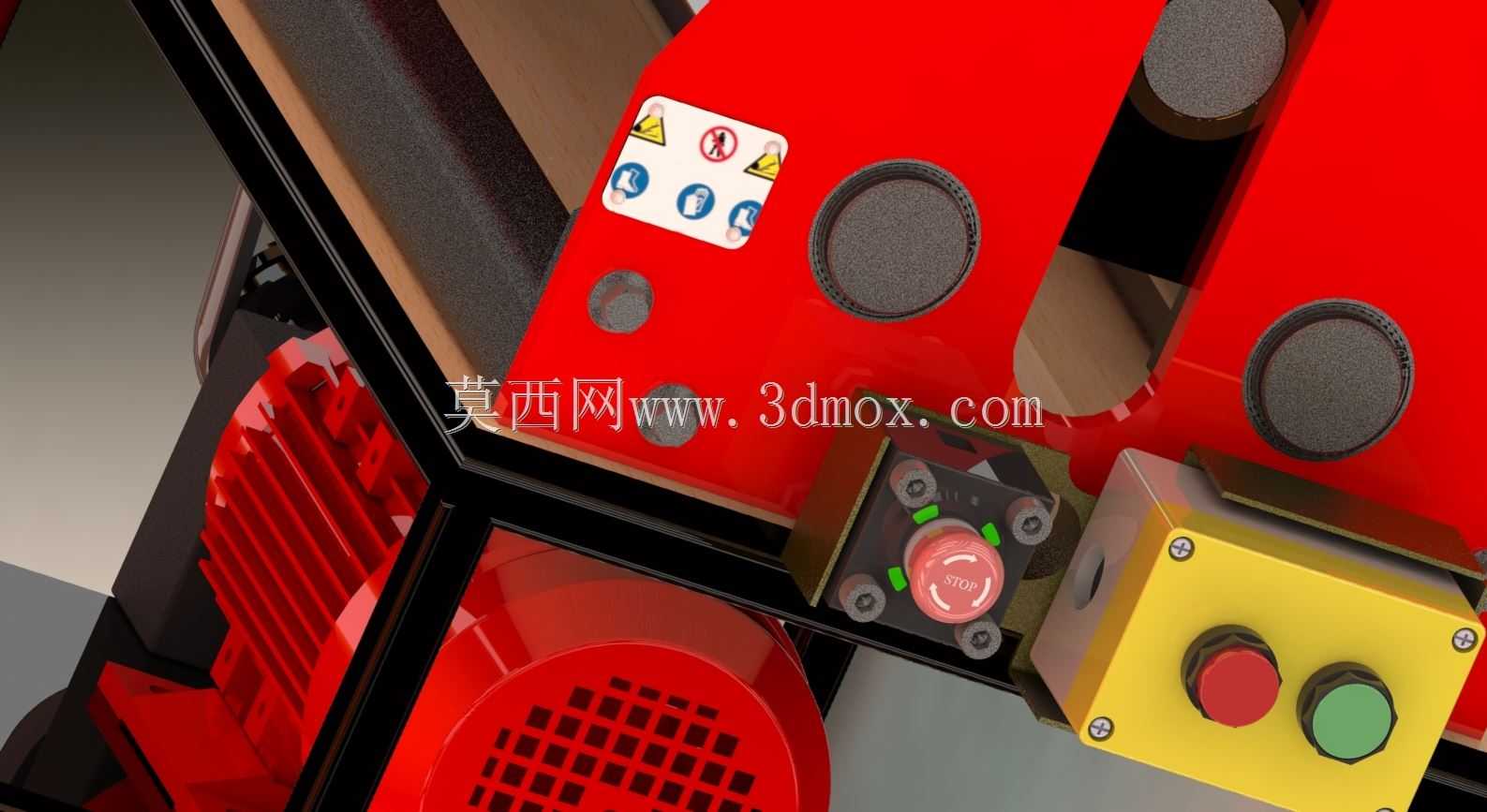

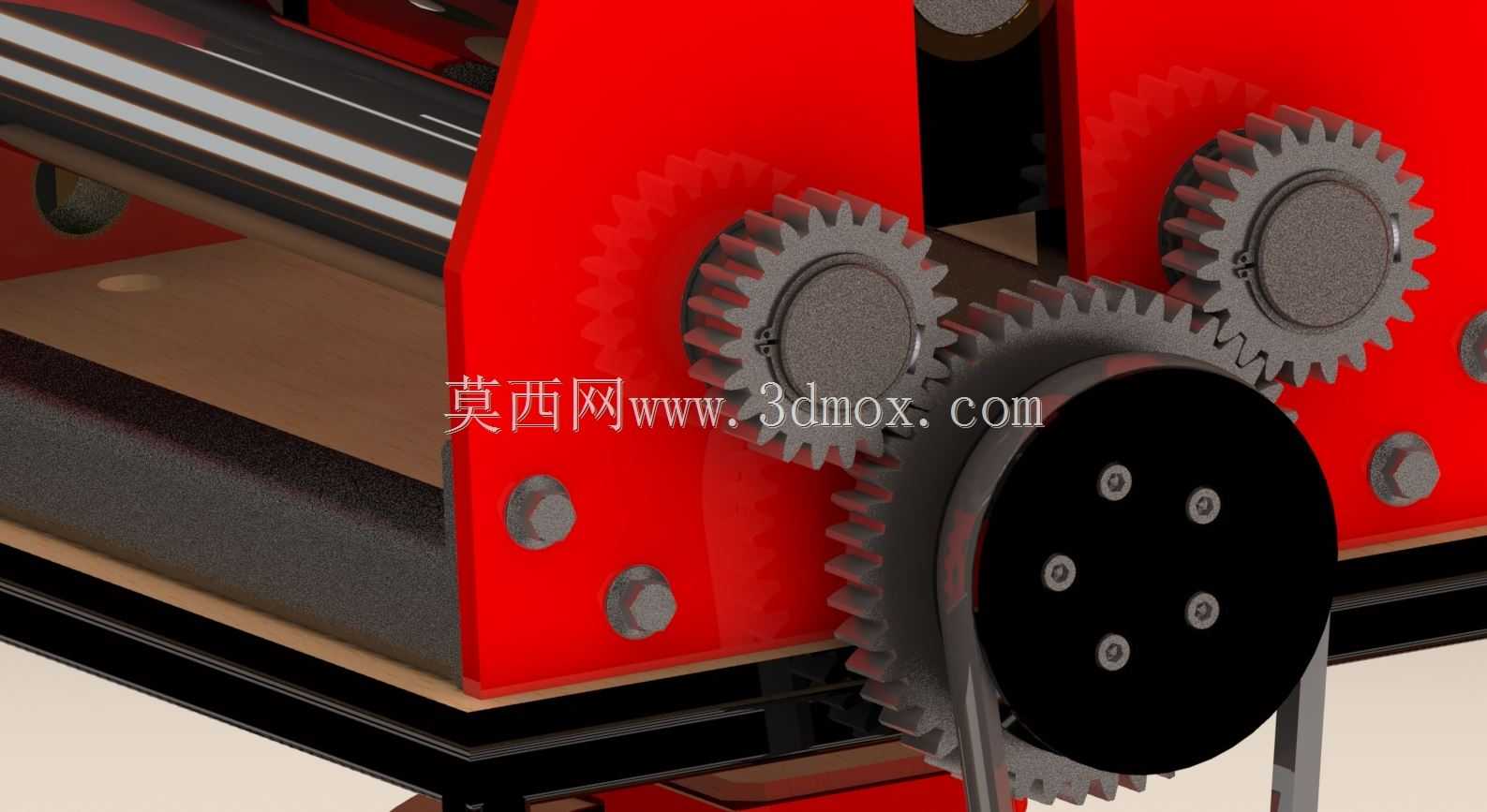

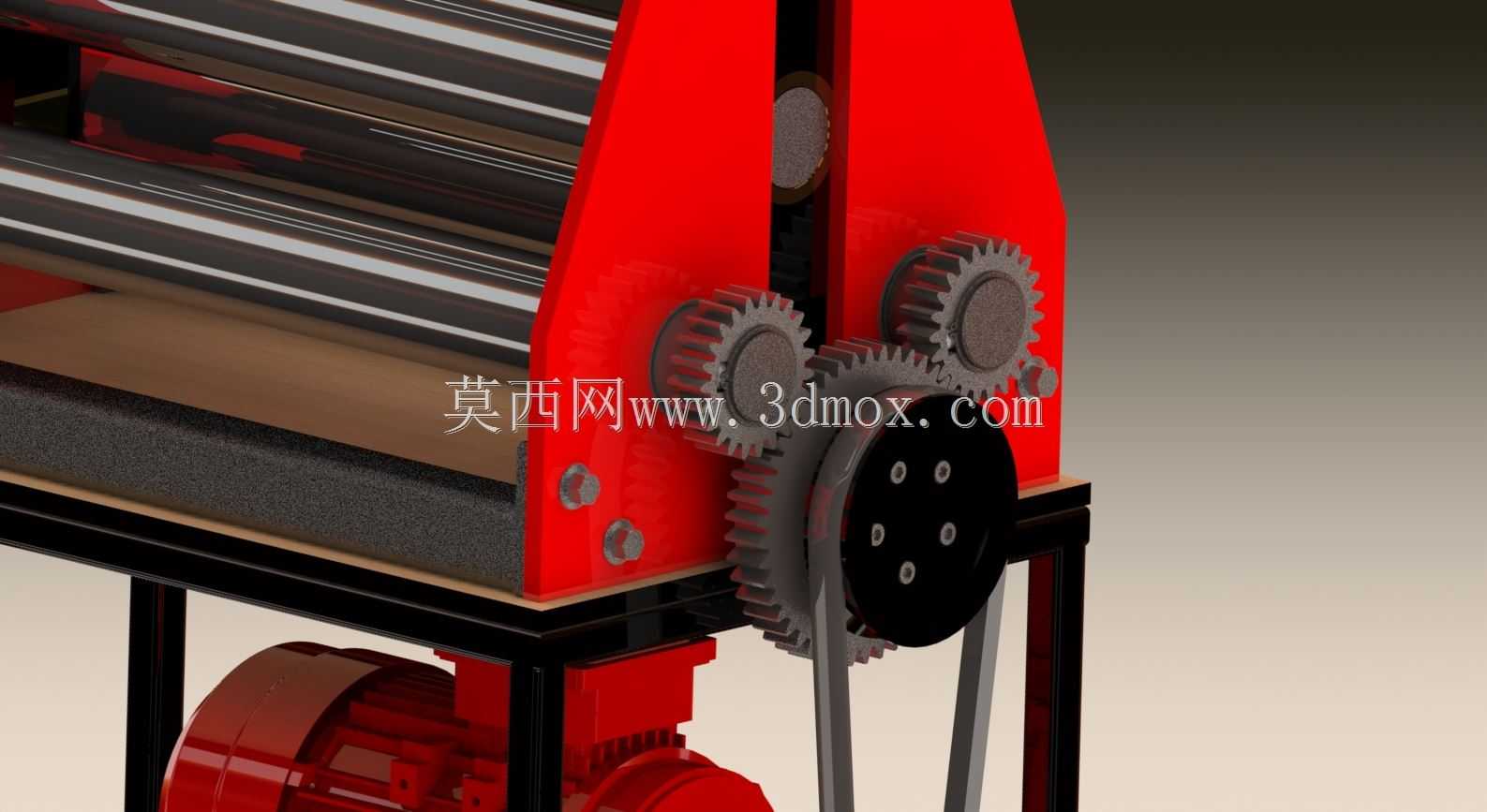

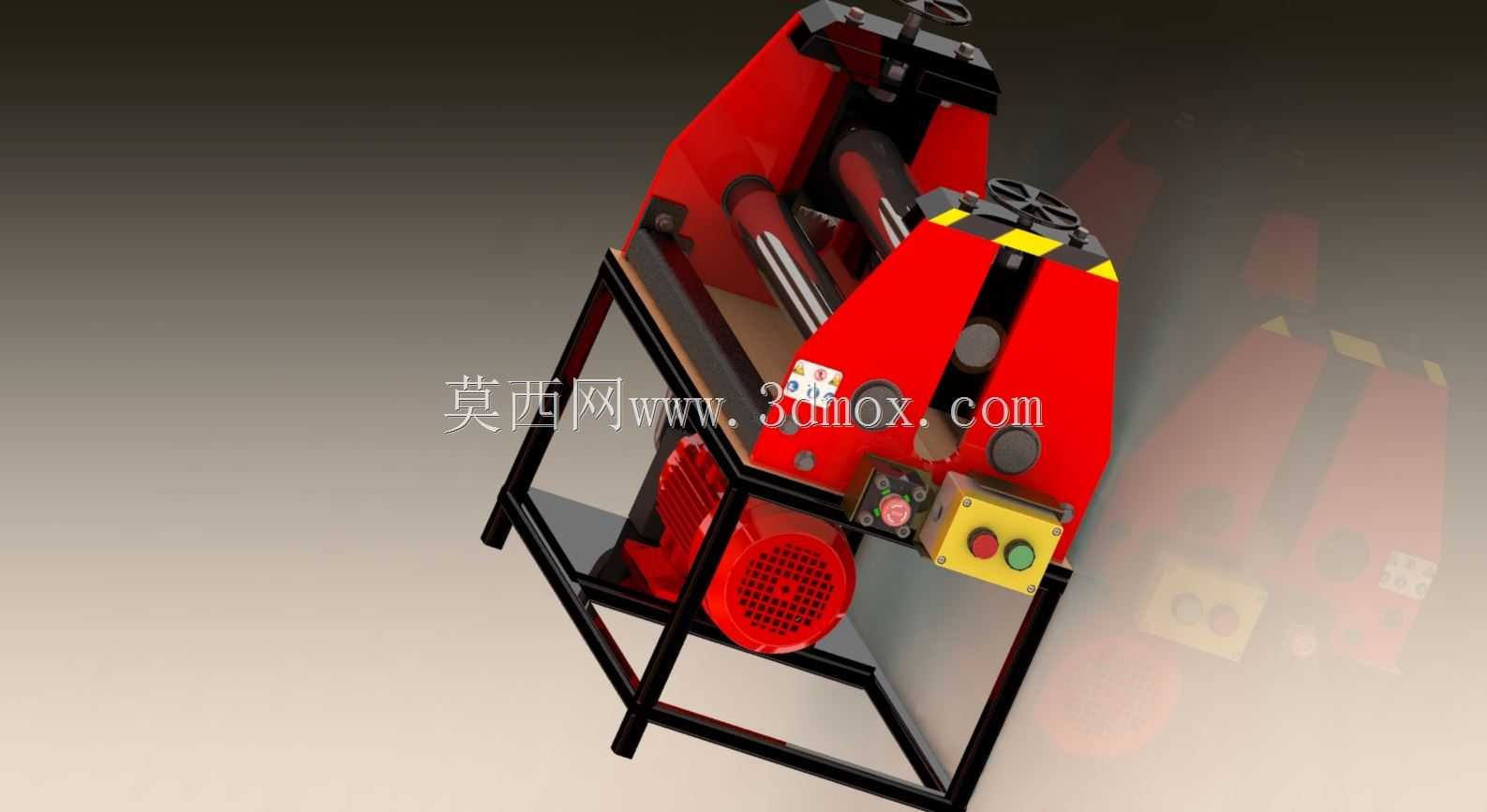

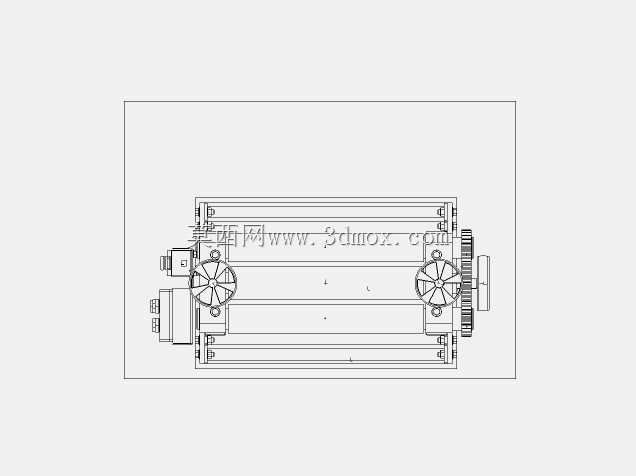

　　设备的动力端采用一体式减速电机直连下辊传动链，省去了复杂的皮带传动张紧结构，减少日常维护点位，电机安装在机架下部的空腔内，既充分利用了机架的下部空间，又通过机架的型钢框架形成防护，避免加工过程中金属碎屑、边角料掉落砸伤电机。机架部分采用方管焊接框架结构，焊接后经过整体去应力退火处理，再进行安装面的铣削加工，保证三根辊轴的安装平行度误差控制在0.1mm/m以内，避免辊轴倾斜导致板材卷制过程中出现跑偏、锥度问题。设备的操作按钮盒集中布置在机架右侧的立柱上，包含正转、反转、急停三个核心操作元件，操作高度适配成年操作工站立操作的舒适区间，不需要弯腰或者抬手即可完成所有操作动作。从安装边界来看，设备整体占地尺寸约为长800mm、宽600mm、

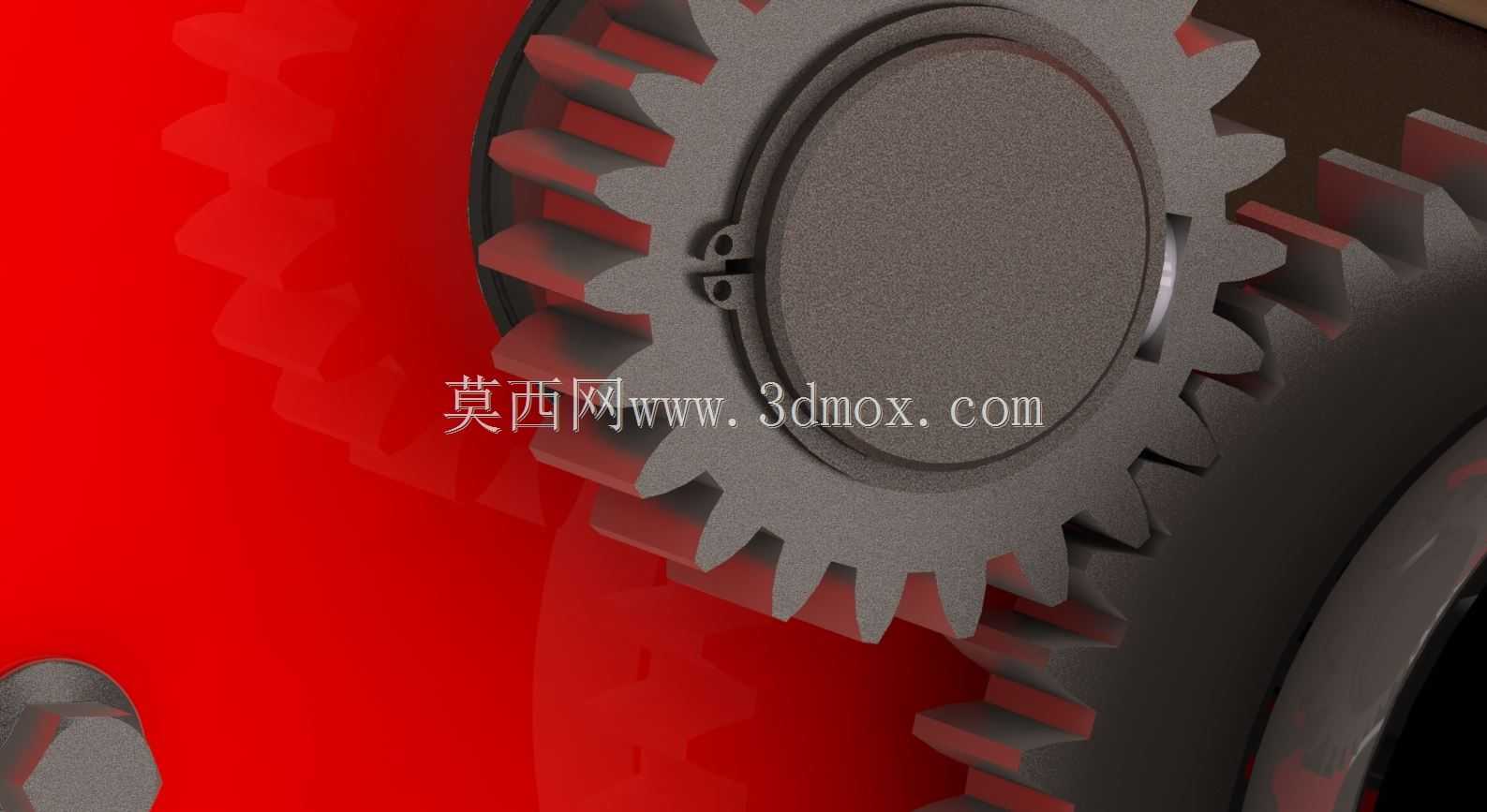

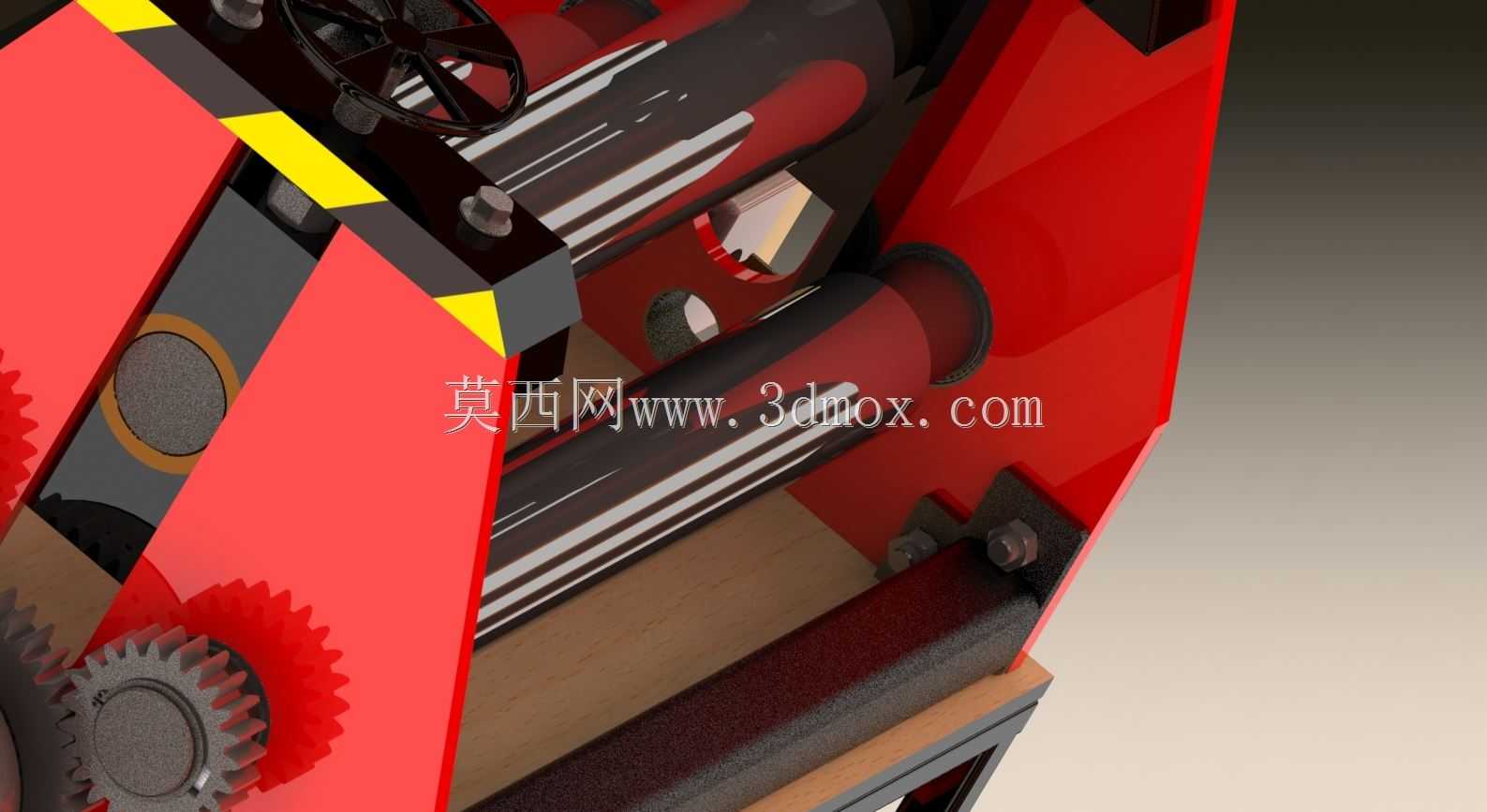

　　高1100mm，底部四个支脚预留了膨胀螺栓安装孔，直接固定在水泥地面上即可使用，不需要额外做设备基础，车间移位时只需要拆卸膨胀螺栓，用手动液压叉车即可完成转运，适配小型车间经常调整设备布局的需求。设备上部设置了可调节的板材导向挡条，在卷制直筒类工件时可以快速定位板材的进料角度，保证卷制后工件的接缝平直，减少后续焊接对位的工作量。在实际使用场景中，这类设备可以完成薄钢板的卷圆、弧形折弯、小角度折边等多种成型工序，配合简单的辅助工装还可以完成角钢、扁钢的弯圆作业，覆盖小型钣金加工场景下80%以上的薄板曲面成型需求，相比大型数控设备采购成本仅为其几十分之一，能耗也仅为1.5kw，日常使用成本极低，非常适合小规模加工场景的柔性生产需求。设计过程中特意将传动齿轮、链条等运动部件全部布置在机架内侧的封闭空腔内，外部加装薄钢板防护罩，避免操作工误触运动部件造成工伤，同时也能阻挡加工产生的金属碎屑进入传动部件，延长传动件的使用寿命。
