金属板材辊压成型弯辊设备结构设计

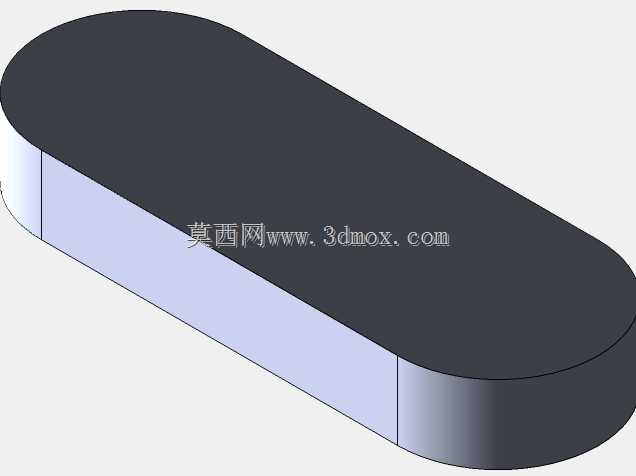

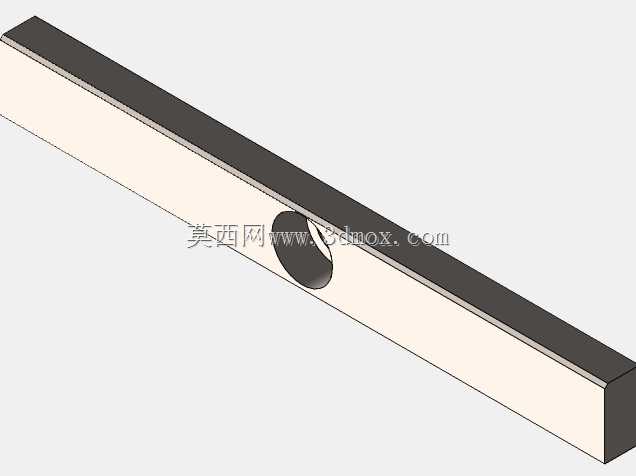

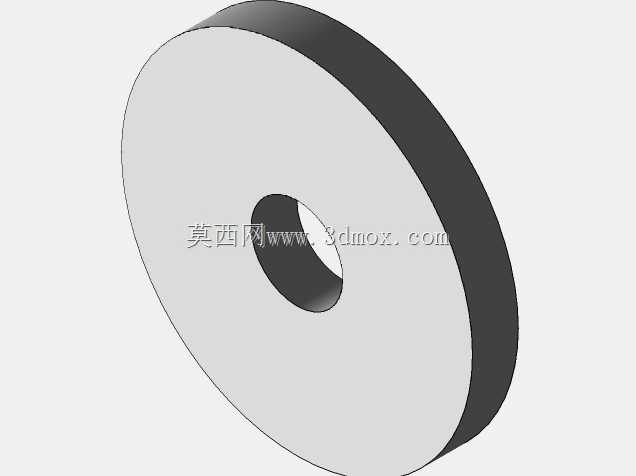

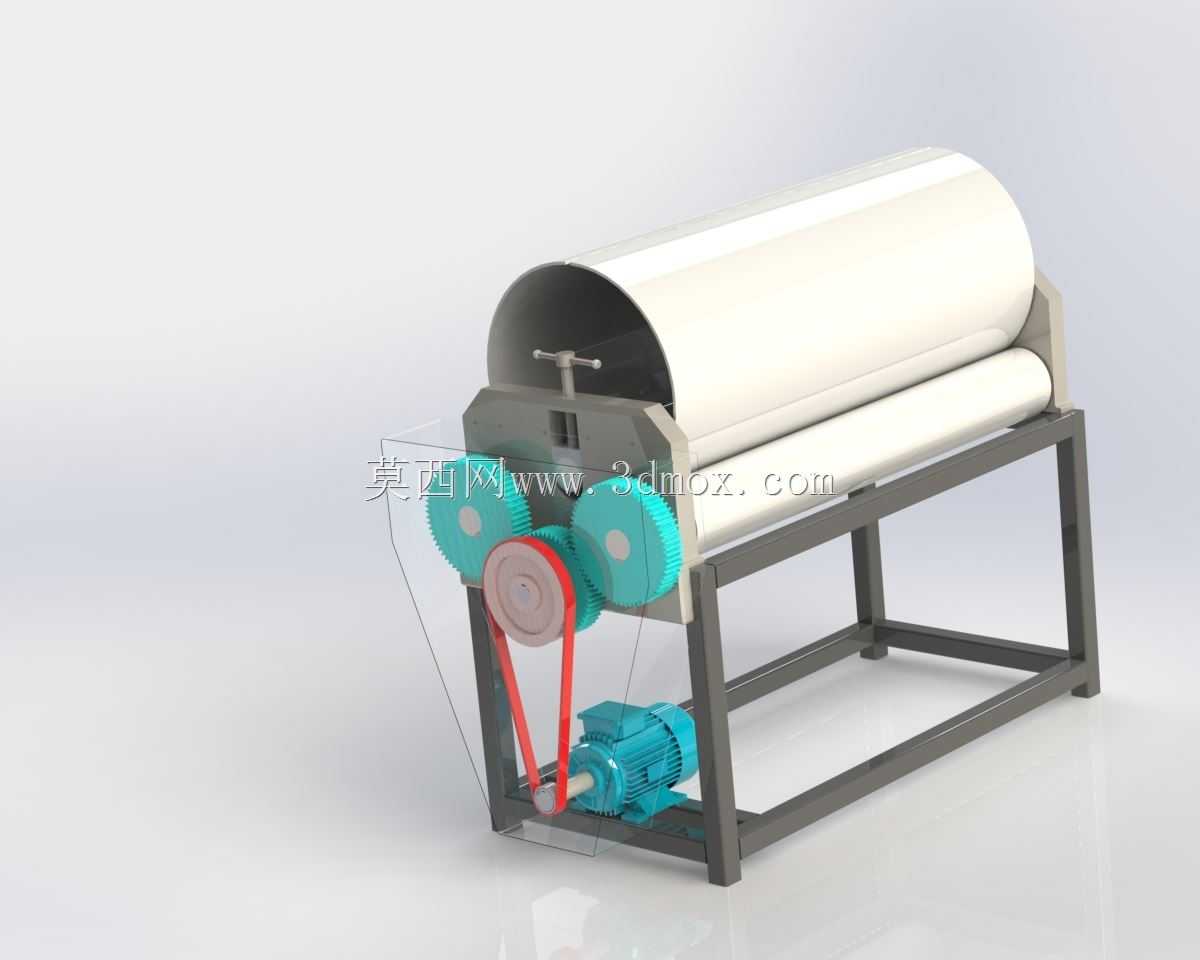

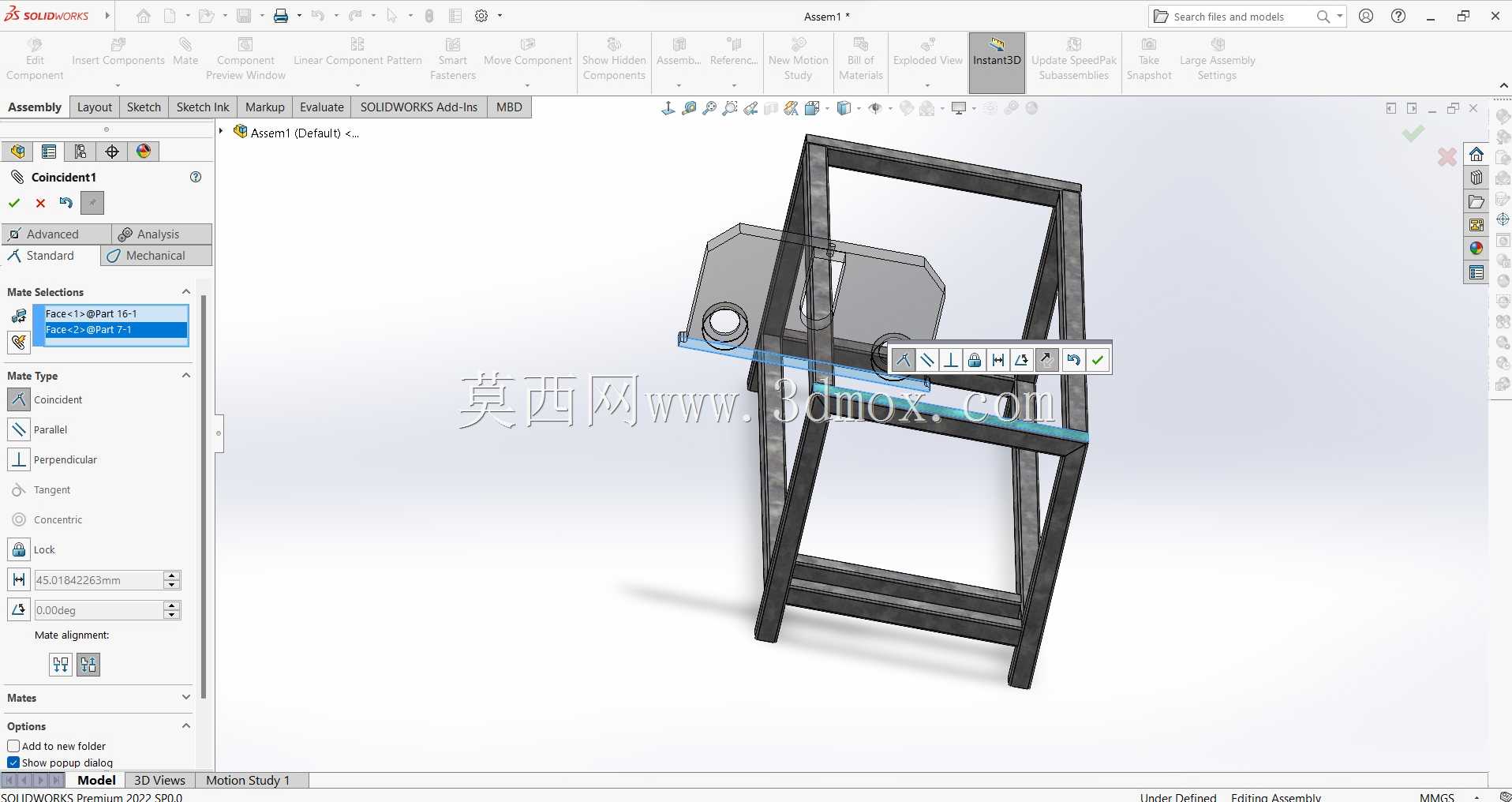

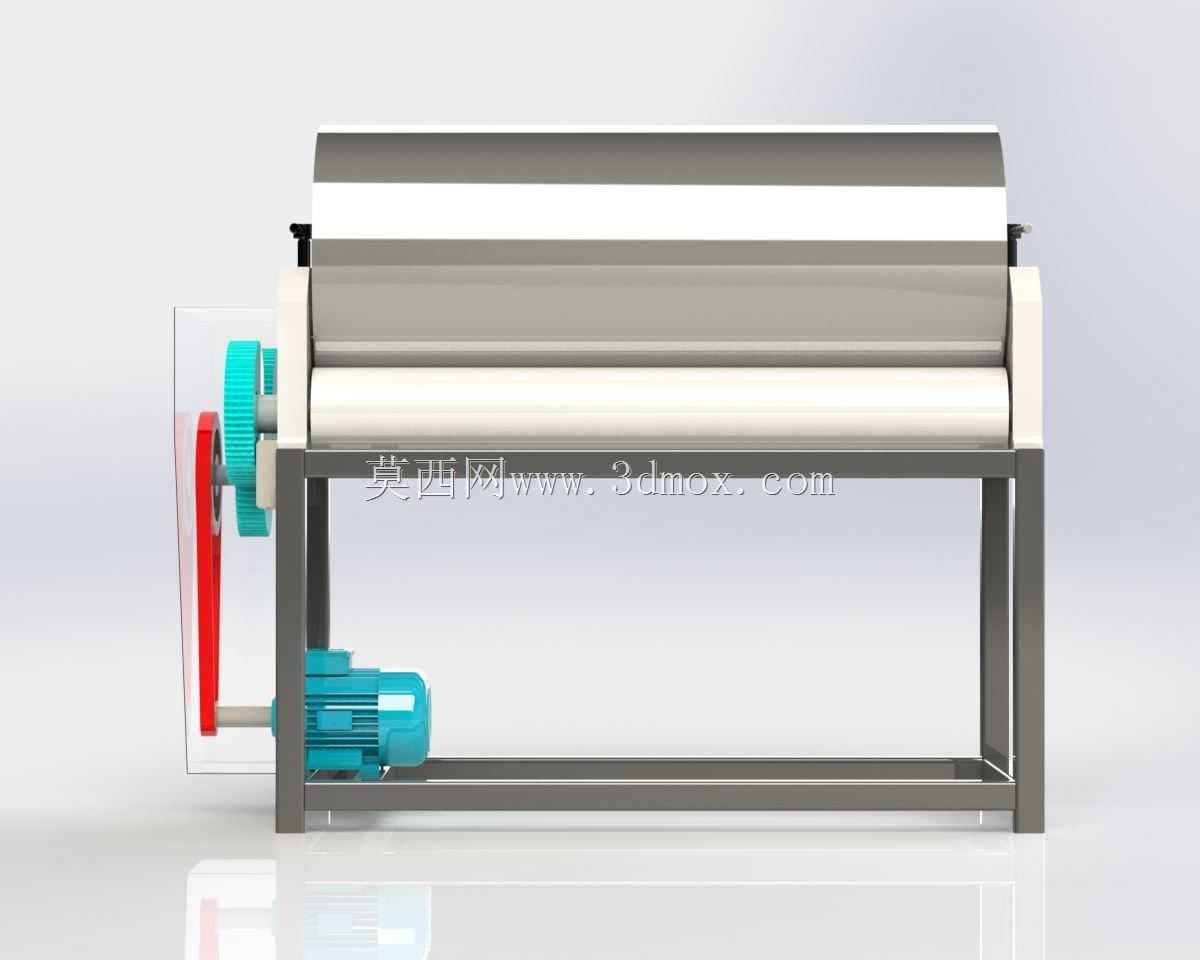

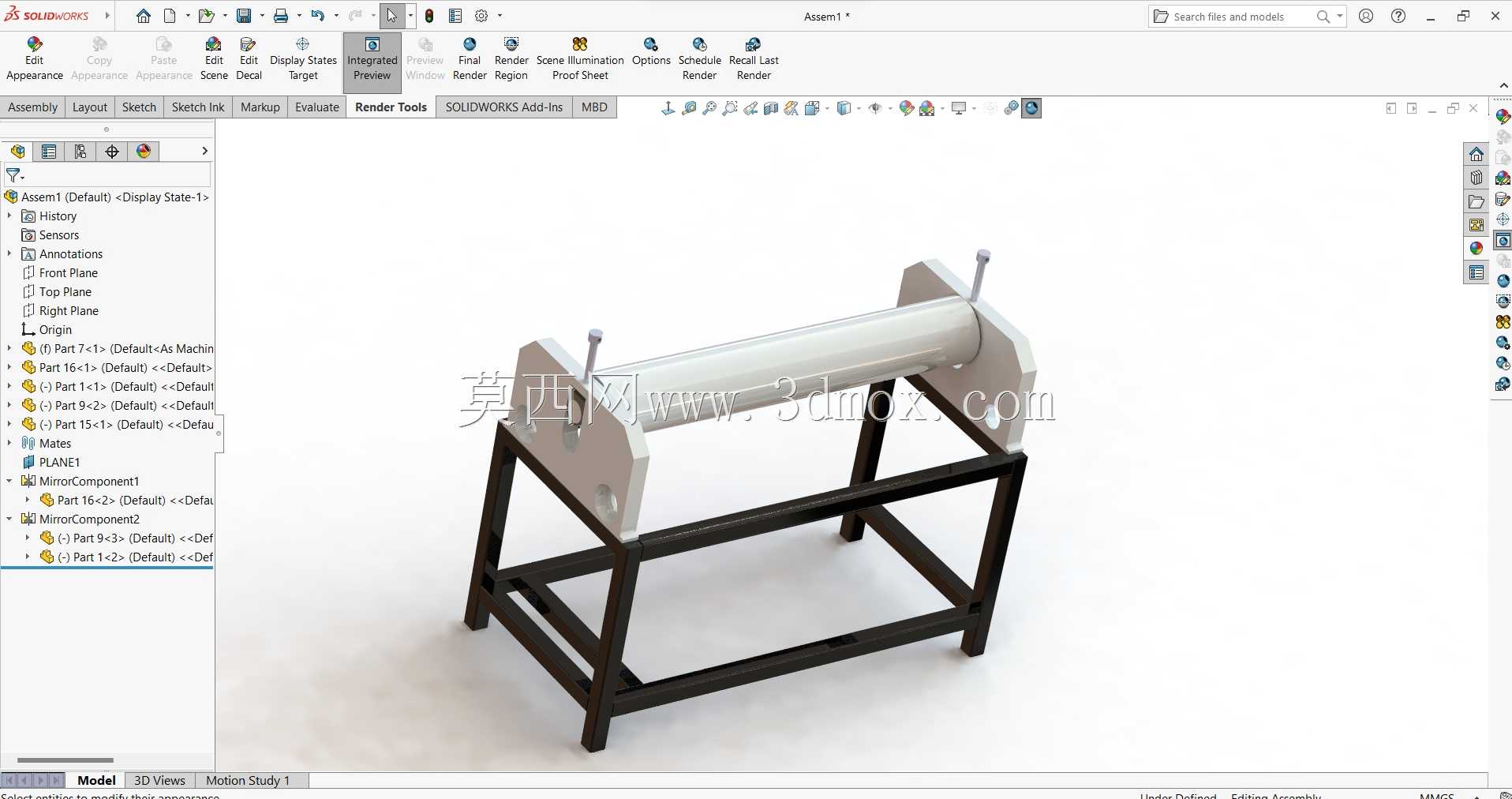

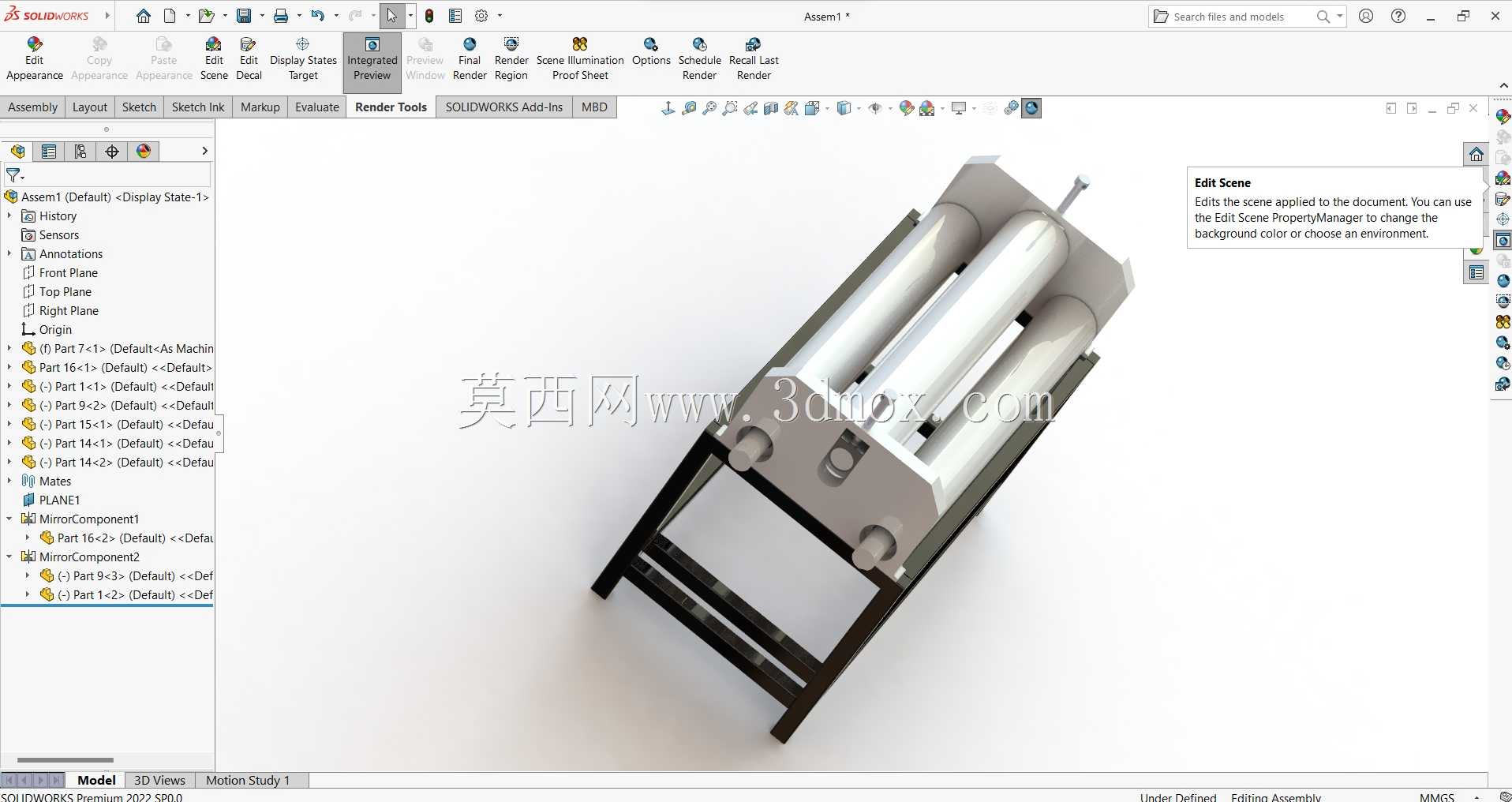

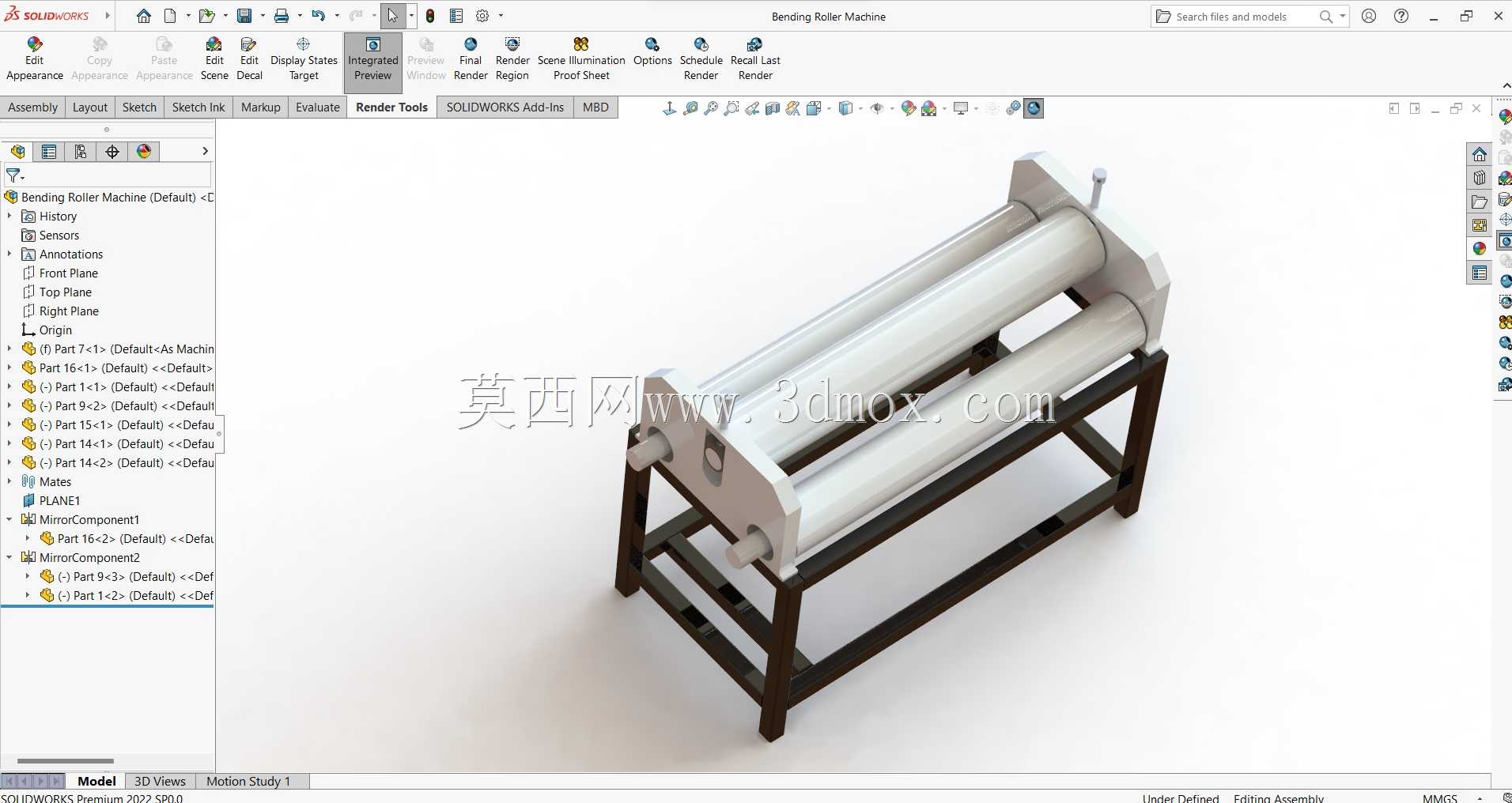

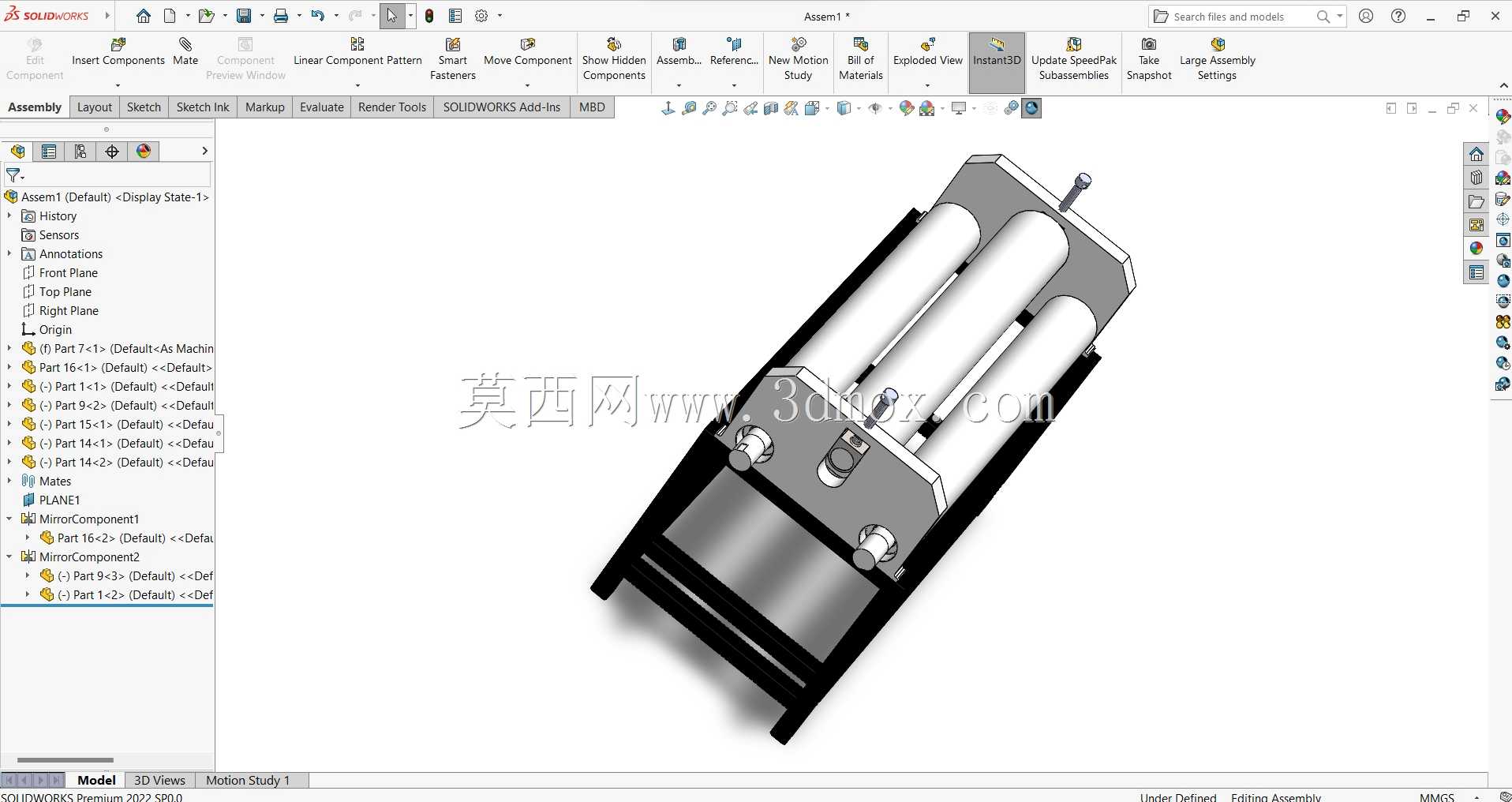

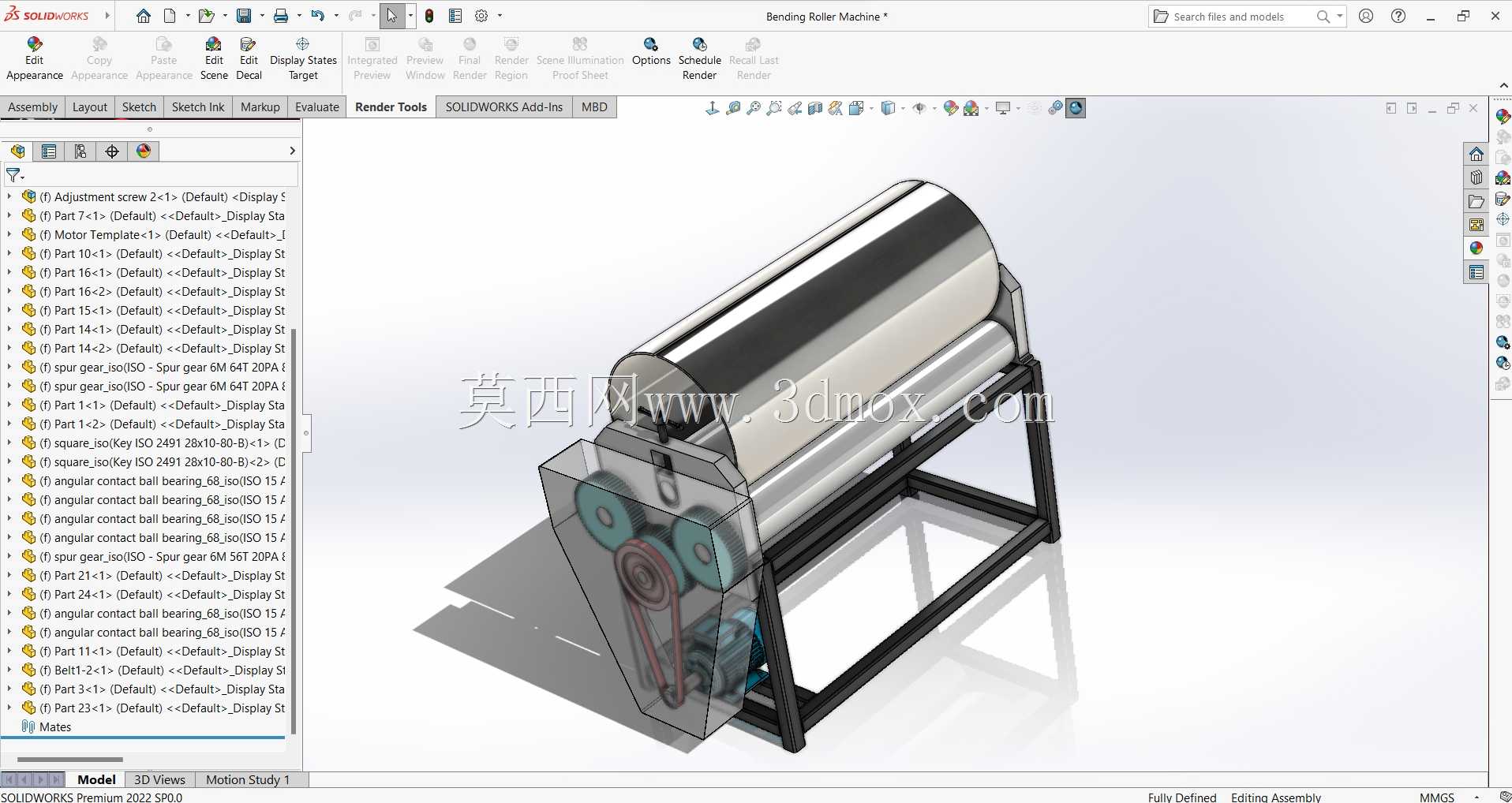

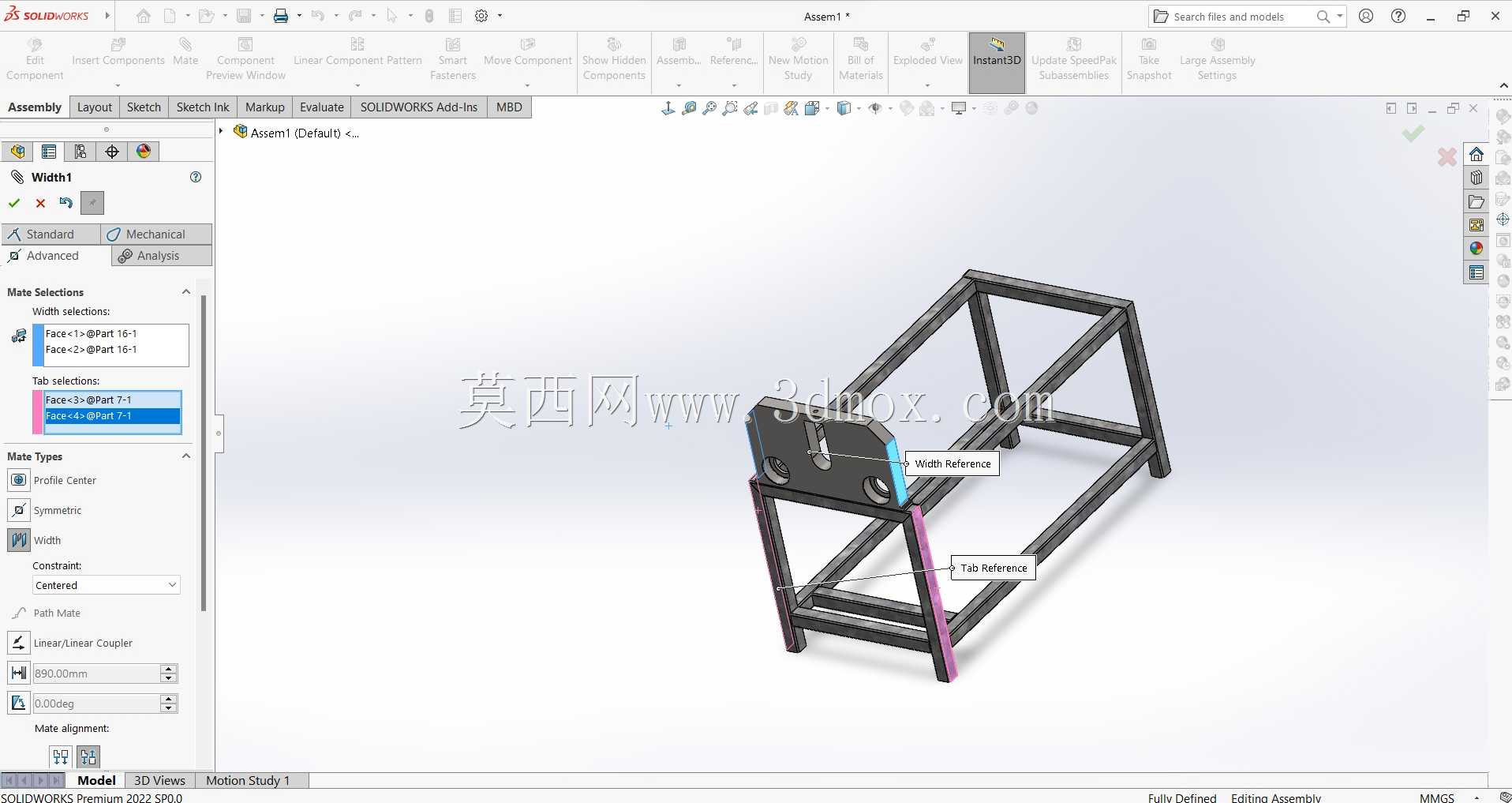

　　这款弯辊设备主要面向金属板材连续成型加工场景，在钣金加工、金属容器制造、型材预弯工序中承担核心辊压作业，可对不同厚度的冷轧钢板、镀锌板等金属卷材实现连续曲率弯曲成型，替代传统分段压弯的低效加工模式，适配中小批量钣金件的连续生产需求。设备整体采用框架式焊接机架结构，底部采用矩形型钢拼焊成型，机架支腿预留了地脚螺栓安装孔位，可直接固定在混凝土地面或设备安装平台上，整体安装边界控制在长1800mm、宽900mm、高1200mm范围内，无需额外预留过大的操作检修空间，适配常规中小型机加工车间的工位布局。核心作业单元采用平行辊轴排布结构，主工作辊表面做镀硬铬处理，降低板材输送过程中的摩擦阻力，同时避免辊面锈蚀划伤板材表面，

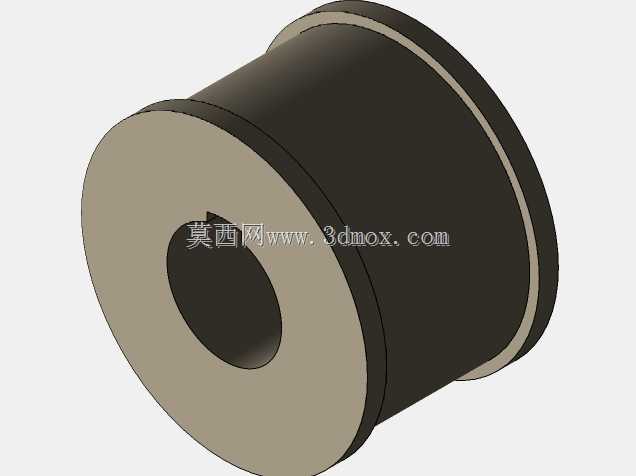

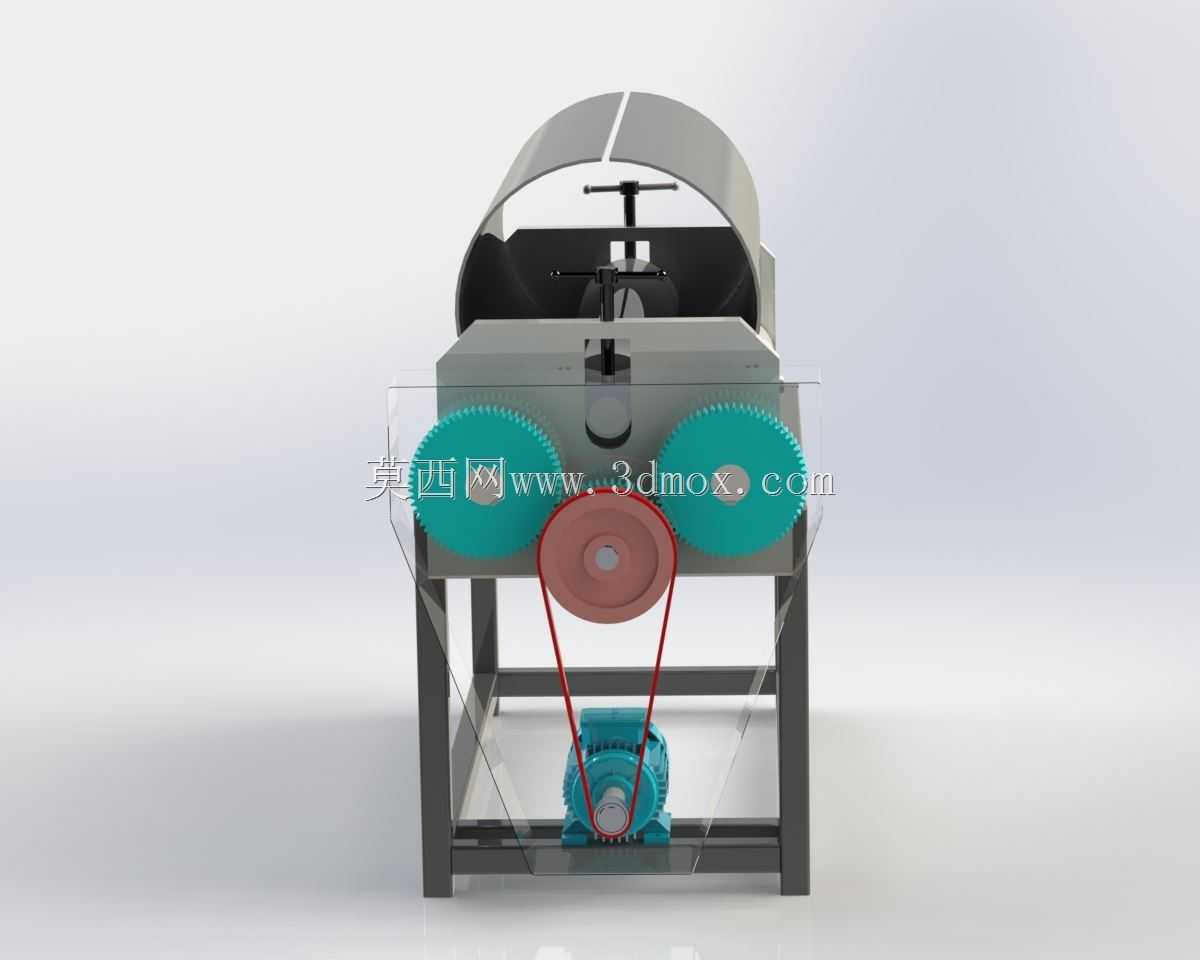

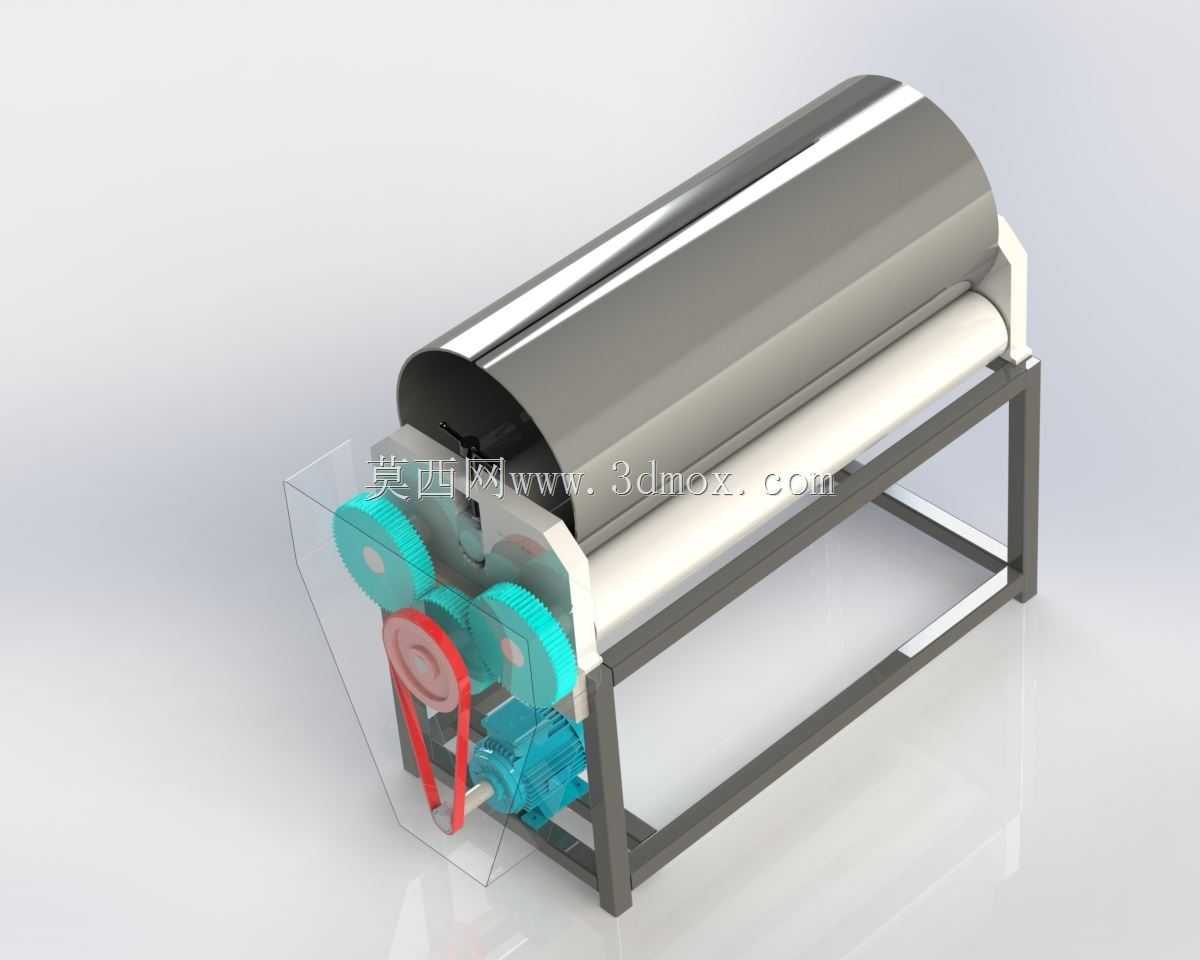

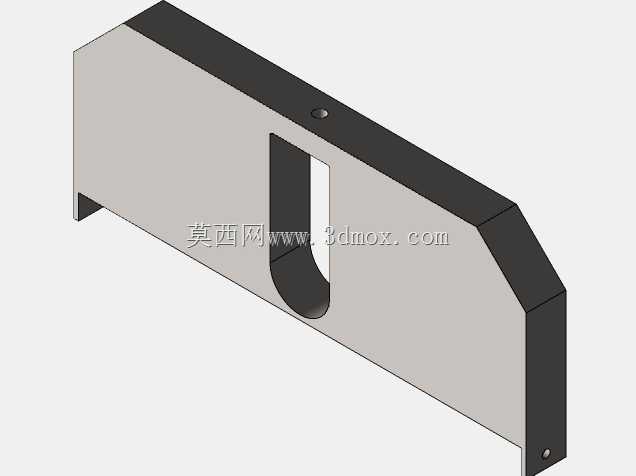

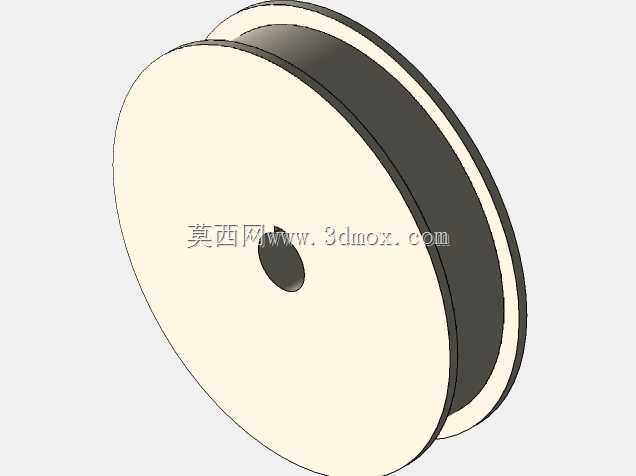

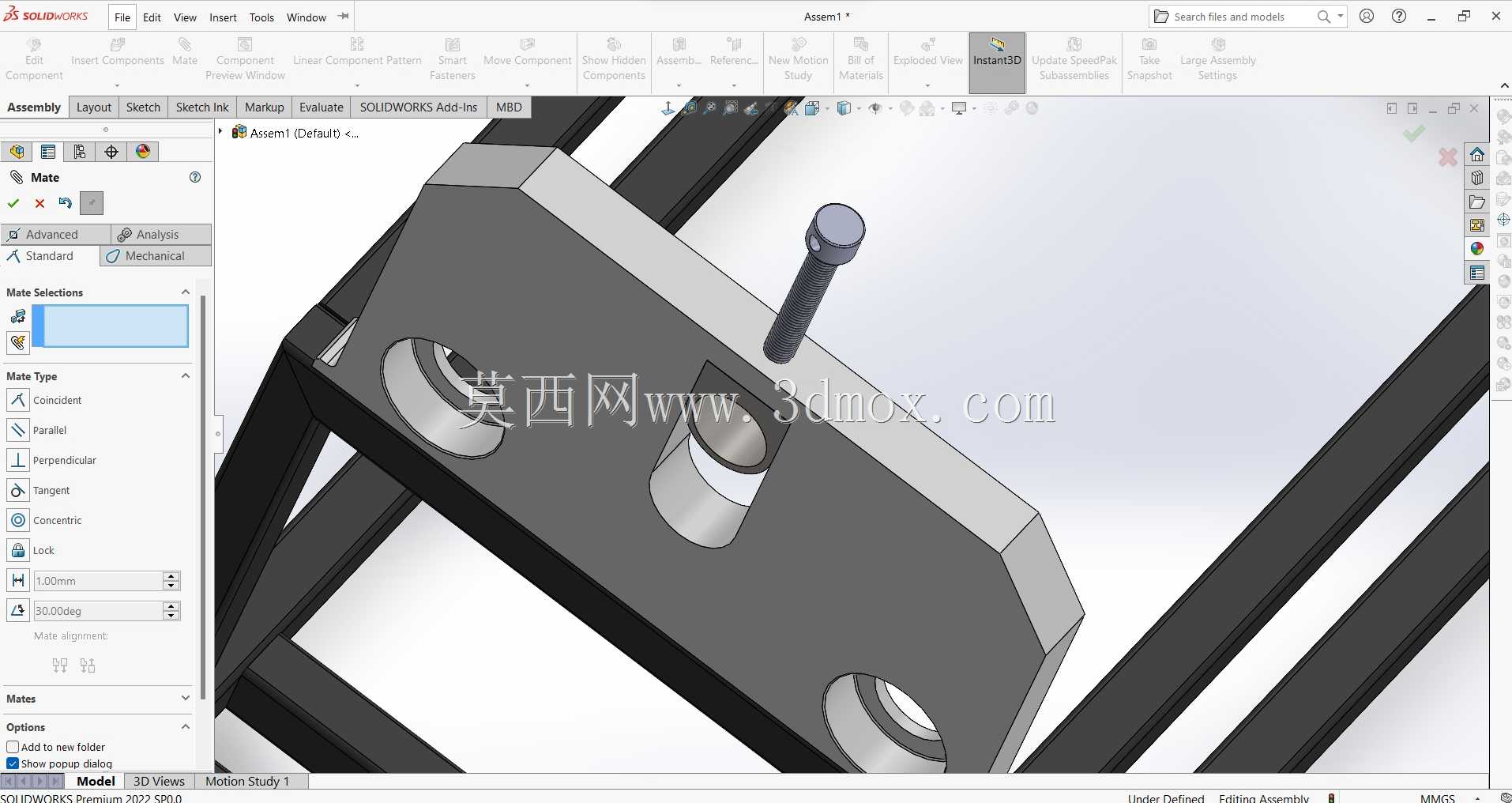

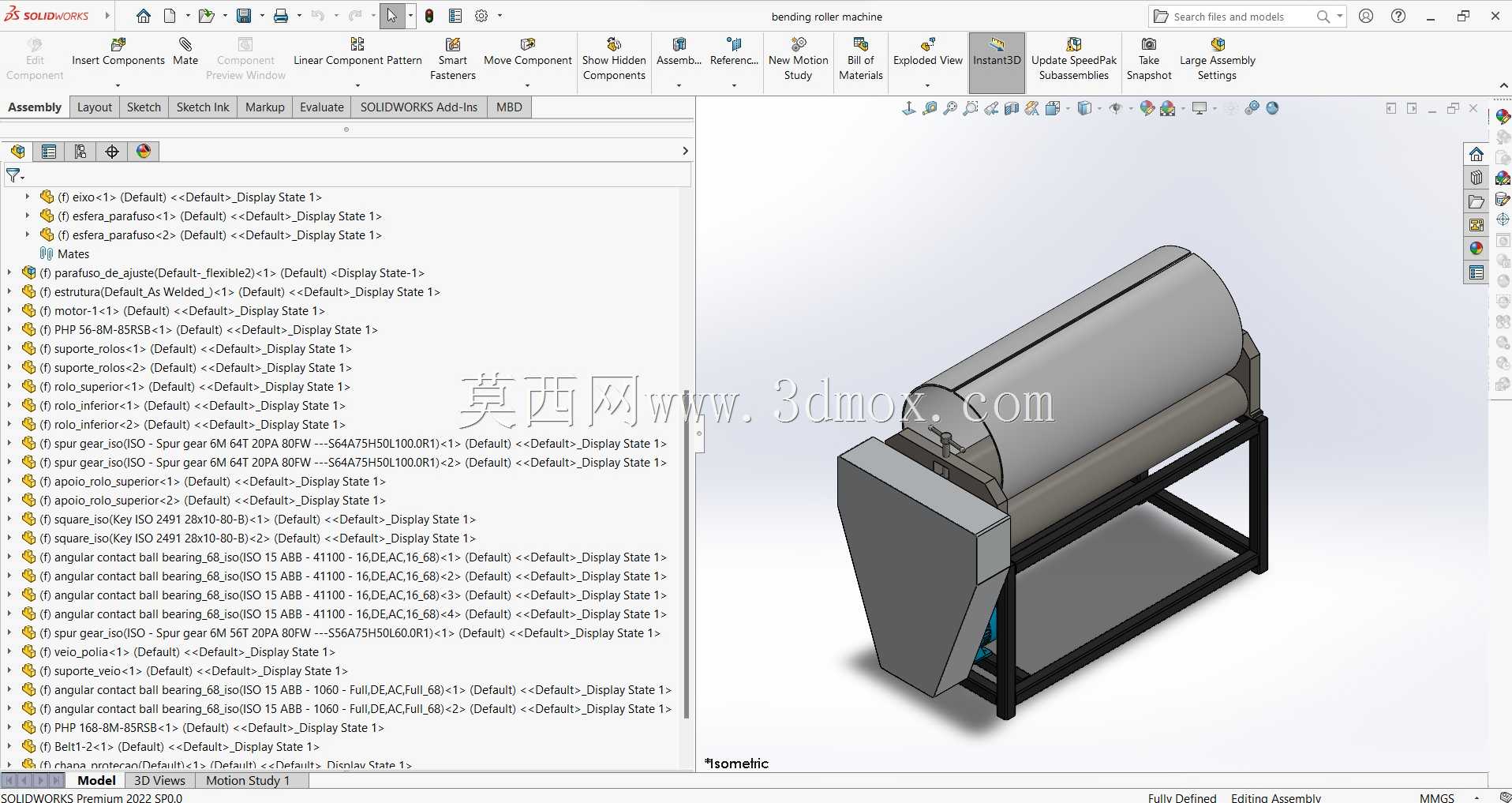

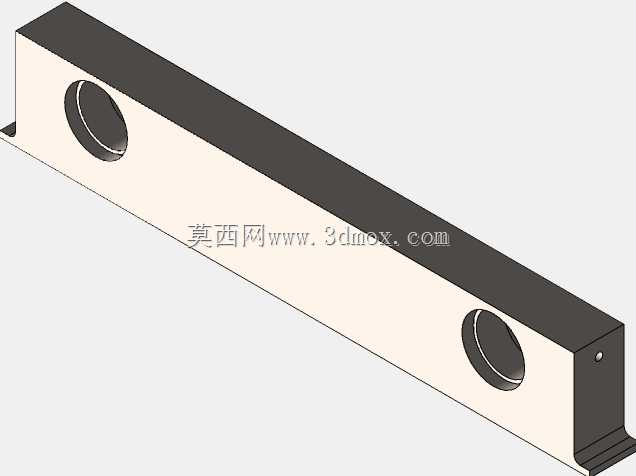

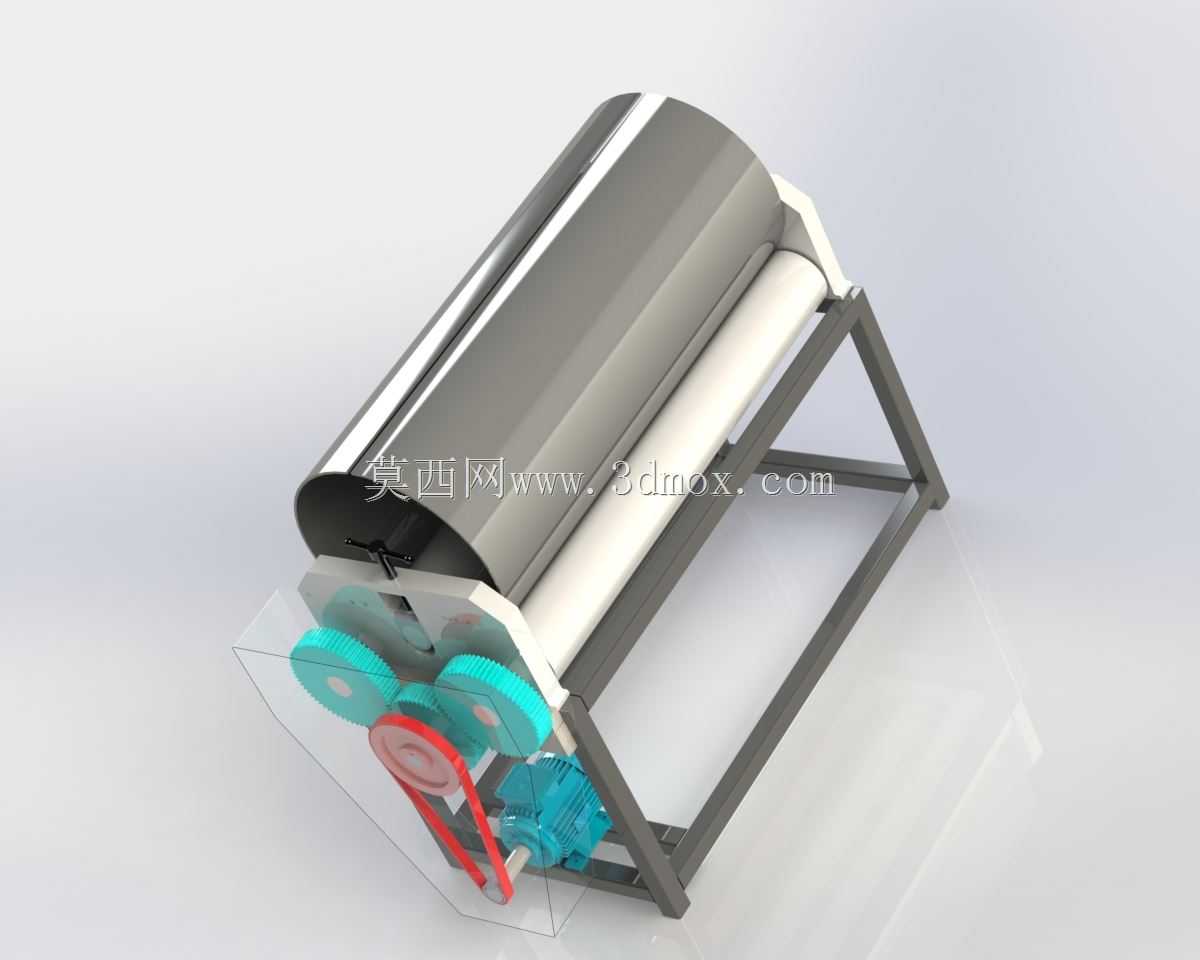

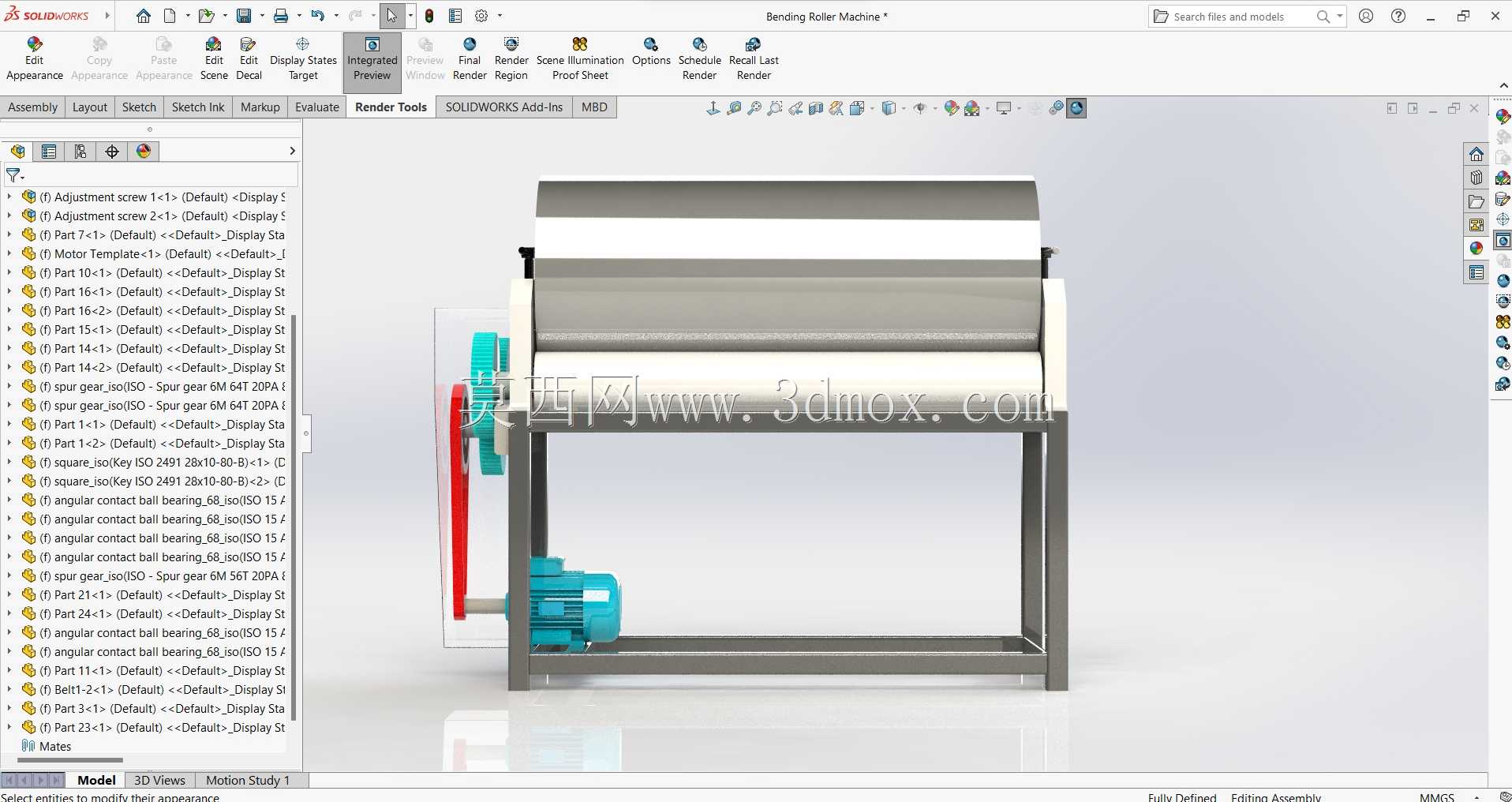

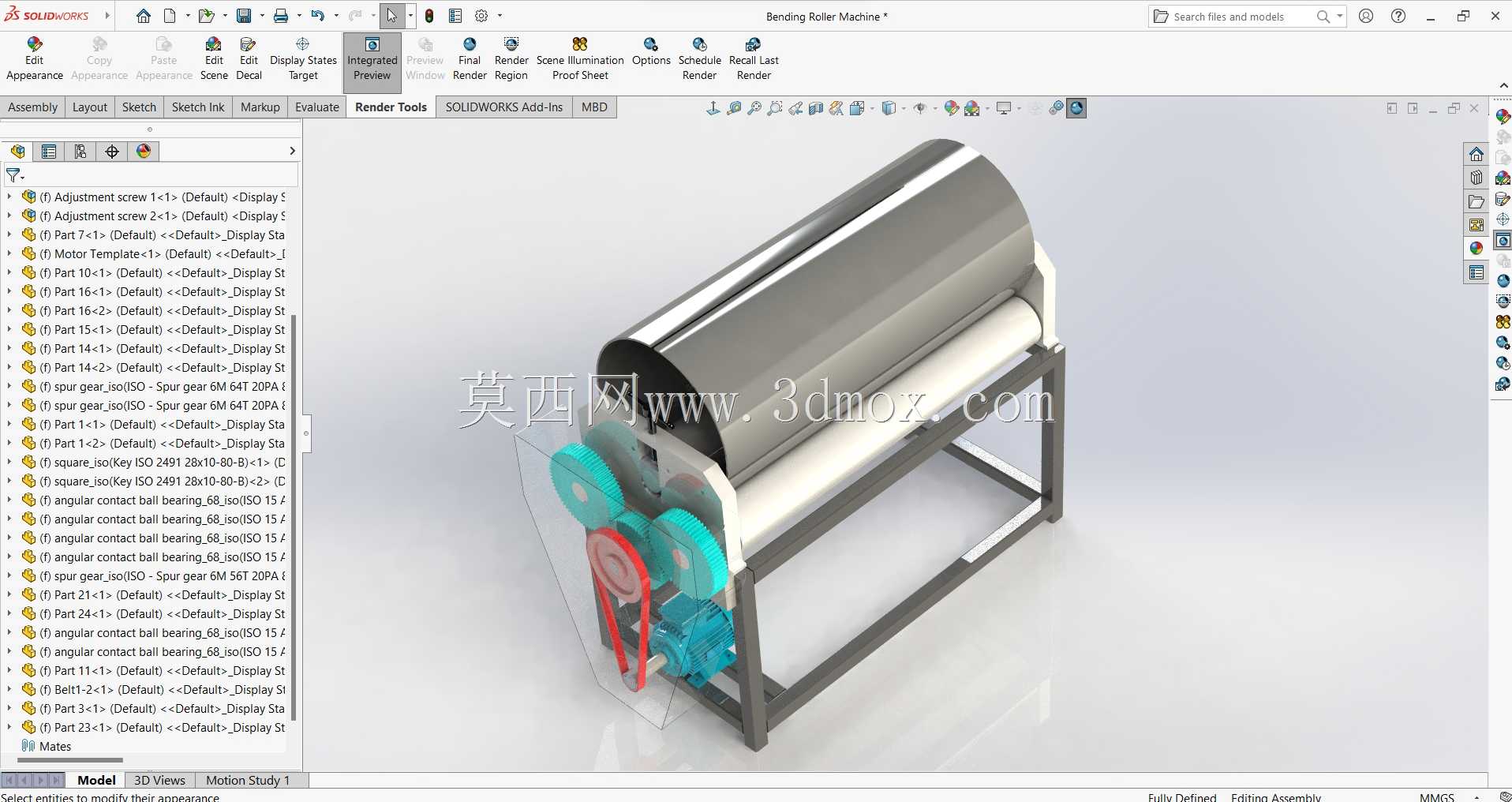

　　辊轴两端采用带座调心轴承支撑，可补偿辊轴长期受力产生的微小挠度变形，保证辊压过程中板材受力均匀，成型曲率一致性偏差控制在合理范围内。传动端采用带传动与齿轮传动组合的减速结构，电机输出动力先经V带传递至中间减速轴，再通过啮合齿轮组将动力分配至上下工作辊，带传动结构可在设备过载时产生打滑，避免硬传动状态下辊轴或齿轮受冲击损坏，齿轮组采用稀油润滑结构，端盖设置密封件防止润滑油渗漏污染加工板材。设备上部设置半圆弧防护罩，完全覆盖上辊轴的非作业区域，避免加工过程中操作人员误触转动部件，同时可阻挡辊压过程中产生的金属碎屑飞溅，防护罩采用薄钢板折弯成型，通过螺栓固定在机架上部，拆卸维护时无需挪动核心辊轴组件。

　　设计过程中对辊轴的受力变形做了仿真校核，针对常规加工板材的最大屈服强度匹配辊轴直径与支撑跨距，避免长期满负荷作业出现辊轴弯曲变形导致的成型精度下降问题；侧部传动区域设置透明防护盖板，可直观观察带轮与齿轮的运行状态，日常巡检时无需拆卸盖板即可判断传动部件的磨损、松动情况。设备进料端预留了辅助导向架的安装接口，可根据加工需求加装板材对中导向装置，避免板材送进过程中出现偏斜导致成型件尺寸超差；出料端可配套接料台或输送装置，实现成型后工件的自动转运，适配连续化生产的流水线布局。
