金属板材卷制加工用三辊弯辊设备结构

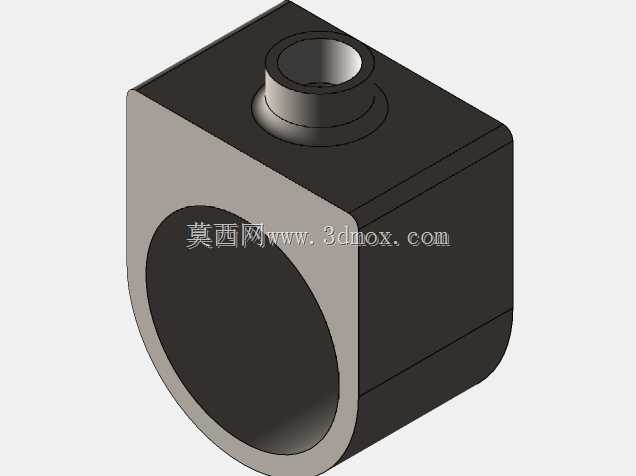

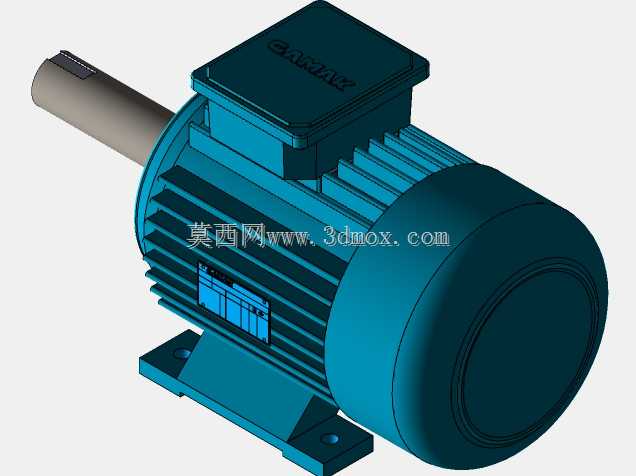

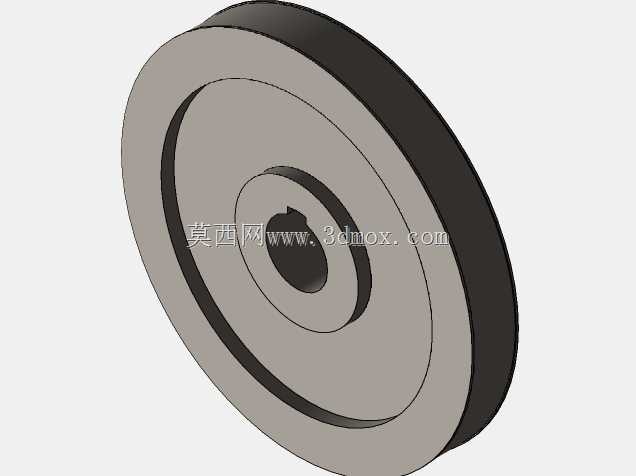

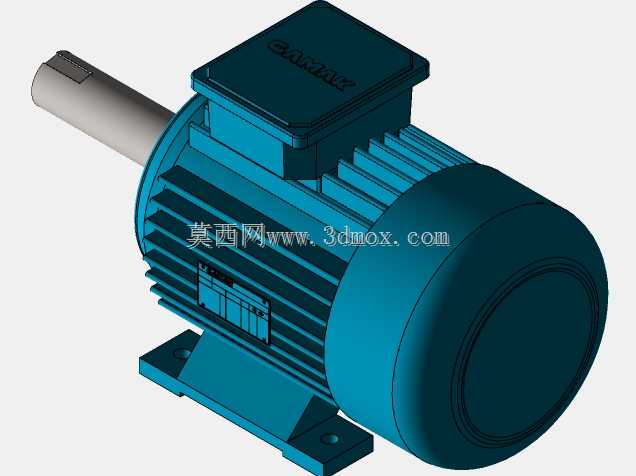

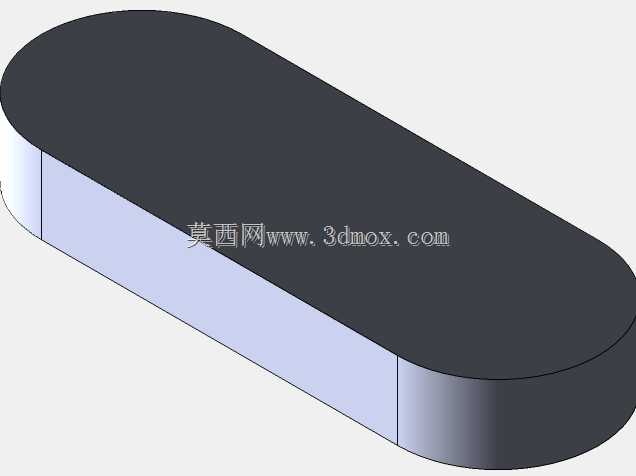

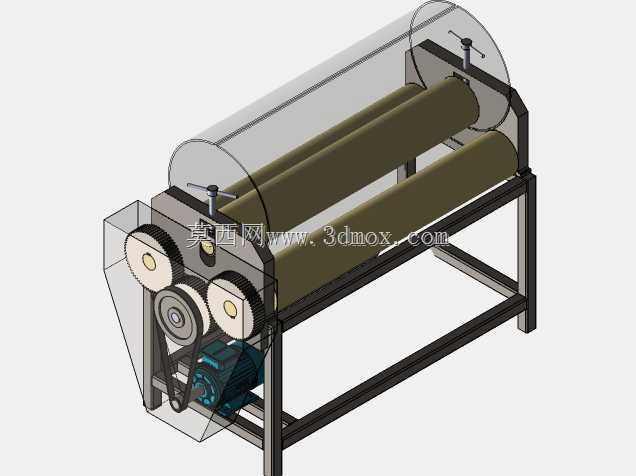

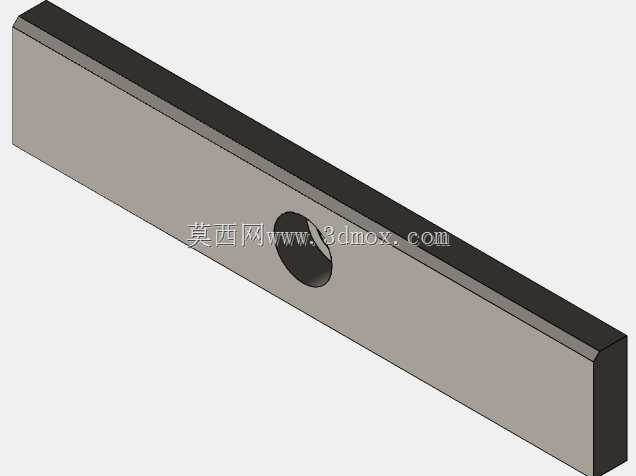

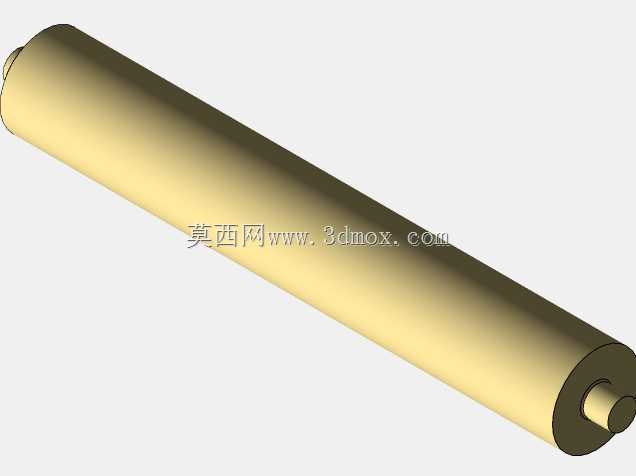

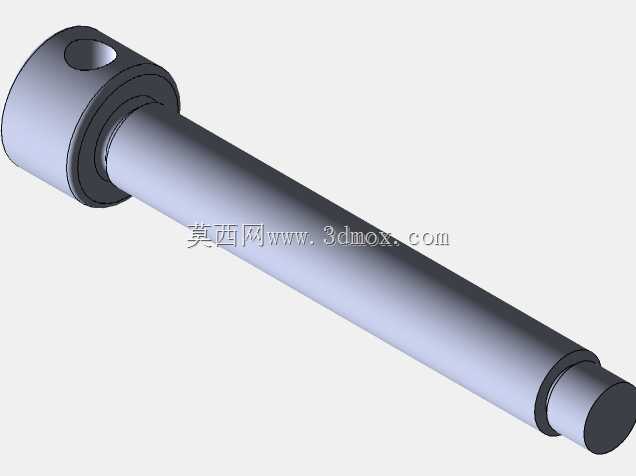

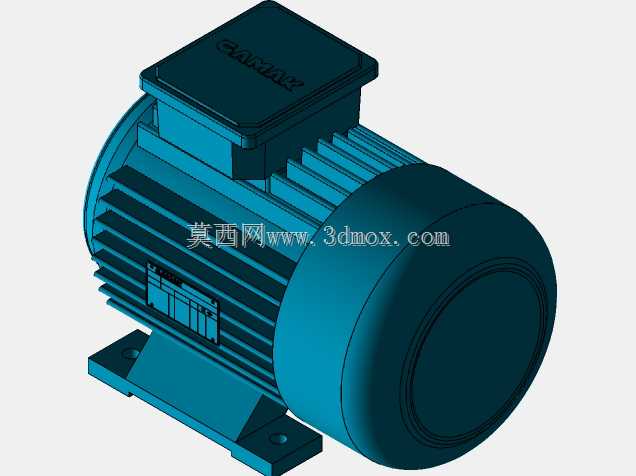

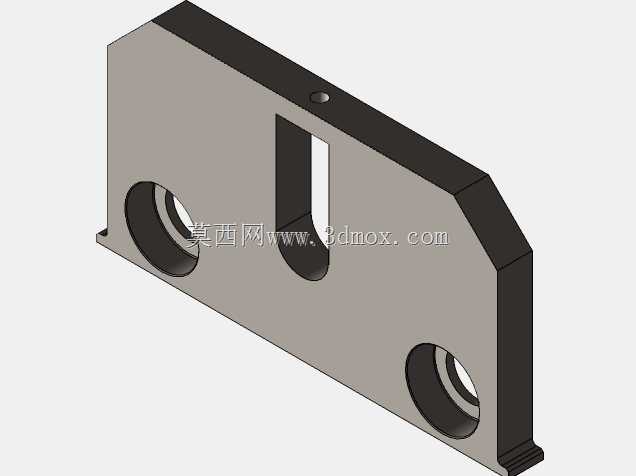

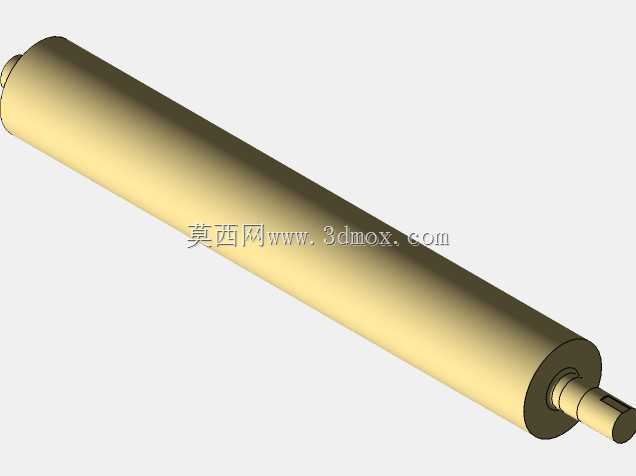

　　在金属结构件加工车间、通风管道预制场、常压储罐生产工段里，这类三辊结构的弯辊设备是板材成型工序的核心工装，主要负责把定尺开平后的金属薄板、中厚板连续辊压成不同曲率的弧形、圆筒形或者锥形工件，替代传统的分段压型、火焰煨弯工艺，能大幅降低薄壁工件成型后的残余应力，减少后续校形的工作量。从结构设计逻辑来看，设备采用下置式动力布局，驱动电机与减速传动组件全部安装在焊接机架的下部腔体，既可以降低整机重心，提升大长度板材进料时的设备稳定性，也能给上部的辊系作业区留出足够的操作空间，方便操作人员在辊系两侧完成板材对位、曲率微调、工件卸料的操作。三根工作辊的排布采用两上一下或者两下一上的对称受力结构，

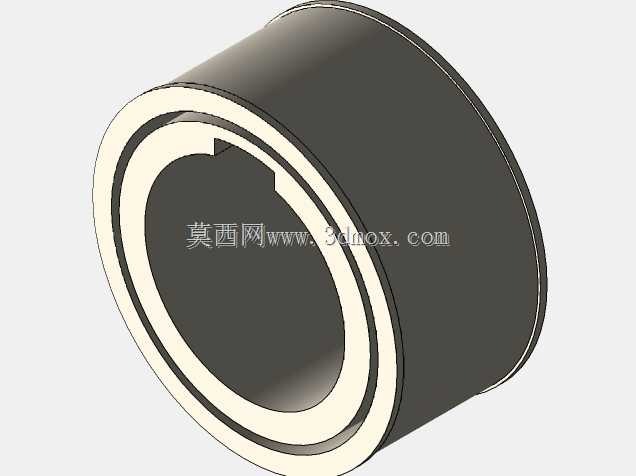

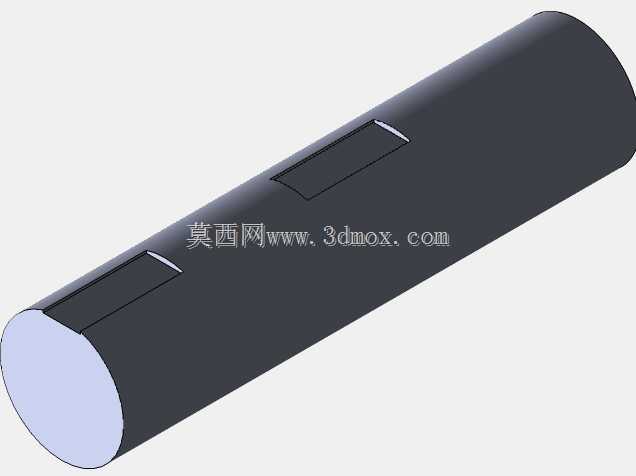

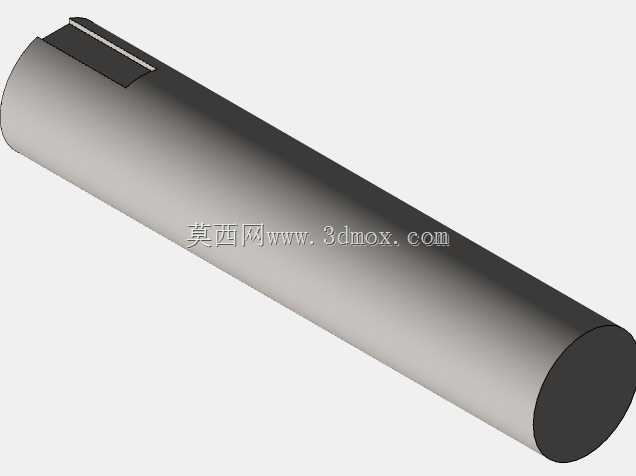

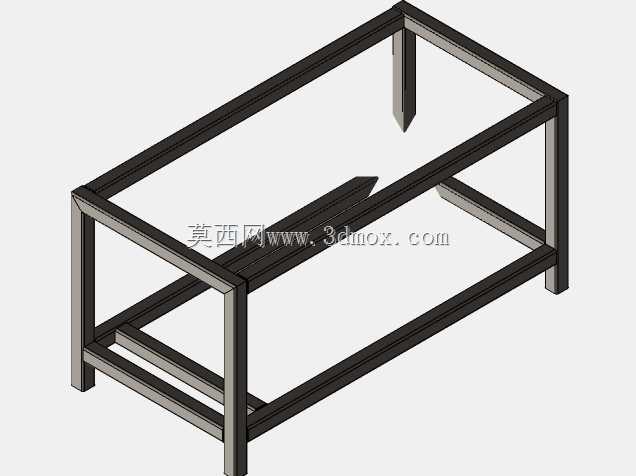

　　其中两根主动辊通过链传动或者齿轮传动获得同向旋转动力，依靠辊面与板材之间的摩擦力带动板料持续进给，第三根侧辊（或顶辊）配备手动调节的丝杆进给机构，操作人员可以根据目标工件的曲率半径，实时调整压下量，控制板材的弯曲变形程度，适配不同厚度、不同材质板材的成型需求。机架采用标准矩形钢管焊接成型，底部预留有地脚螺栓安装孔，安装时需要保证机架上平面的水平度误差控制在每米0.1mm以内，避免辊系倾斜导致板料进给时出现跑偏、扭曲的问题；设备上部配置半包围式的安全防护罩，既可以遮挡传动端的皮带、齿轮等旋转部件，防止操作时衣物、工具卷入传动结构，也不会遮挡辊系作业区的视线，方便操作人员实时观察板材的成型状态。从安装边界来看，

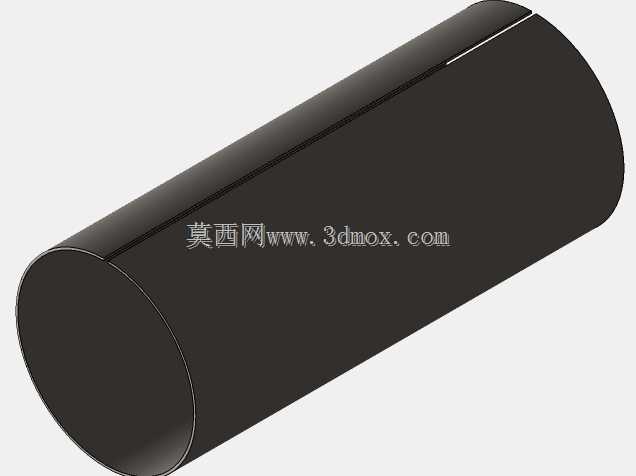

　　这类中小型弯辊设备的整机长度适配常规2米幅宽的板材加工需求，进料侧需要预留至少1.5倍板长的操作空间，出料侧则要根据卷制工件的最大直径预留周转区域，避免成型后的圆筒工件与周边设备、工位器具发生干涉。设备的辊面采用调质处理的45号钢加工，表面粗糙度控制在Ra1.6以内，防止辊面划伤不锈钢、镀锌板等表面质量要求较高的板材；传动端的带轮、齿轮全部设置在机架侧部的封闭腔体内，日常维护时只需要定期检查传动皮带张紧度、辊系轴承的润滑状态即可，不需要复杂的拆解保养。实际生产中，这类设备可以完成通风管道筒体、小型储料罐罐身、设备弧形护罩、钢结构弧形构件的卷制成型，针对小批量多品种的加工场景适应性极强，不需要更换模具，只需要调整侧辊的压下量就能快速切换不同曲率的工件加工，相比数控四辊卷板设备，结构更简单，维护成本更低，适合中小型金属加工车间的日常生产使用。
