L型金属安装固定支架三维设计作品

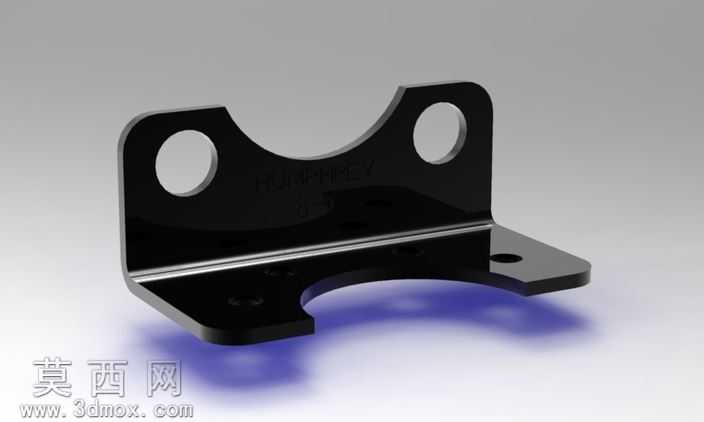

本作品为L型结构的金属安装固定支架，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的工艺规范，对每一处结构尺寸进行精准约束，确保模型可直接对接生产加工环节。建模阶段首先绘制支架的底板与立板的基础轮廓草图，通过拉伸特征生成主体基体，随后针对立板顶部的弧形避让结构、两侧的圆形安装通孔、底板上的沉头安装孔以及底部的弧形让位槽，依次采用切除拉伸、圆角过渡等特征完成细节构建，所有孔位的位置度、孔径公差均按照通用五金配件的行业标准设定，保证安装配合精度。材质设计上选用常见的冷轧钢材质，渲染阶段为模型赋予黑色电泳表面处理效果，通过调整材质的粗糙度、金属度参数，还原金属支架表面细腻的哑光质感，同时在场景中添加柔和的环境光与定向补光，在支架下方投射出自然的软阴影，突出支架的立体轮廓与结构层次，清晰展现各部位的结构形态。结构设计上，该支架采用直角折弯的L型承载结构，立板顶部的两个圆形通孔用于与被支撑部件进行螺栓连接，顶部的弧形缺口用于避让被连接件的圆柱类结构，避免安装时出现干涉；底板上的多个沉头孔用于将支架整体固定在安装基面，底部的弧形让位槽可适配基面的凸起结构，提升安装适配性，折弯处添加了工艺圆角，既消除了尖锐边角带来的安全隐患，也提升了支架折弯处的结构强度，避免应力集中导致的断裂变形。设计思路围绕安装固定的实际使用需求展开，在保证结构强度满足承载要求的前提下，尽可能优化支架的外形轮廓，去除多余的材料区域，实现轻量化设计，同时所有孔位均采用标准螺栓孔径设计，无需额外加工即可适配标准紧固件，兼顾了实用性与加工便利性，整体结构简洁规整，安装定位便捷，可广泛应用于各类机电设备、工业装置的部件支撑与固定场景。
