方管直角焊接对位固定工装夹具

　　这套工装针对矩形管、方管在90度拼焊时容易出现的角度跑偏、错边、点焊后回弹问题设计，核心作用是在两段型材搭成直角后，从内角侧提供一个可调节的拉紧与定位约束。现场框架类构件制作中，焊工常需要一手扶管、一手点固，角度全靠角尺反复核对，效率低且一致性差；该夹具把定位基准和压紧动作整合在一起，装夹后即可释放双手进行点焊或连续焊。

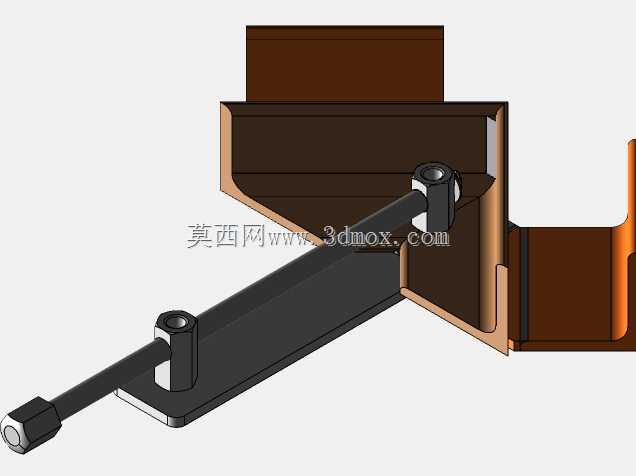

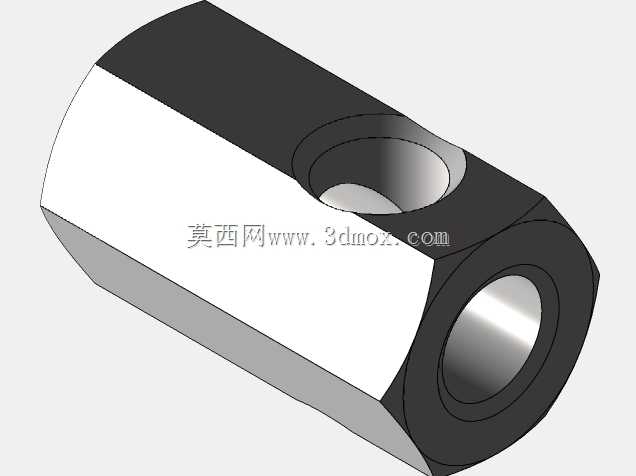

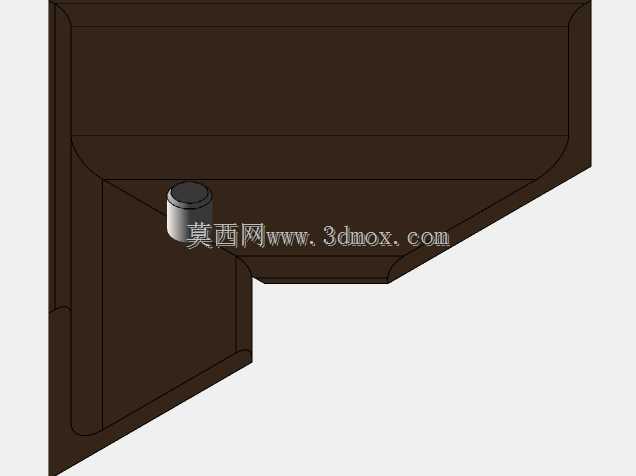

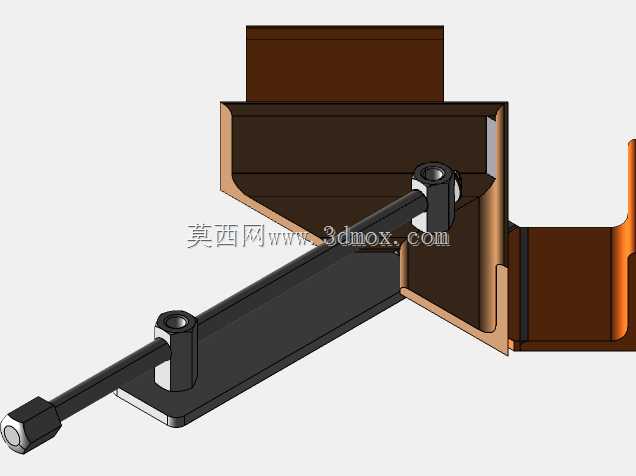

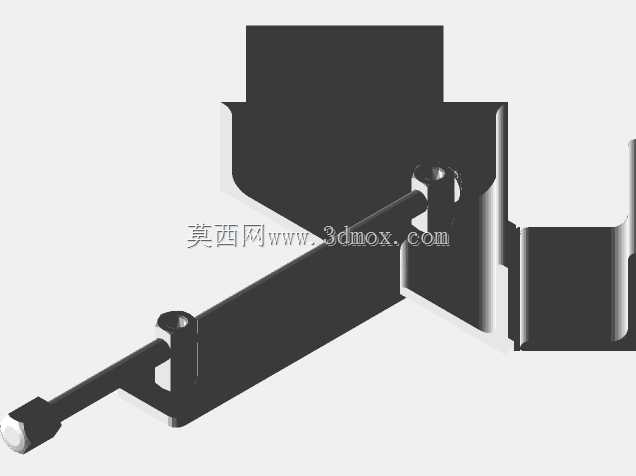

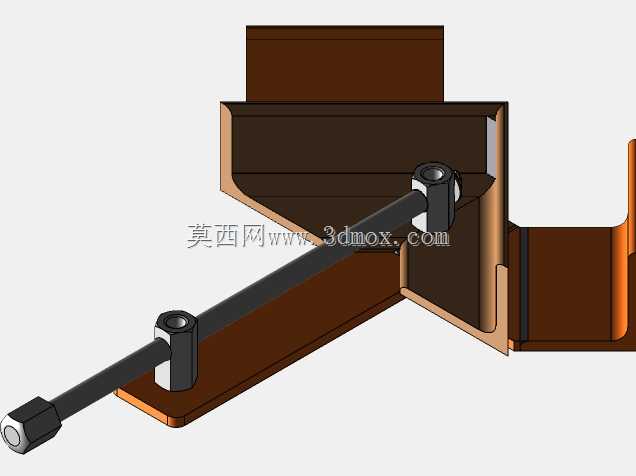

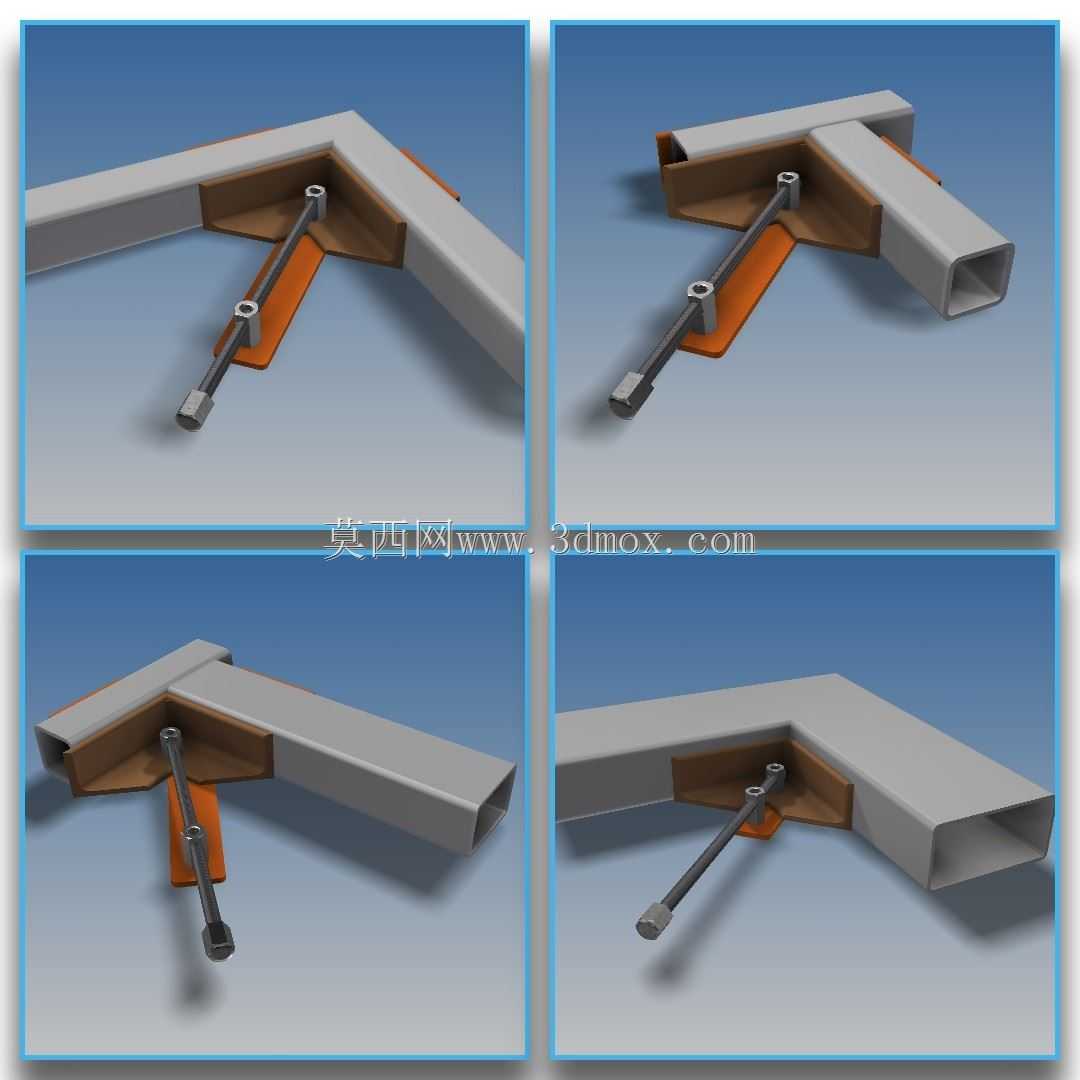

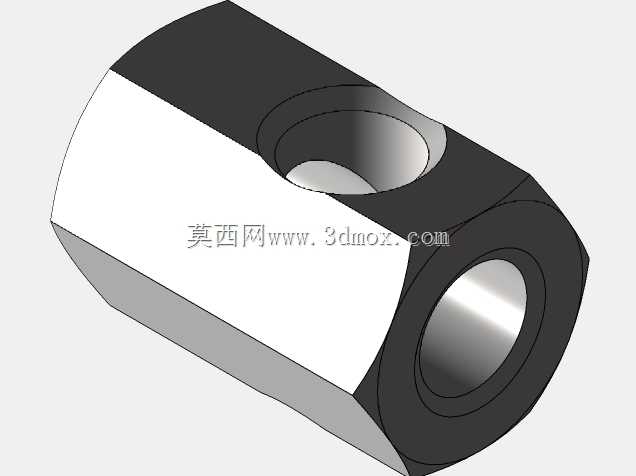

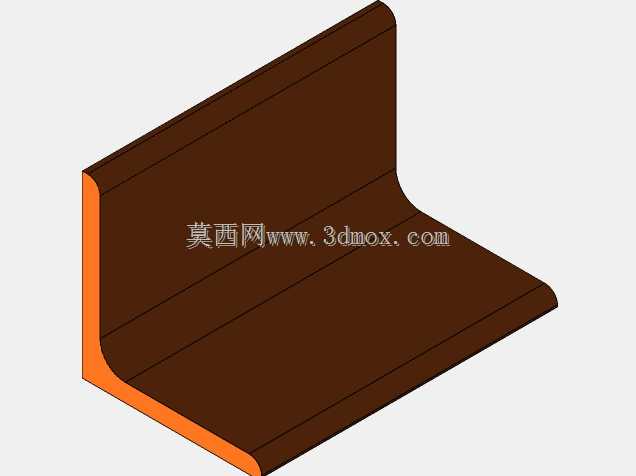

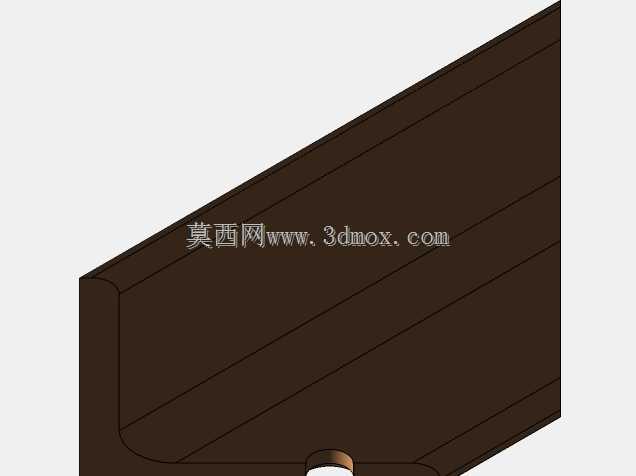

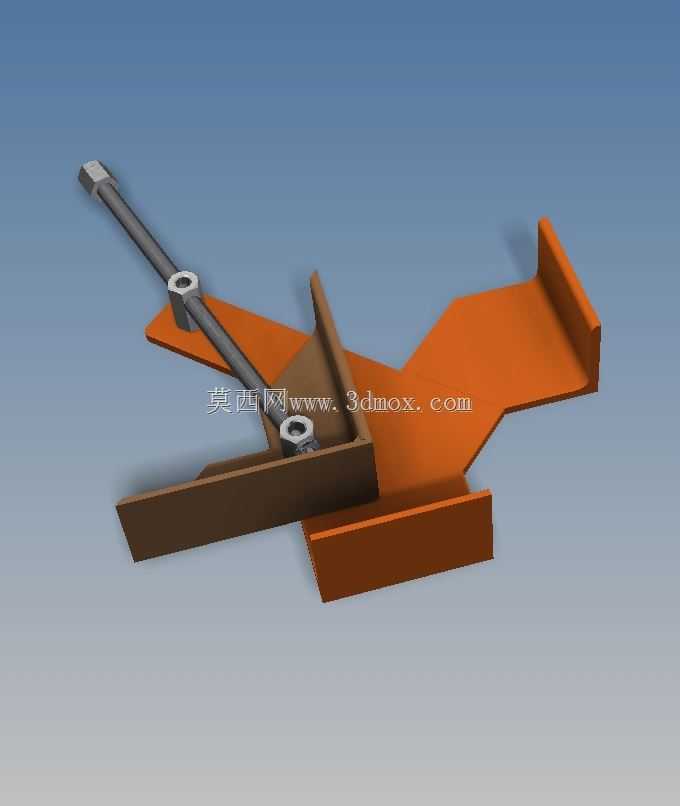

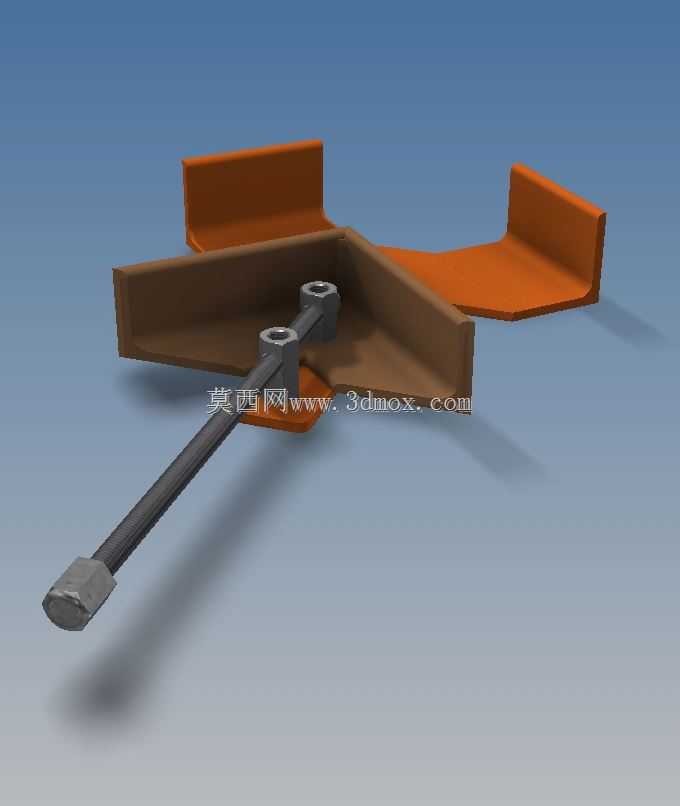

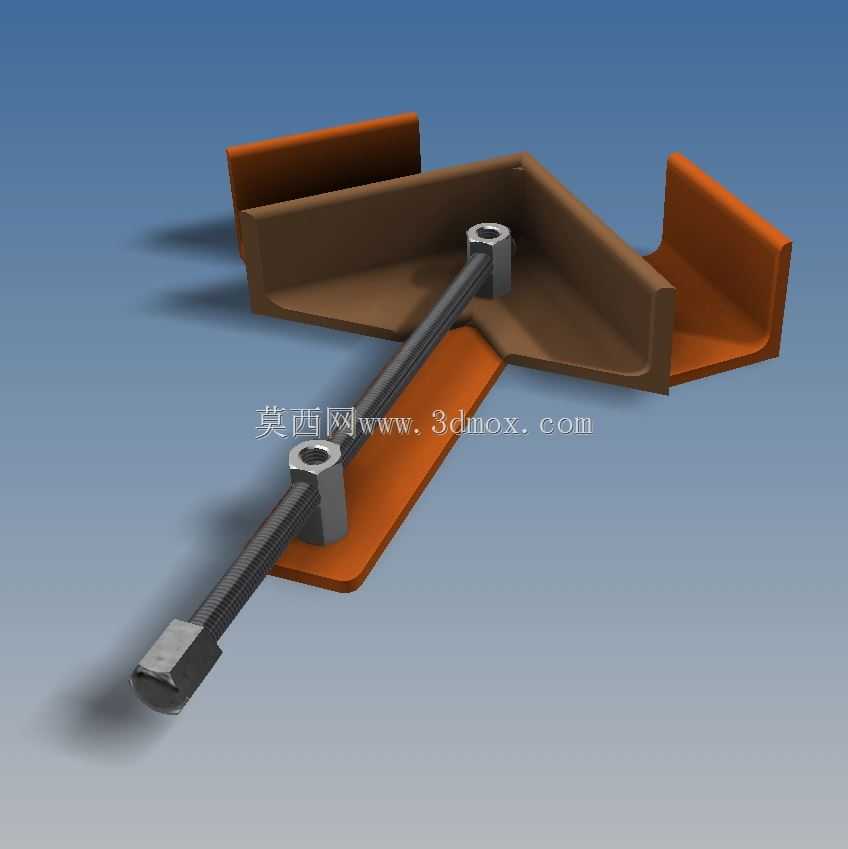

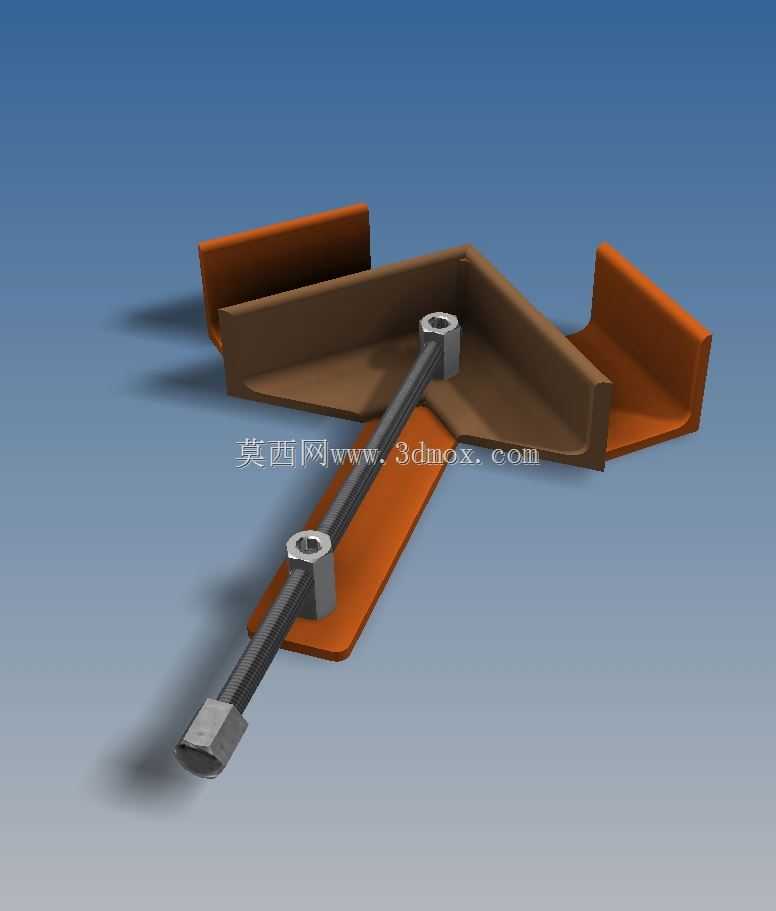

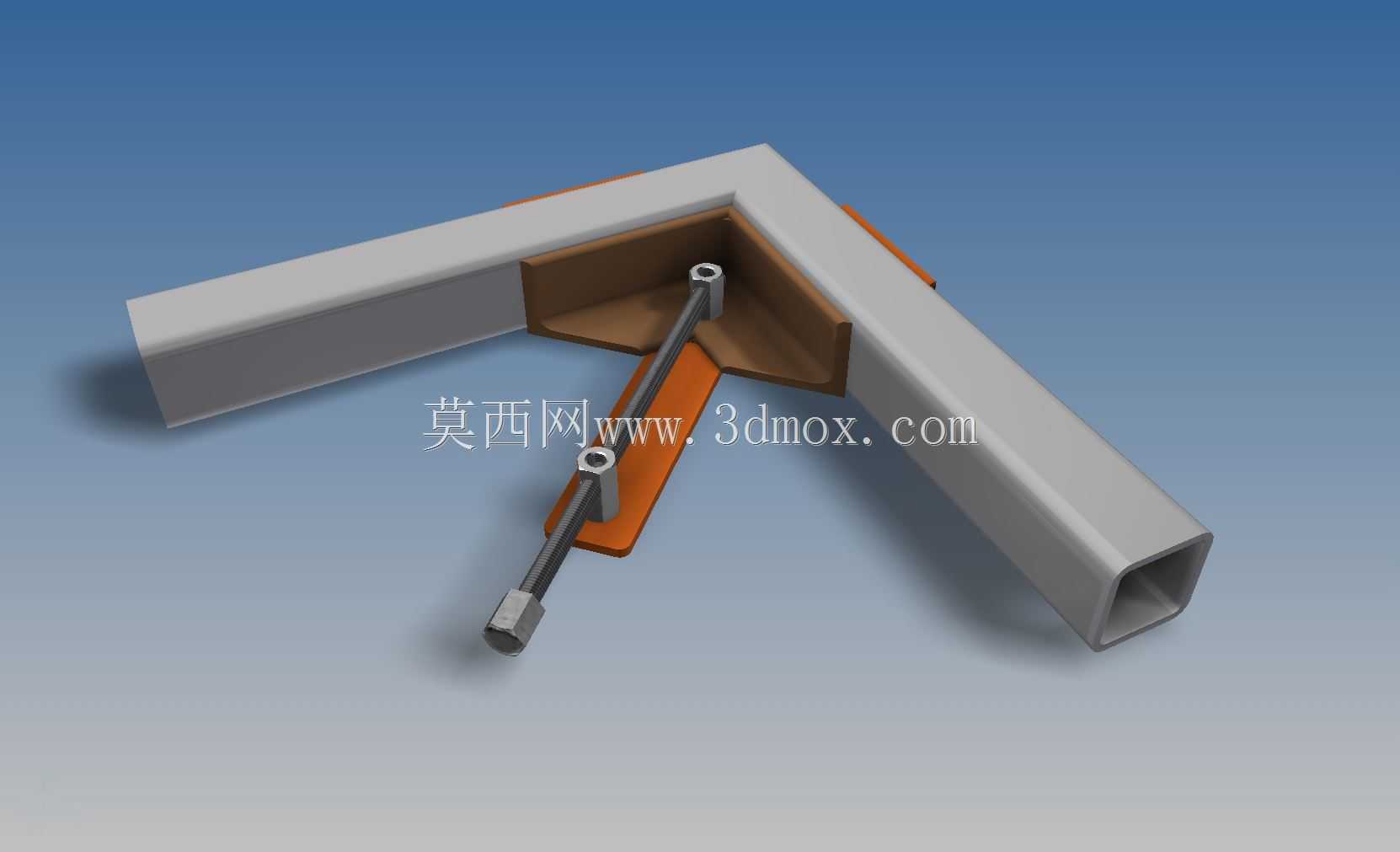

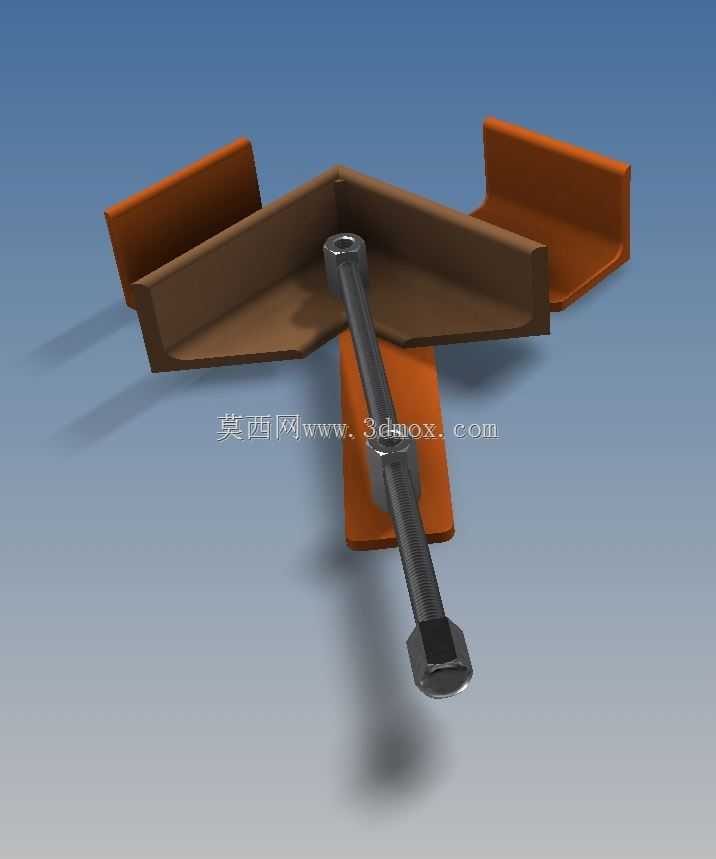

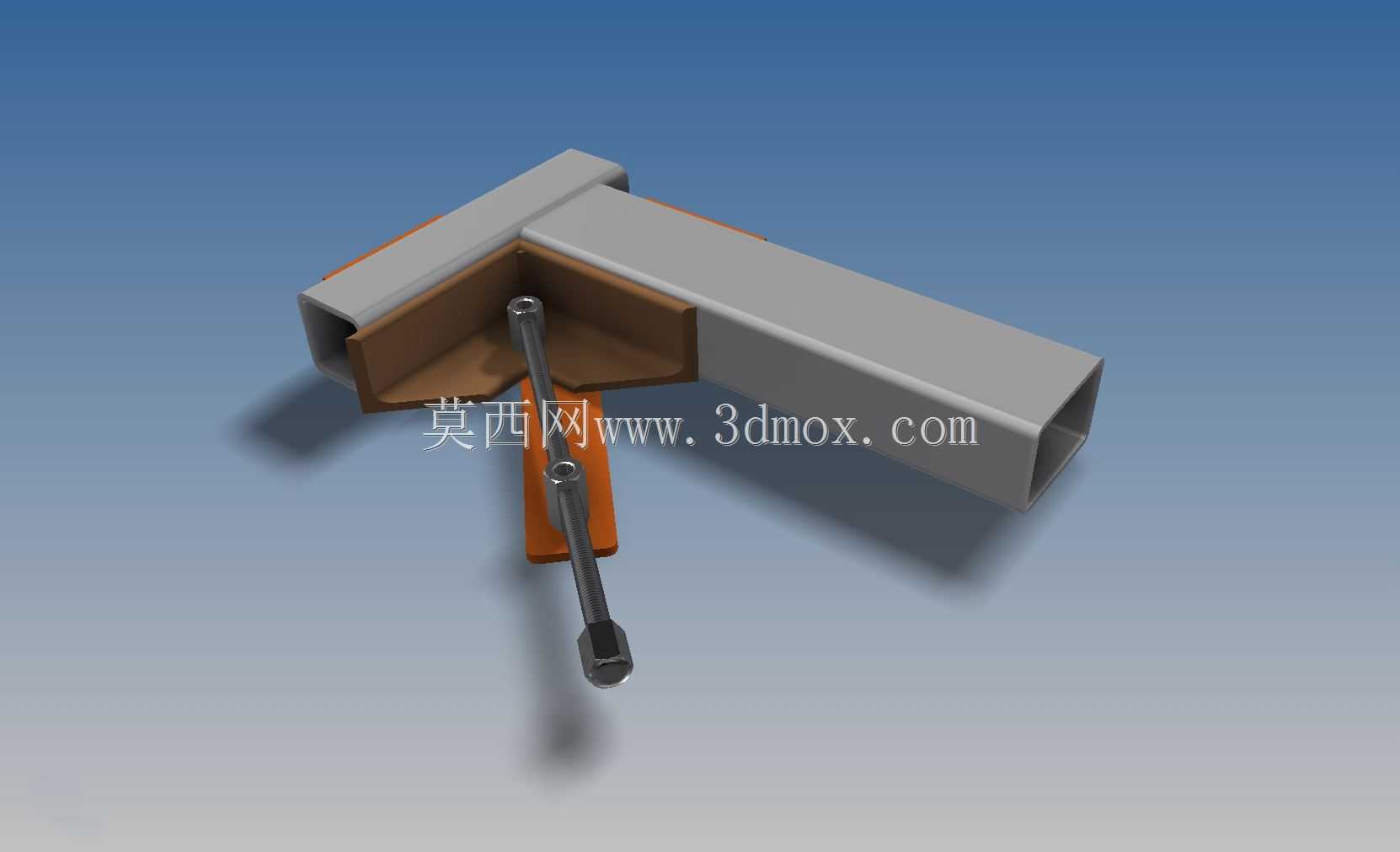

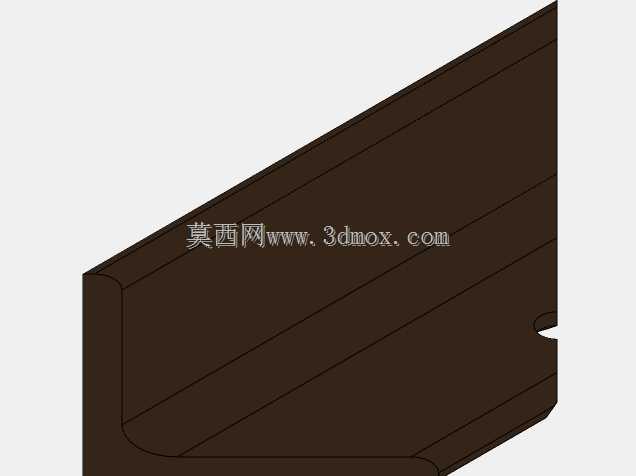

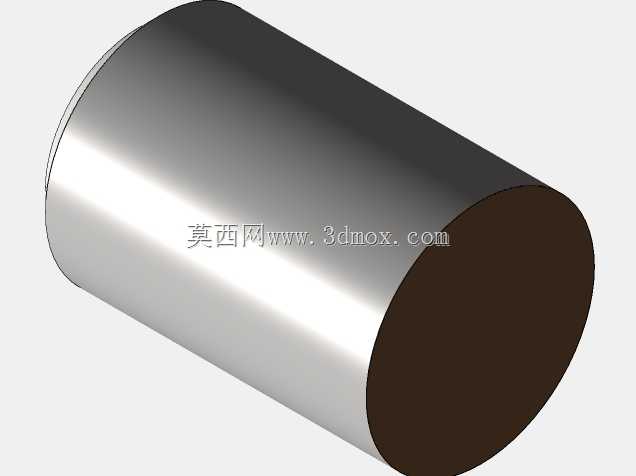

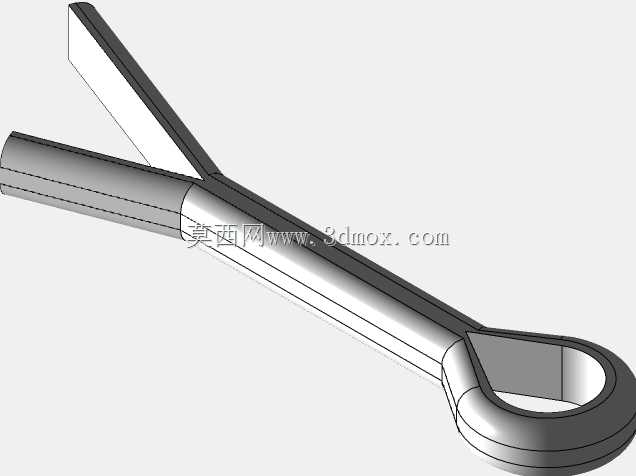

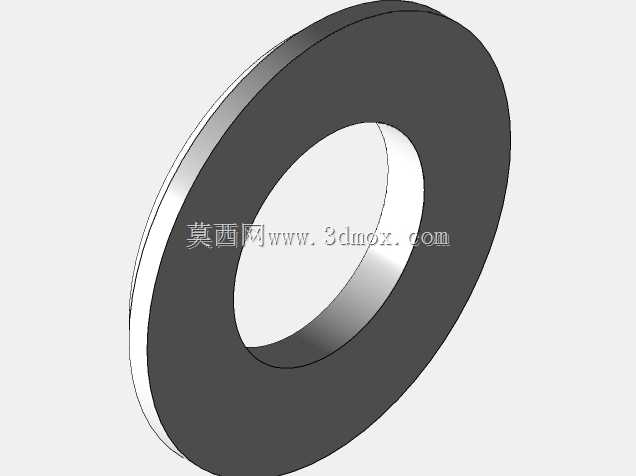

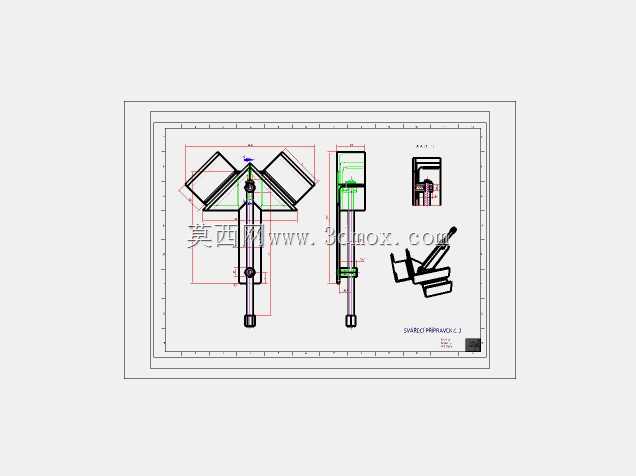

　　结构上，工装主体贴合两根型材的内角区域，橙色承力板靠住管壁内侧，长螺杆穿过压块并以端部螺母锁紧。旋转螺母时，螺杆沿轴向拉动压块，使两侧贴合面同时压紧方管内壁，从而把两根管材约束在直角位置。压块与型材接触的面做了平直处理，避免局部点接触造成压痕或定位不稳；螺杆长度预留调节行程，可适应一定范围内的方管截面尺寸，而不是只能对应单一规格。

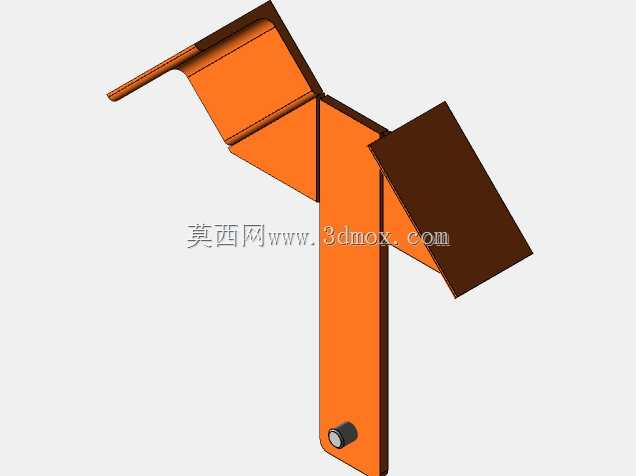

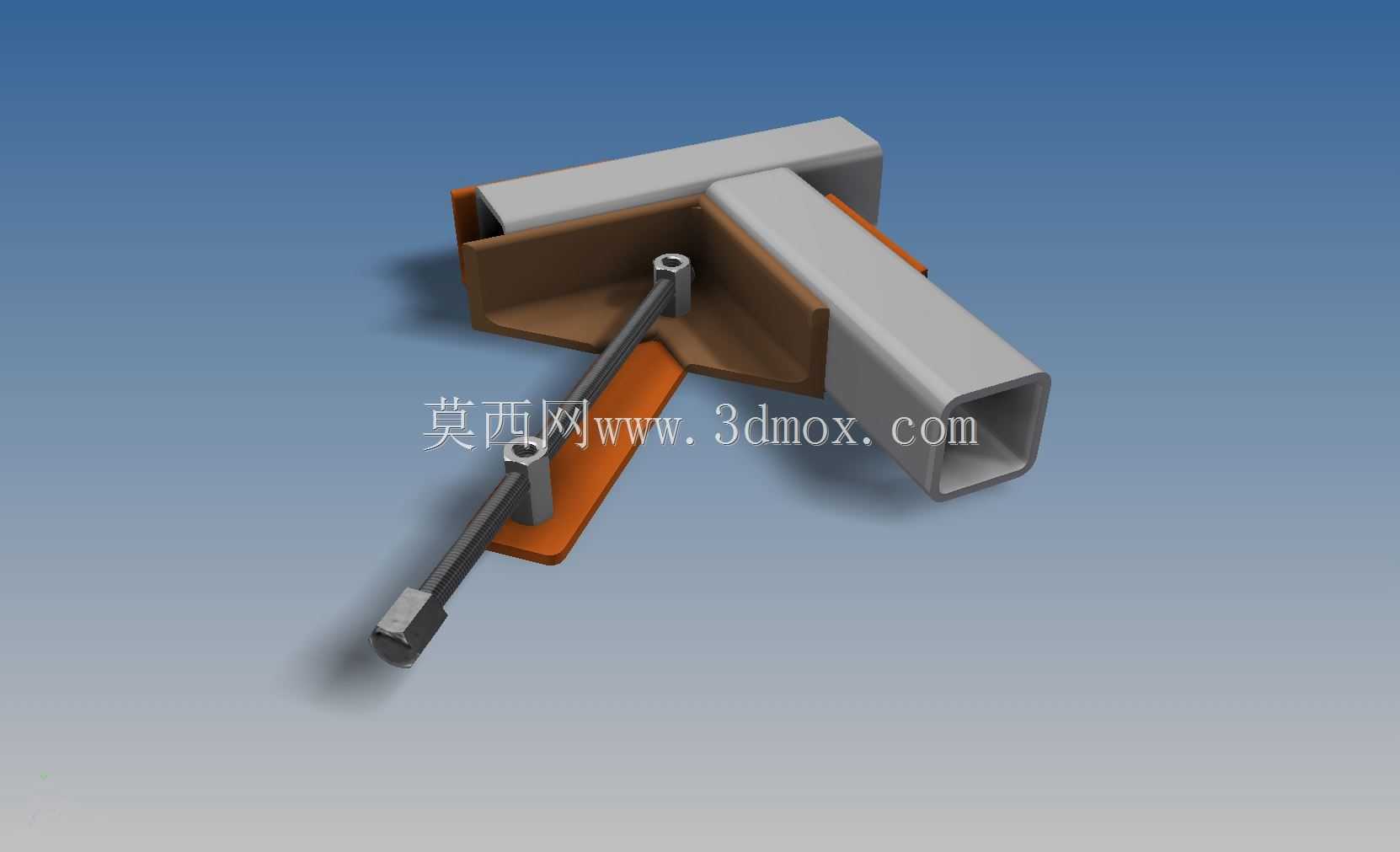

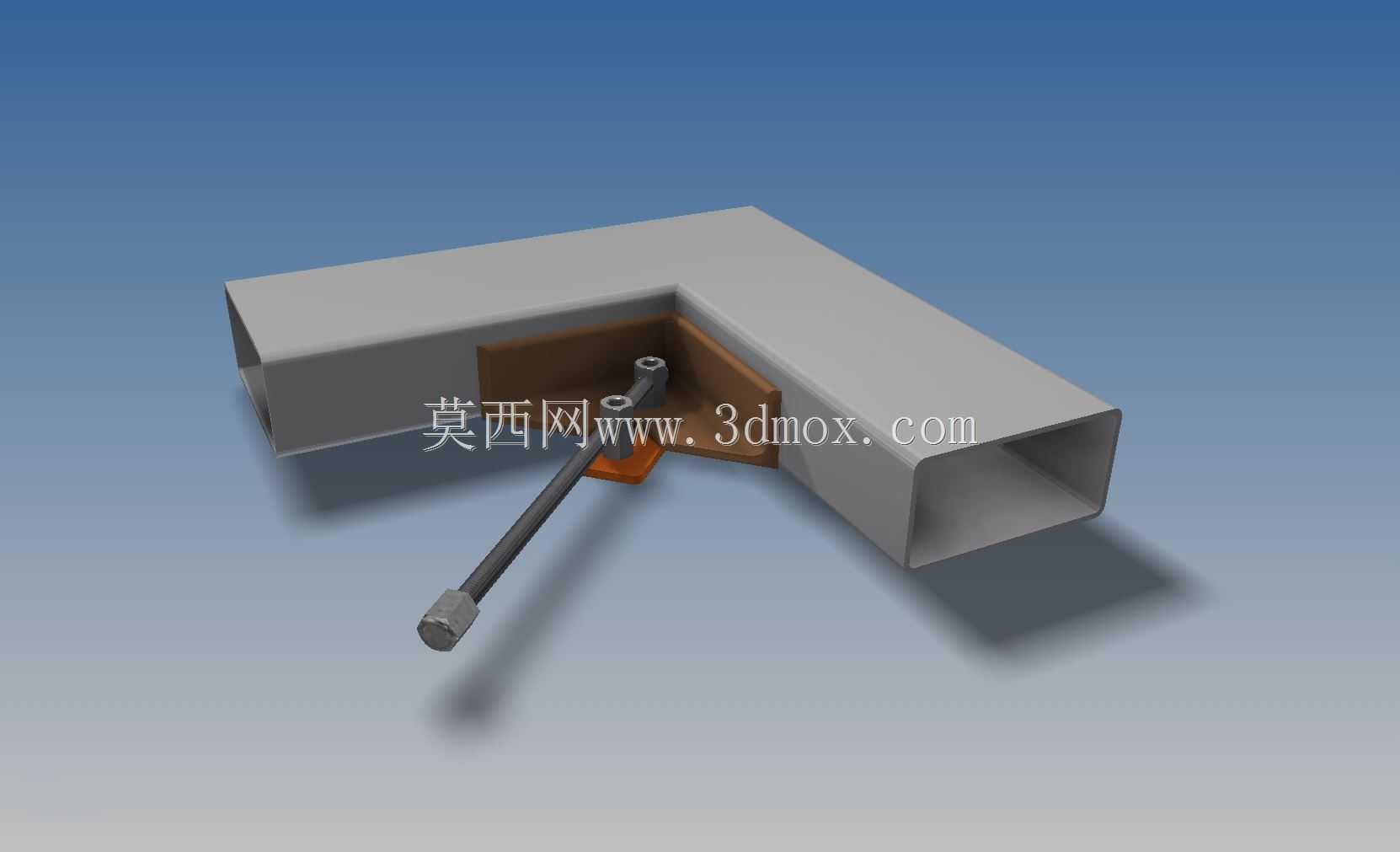

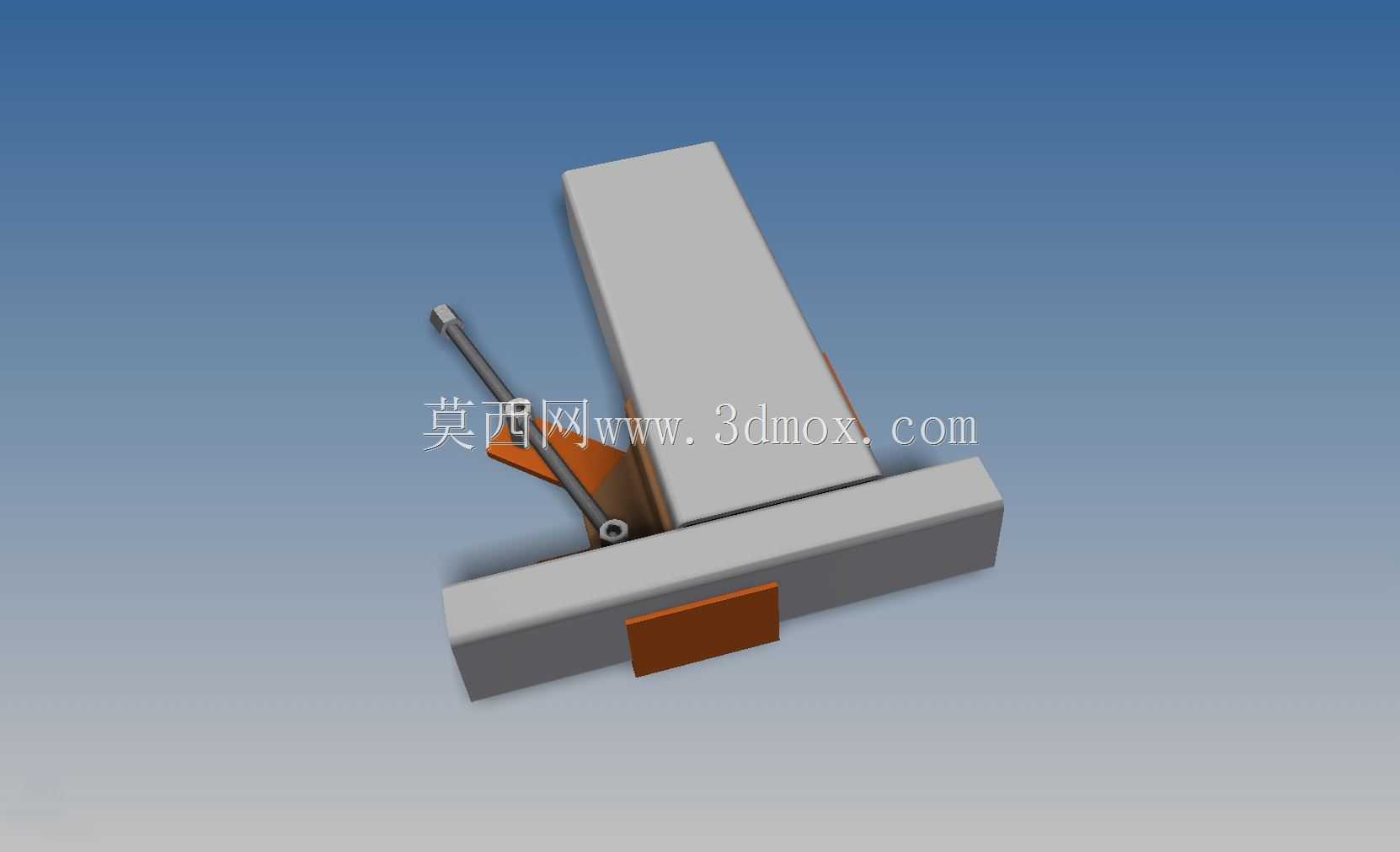

　　从安装边界看，夹具占用的是框架内角空间，外侧焊缝区域基本不被遮挡，焊工可以在外侧完成角焊缝焊接；对于需要双面焊的构件，可先点固外侧、拆除工装后再补焊内侧。螺杆末端伸出长度需纳入操作空间考虑，狭小框架内部要预留扳手或手拧空间，避免杆件与相邻型材干涉。承力板的折弯形状既提高了自身刚性，也让夹紧力更均匀地分布到管壁上，减少薄壁方管因局部受力产生的凹陷。

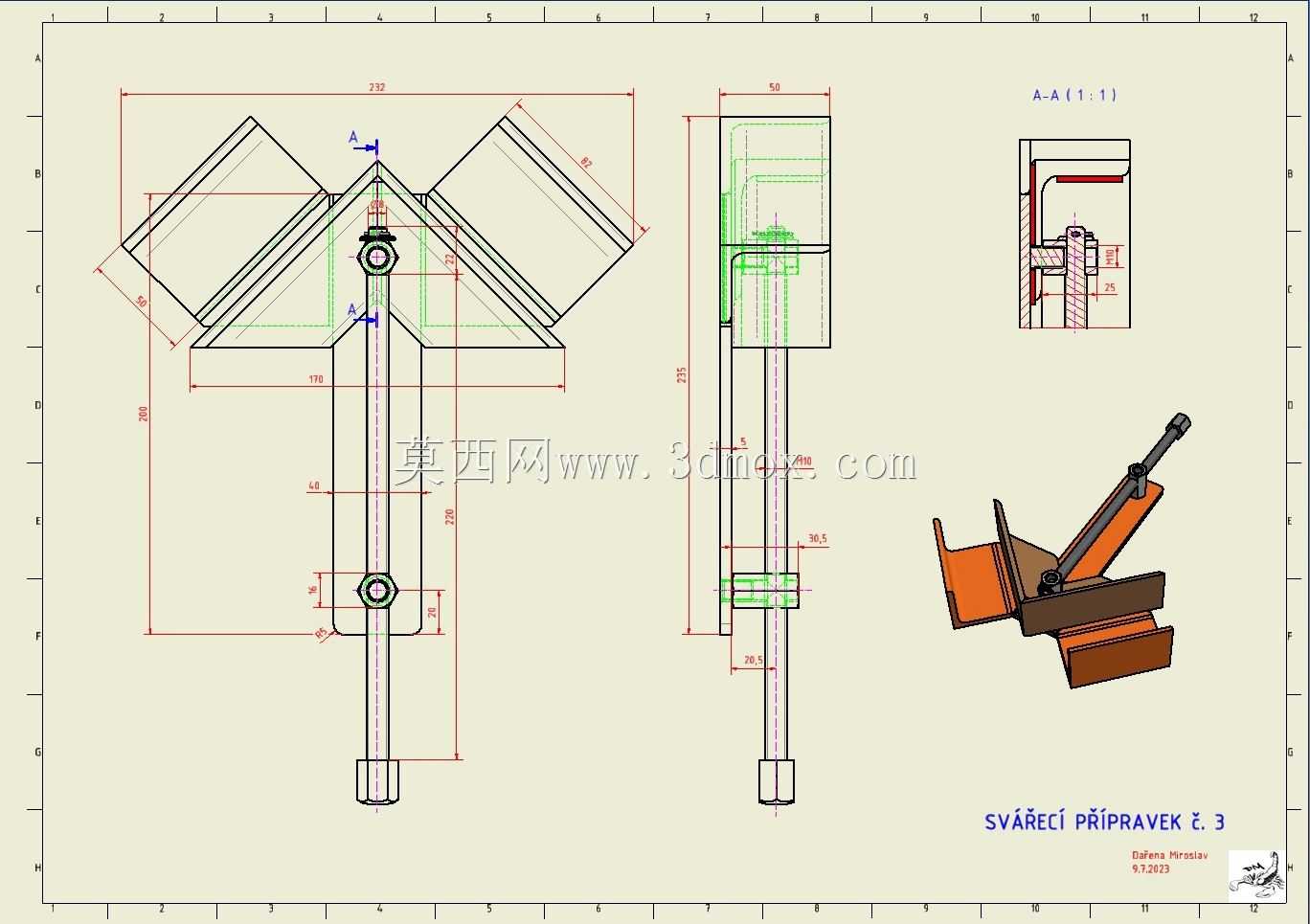

　　设计思路上，它没有追求复杂的快速夹紧机构，而是采用螺纹自锁方式，夹紧后不受焊接振动影响，松夹也只需反向旋转螺母。螺纹副提供的机械增益较大，手工即可获得足够压紧力；同时结构零件少、维护点少，适合车间多工位流转使用。建模时需重点表达螺杆与压块的装配关系、贴合面位置以及行程极限，确保运动仿真中螺母转动不与型材、压板发生干涉。

　　实际选型时，应根据常用方管边长和壁厚校核压板跨度与螺杆直径：薄壁管不宜过度压紧，厚壁重载框架则需要更大的拉紧力。工装本身并不承担焊后构件的长期载荷，只在装配定位阶段使用，因此重量控制得当即可，不必按主机结构件标准设计。对于机架、设备底座、护栏框、门窗骨架这类批量直角拼焊任务，该类工装能明显降低对操作者经验的依赖，让首件定位更快，重复装配角度更稳定。
