汽车排气手动焊接工装夹具

　　这套工装针对汽车排气类薄壁管件、支架和法兰组合件的人工焊接工序搭建，核心目标是在多点位、多姿态焊接过程中保持零件相对位置稳定，减少管件因受热、夹持和装配间隙产生的偏移。现场使用时，操作者先将排气主管、支管、挂钩、安装支架等零件按基准放入定位块，再通过手动快速夹钳、侧向压臂和端部限位结构完成压紧，随后可在工作台周围进行点焊、补焊和连续焊作业。

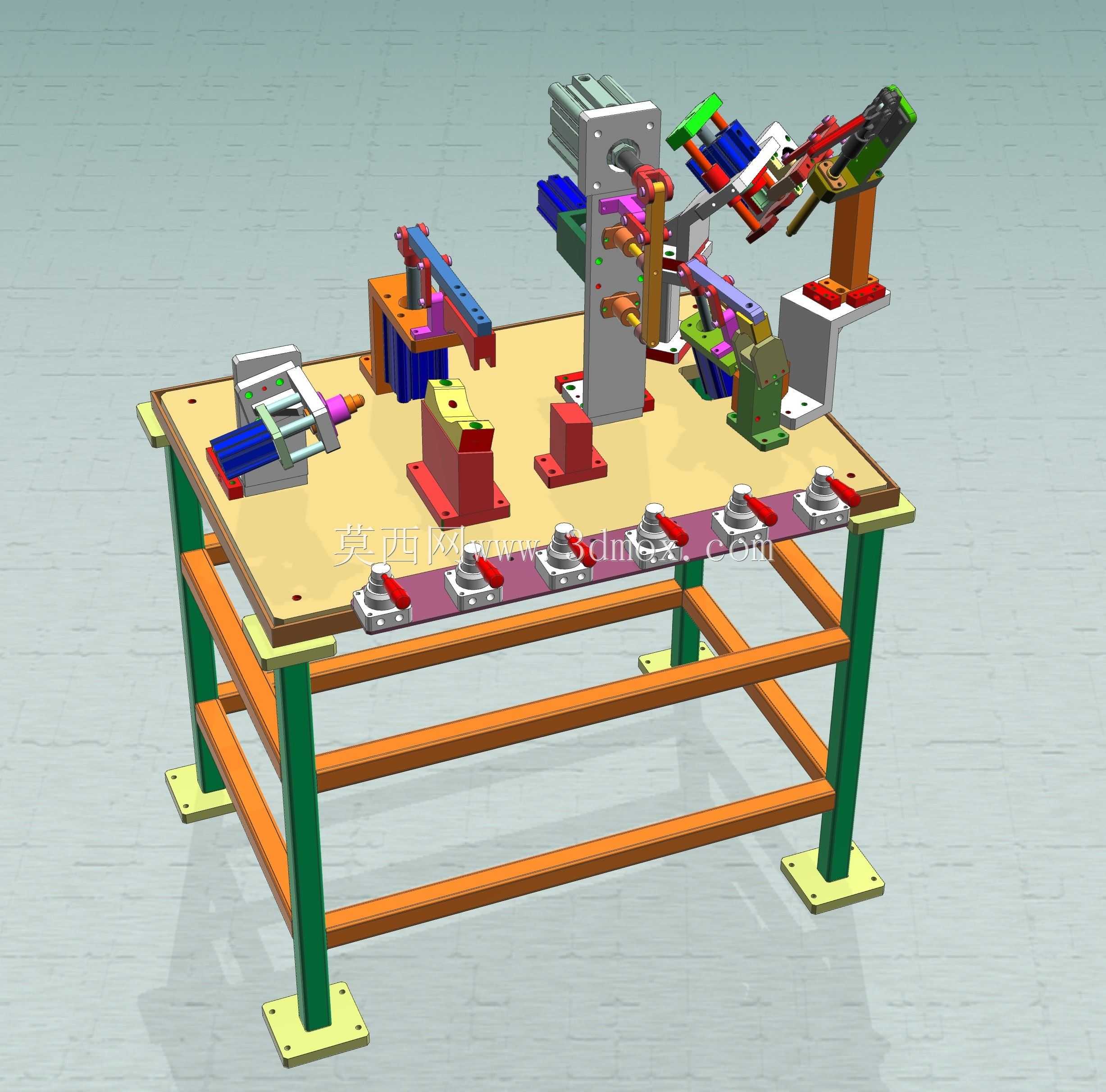

　　结构上采用框架式工作台承载，台面提供密集安装基准，底部由立柱和纵横梁形成稳定支撑，支脚带底板，可通过地脚螺栓固定在车间地面。台面周边布置多组手动夹钳，用于压紧法兰面、管端和支架边缘；中部竖立的定位支座承担关键空间基准，能够限制管件在高度、角度和旋转方向上的自由度。不同颜色的压块、支座和挡块对应不同定位功能，便于装配识别，也有利于后期维护时快速区分易损件和调整件。

　　设计思路围绕薄壁排气件的焊接特点展开。排气管件外形多为空间曲线，刚性相对较弱，若仅靠平面支撑，焊接热变形容易带动管口错位。因此该工装将主定位、辅助支撑和压紧点分散布置：重要管口采用仿形或端面限位，保证后续装配接口位置；细长管段下方设置可调支撑，降低悬空段颤振；支架类小件则通过侧向挡块和压臂固定，避免焊后角度漂移。手动夹钳的布置兼顾操作空间，压头尽量靠近焊缝但不遮挡焊枪路径，使工人在连续作业中不需要频繁拆卸大件。

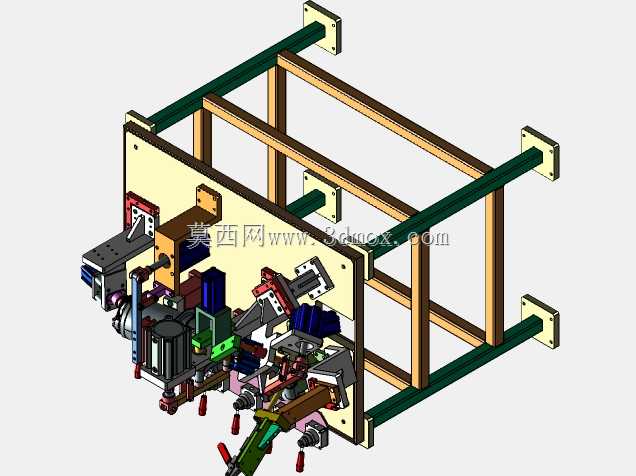

　　从安装边界看，工作台主体为矩形框架，四条支脚外扩到底板位置，底部占地轮廓略大于台面；台面上的夹具高度随零件空间形态变化，中部高支座用于控制上层管件和支架，周边低位夹钳负责固定平面附近零件。设备整体适合固定在焊接工位或机器人焊接单元前置人工点装工位，周边需预留操作者走动、管件上下料以及焊枪翻转空间。

　　在工程建模时，需要重点表达夹钳行程、压头开闭高度、定位块与管件的贴合关系，以及各支座在台面上的安装孔位。台面孔系和螺栓连接位置应保留可调整余量，方便针对排气件局部改型时更换定位块。框架梁与立柱之间采用焊接或螺栓连接，模型中应体现支撑刚度传递路径：焊接力由台面夹具传入台板，再经纵梁、立柱和底板分散到地面。对于需要反复装卸的定位销、压头和快速夹钳，应考虑耐磨、替换和防错设计，使工装既能满足小批量多品种生产，也能在稳定节拍下保证排气组件焊后尺寸一致性。
