连杆式物料拾取放置执行机构

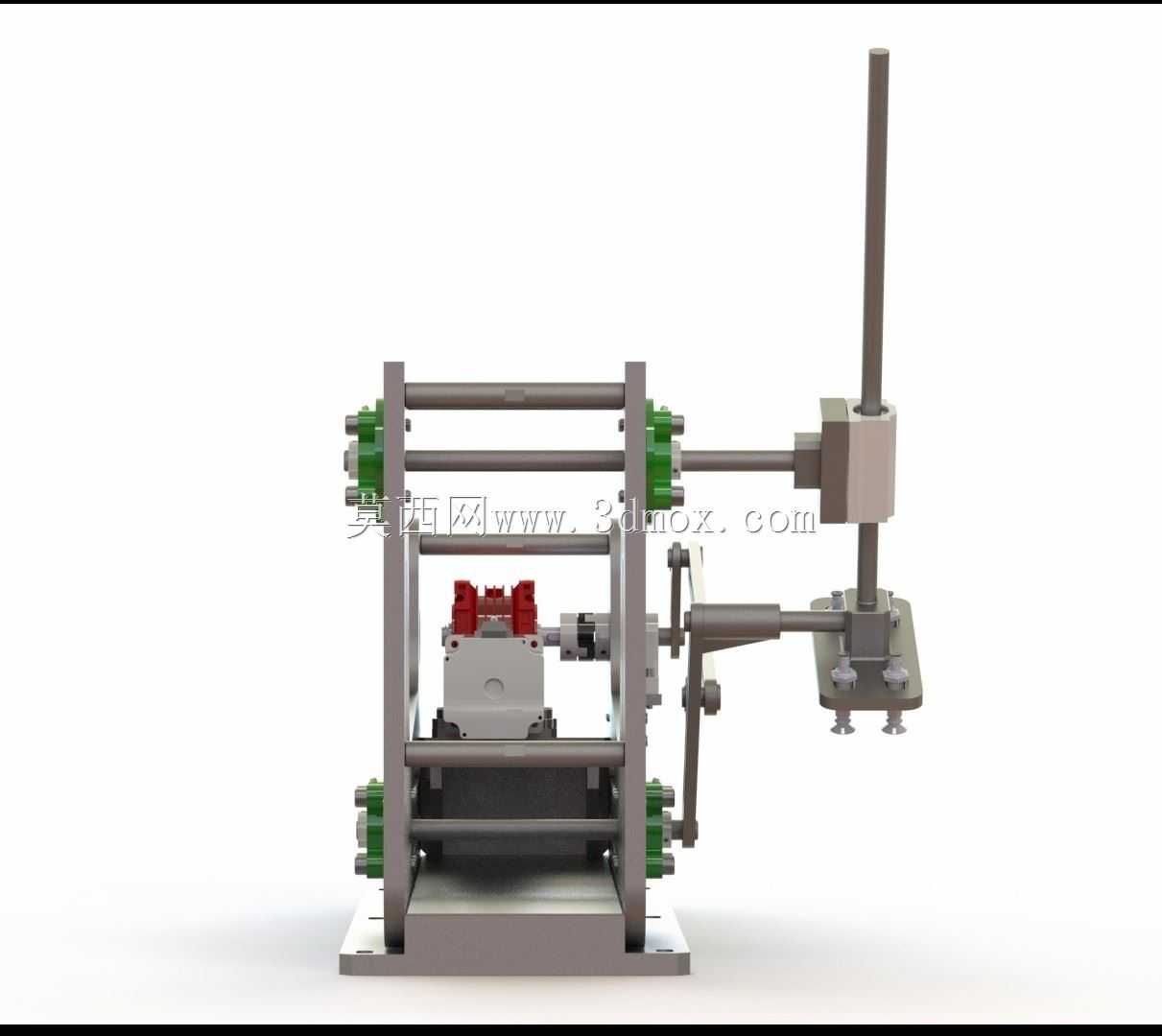

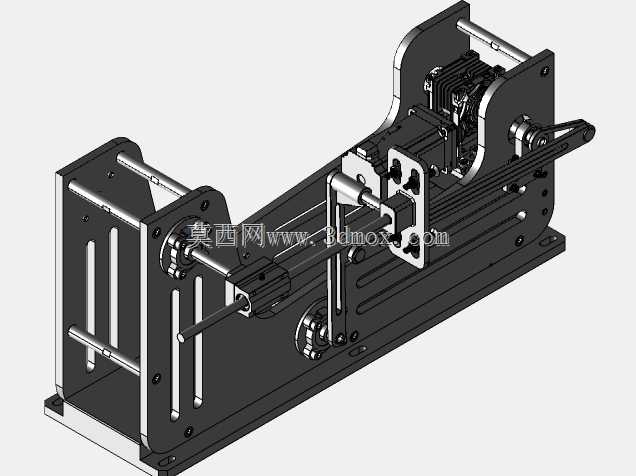

　　这套拾取放置执行机构面向短节拍工位间的工件转运场景，常见于3C小件装配线、五金零件检测工位、轻型物料上下料单元，替代人工完成重复的取件、移位、放件动作，适配重量较轻、定位公差适中的盘类、片类、小型壳体工件。整套机构以卧式安装底板作为承载基准，底板预留多组沉头安装孔，可直接固定在铝型材工作台面或者钢制机架上，安装边界沿底板长向延展，侧向预留连杆摆动的安全间隙，竖直方向的升降导杆从左侧立板的直线导向槽内穿过，立板做了镂空减重处理，既保留立板的抗弯刚性，又减少整体自重。动力端布置在底板右侧，驱动元件输出的往复动力通过多组铰接连杆传递，连杆之间采用销轴铰接，铰接点位搭配自润滑衬套，降低长期往复摆动的磨损量；动力端的摇臂转动时，

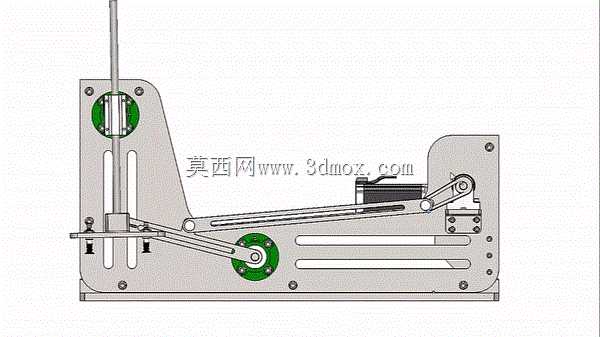

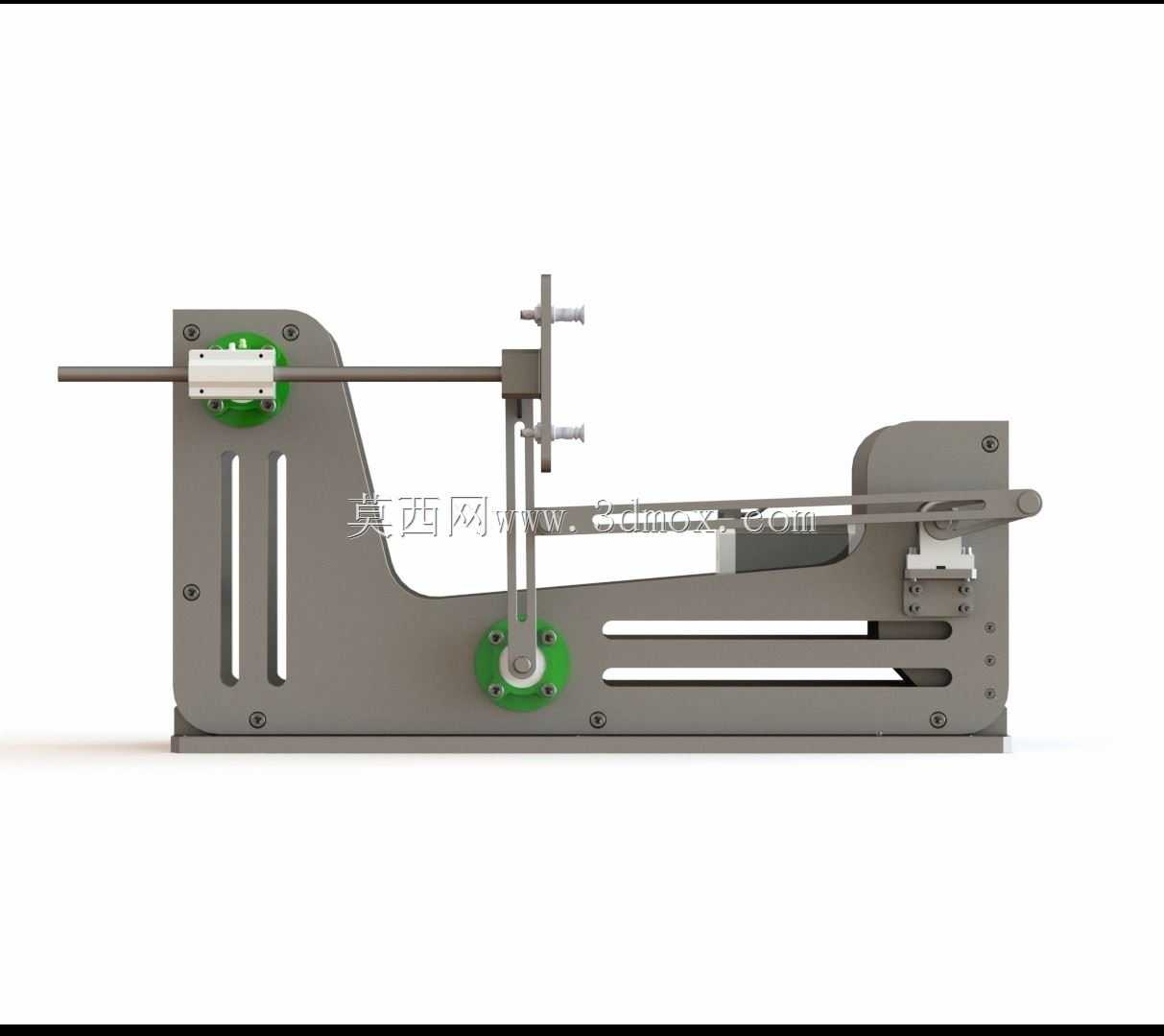

　　联动两组平行布置的传动连杆，同步带动前端执行端完成复合轨迹运动：末端执行件先沿竖直导杆完成抬升动作，将工件从初始工位定位座上提起，随后随连杆摆臂沿水平方向横移至目标工位上方，再下行将工件平稳放置到定位工装内，整套运动轨迹无需多轴伺服插补，单动力输入即可完成拾取移位放置的完整动作循环。左侧竖直导向组件采用双平行槽约束导杆的升降自由度，避免导杆升降过程中出现径向偏转，导杆下端搭载工件拾取夹具，可根据工件形式更换真空吸嘴、气动夹指或者磁吸拾取头，夹取点位的高度行程可通过调整导杆下端的锁紧固定块位置适配不同堆叠高度的料盘。底板上的长条形调节槽用于调整动力元件的安装位置，改变铰接点的初始相位，即可微调末端横移的行程距离与抬升高度，

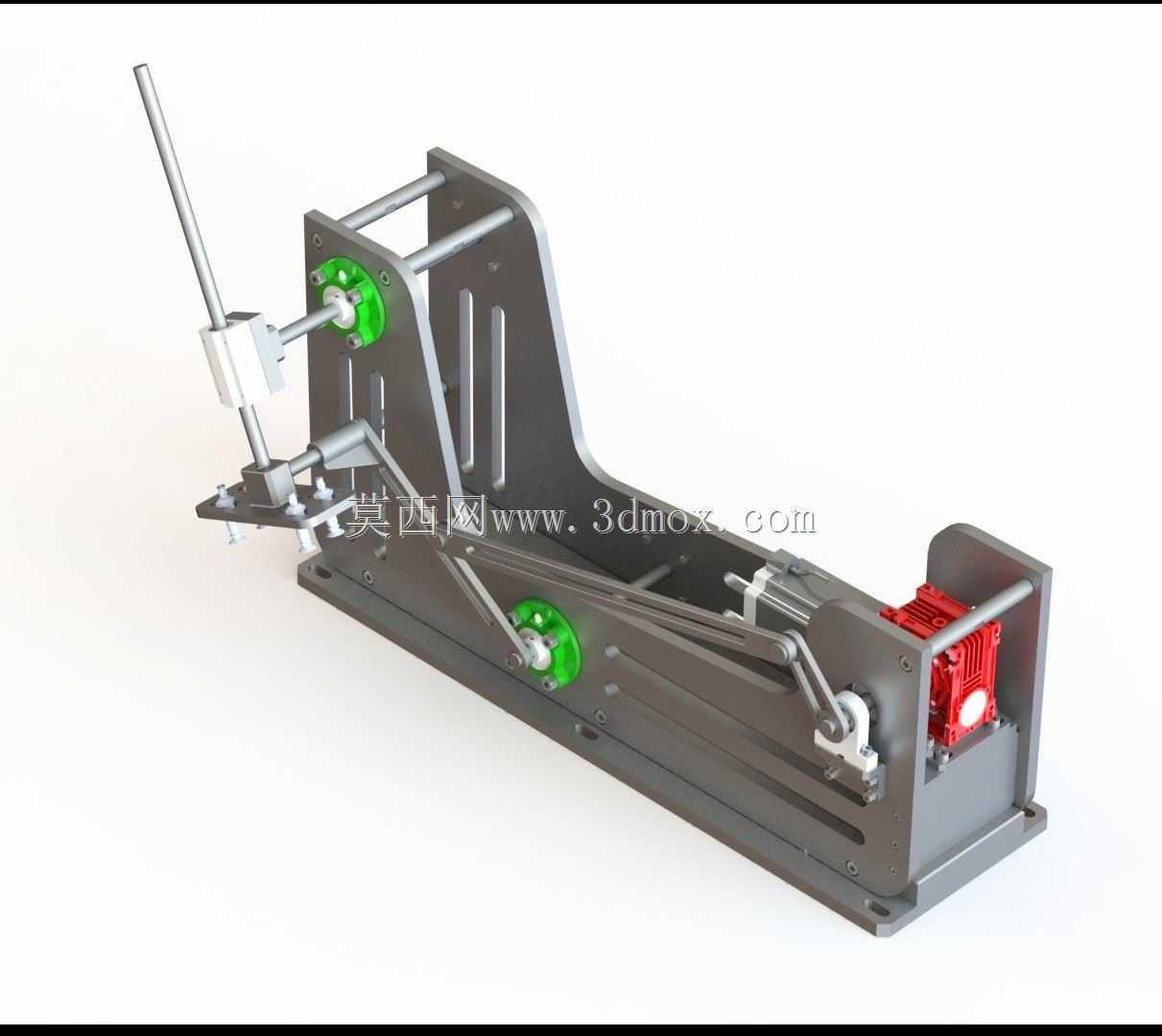

　　适配不同工位间距的布局需求。绿色轮盘位置为连杆传动的铰接回转支点，支点处的轴承座承担连杆往复摆动的径向载荷，端盖做密封处理防止车间粉尘进入铰接摩擦面。整套机构没有复杂的电控联动结构，维护点集中在各铰接销轴与导向槽的润滑位置，适合在产线布局空间狭长、工位取放位置固定的场景下使用，结构拆解后各板件可采用钣金折弯或者铝板铣削加工，加工成本低，装配时仅需保证各铰接孔的同轴度，即可保证连杆运行无卡滞，末端重复定位精度能够满足轻型工件的流水线转运要求，不会出现工件放偏、移位脱落的问题。
