遥控航模直升机组装结构设计

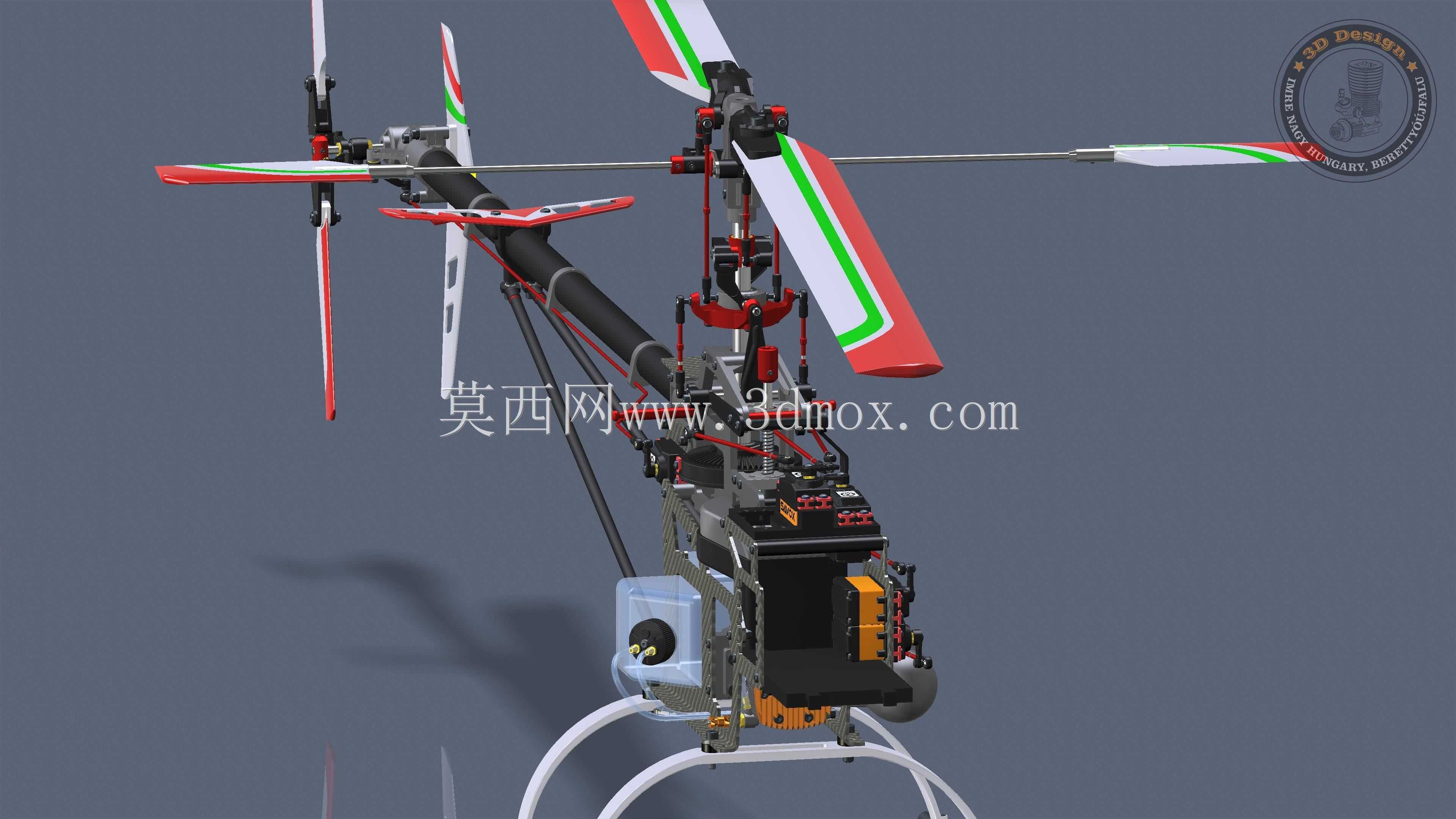

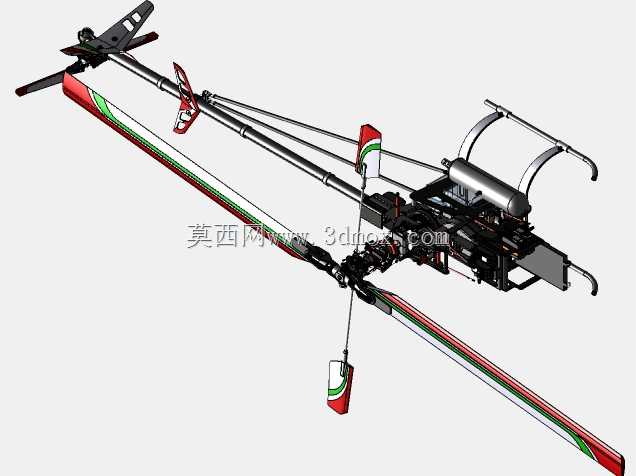

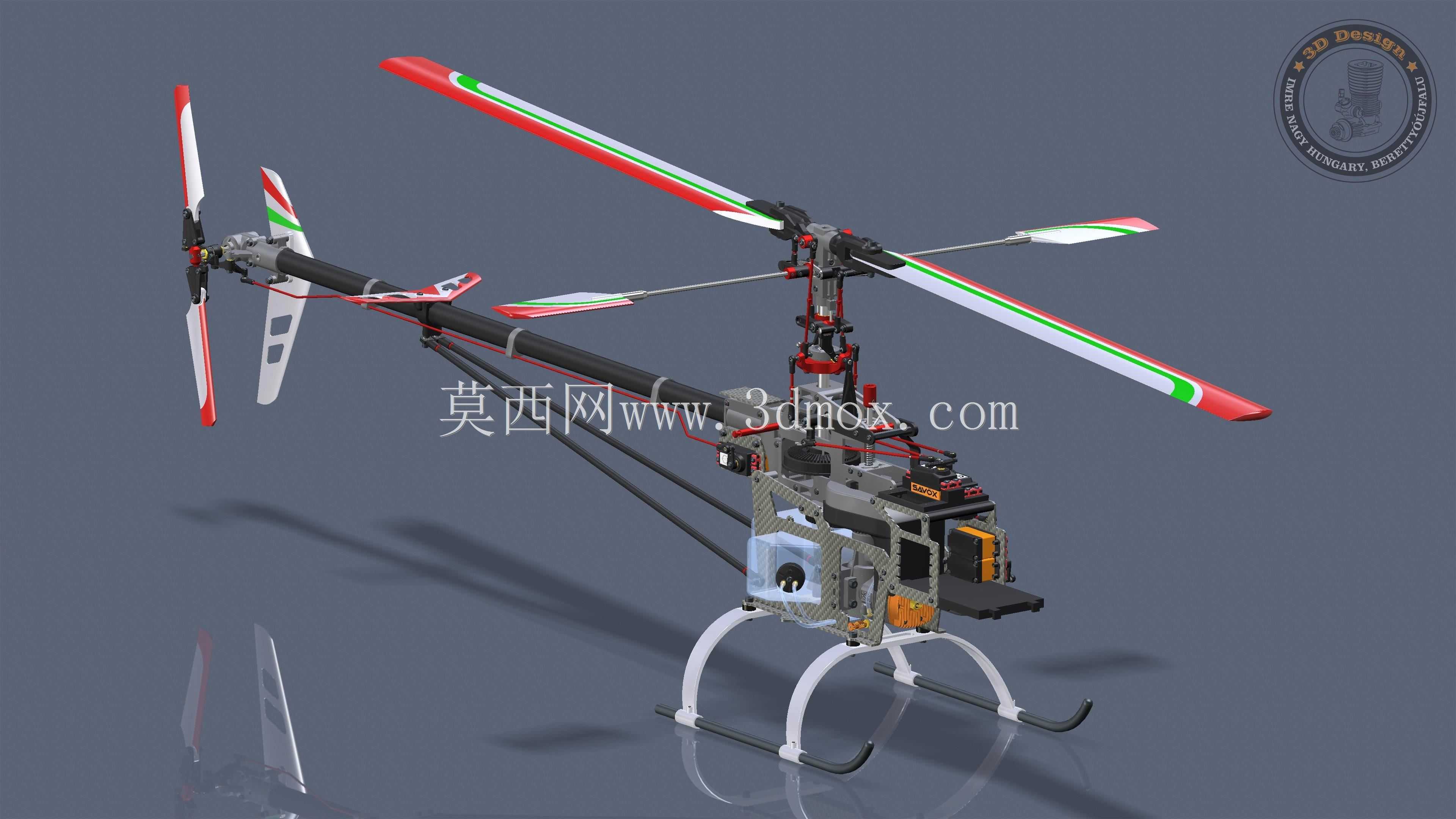

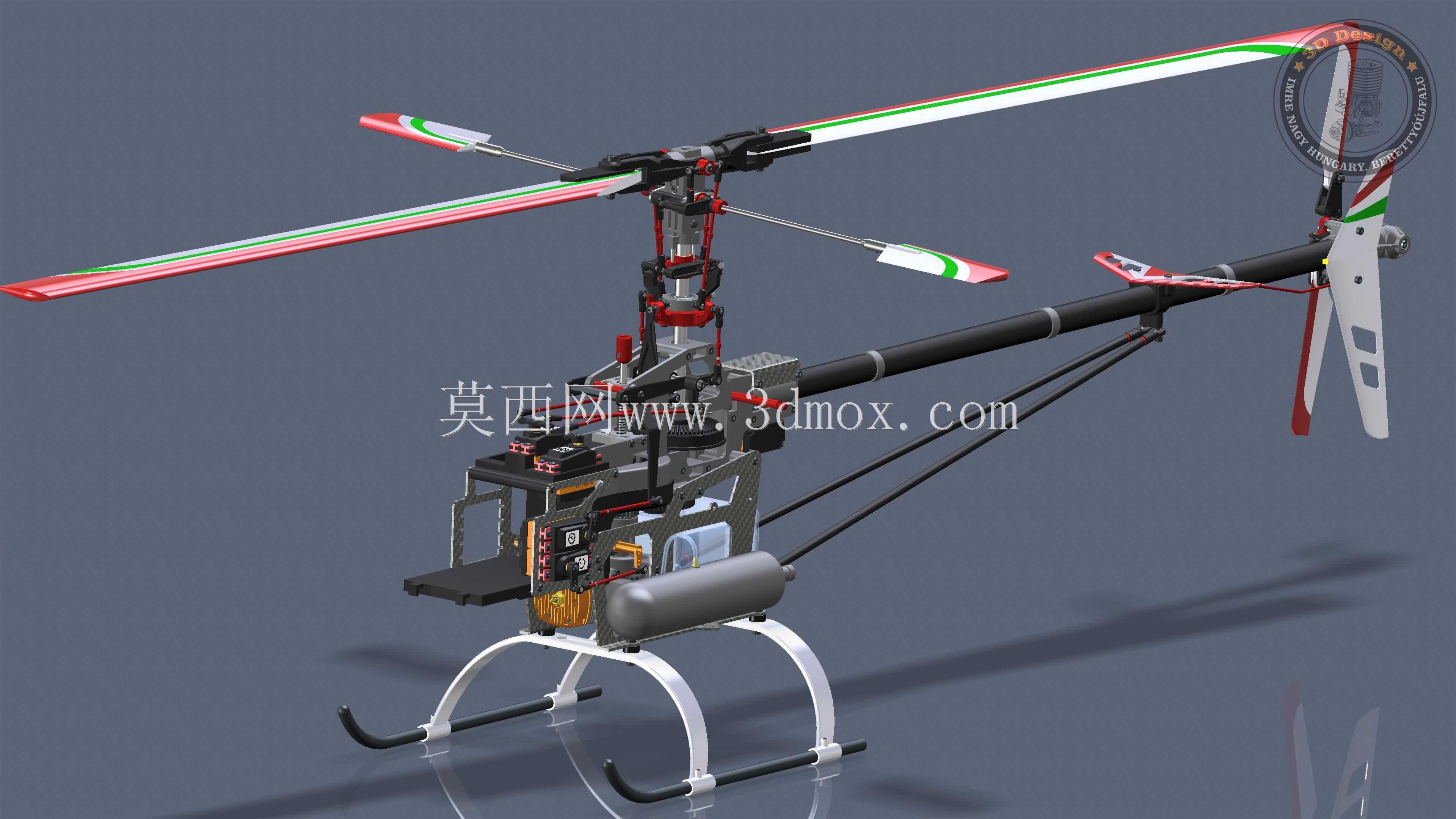

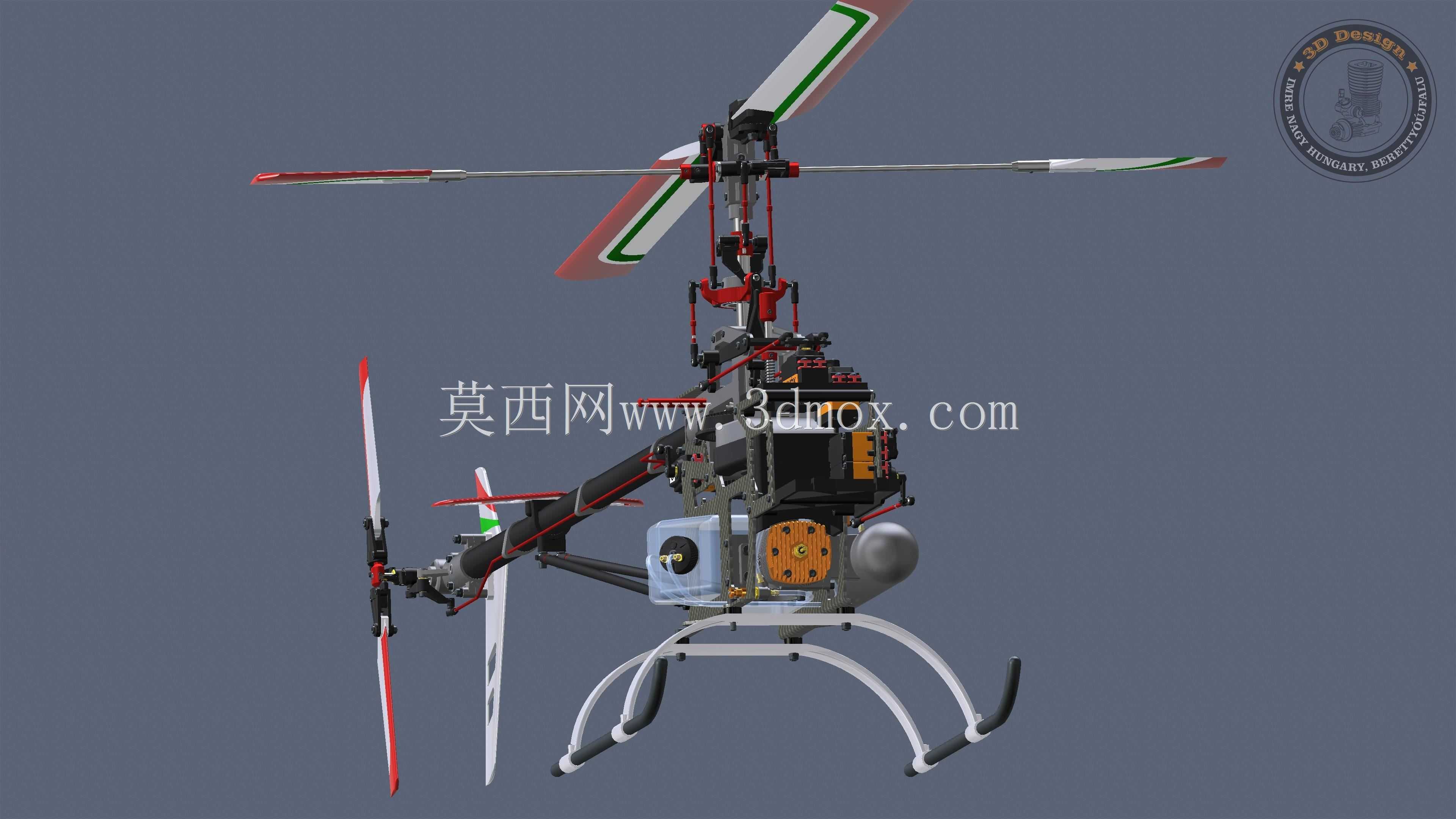

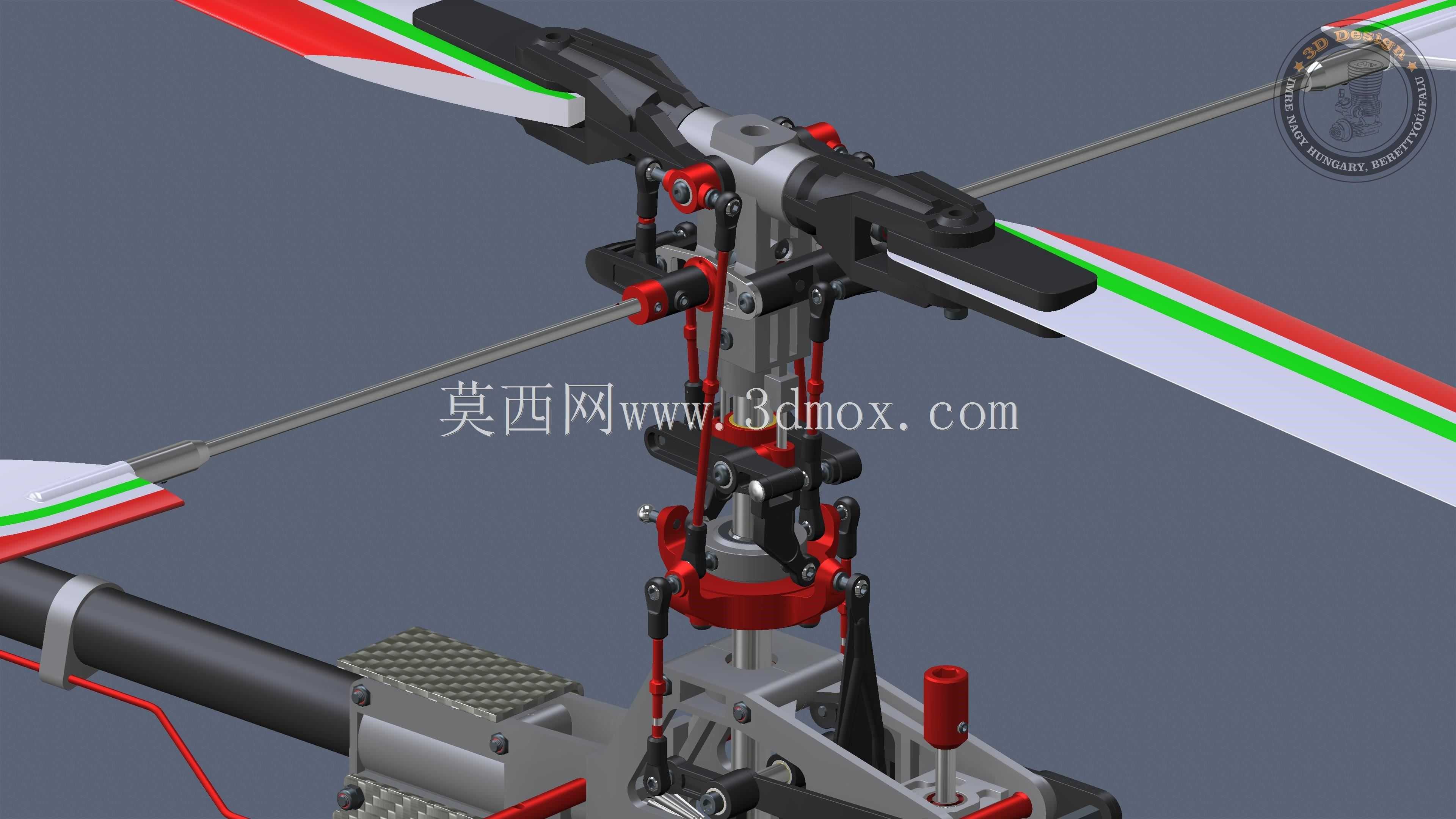

　　这套遥控直升机结构方案面向小型旋翼飞行器的整机装配验证，主体围绕主旋翼系统、尾梁传动、动力舱、伺服控制组件和滑橇式起落架展开，适合在航模研发、教学演示、飞控布局校核以及轻量化机械结构训练中使用。整机采用细长尾梁配合前置动力舱的经典单旋翼布局，主旋翼位于机身顶部，通过主轴、倾斜盘、连杆和舵机组成姿态控制链路；尾端设置尾桨，用于抵消主旋翼旋转产生的反扭矩，并在航向控制中提供偏航修正力矩。设计时需要重点关注旋翼直径与尾梁长度之间的平衡，尾桨位置既要远离主旋翼下洗气流干扰，也要避免机身过长导致转动惯量增加。主旋翼桨叶采用细长翼型结构，桨根与桨夹连接，桨夹通过变距机构响应舵机输入；倾斜盘分为旋转盘与非旋转盘，旋转盘随主轴同步运动，

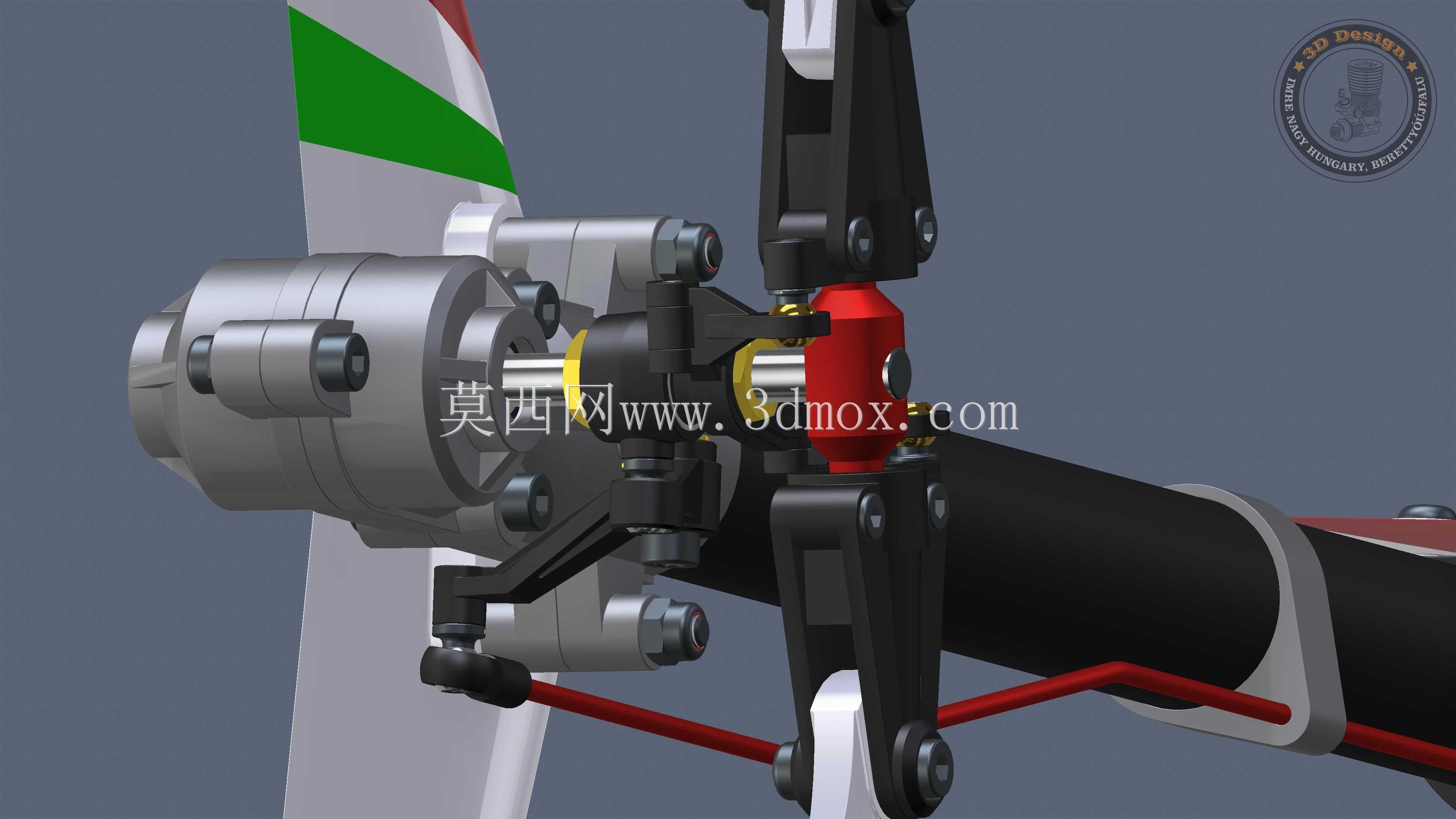

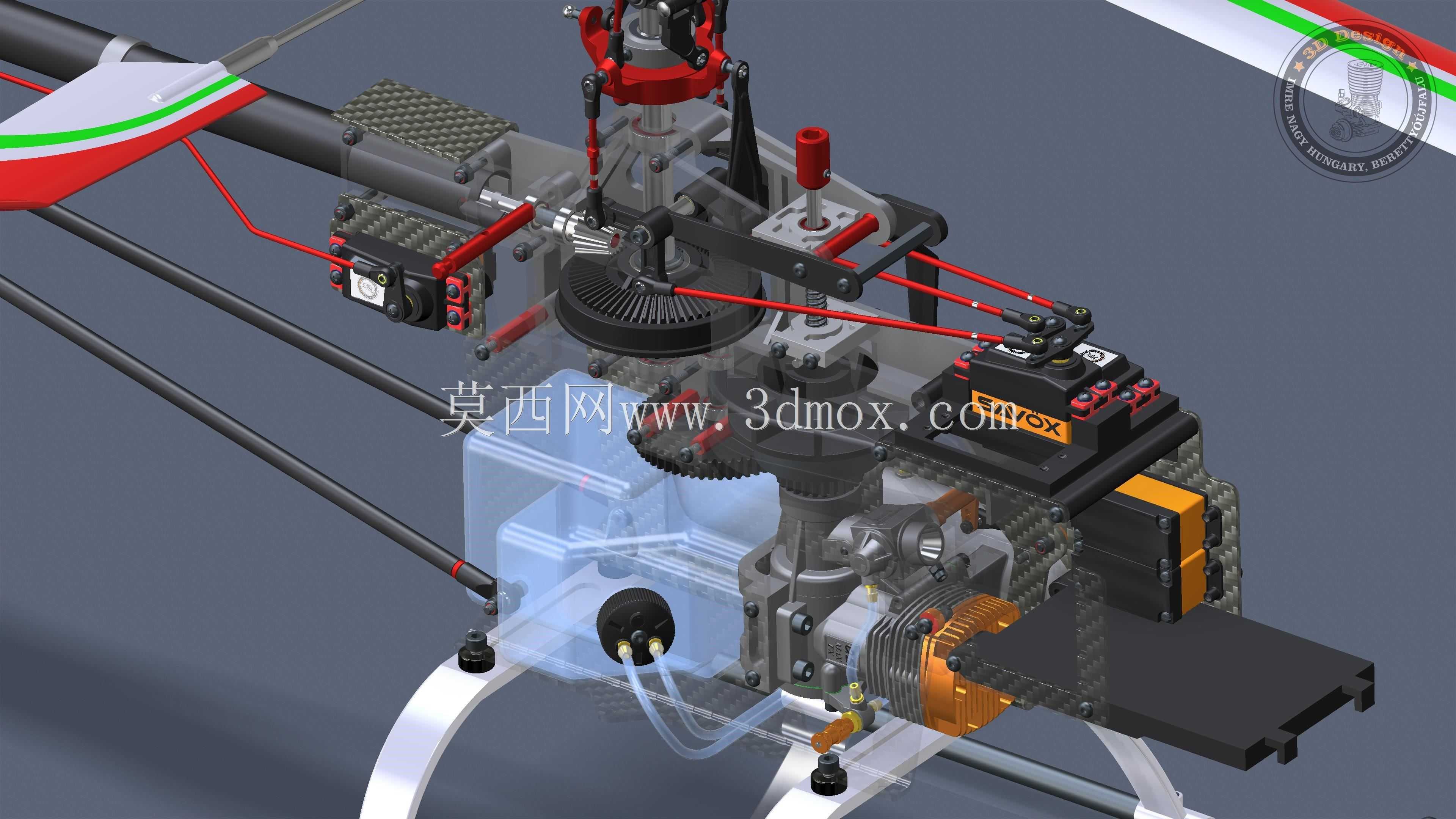

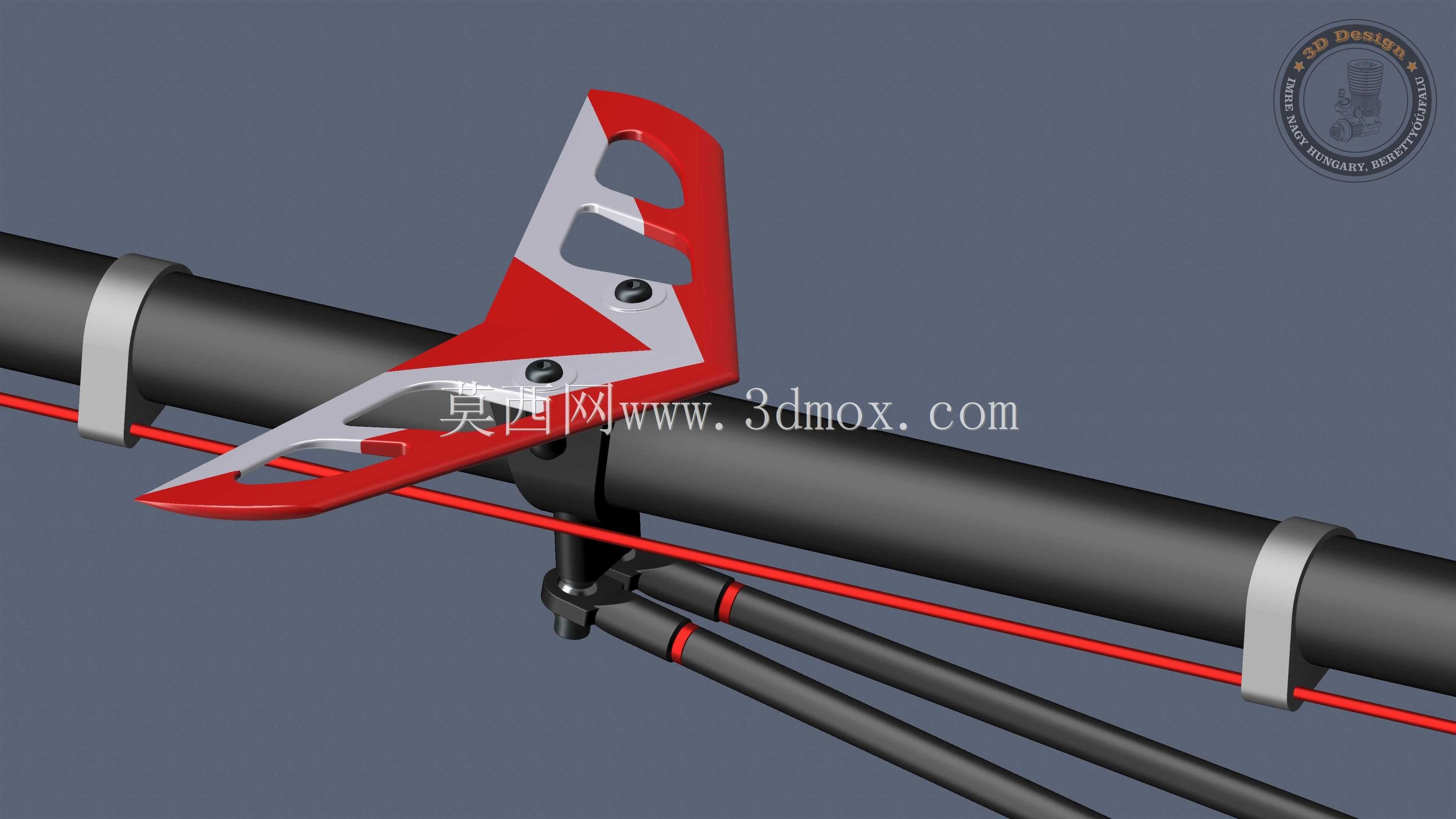

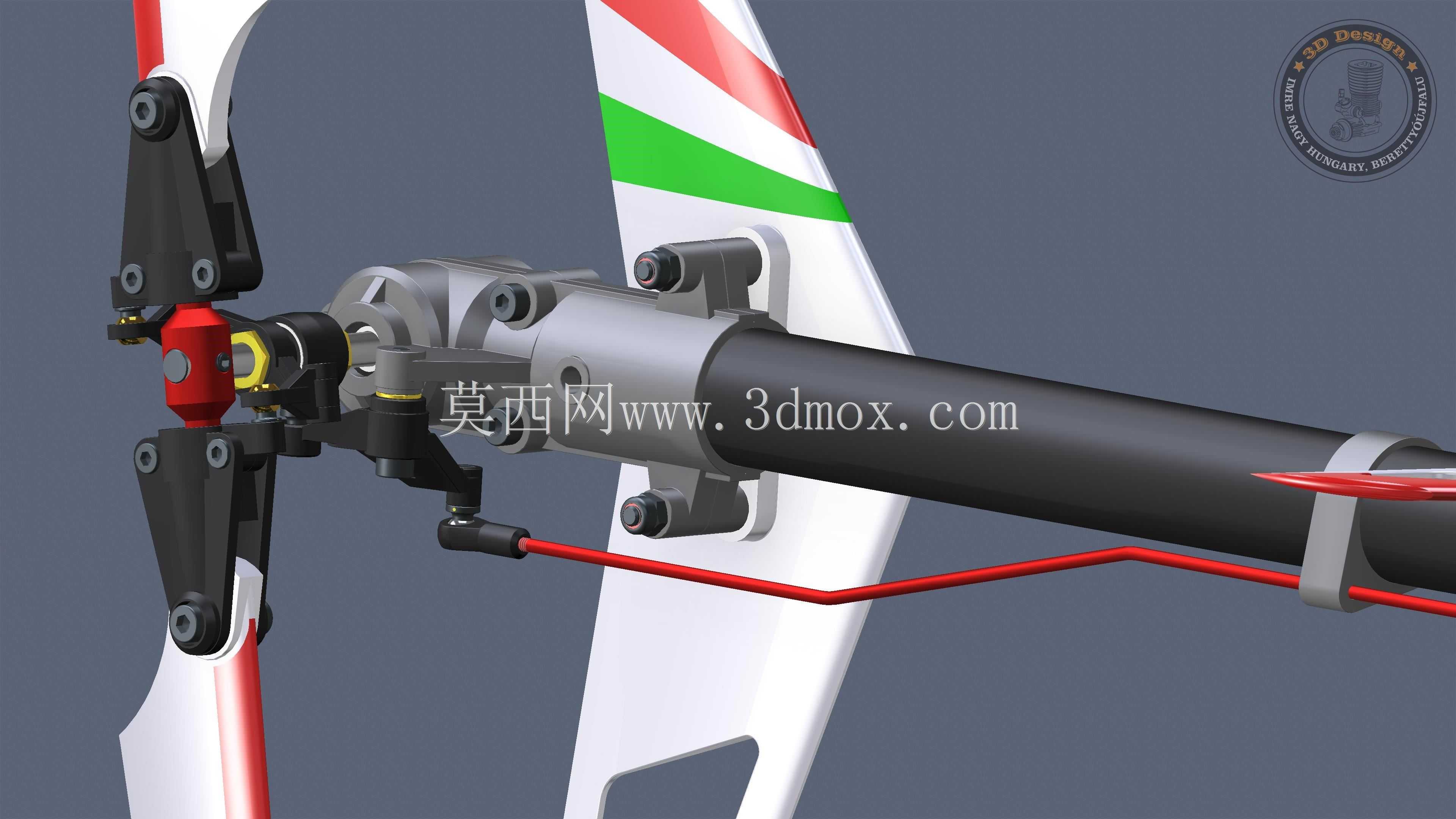

　　非旋转盘通过连杆接收舵机位移，从而实现总距和周期变距控制。该部分的装配边界集中在主轴轴线、舵机摇臂行程以及连杆长度公差上，若连杆孔位偏差过大，会直接造成桨距变化不同步，飞行中出现振动或姿态响应迟滞。机身中段布置动力模块、电子调速部件、接收机、电池承托区和伺服安装座，框架通过侧板、立柱和紧固件形成承载骨架。侧板上的开孔既用于减轻重量，也为线束穿设、设备散热和维护拆装留出空间。动力输出路径需要与主齿轮、离合或减速组件保持合理啮合间隙，齿轮中心距过小会增加摩擦和噪音，过大则容易造成打齿。尾梁内部或上方可布置传动件与控制线，外部保留尾舵机、尾桨护架及水平垂直安定面的安装位置。尾桨组件通过小桨叶、尾轴和支座固定在尾梁末端，

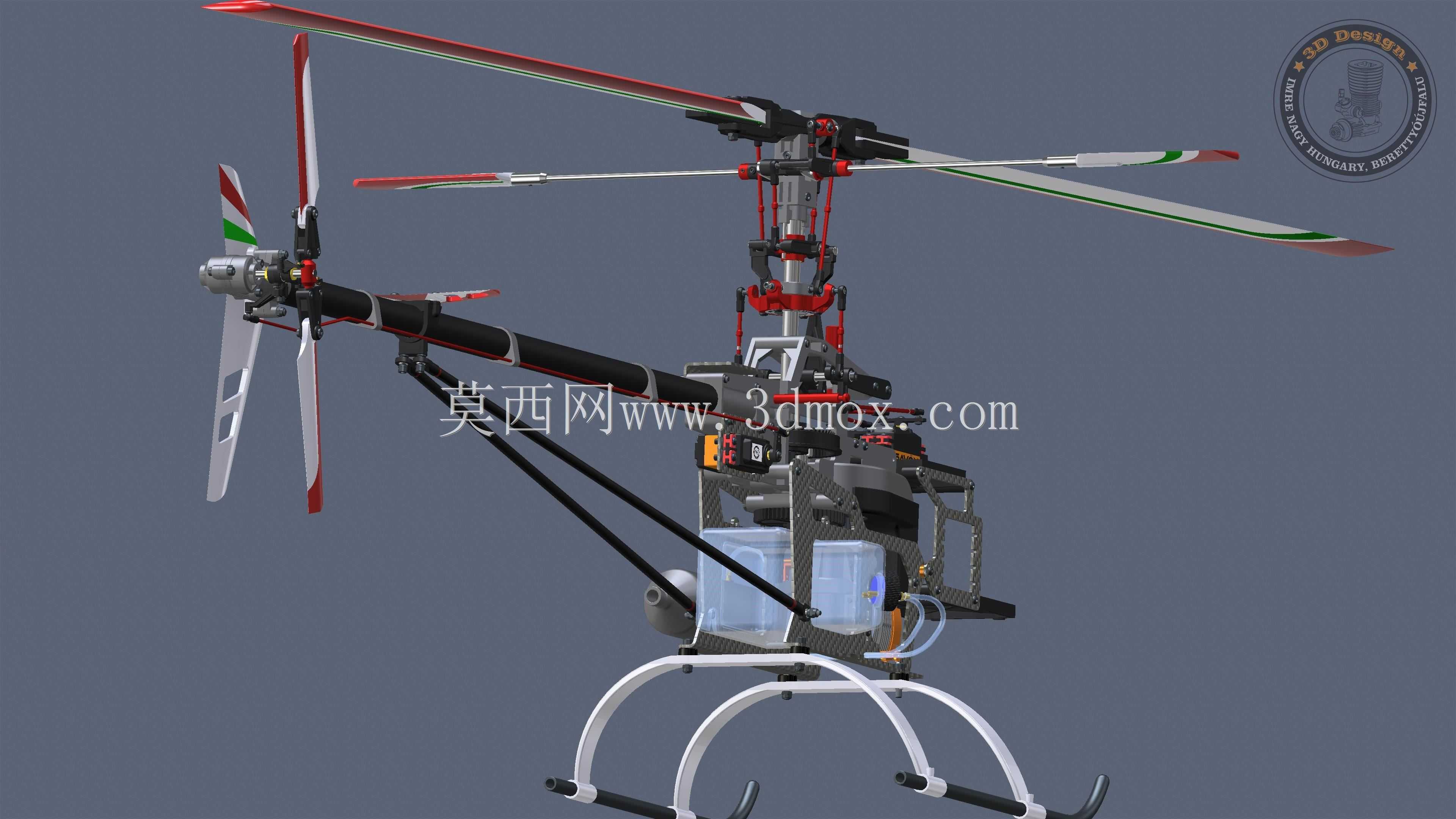

　　安装高度通常与主旋翼扭矩方向匹配，侧向推力方向不能在装配时反向。起落架采用双滑橇加弧形支撑腿形式，支撑腿从机身下部向两侧展开，滑橇横向跨度大于机身宽度，用于降落时吸收冲击并防止侧翻。设计起落架时要控制接地角、支腿弹性和机身离地高度：离地过低会导致电池或舱体触地，过高则会提高重心并影响降落稳定性。滑橇前端可设置上翘弧度，便于在不平整地面滑入着陆姿态。整机外形边界由主旋翼旋转直径、尾桨旋转半径、尾梁长度和起落架宽度共同决定，在三维环境中可通过旋转包络检查旋翼与尾梁、舵机拉杆、起落架之间的干涉。结构建模时还应保留紧固件孔位、卡扣槽、设备仓开口和维护拆卸路径，使电池、舵机、传动齿轮和旋翼夹座能够按实际顺序装拆。对于航模结构学习者而言，该方案能够清晰展示旋翼飞行器从动力输入、扭矩传递、姿态变距到着陆支撑的完整机械逻辑，也可用于校核轻量化骨架在振动载荷下的布置合理性。
