双发宽体民用喷气客机整机装配结构

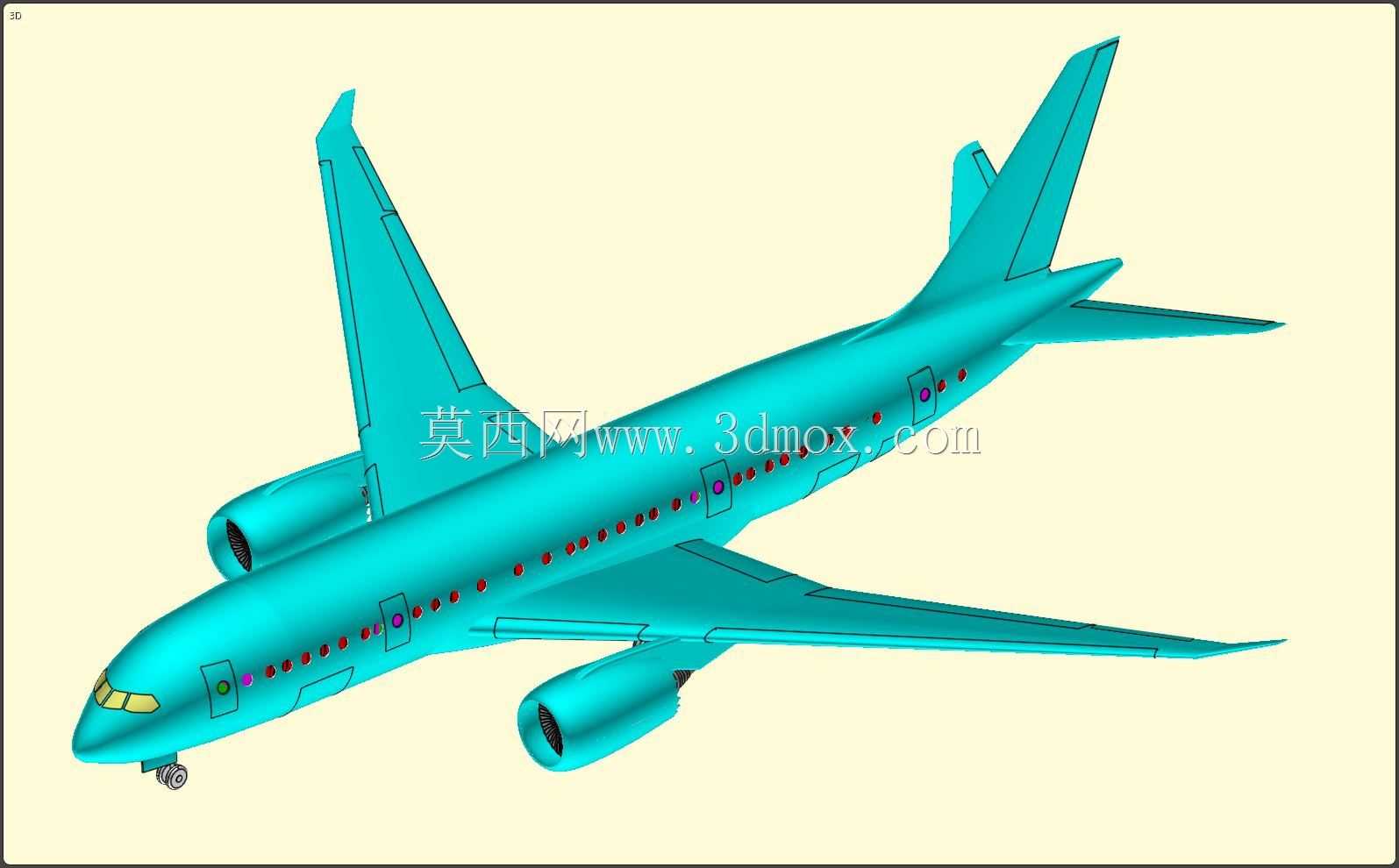

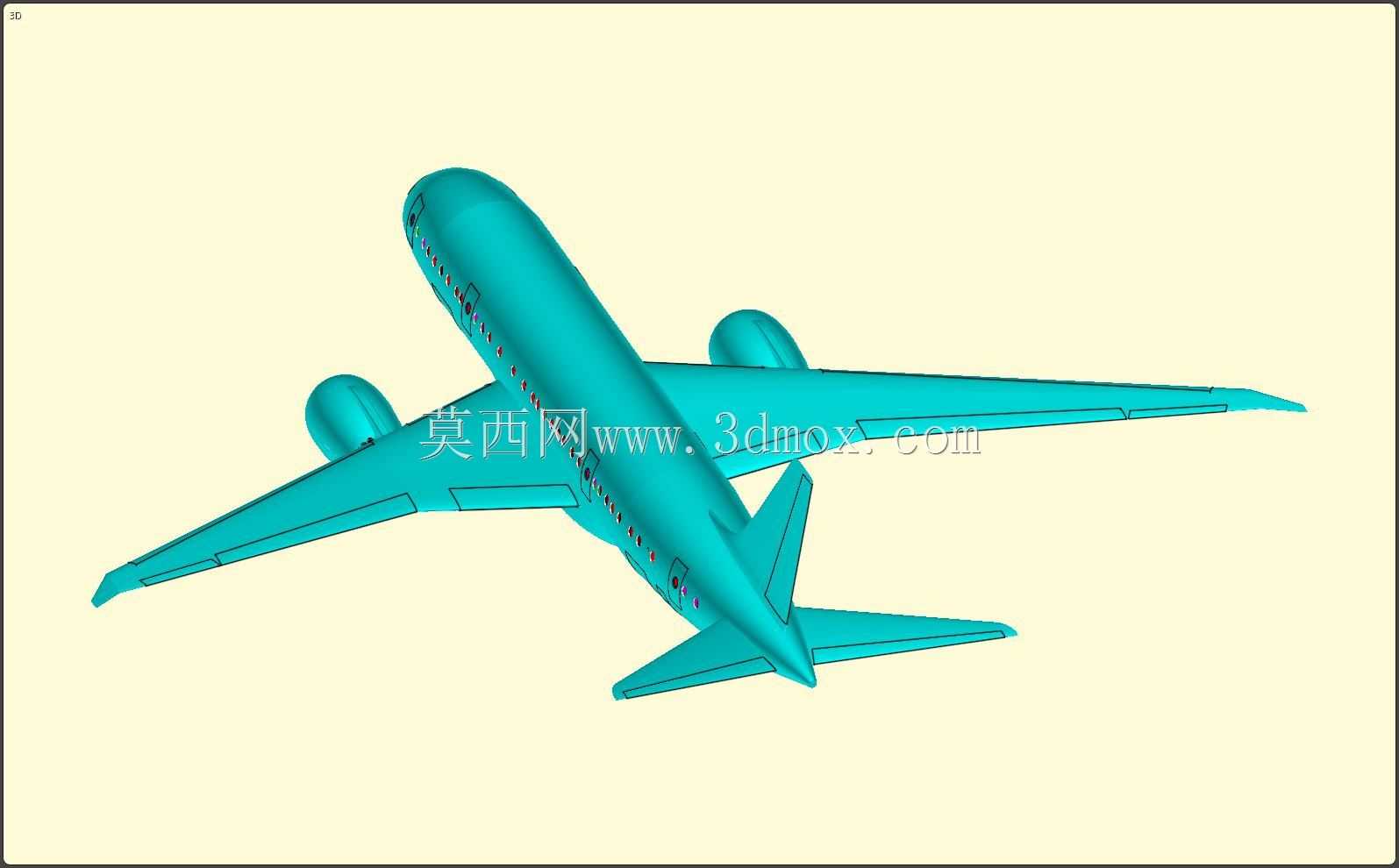

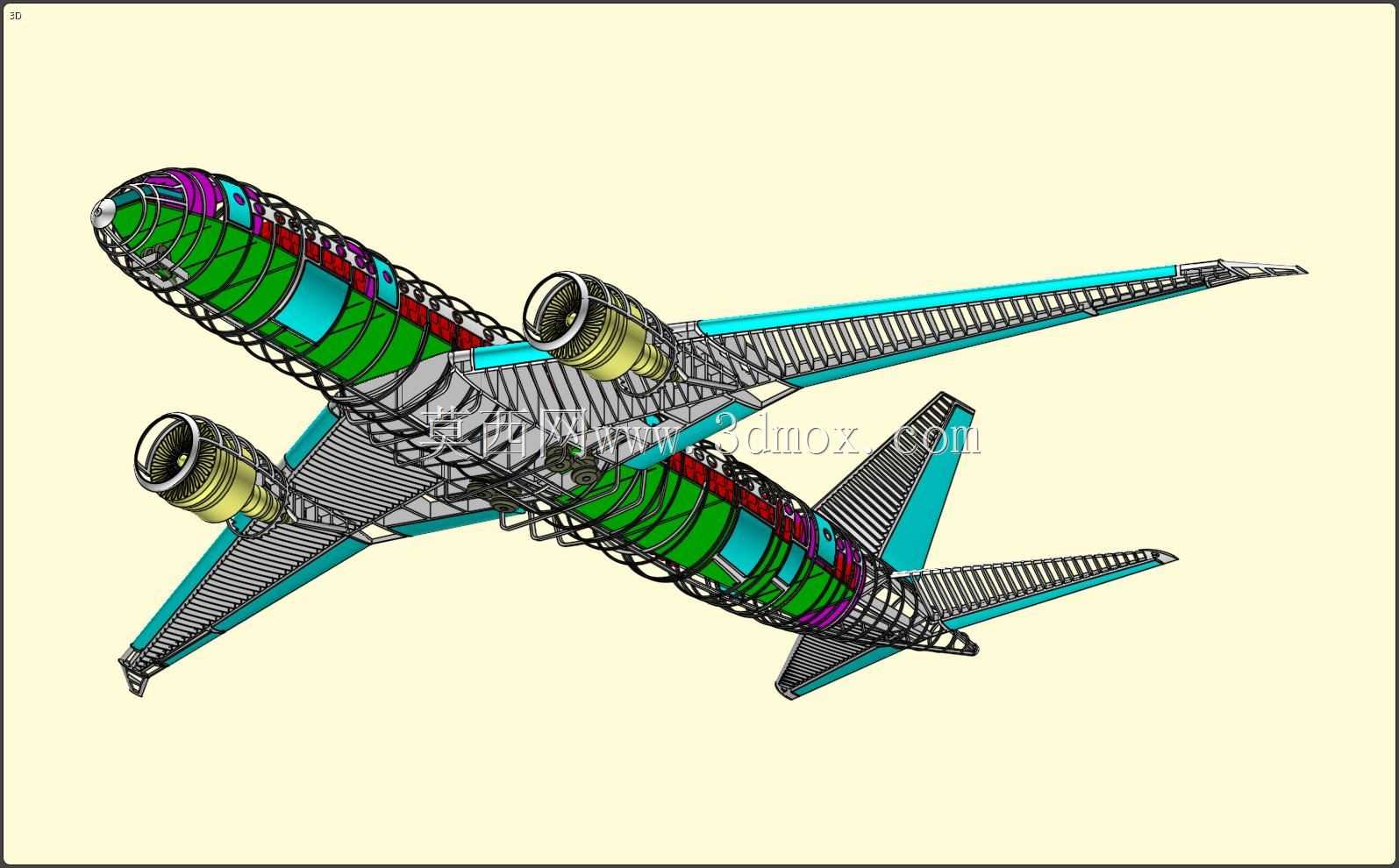

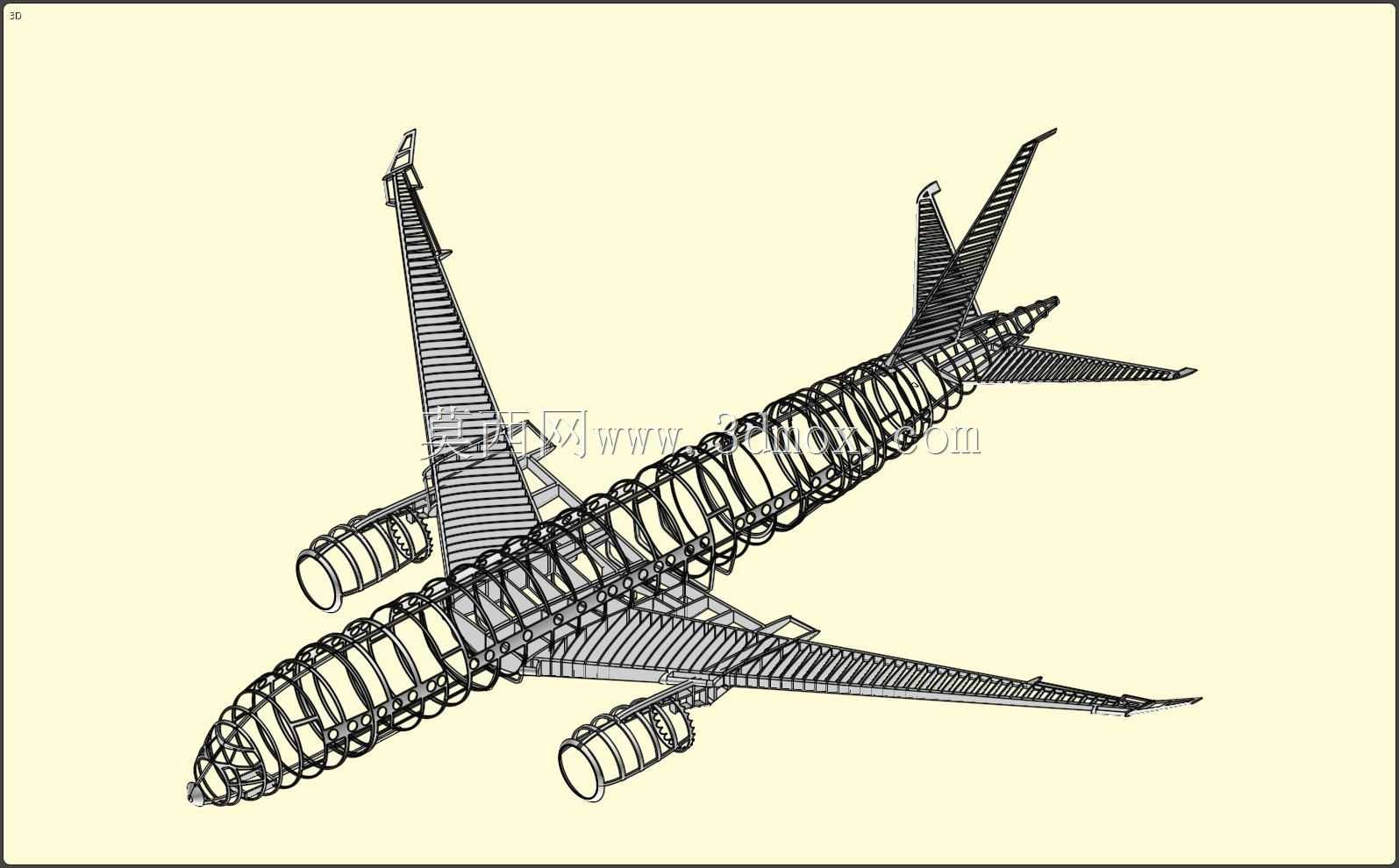

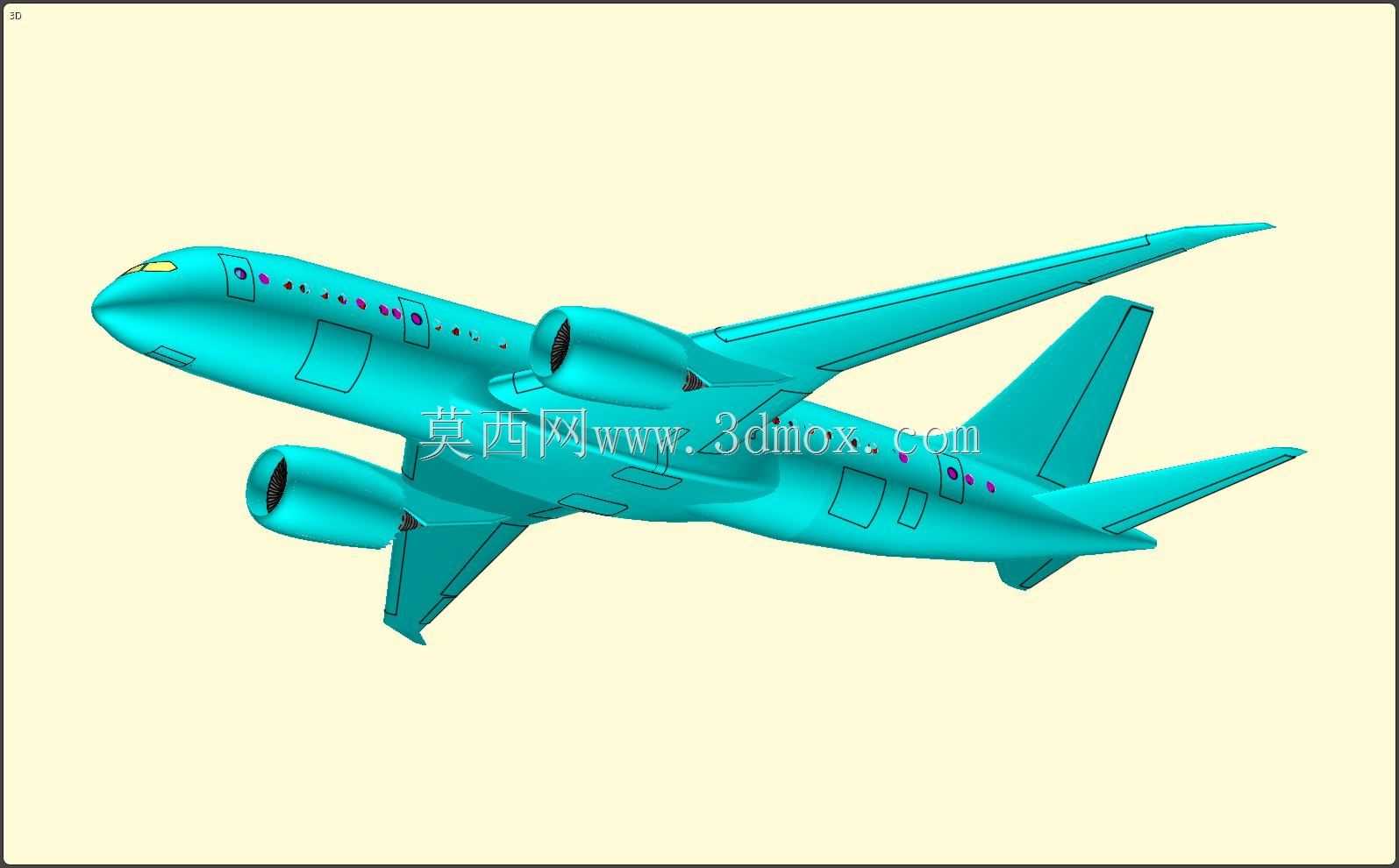

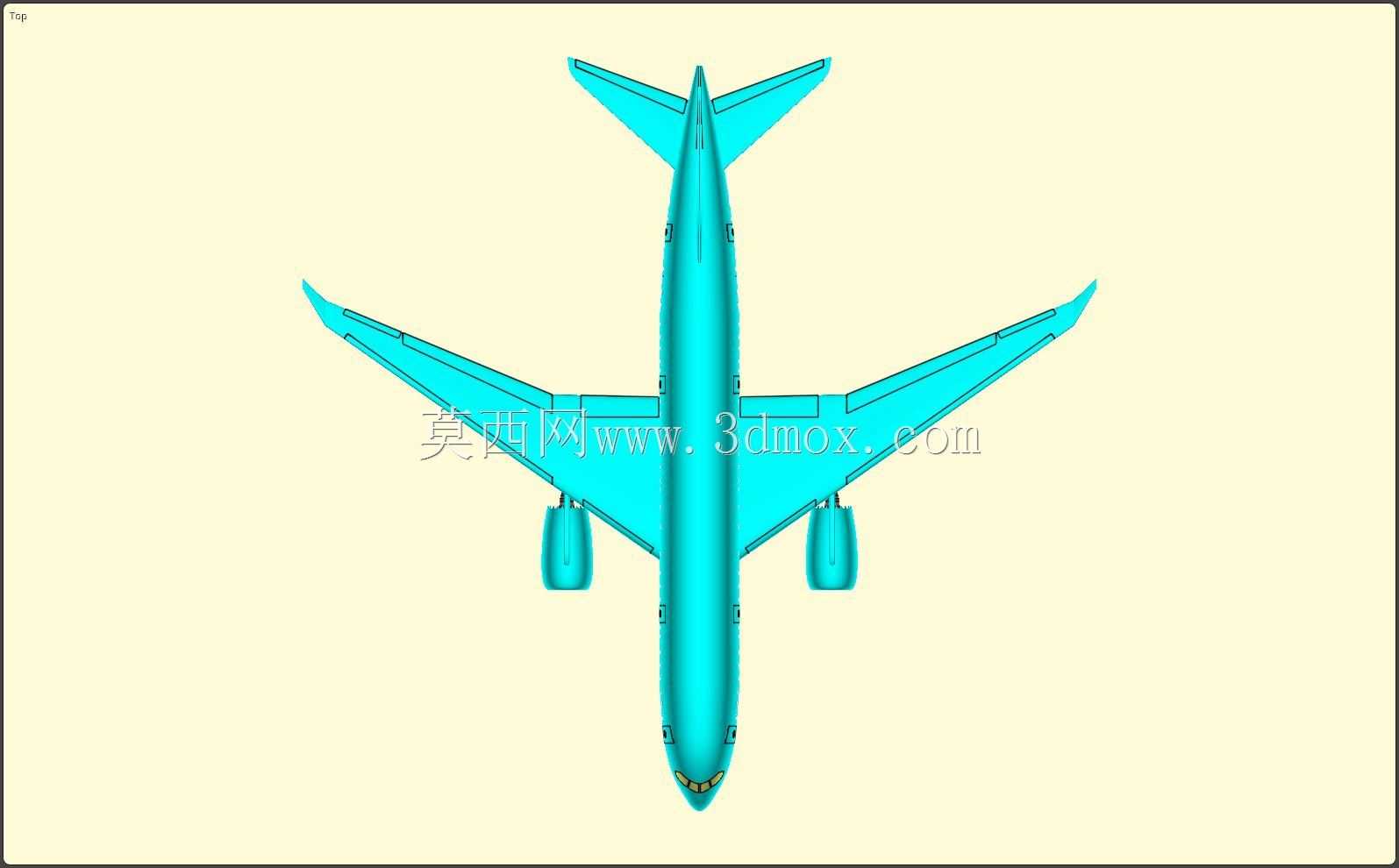

　　该装配围绕双发宽体民用喷气客机的整机结构展开，覆盖机身、机翼、尾翼、动力短舱、起落架及舱门窗口等主要区域，适合用于航空结构认知、总体布置校核、教学演示和方案阶段的空间干涉检查。整机采用下单翼布局，机翼后掠并带有明显上反，翼下吊挂两台涡轮风扇发动机短舱；尾翼由垂尾、平尾及端部小翼构成，能够在三维环境中直观呈现客机的气动外形与主要承力部件的相对位置。

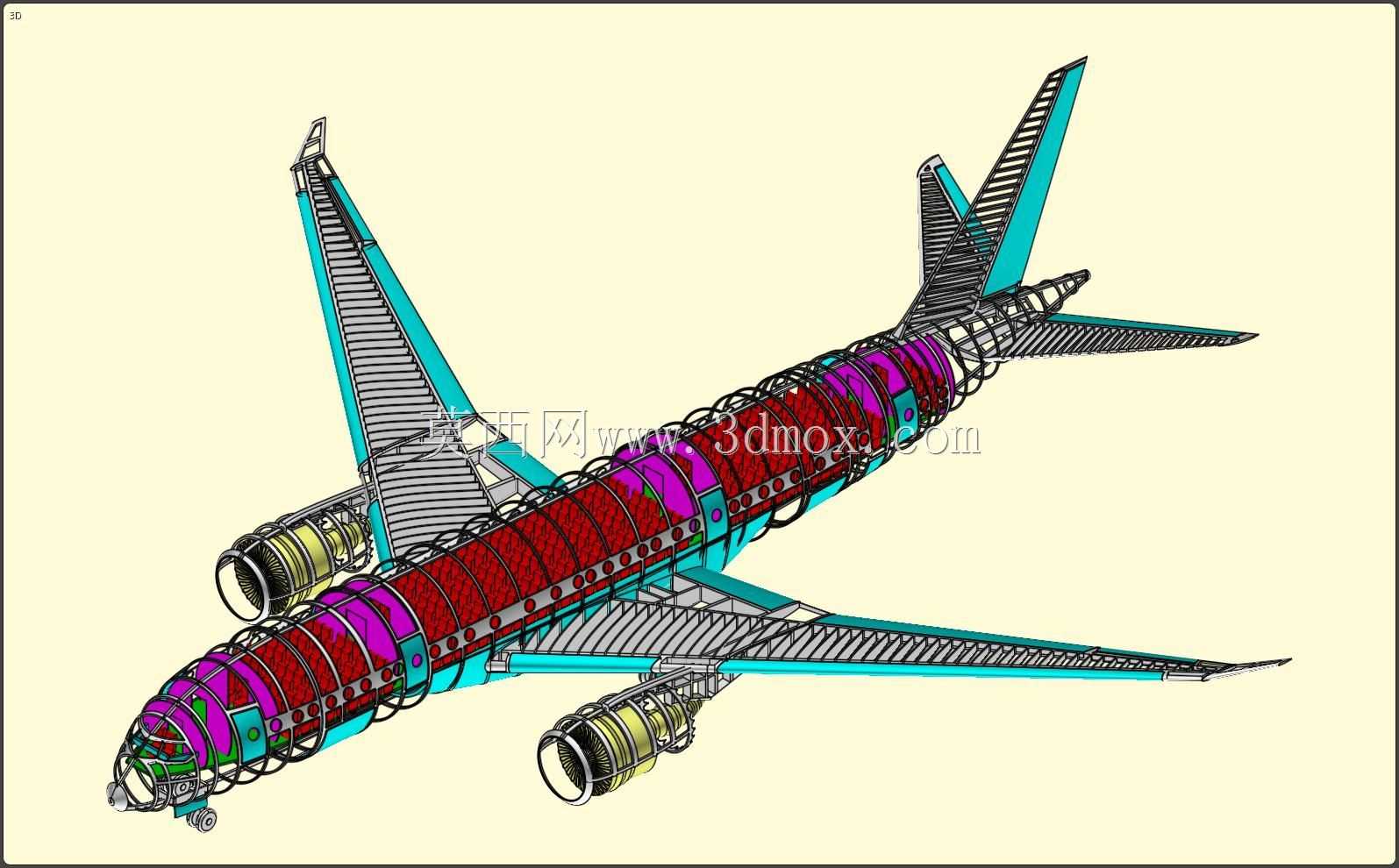

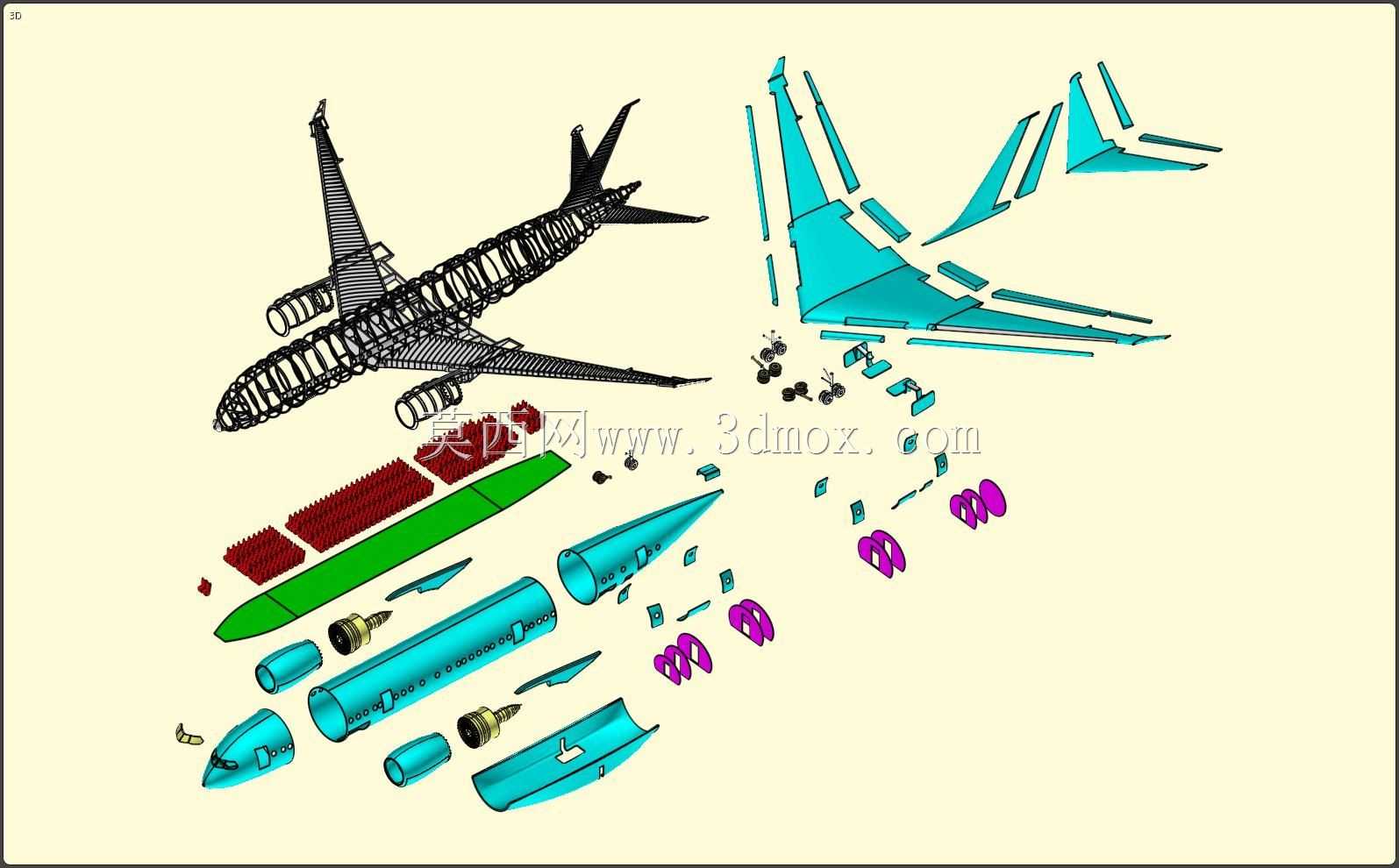

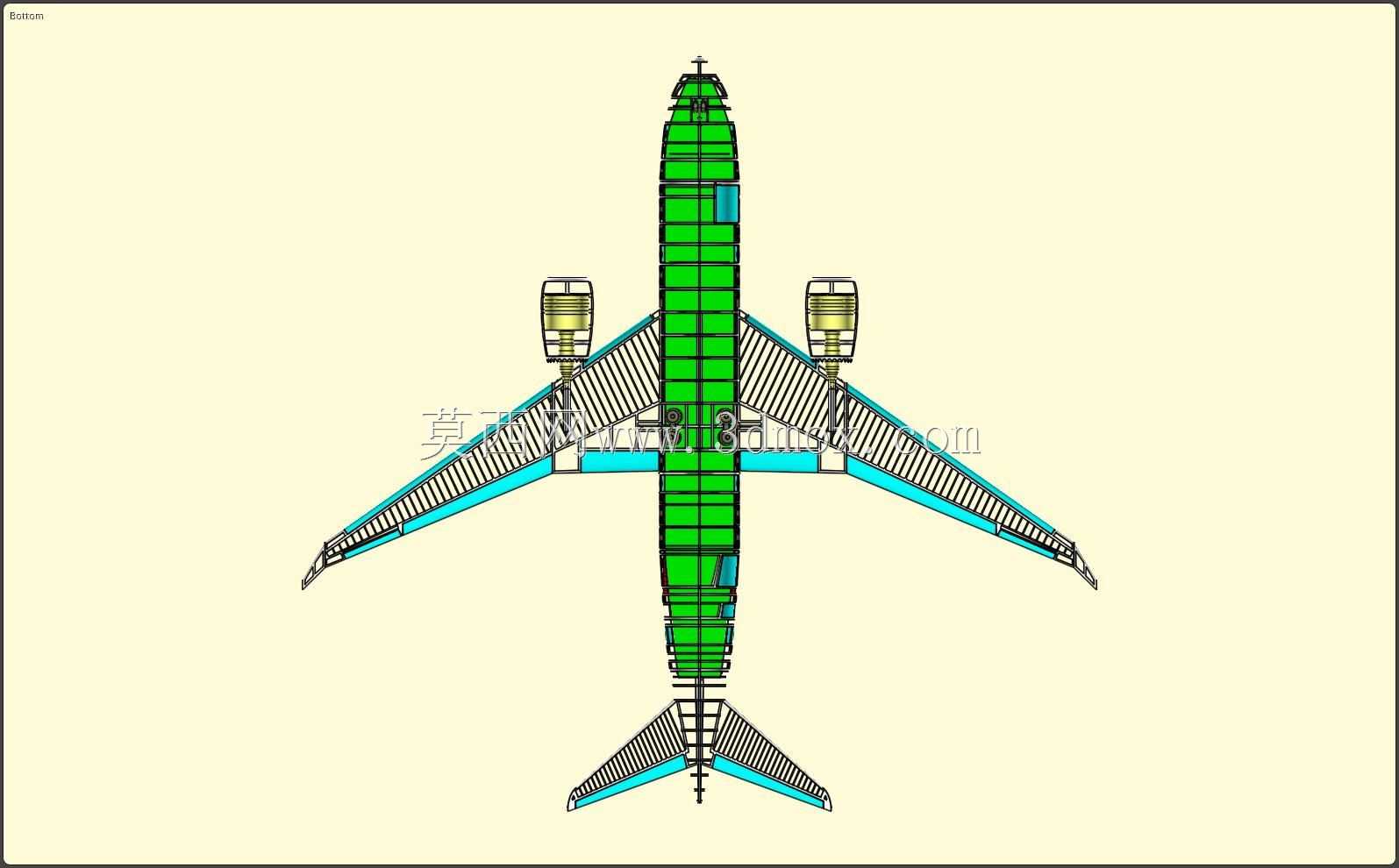

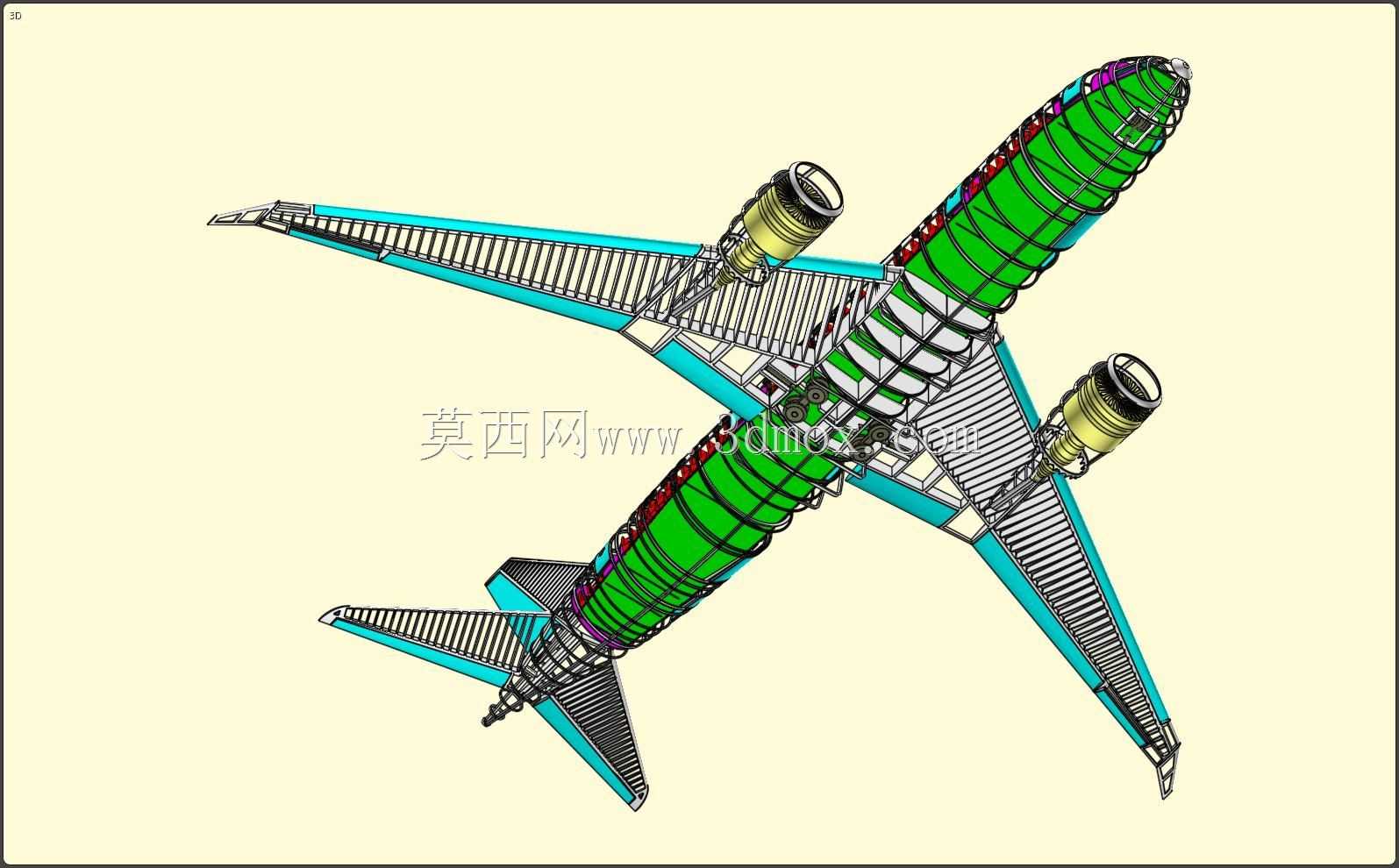

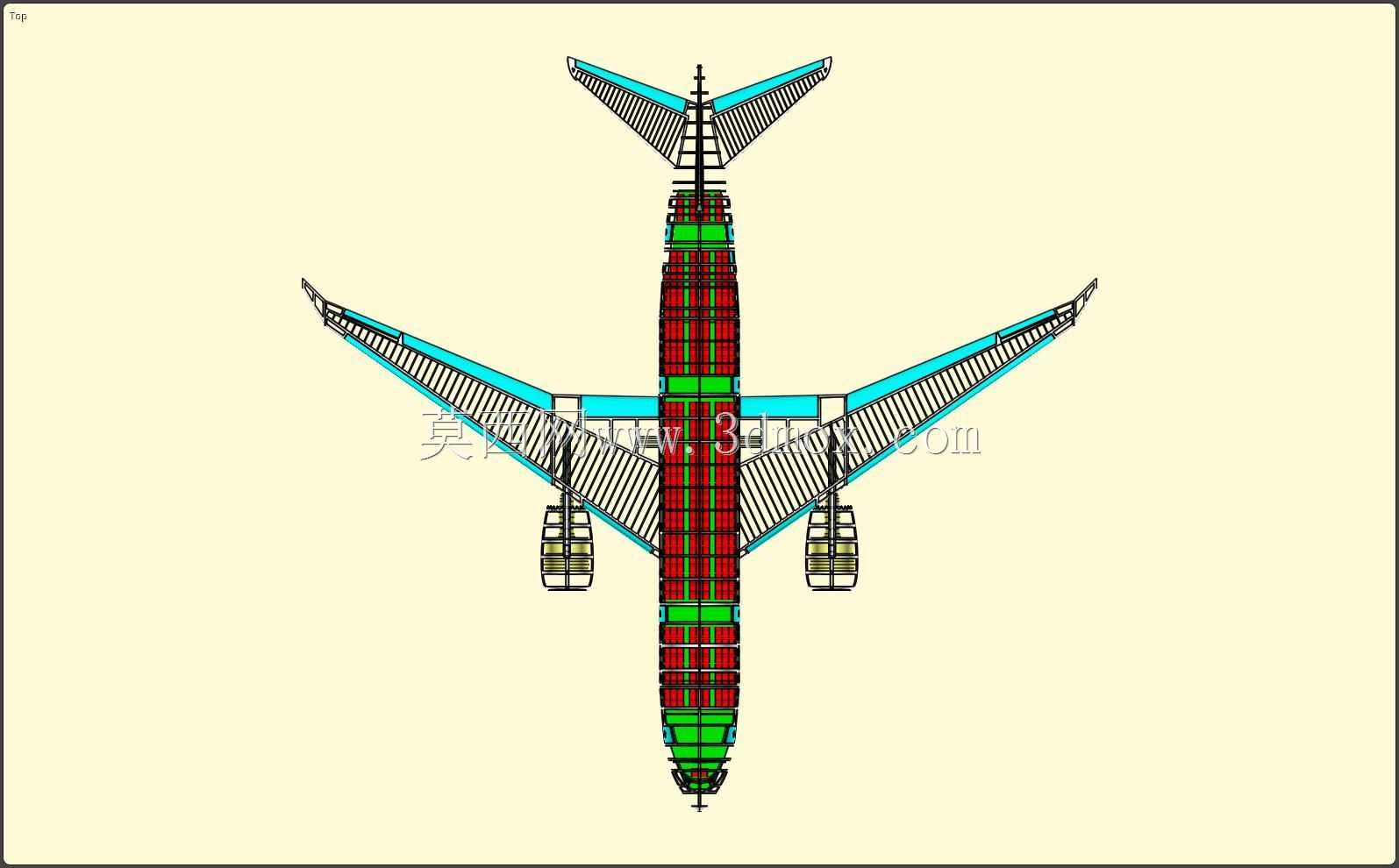

　　从实际用途看，这类模型可服务于民用飞机总体设计前期的布置讨论，也可用于机务培训、展厅展示、虚拟维修流程推演以及航空类课程中的结构拆解演示。设计时将整机拆分为若干子装配，便于按机身段、机翼、尾翼、发动机、起落架等模块分别管理；各模块在总装坐标系下定位，能够检查短舱与机翼、起落架与机身腹舱、活动翼面与固定翼面之间的安装边界。

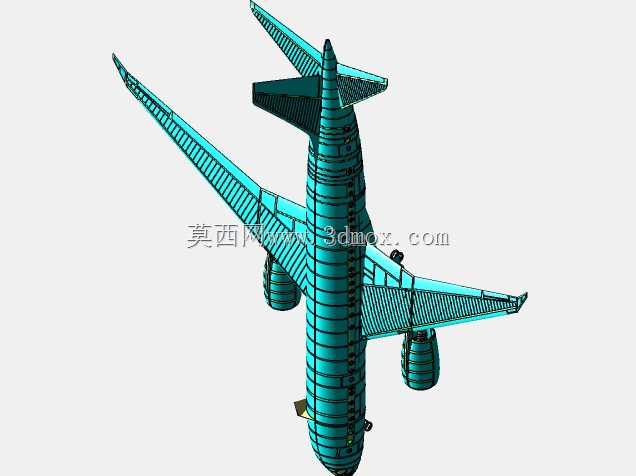

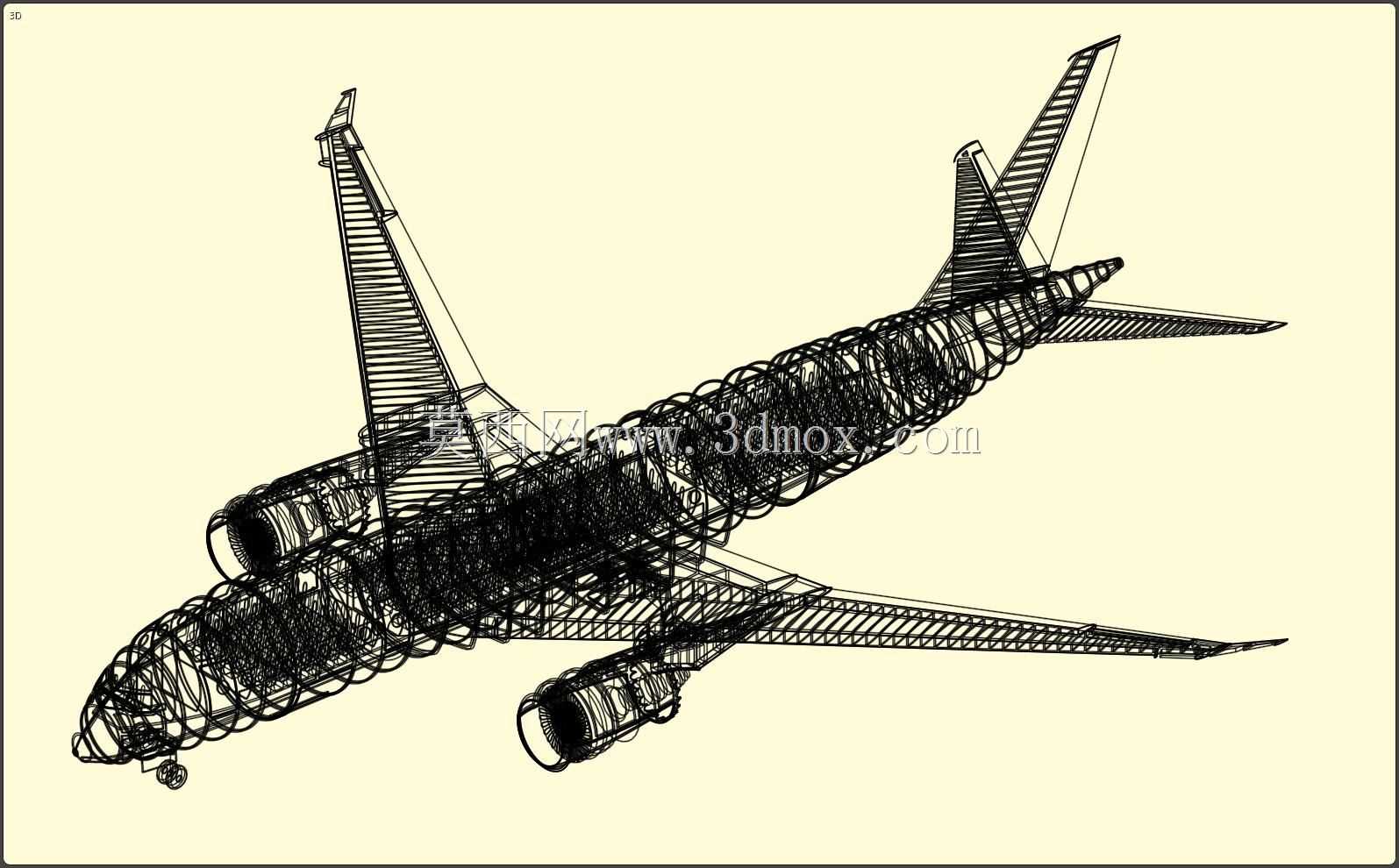

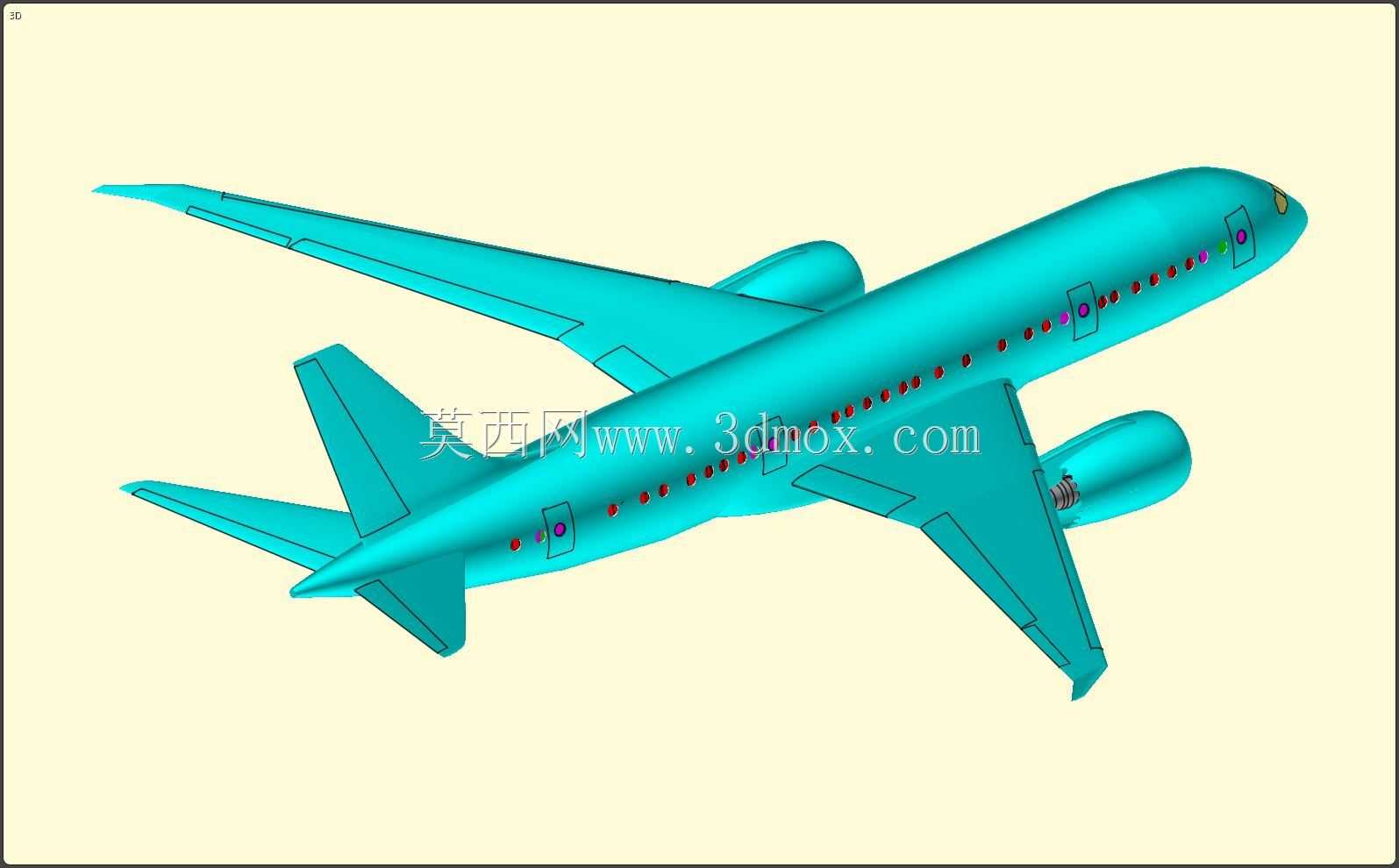

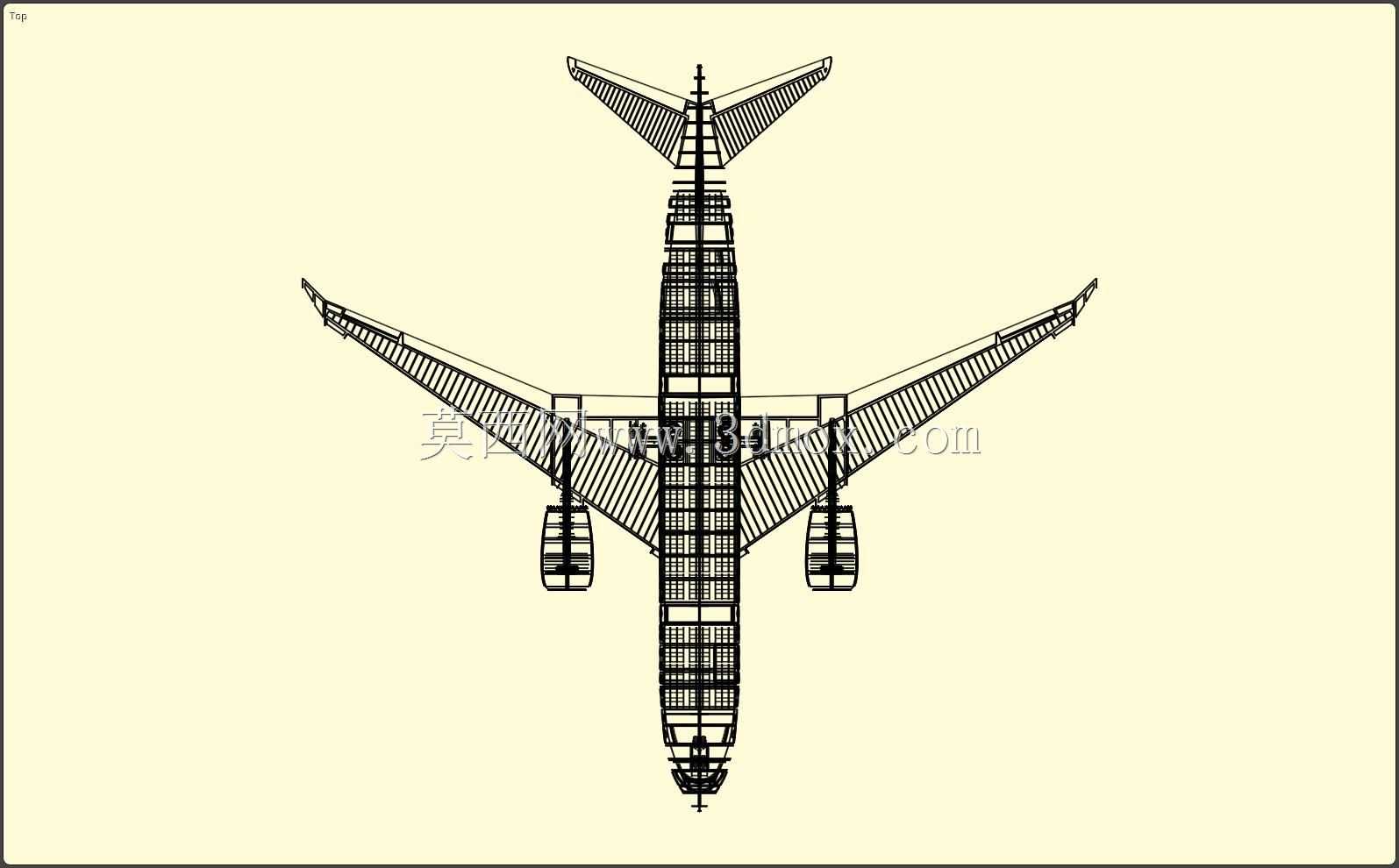

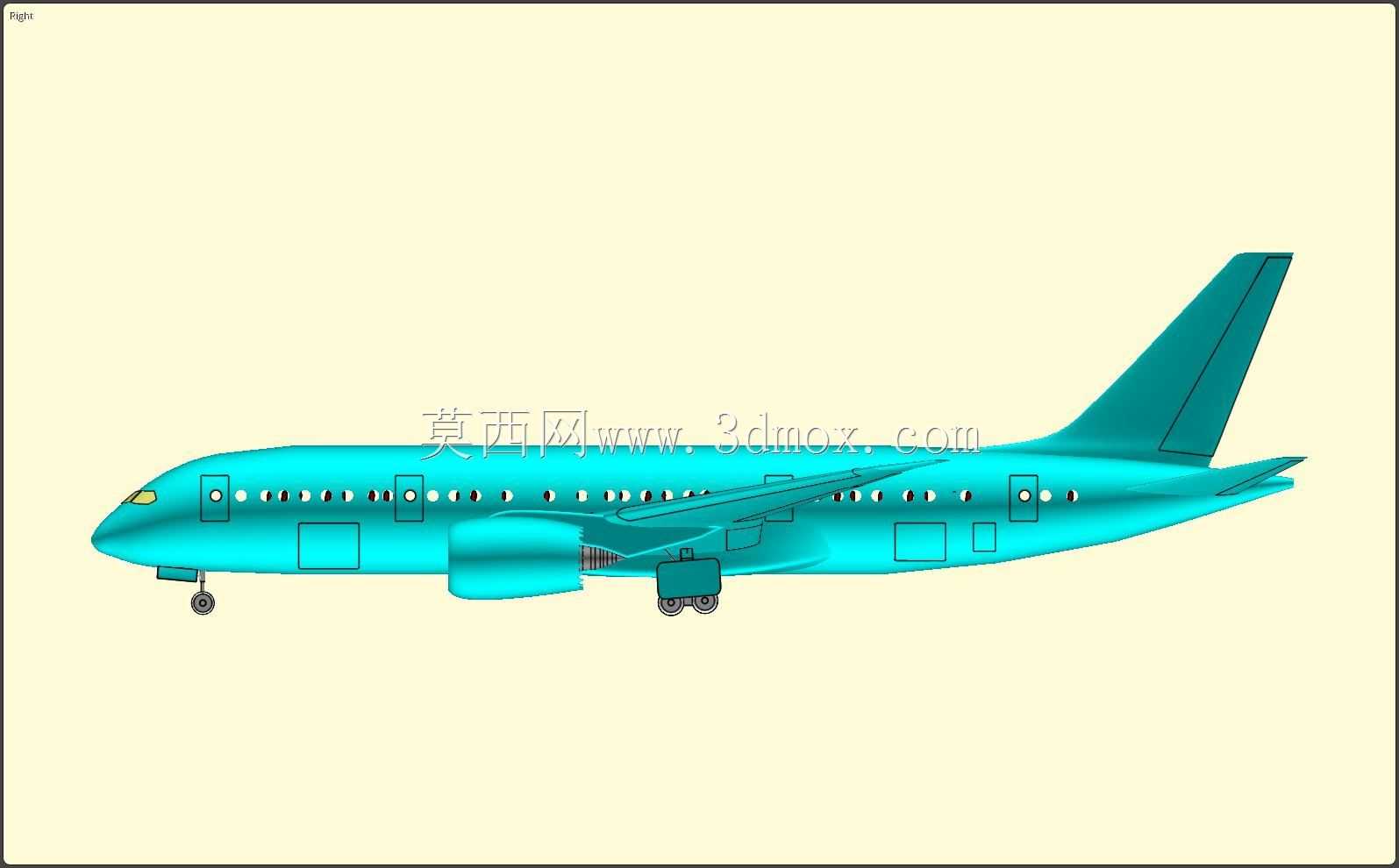

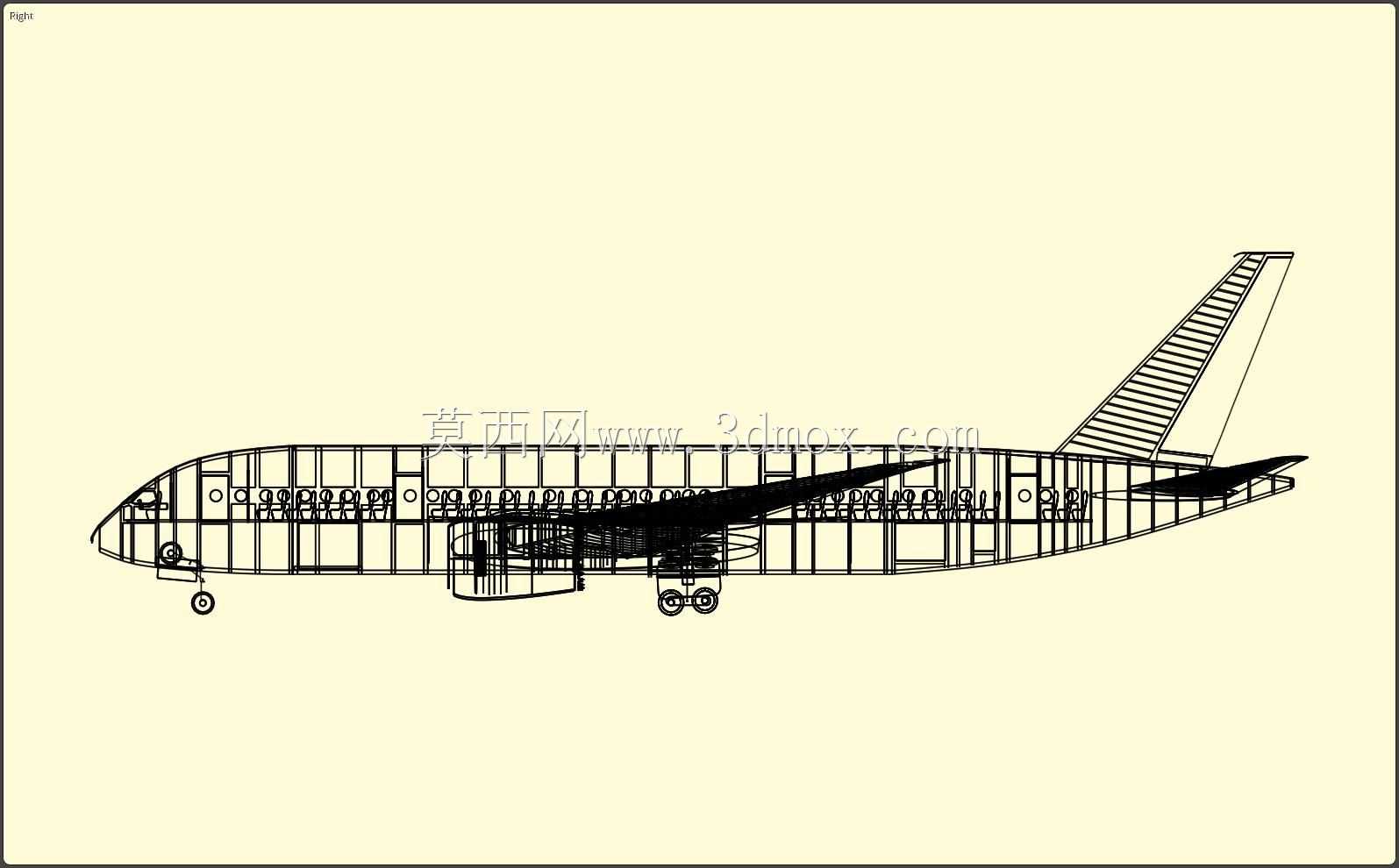

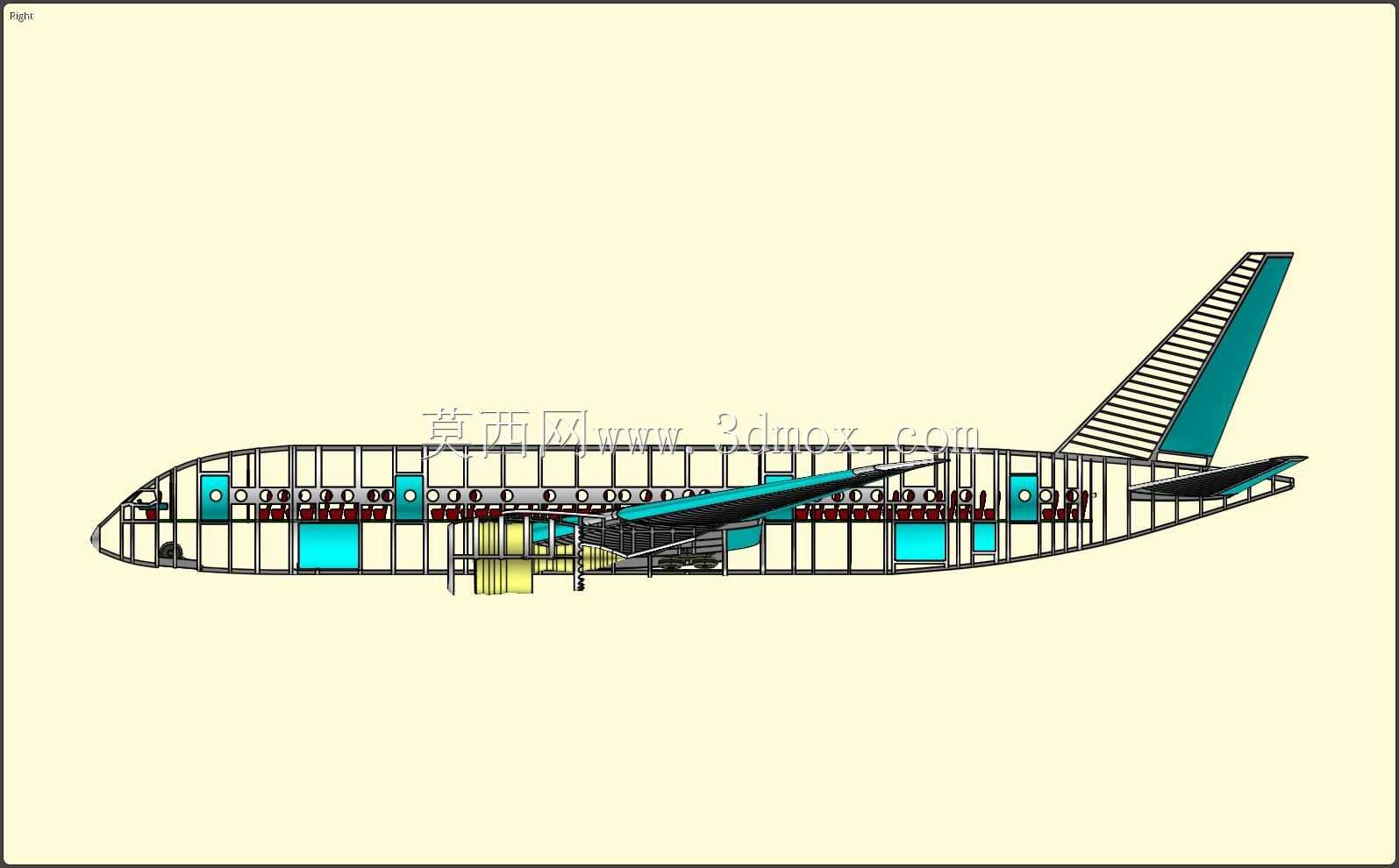

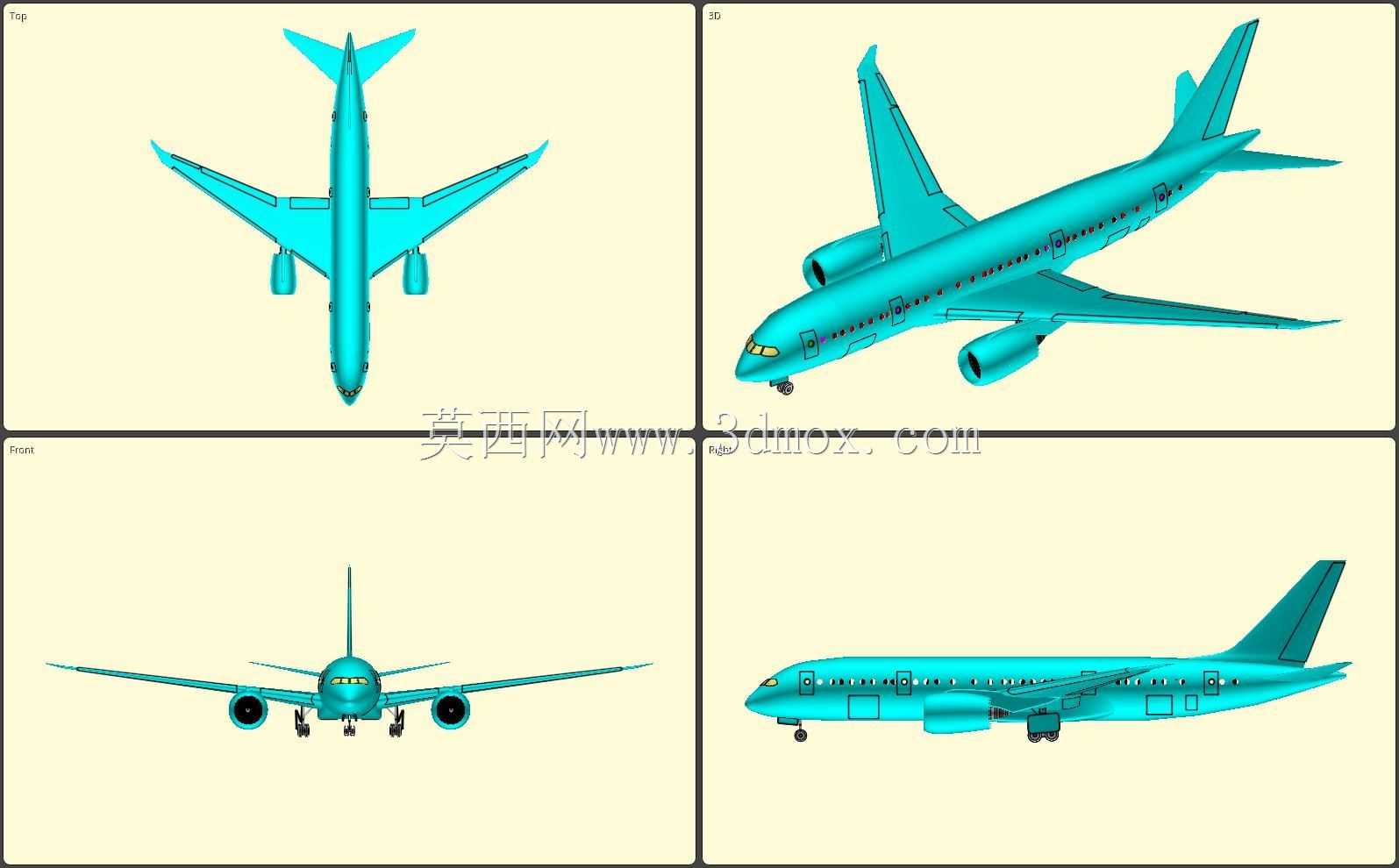

　　机身部分按客机型宽体截面特征组织，前部布置驾驶舱风挡，侧面沿客舱长度分布连续舷窗，舱门位置与窗带节奏相协调。建模时需重点控制机身长细比、机头收敛曲线、尾部收缩段以及客舱窗线高度，使外形在侧视、俯视和前视方向均符合大型民用客机的比例关系。机翼区域除主翼盒外形外，还体现后缘襟副翼、翼尖小翼和发动机吊挂连接关系；翼面与机身的接合段需要保持曲面连续，避免在装配剖切或渲染观察时出现明显错位。

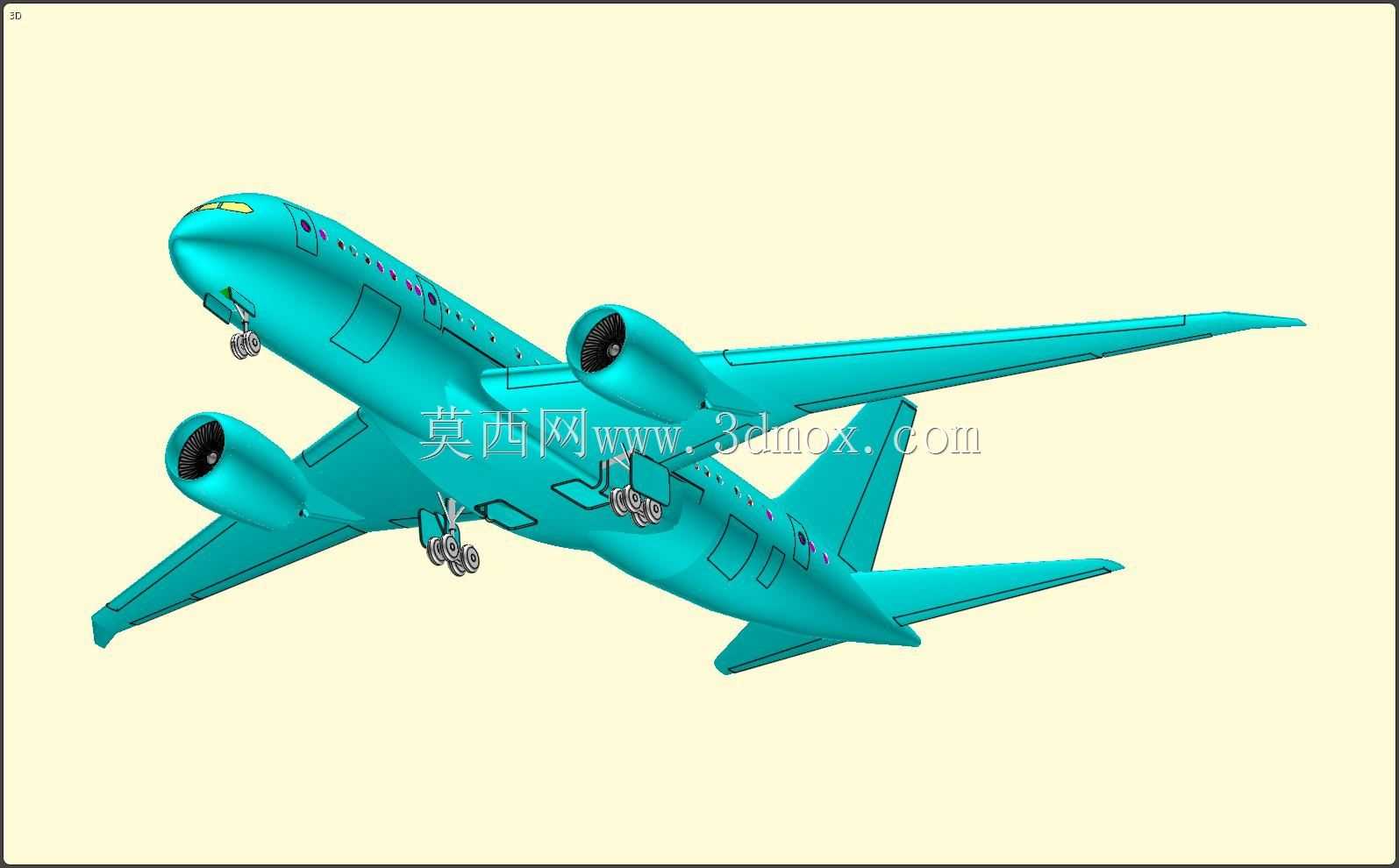

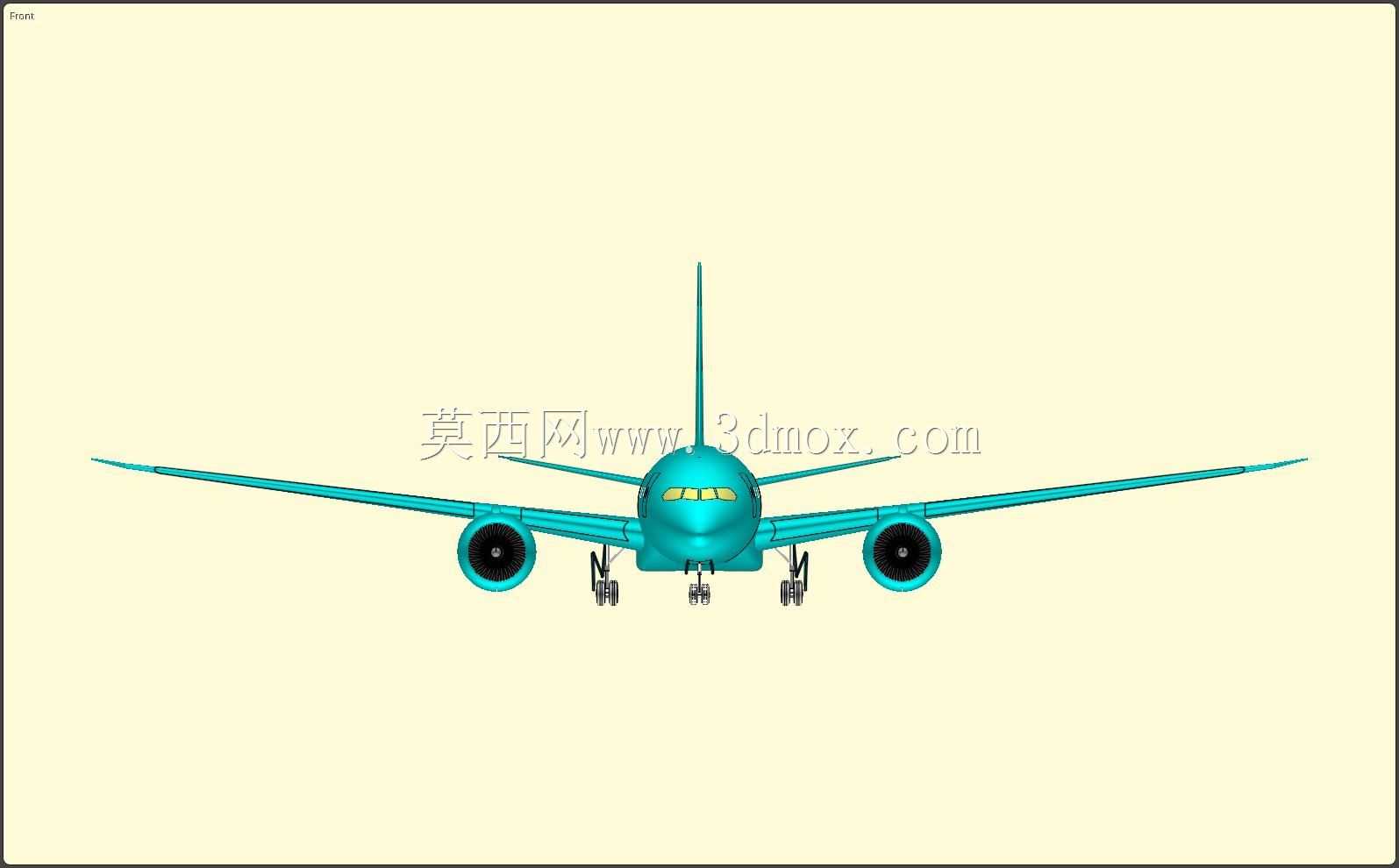

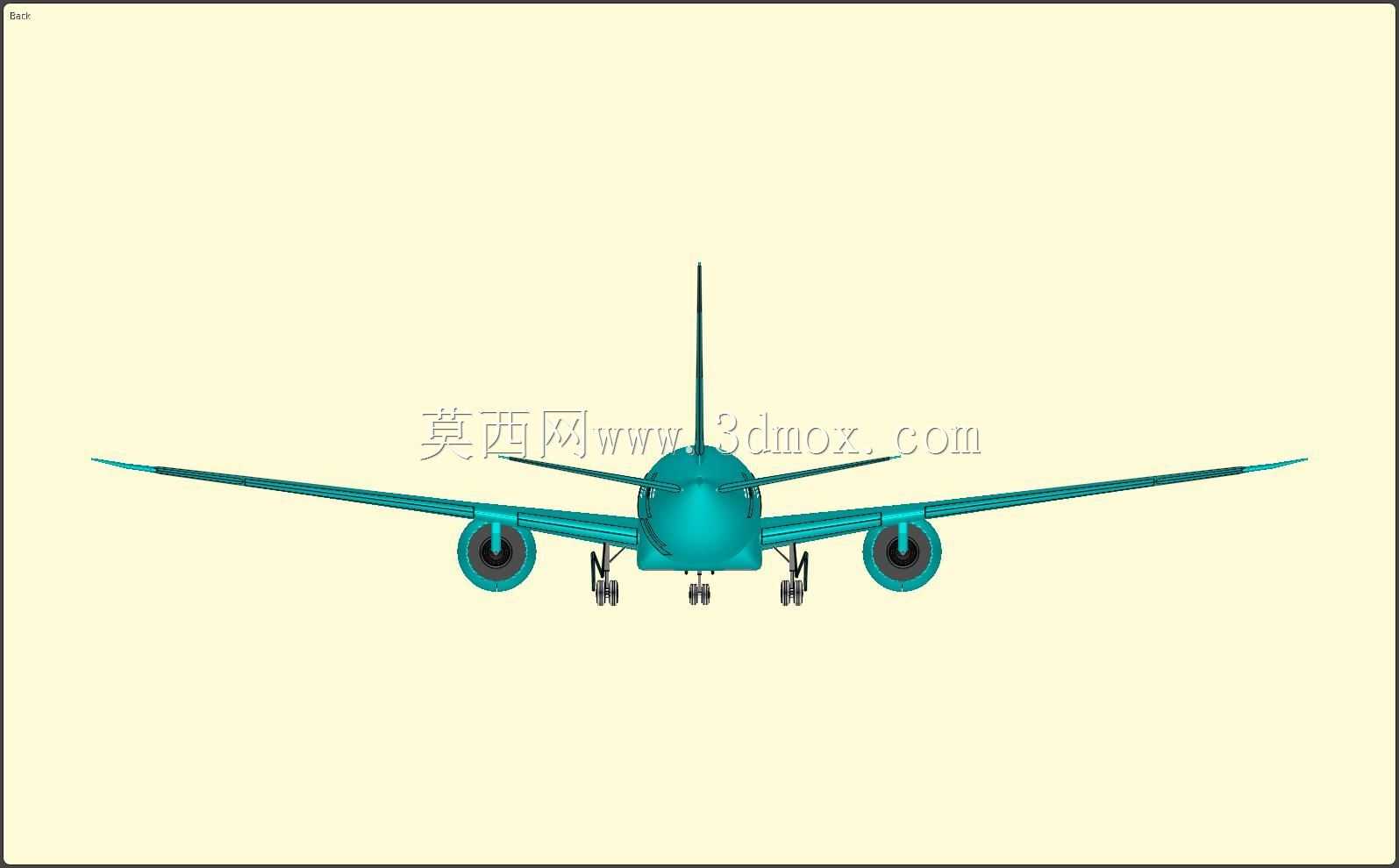

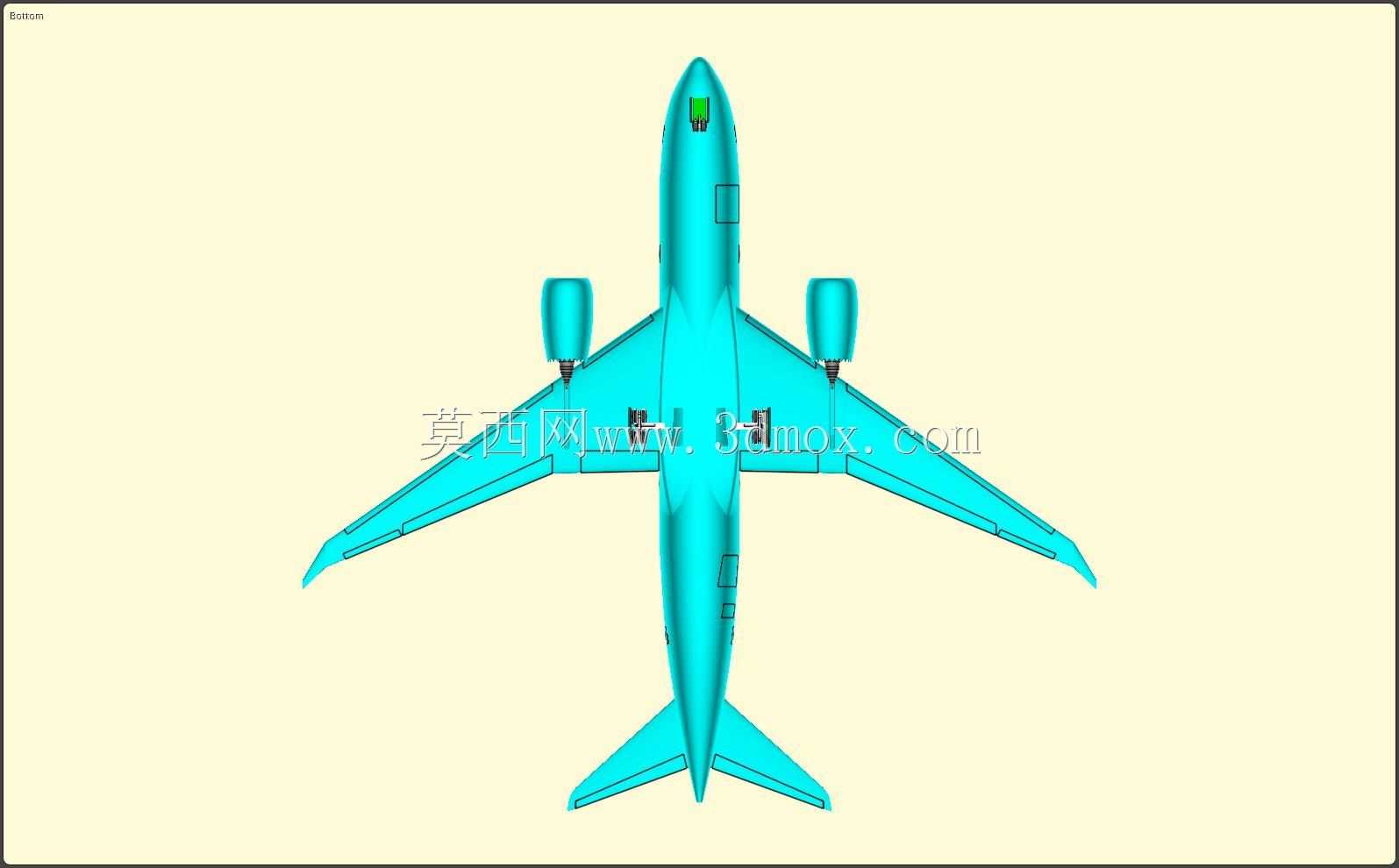

　　动力短舱以翼下吊挂形式安装，短舱轴线与机翼保持规定的垂向和纵向间距，既满足风扇舱、核心机舱和喷管段的外形表达，也为后续讨论维护开口、吊挂接头和地面净距提供参考。前三点式起落架分别位于前机身下方和机翼根部内侧区域，机轮、支柱与收放舱的位置关系清晰，可用于检查停机姿态、地面擦地角以及发动机离地间隙。

　　在尺寸与边界处理上，整机以翼展、机身长度、垂尾高度和发动机短舱外径作为主要控制量，各部件围绕飞机对称面布置。机翼后缘、平尾前缘、垂尾根部和起落架舱门等区域在总装中需要预留运动与装配间隙；机身腹部到地面、短舱最低点到地面、翼尖到维修通道之间的空间，也应在场景布置时同步校核。通过这种模块化装配方式，结构人员能够快速识别主要系统的布置区域，教学与展示人员也可按装配层级拆解观察，不必在单一复杂零件中反复查找几何关系。
