大载重农业植保多旋翼无人机结构

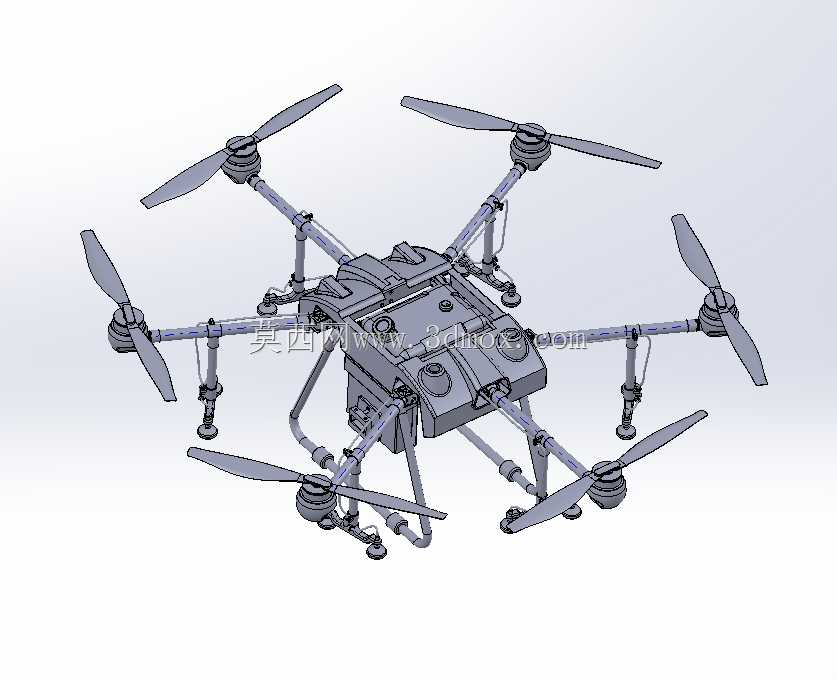

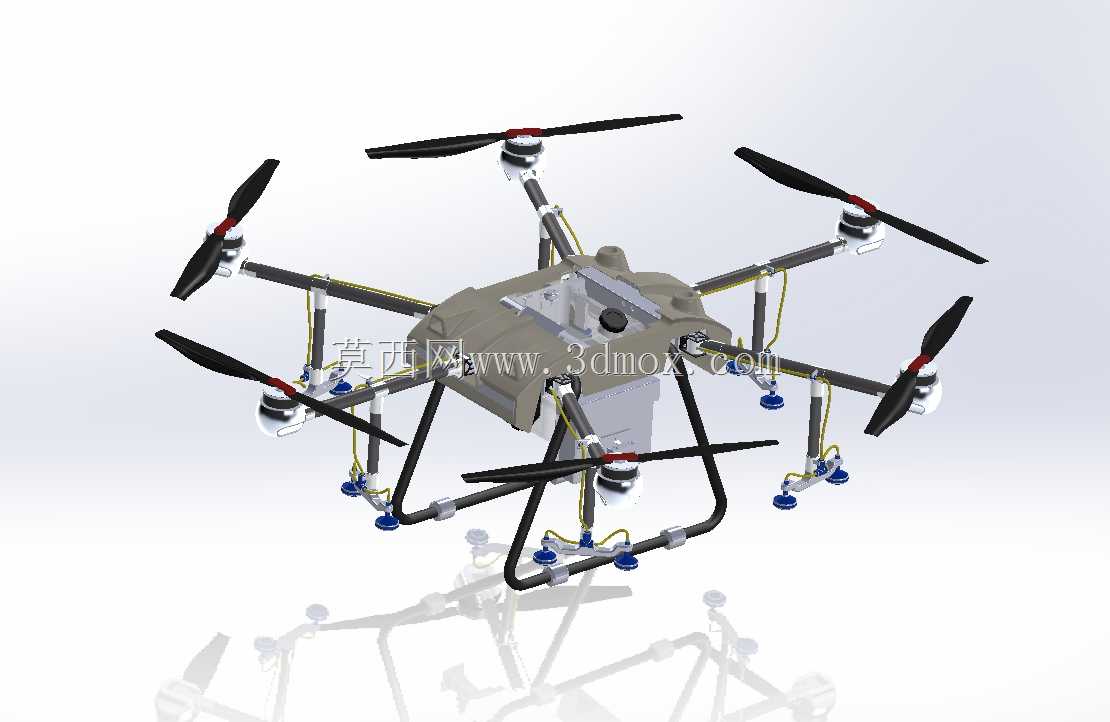

　　该结构对应农业作业场景中的大载重多旋翼飞行平台，主要服务于大田喷洒、播撒、林区巡查以及山地丘陵地块的低空作业。整机采用六轴六旋翼布局，机臂围绕中心机身呈放射状展开，旋翼之间保留足够桨尖间距，可降低相邻旋翼在大载荷爬升、转向和悬停时的气动干扰。中心机身承担载荷、储液、飞控、电池和喷洒系统的安装任务，机身下部设置起落支撑结构，使药箱、播撒器或吊载设备在起降过程中与地面保持安全间隙。

　　从实际用途看，这类平台的核心不是单纯追求外观，而是在满载条件下维持稳定姿态、快速响应操控并保证维护便利。机身中部预留较大的设备安装区域，可布置储液箱、泵组、管路、电池仓和飞控模块；下方支撑框架兼顾着陆冲击吸收和任务设备挂载，机臂末端的动力座用于安装电机、螺旋桨及电调相关固定结构。起落架采用跨立式支撑思路，横向与纵向跨度需要覆盖机身下方任务载荷轮廓，避免降落时药箱、喷头或播撒盘接触地面。

　　设计上，机臂与中心舱体之间的连接区域是受力重点。多旋翼在起飞、制动和偏航时，机臂根部会承受反复弯矩与振动，因此连接座需要同时考虑紧固件布置、支撑刚度和拆装效率。放射式机臂便于在三维环境中检查桨盘平面高度、电机轴线方向以及机身重心范围；若用于运输或转场，还可在机臂连接位置评估折叠、锁紧和定位结构。中心舱体外形以规整承载面为主，顶部和侧部的凸起区域对应设备舱盖、管路接口或维护口盖，建模时应保证各舱体边界不与机臂摆动范围、电池拆装路径发生干涉。

　　外形边界方面，展开状态下整机尺寸由六组旋翼的外接圆决定，桨叶长度、电机座位置和机臂仰角共同构成飞行安全包络。机身高度则由起落架高度、任务舱深度和顶部设备盖共同决定。安装校核时，应重点检查电池插拔空间、药箱吊装空间、喷头喷杆伸出位置、重心与几何中心的相对关系，以及起落架触地时的支撑稳定性。该结构适合用于植保无人机方案论证、机臂刚度分析、任务载荷布置和整机装配干涉检查。
