大尺寸框式FDM熔融沉积3D打印机整机结构

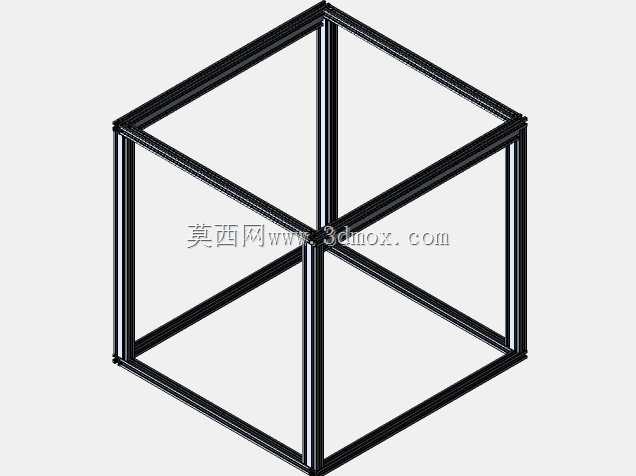

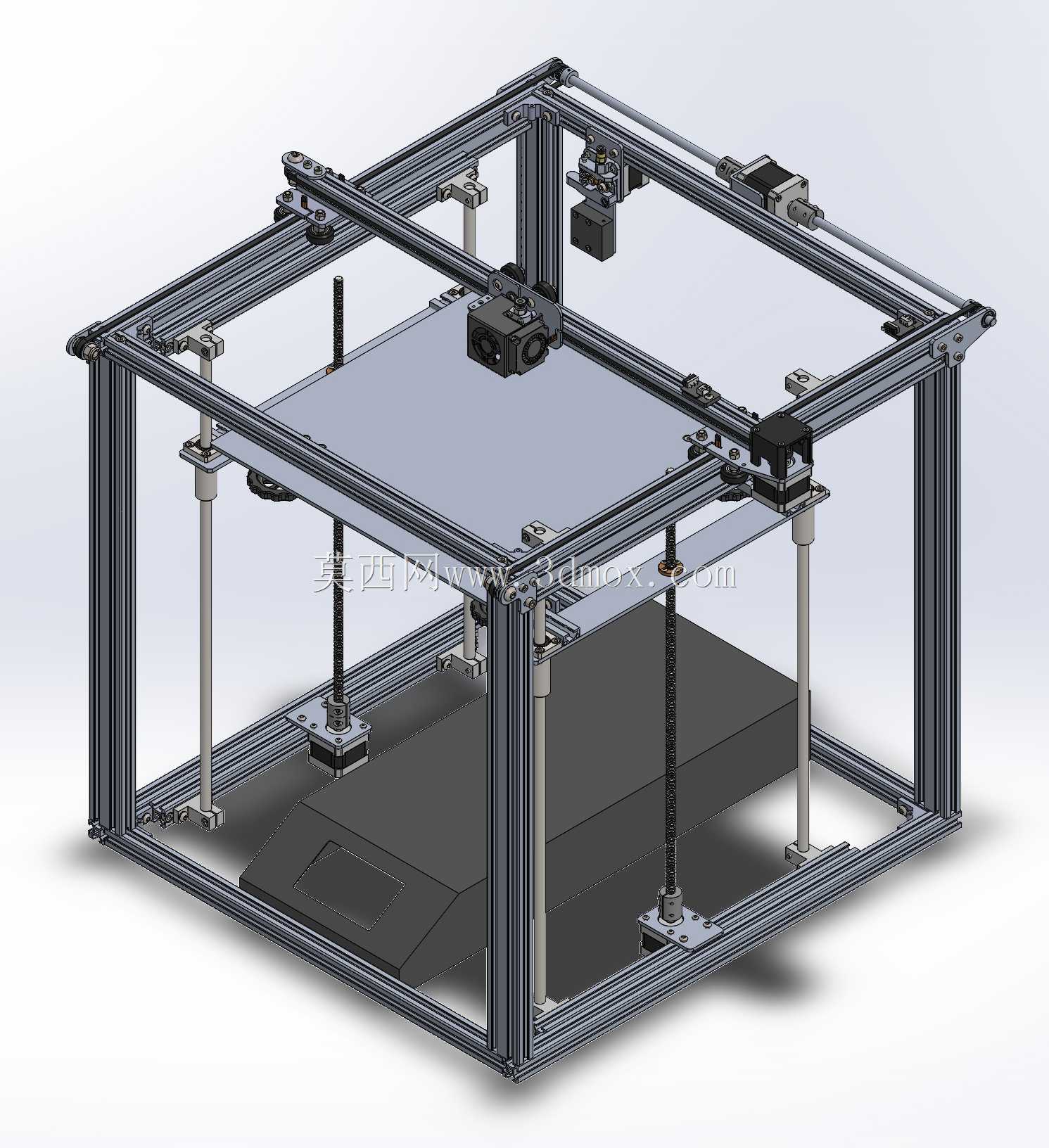

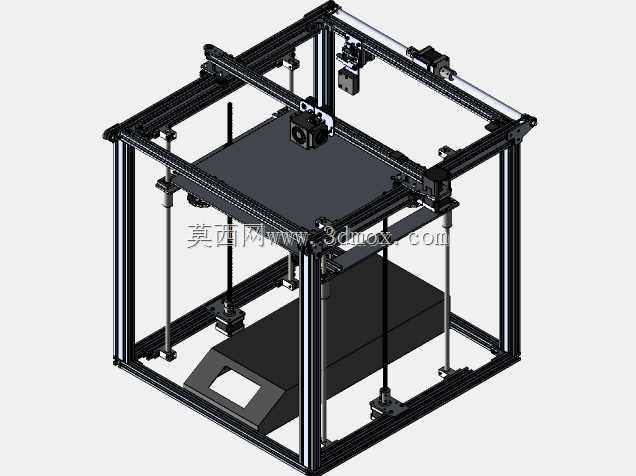

　　这套框式熔融沉积成型设备面向大尺寸样件、工装夹具、治具衬板、小批量外壳件的打印场景，常见于产品研发车间、创客实验室、教学实训中心以及非标自动化团队的前期验证环节。设备采用立方体铝型材框架作为承载主体，四根竖向型材与上下水平围框形成封闭受力结构，相比单侧悬臂方案，在高速移动和长时间打印时更能抑制横梁抖动，尤其适合较高模型的连续成型。

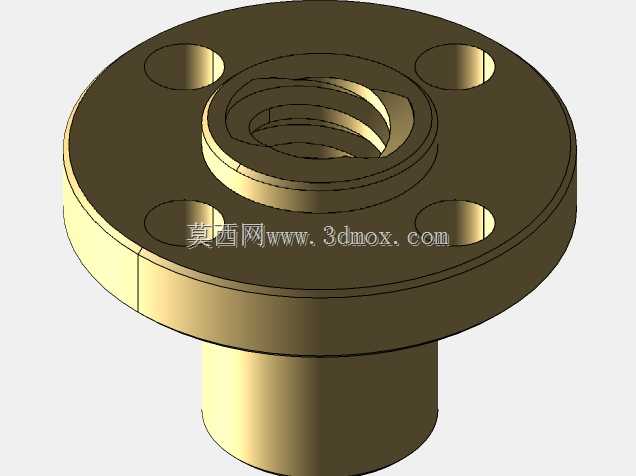

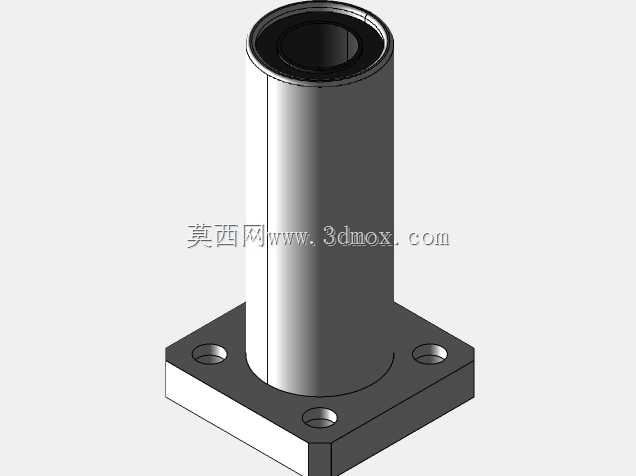

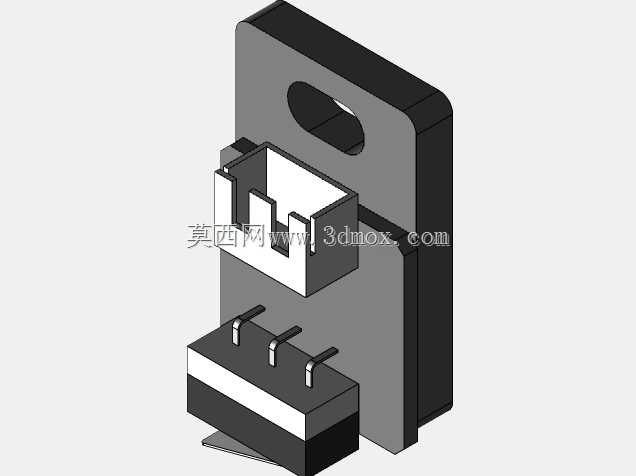

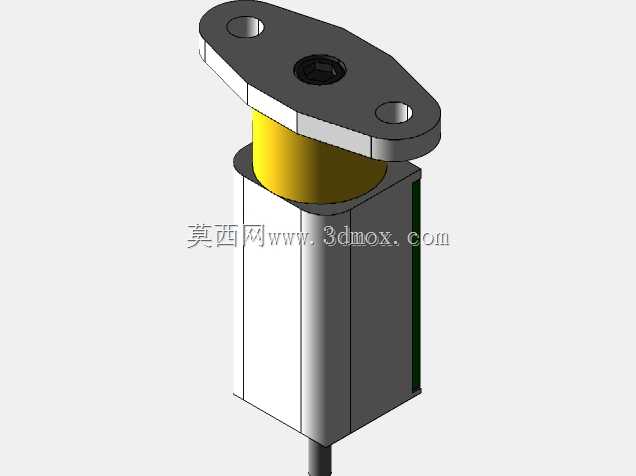

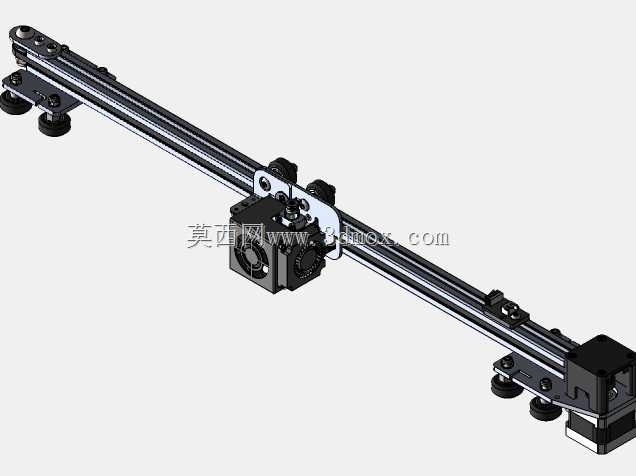

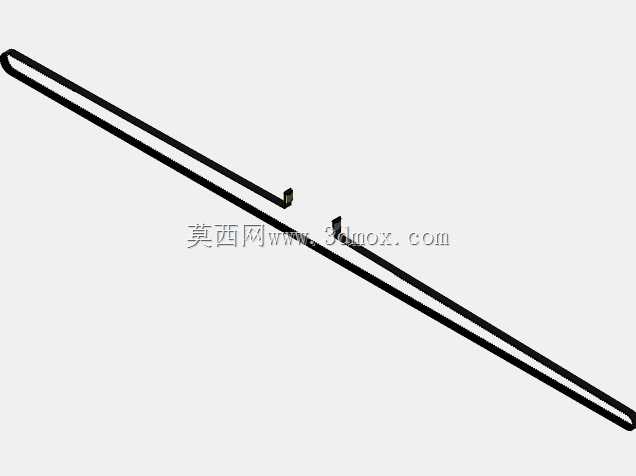

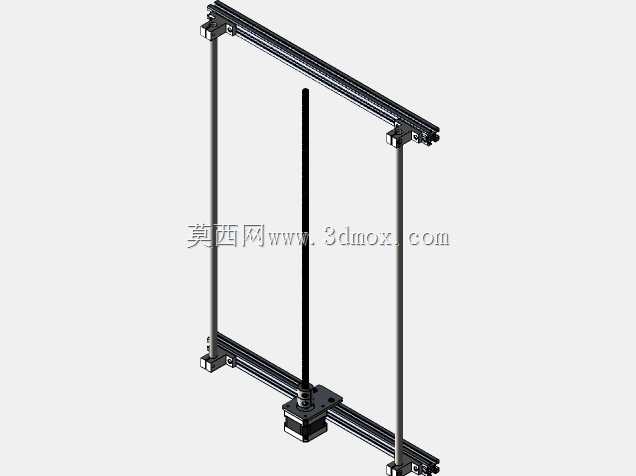

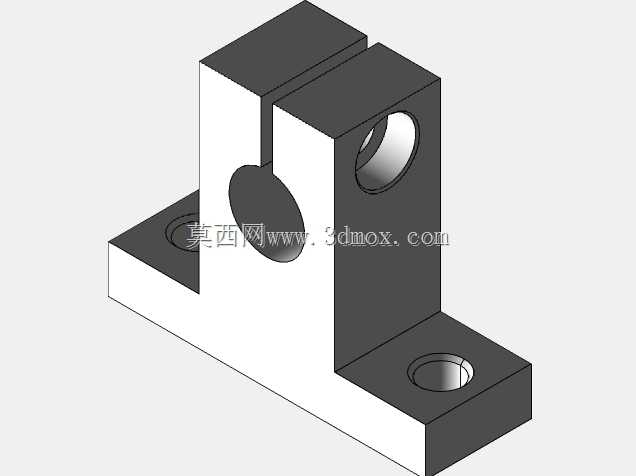

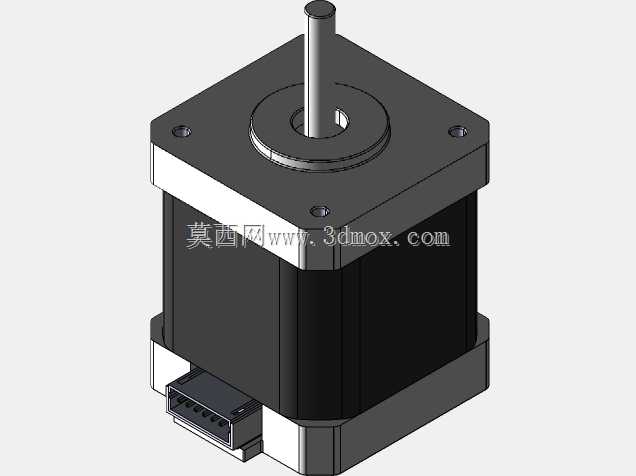

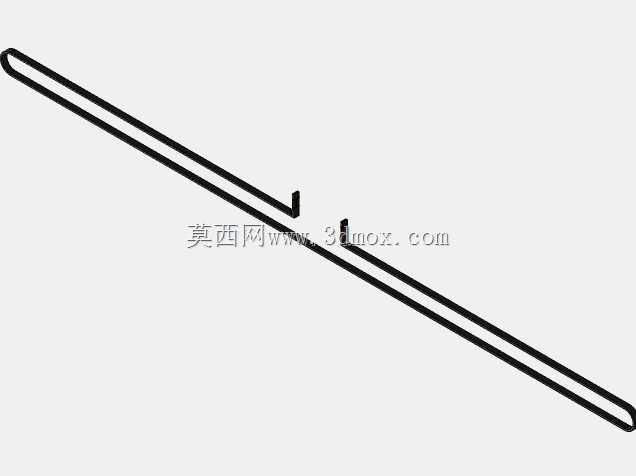

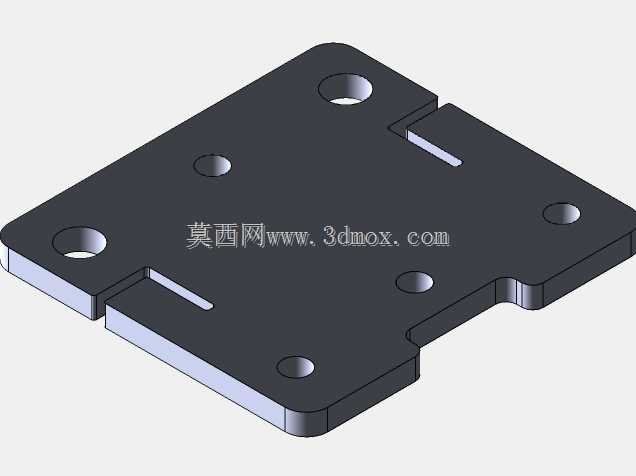

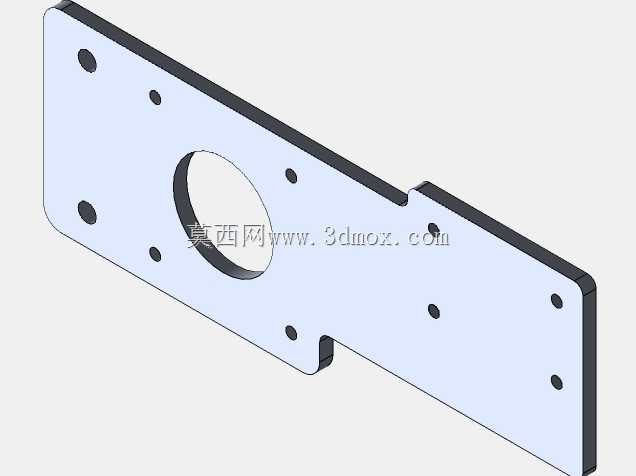

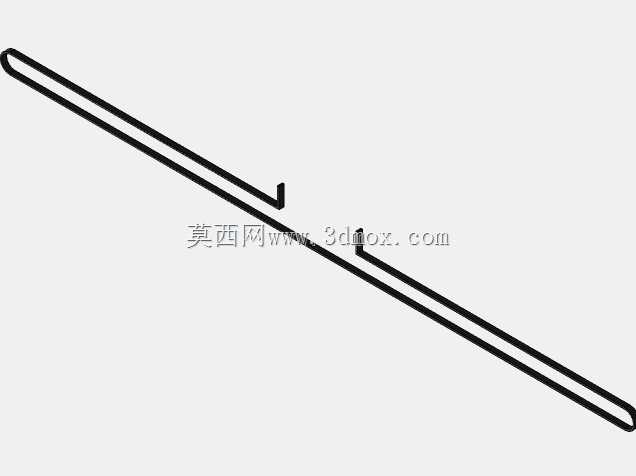

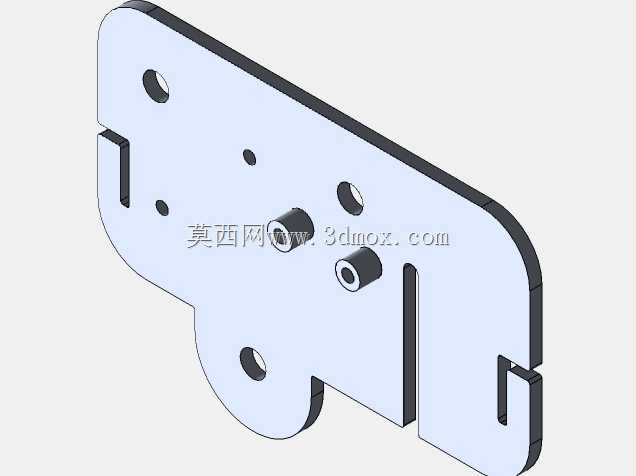

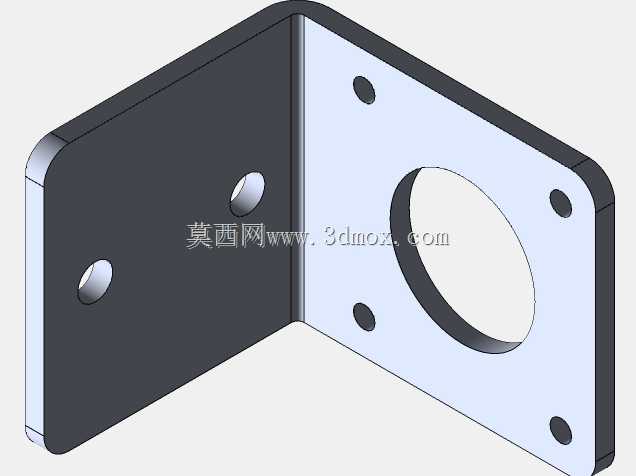

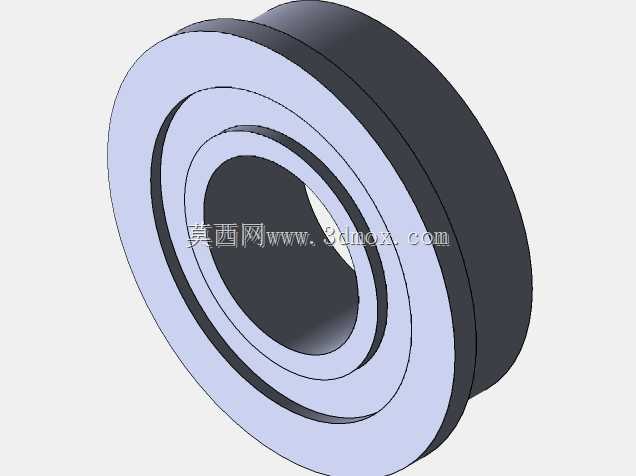

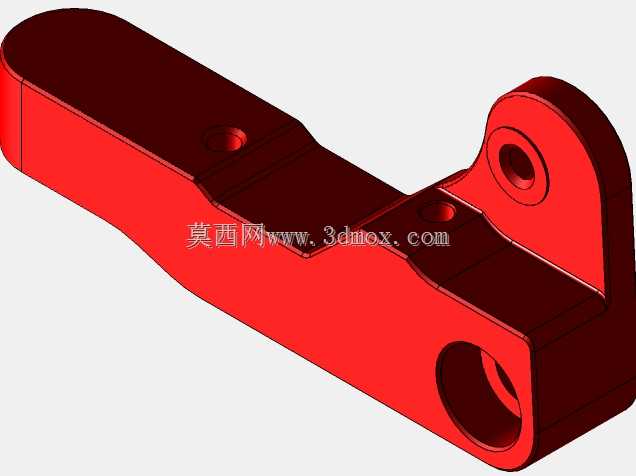

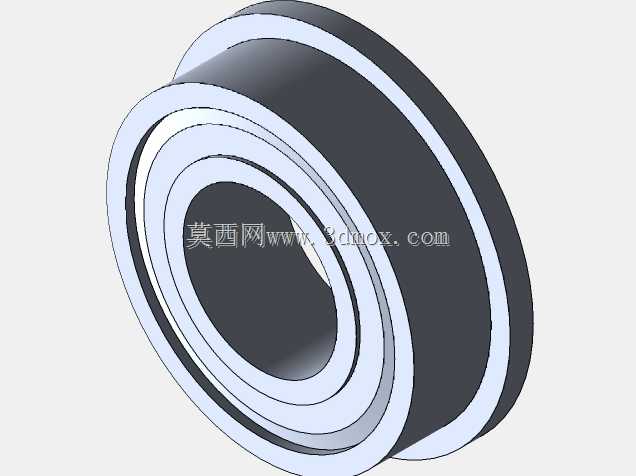

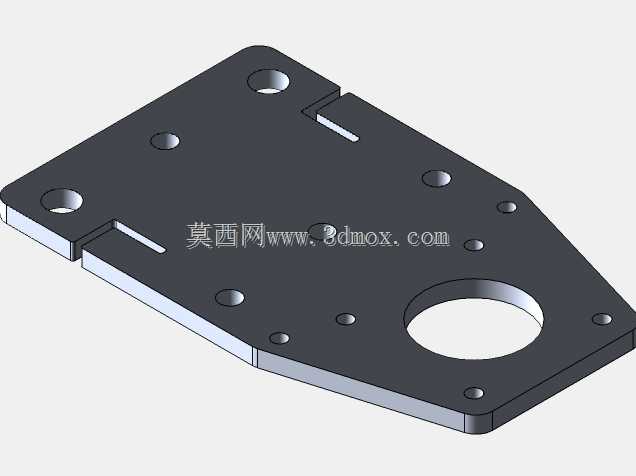

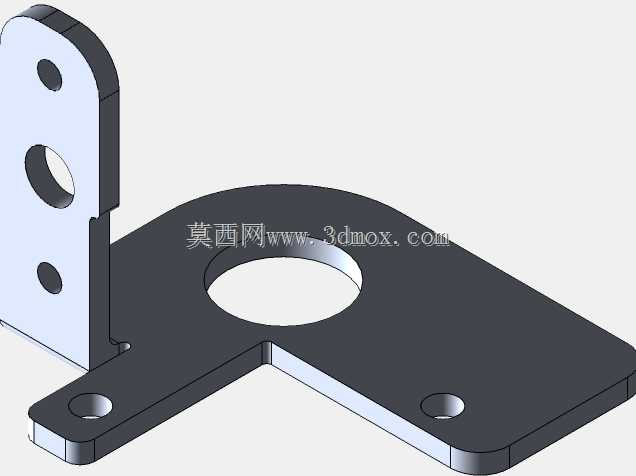

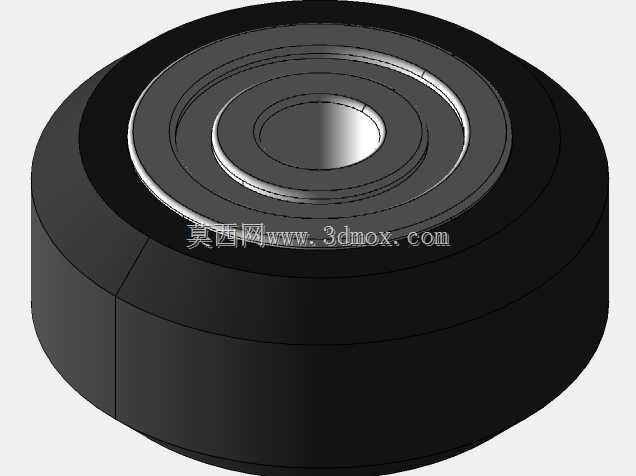

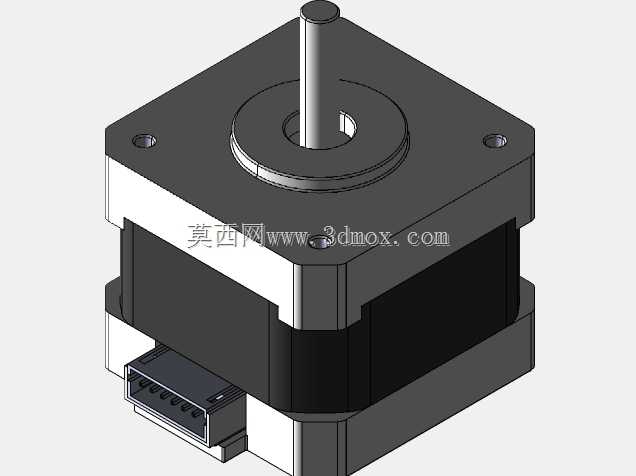

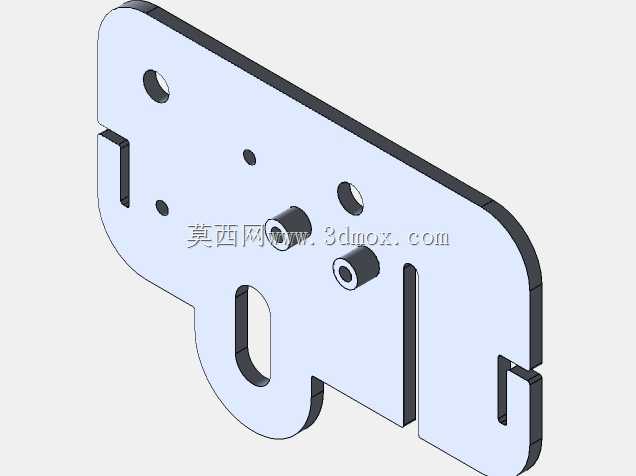

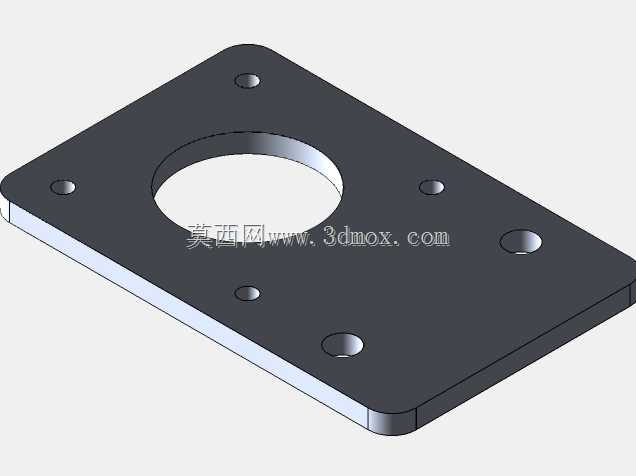

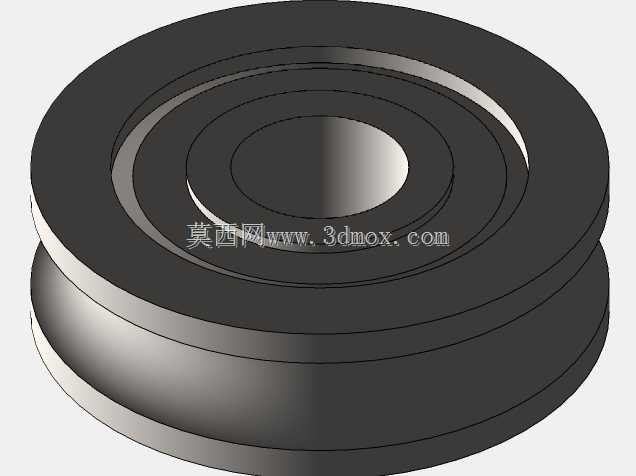

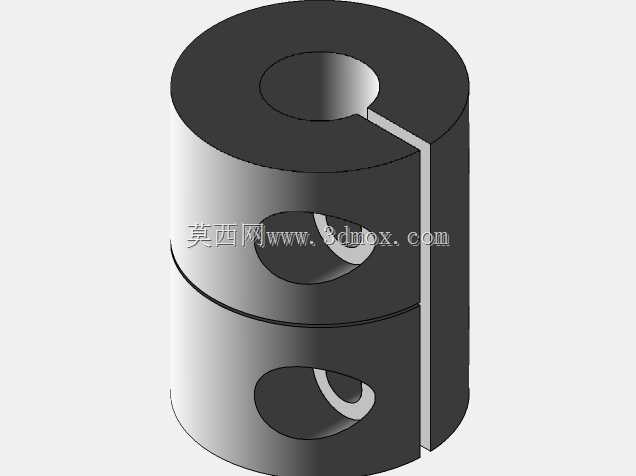

　　运动布置上，X轴负责挤出喷头沿横梁横向移动，Y轴带动热床平台完成前后送料方向运动，Z轴通过两侧丝杆与光杆导向实现平台或横梁的分层升降。框式布局把主要运动质量分配在不同轴系上，喷头侧保持较轻负载，平台侧承担成型板和工件重量，这样在加速、换向和拐角处更容易获得稳定轨迹。型材槽口同时承担安装基准和走线通道，线束、拖链、限位开关、同步带张紧座均可沿槽内布置，后期维护时不需要在焊接机架上重新打孔。

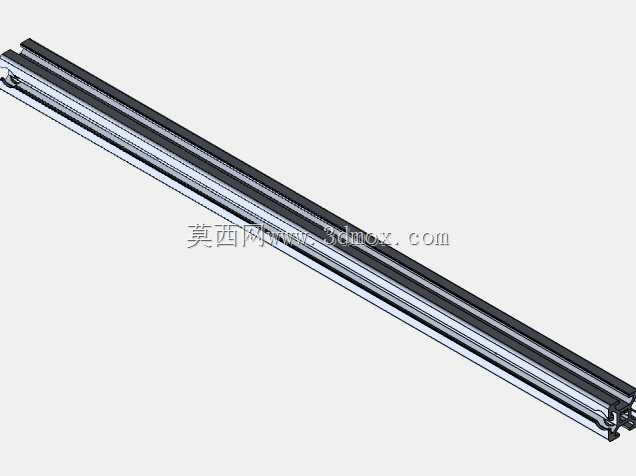

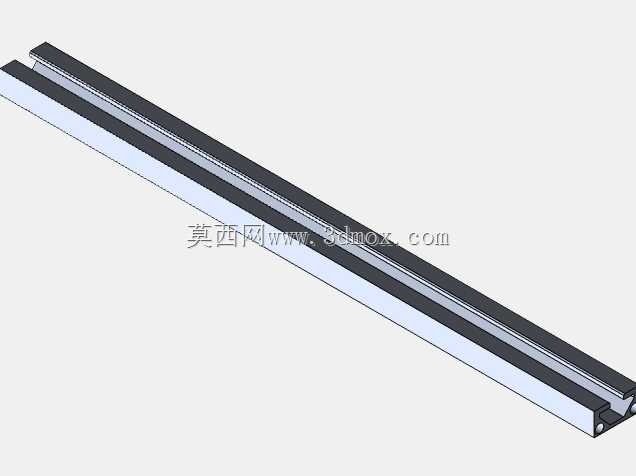

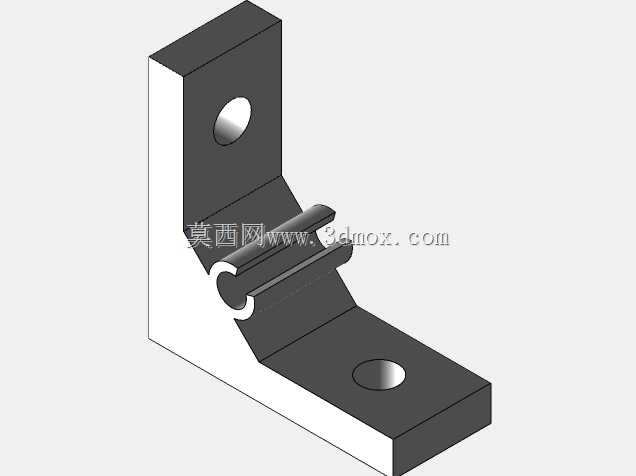

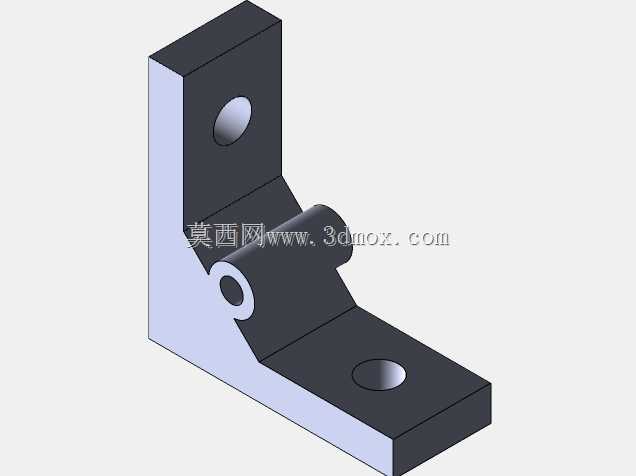

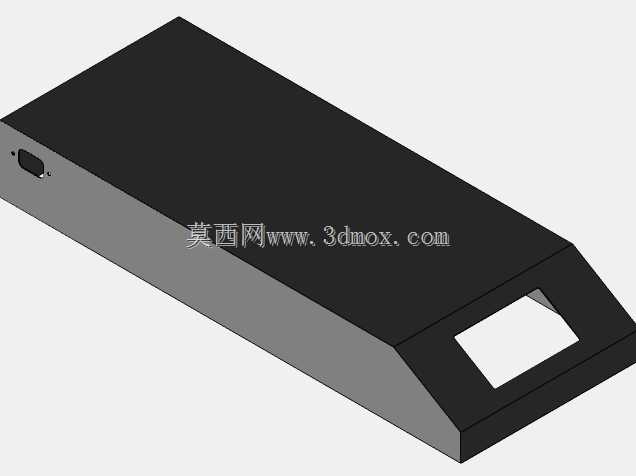

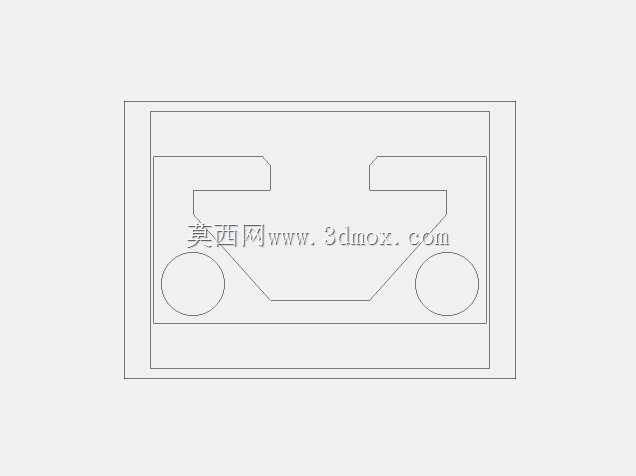

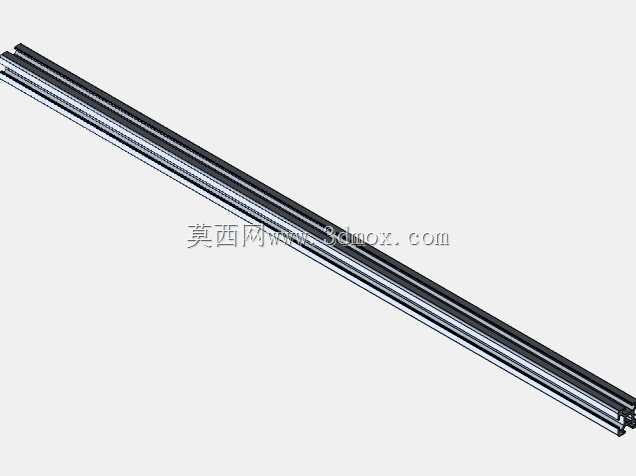

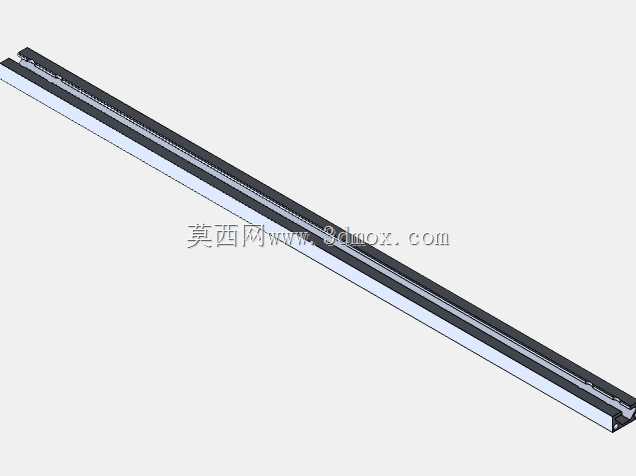

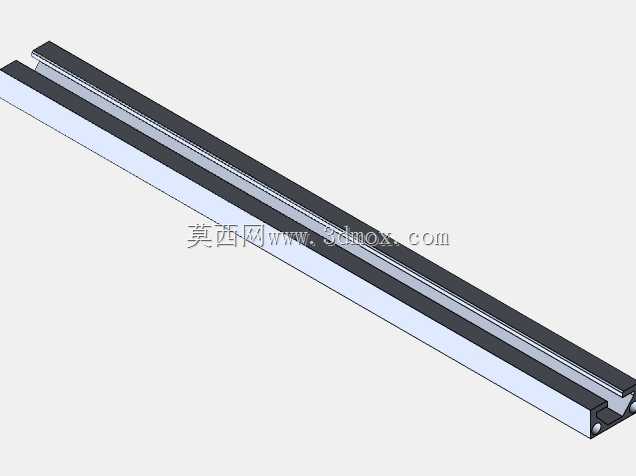

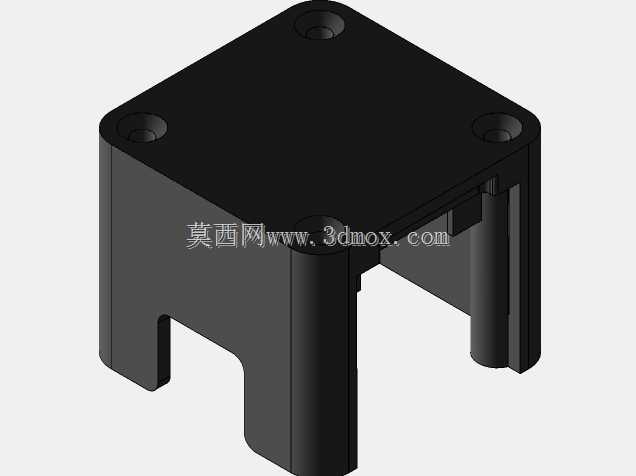

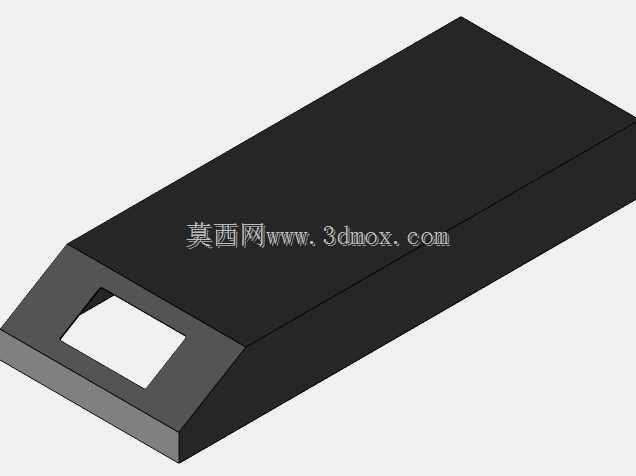

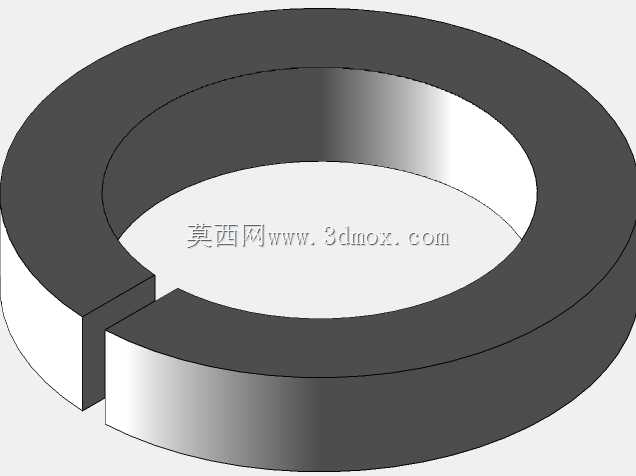

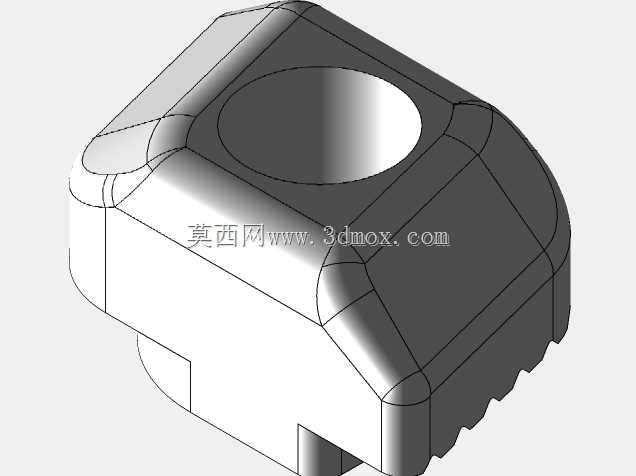

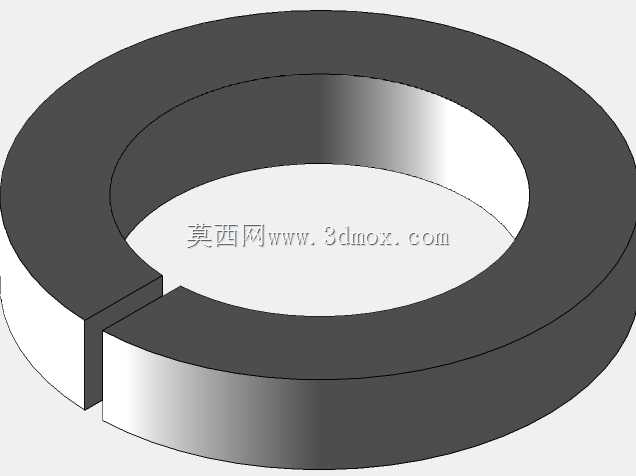

　　设计思路重点围绕刚性、可装配性和改装余量展开。机架选用标准20系列工业铝型材，角件、内置连接件和脚杯支撑形成规整安装边界；横梁跨度、立柱高度和平台行程之间预留了安全间隙，避免热床、打印件、喷头风扇和线束在极限位置发生干涉。底部控制盒斜置在框架前方，既方便操作人员观察屏幕和插拔存储介质，也使主板、电源与发热喷头保持一定距离，有利于热量分区。

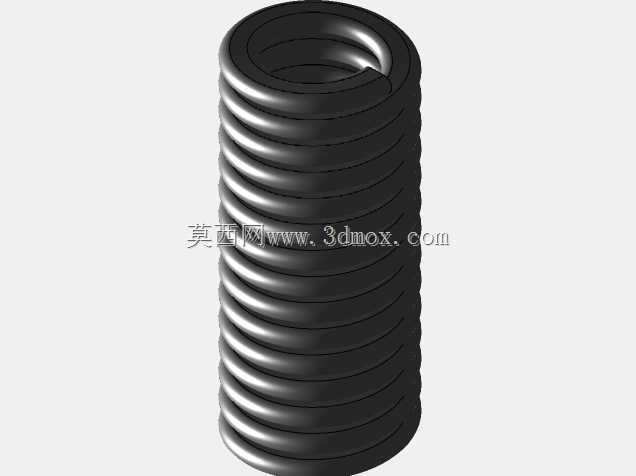

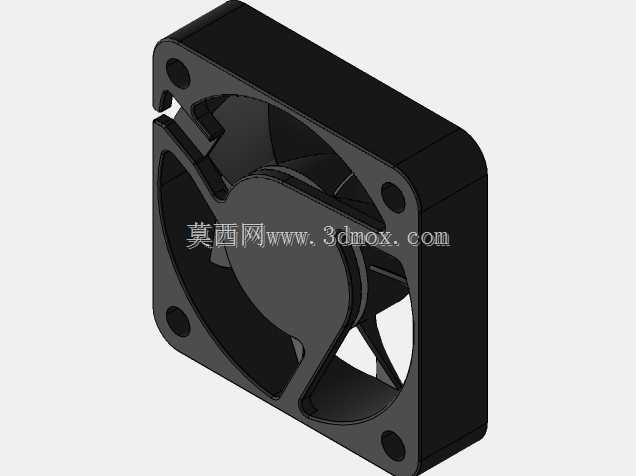

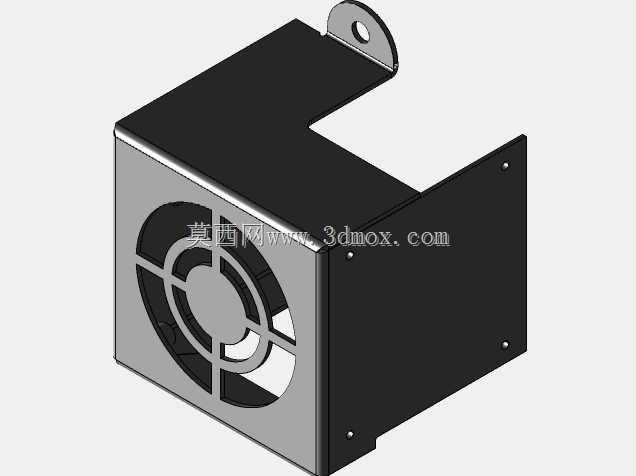

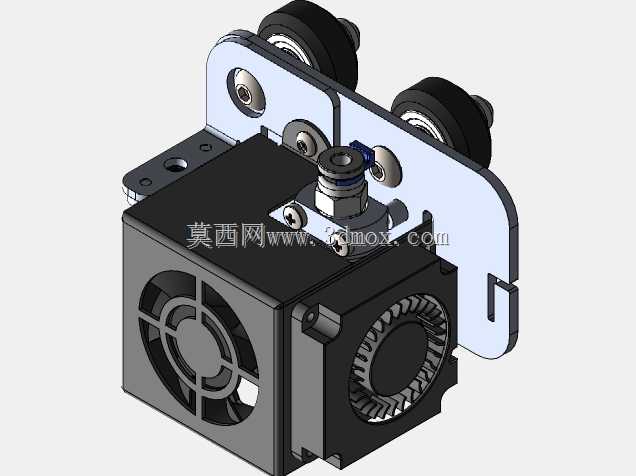

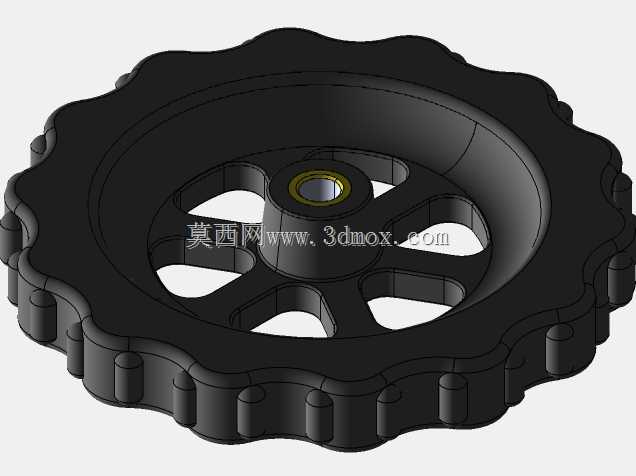

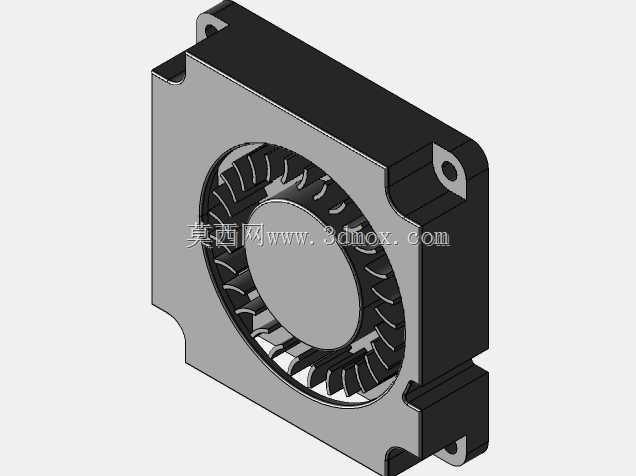

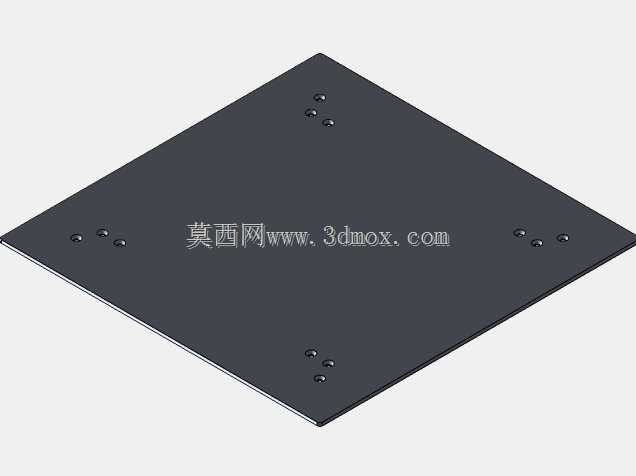

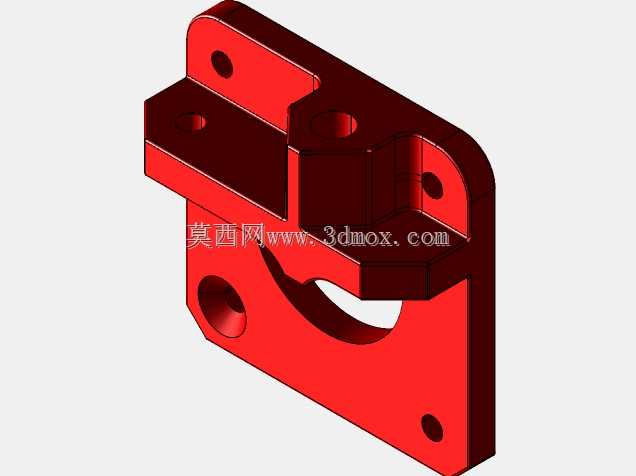

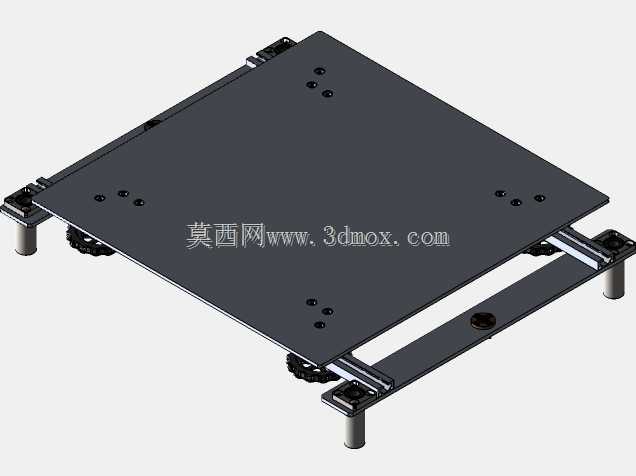

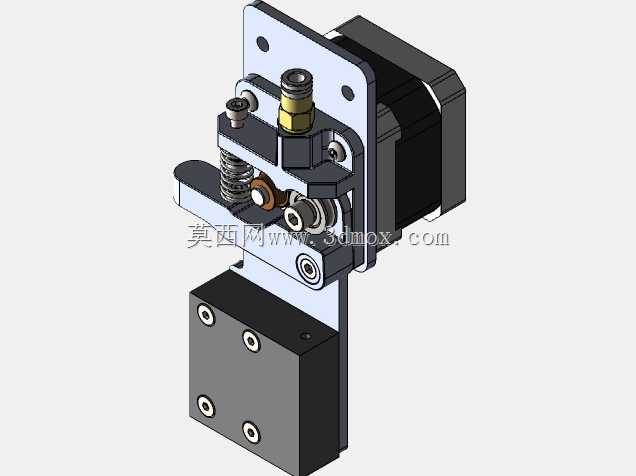

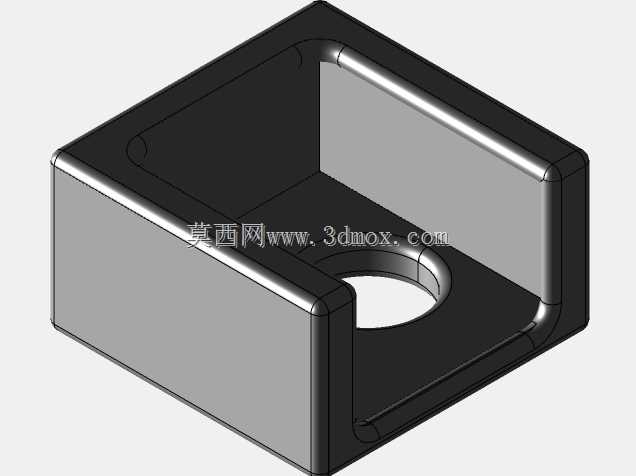

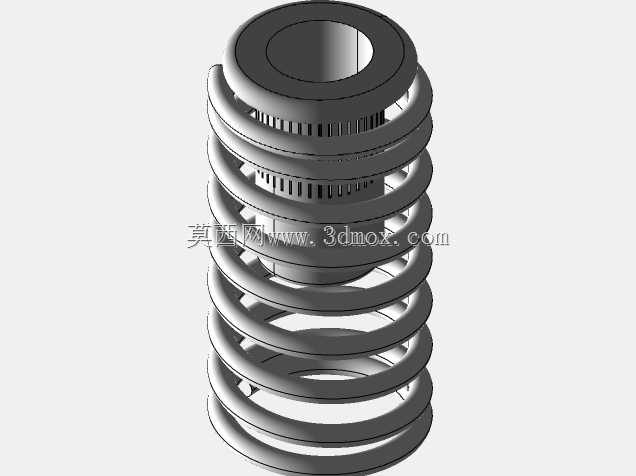

　　从功能特性看，该类设备通过喷头加热熔化耗材，按切片路径逐层堆积成型，支持PLA、ABS、PETG等常见线材的工艺验证。热床区域提供大平面支撑，配合调平机构和喷嘴高度控制，可降低首层翘边风险。喷头组件集成加热块、喉管、散热风道和挤出轮，冷却风路朝向刚沉积的耗材，使悬垂、桥接和薄壁特征更快定型。

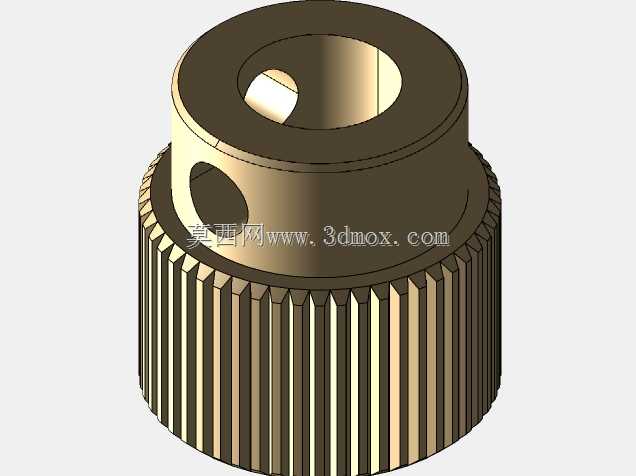

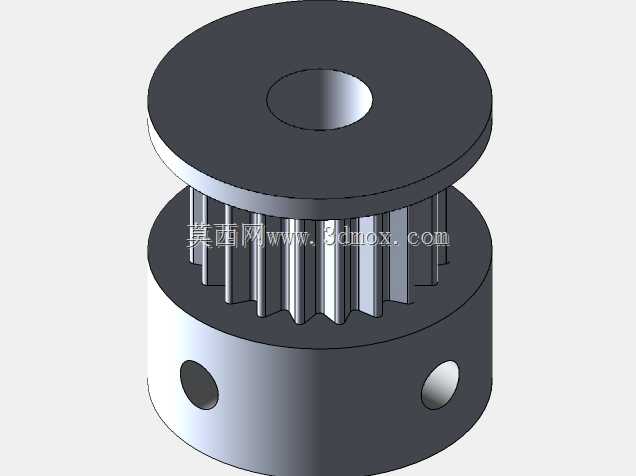

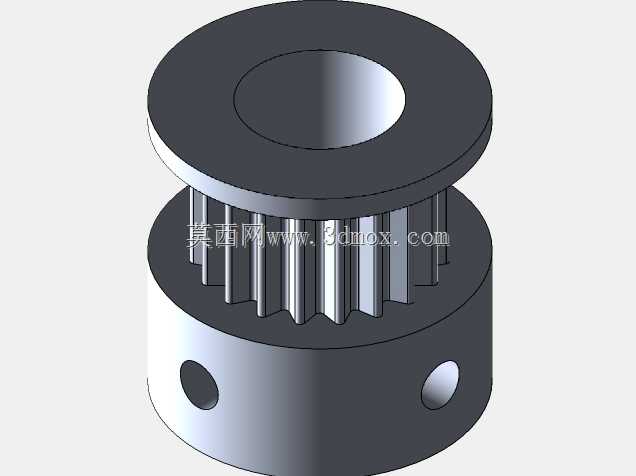

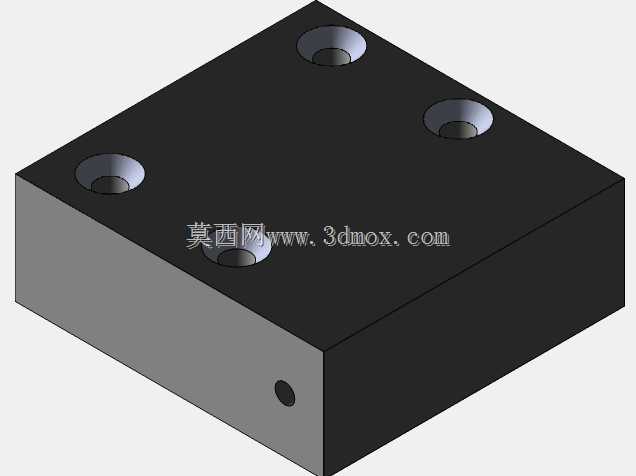

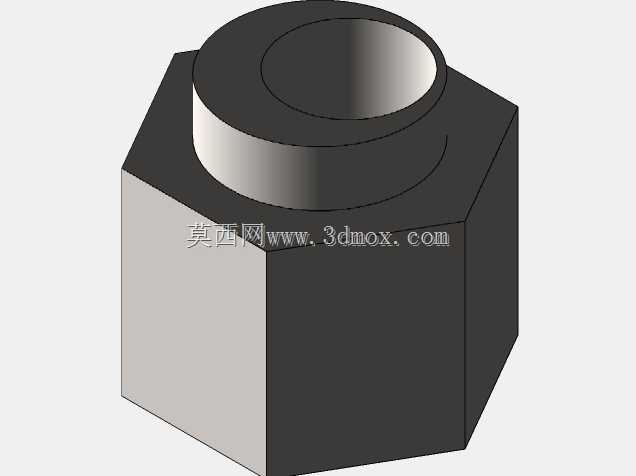

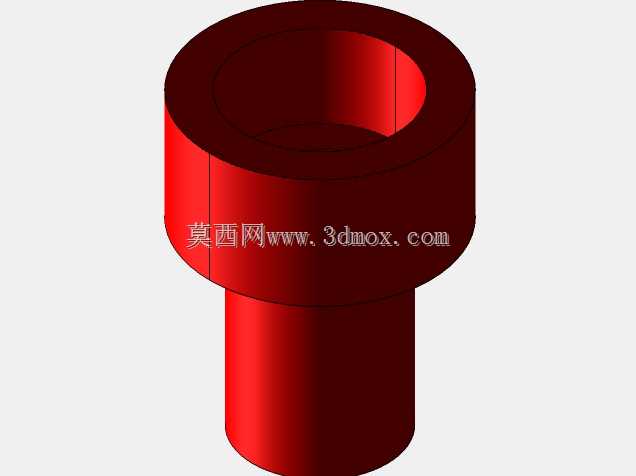

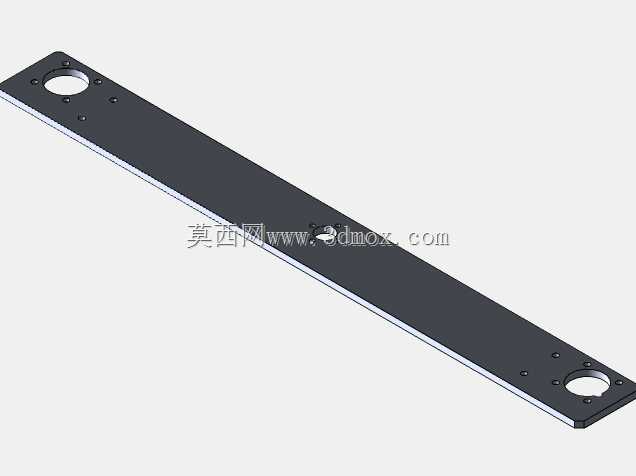

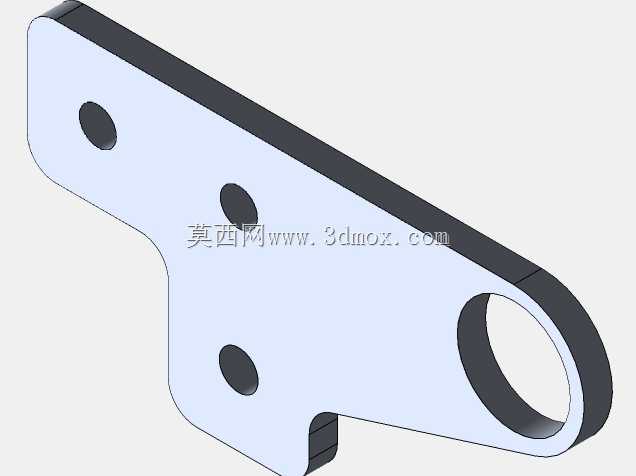

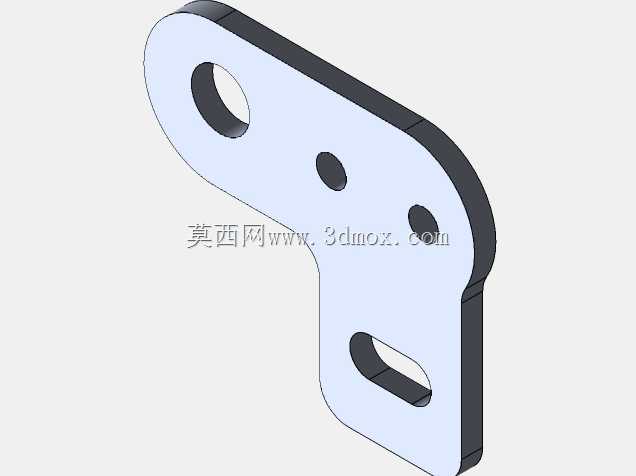

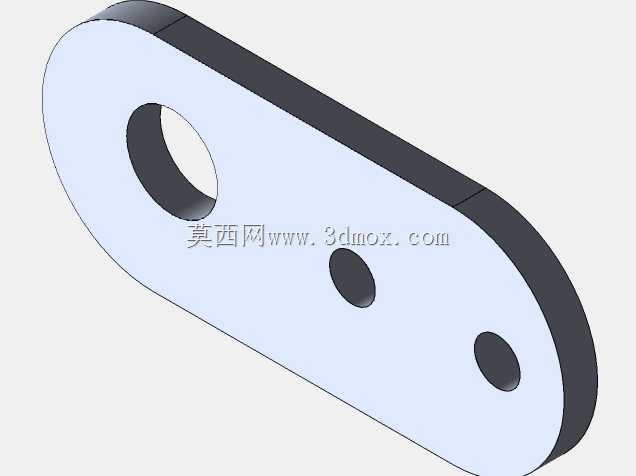

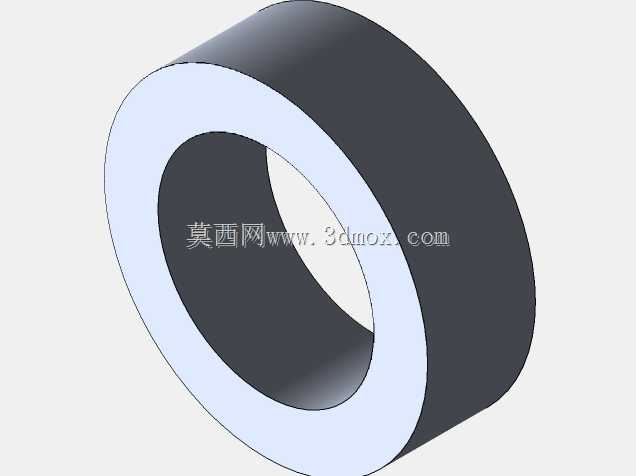

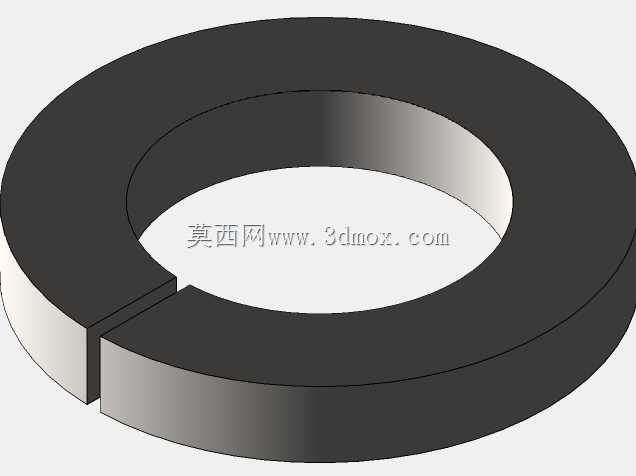

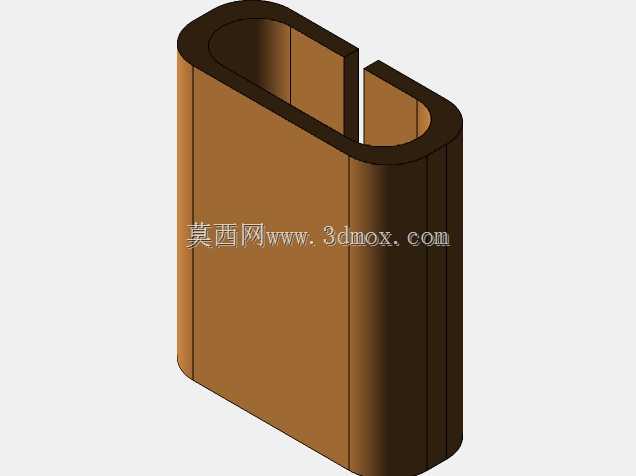

　　在结构建模时，需要重点核对型材切断长度、连接件沉头位置、丝杆同轴度、导轨平行度以及同步带轮中心距。框架外形接近规则立方体，运输时可按型材、横梁、平台、电控盒分模块装配；现场安装边界主要取决于整机占地高度、前方操作维护空间和后侧走线折弯半径。对三维设计人员而言，这类模型不仅用于外观展示，也可作为运动干涉检查、铝型材选型、钣金护板设计和自动化产线接驳的基础数字样机。
