桌面级FDM熔融沉积成型3D打印设备结构

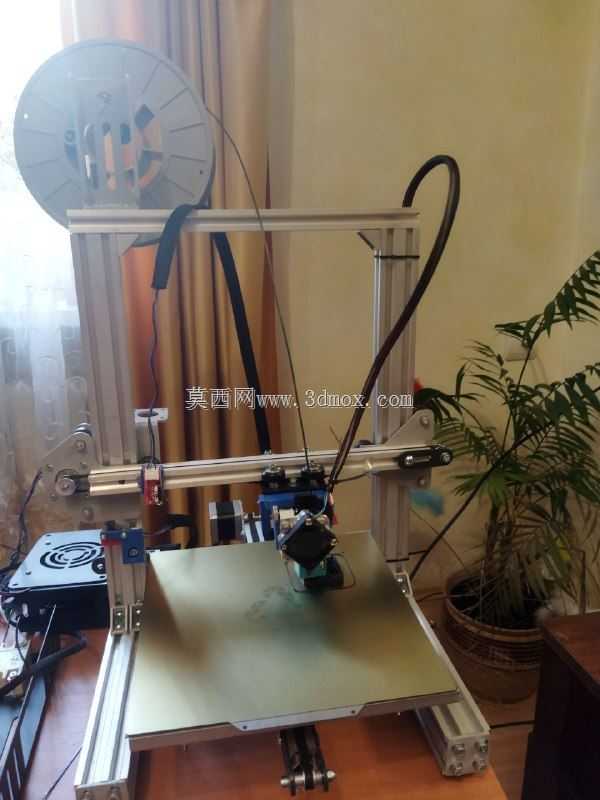

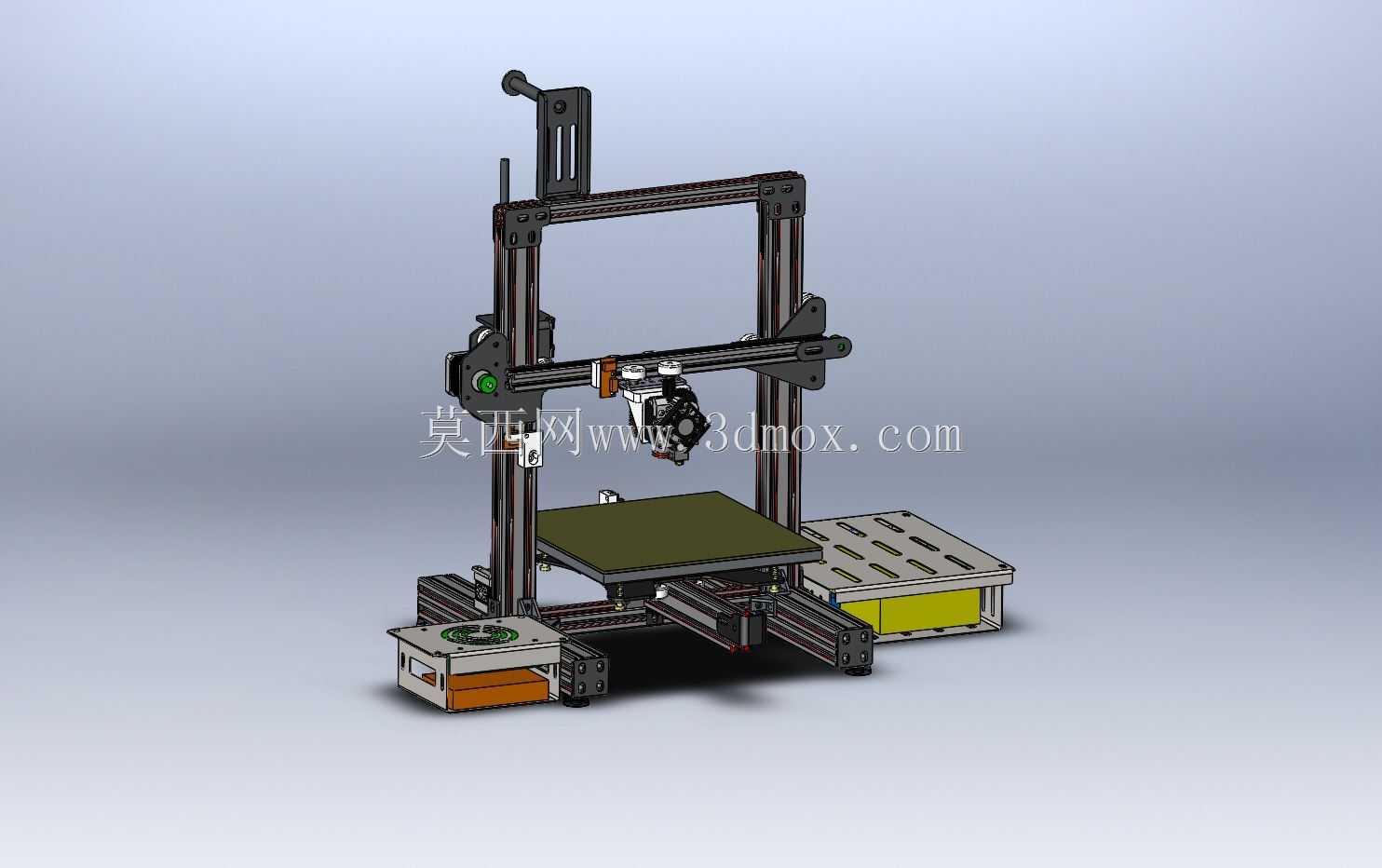

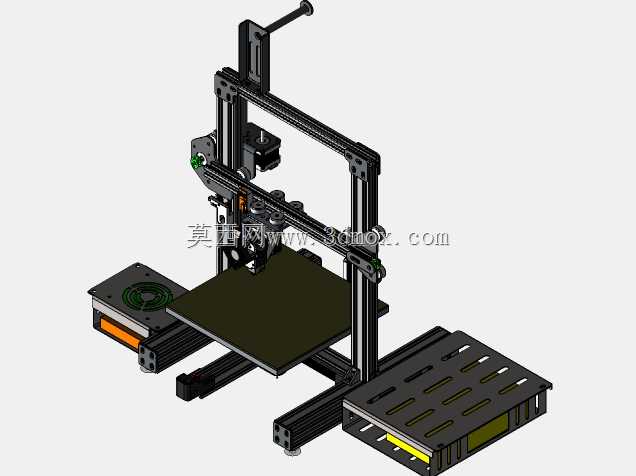

　　这套桌面级增材制造设备的结构设计，核心围绕小尺寸场景下的FDM成型需求展开，整体采用铝型材搭建的开放式框架结构，在保证结构刚性的同时控制了整体自重，安装边界可适配常规工作台面，无需额外预留过大的设备周边操作空间，日常维护时可直接从设备正面、侧面接触到核心运动组件，无需拆解大面积外罩。从实际应用场景来看，这类设备可覆盖手板件快速验证、非标小零件定制、教学实训实操、创意模型制作等多个场景，相比工业级大型增材设备，它的部署门槛更低，对使用场地的供电、空间要求更宽松，可直接放置在普通办公桌面、实训操作台、小型工作室工位上完成作业。设备的运动结构采用十字轴传动布局，X轴负责挤出组件的横向移动，Y轴带动成型平台完成纵向进给，

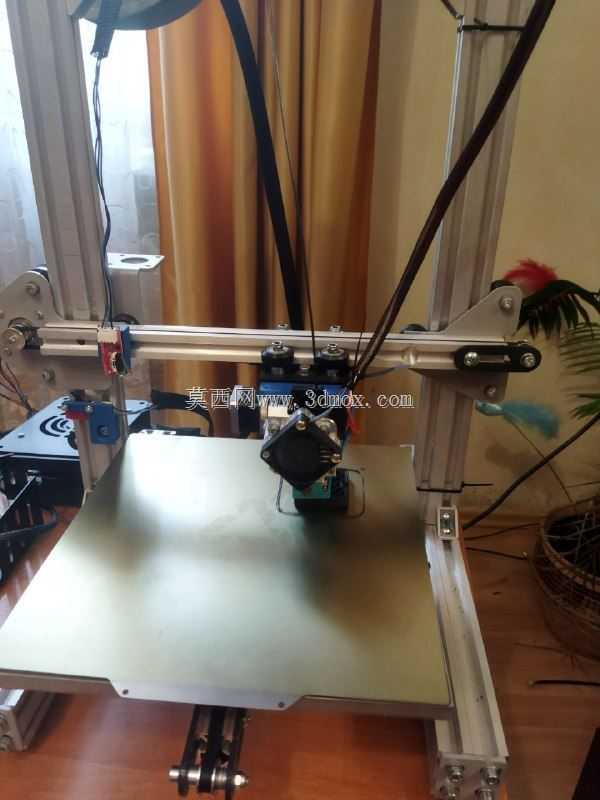

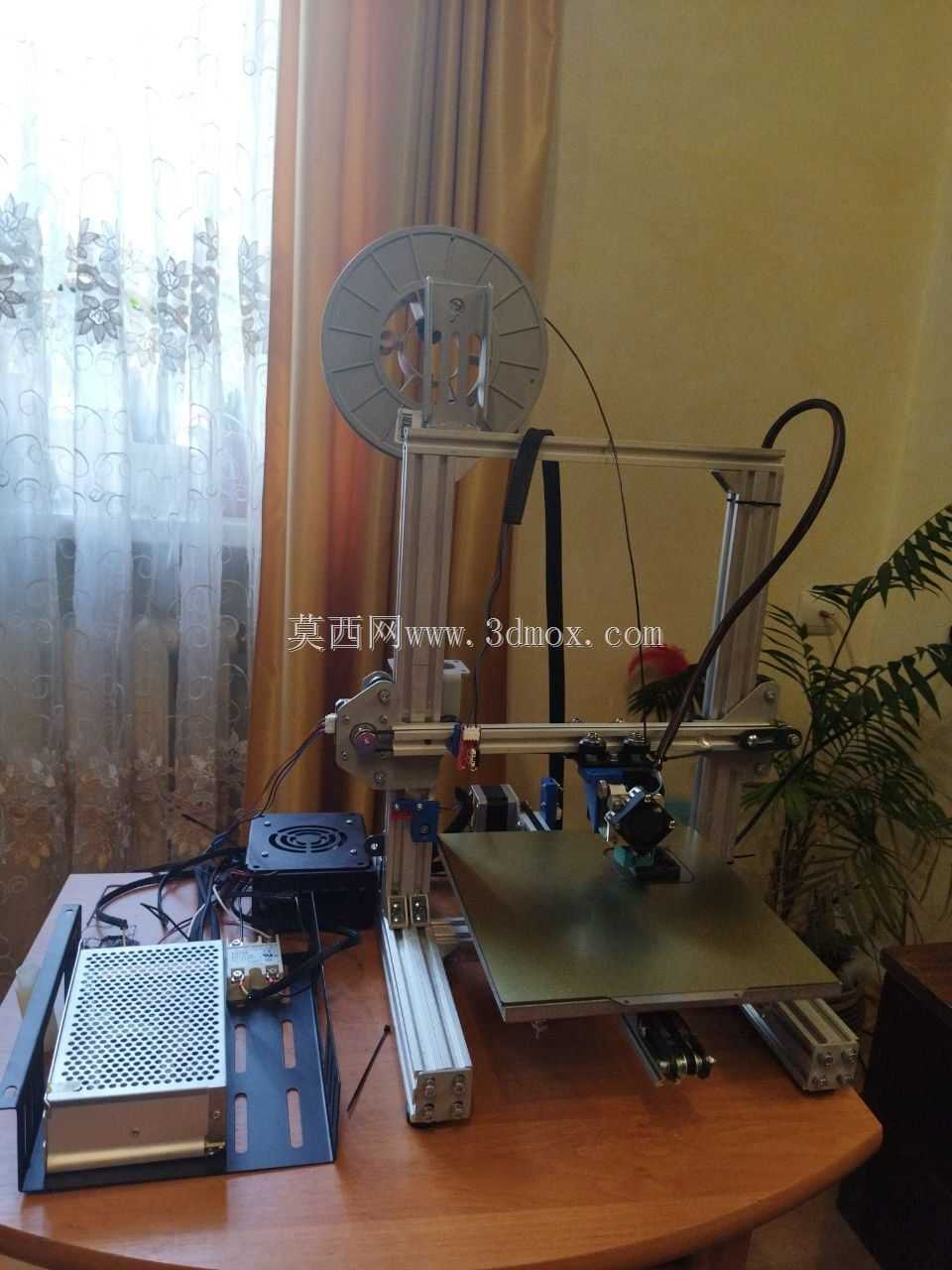

　　Z轴通过双丝杆配合直线导轨带动X轴组件完成垂直方向的层厚进给，这种布局在同级别桌面设备中经过了长期的市场验证，运动过程中的传动间隙可控，能保证常规层高下的成型精度。挤出组件采用近端挤出结构设计，耗材进给路径更短，在打印柔性耗材时能减少送料迟滞带来的成型缺陷，挤出头的散热结构分为进料段散热、喉管隔热、喷嘴加热三个独立区段，可避免耗材提前软化造成的堵头故障。成型平台采用调平结构配合表面贴附层，可保证首层耗材的附着效果，减少打印过程中翘边、掉件的概率，平台下方的走线做了隐藏式处理，避免Y轴往复运动时线缆与运动部件发生干涉。设备侧方预留了耗材架安装位，可直接挂载1kg规格的标准耗材卷，无需额外放置独立耗材支架，

　　进一步压缩了设备的整体占用空间。设计过程中对各运动轴的行程做了合理匹配，在有限的框架尺寸内最大化成型仓容积，同时对各部件的安装定位做了基准面设计，组装时可通过型材槽位快速定位，减少后期调试的工作量。所有传动部件的安装位置都预留了维护操作空间，日常更换同步带、润滑导轨、清理喷嘴时不需要完全拆解设备框架，可降低后期运维的时间成本。从结构强度角度看，铝型材框架的连接角件做了加强设计，即使Z轴高速运动时也不会出现明显的框架共振，能避免层纹错位的问题，设备底部的可调脚杯可适配不平整的工作台面，保证整体框架的水平度，进一步提升成型过程的稳定性。
