托盘辊道输送线长辊轴输送构件

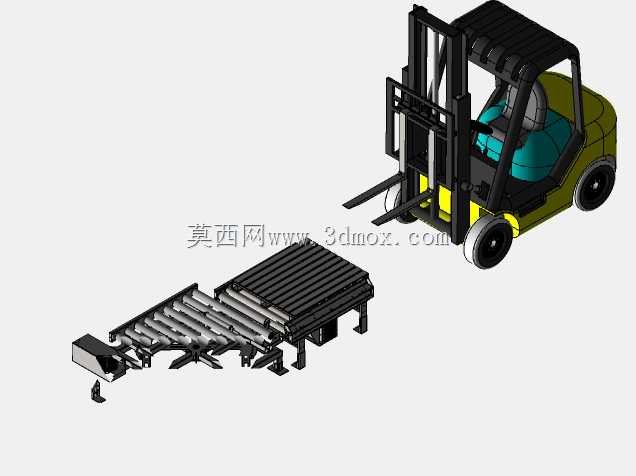

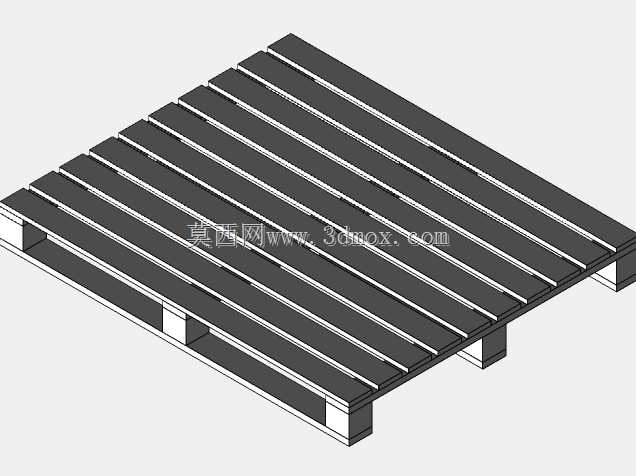

　　该辊道输送构件主要面向车间工序间托盘重载转运场景，在机加工产线、装配工位接驳、仓储出入库段都有大量应用，承担带托盘工件的水平直线输送任务，可衔接机床上下料工位、检测工位与缓存区，替代人工搬运重型工装托盘，降低工位间转运的劳动强度，同时保证输送节拍稳定。

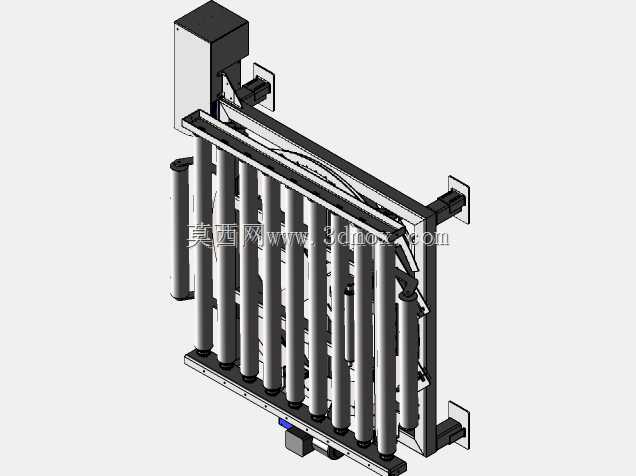

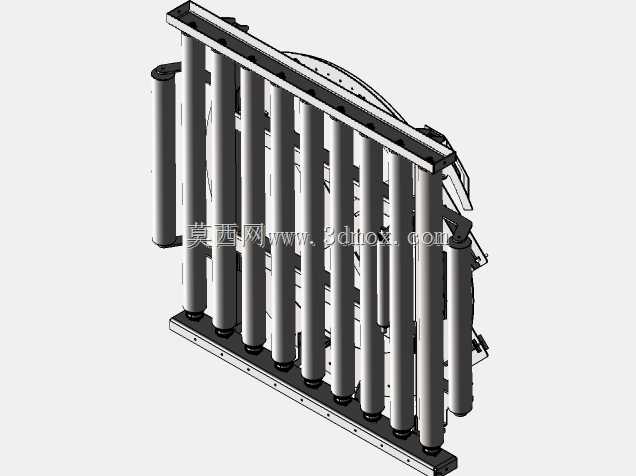

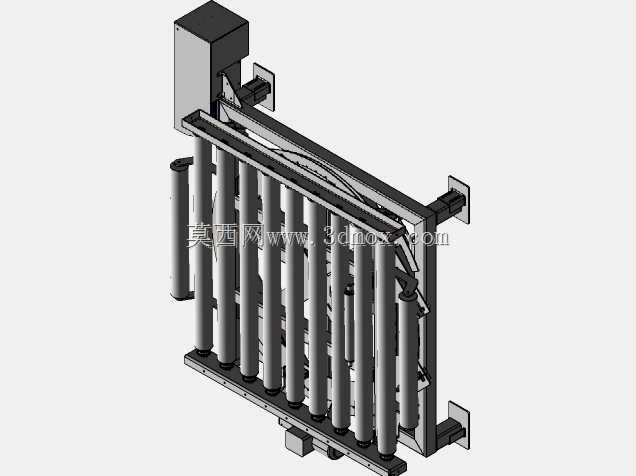

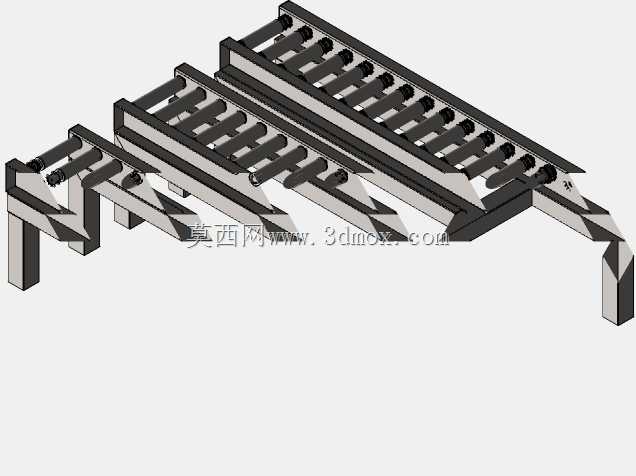

　　从实际功能来看，这类长辊件是辊道输送机的核心承载执行部件，工作时多根辊轴平行排布在机架两侧的安装座内，辊面高出机架支撑面，托盘放置在连续排列的辊面上后，可通过动力驱动辊轴转动依靠摩擦力带动托盘前移，无动力段则可由人工推动托盘实现滑移，长辊的整体刚性直接决定了重载托盘输送过程中是否会出现挠曲下沉、卡滞跑偏的问题。

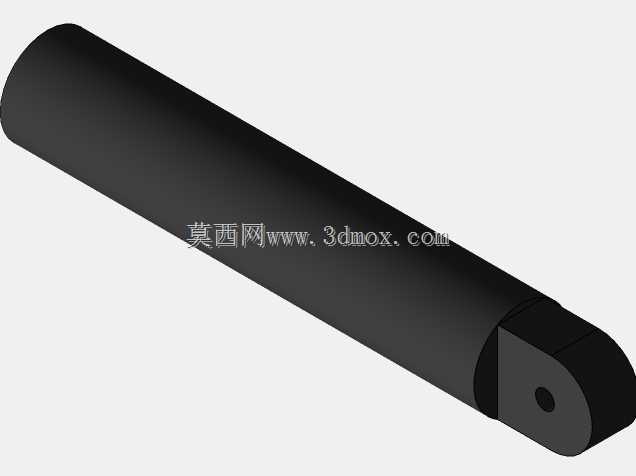

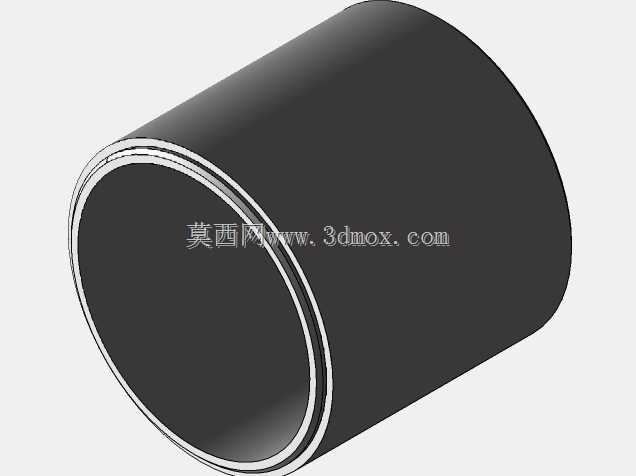

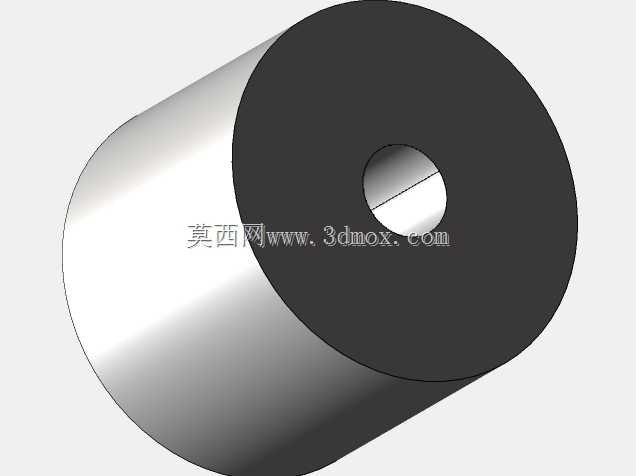

　　设计思路上，该辊体采用等径直长圆柱构型，辊身主体为连续光滑圆柱面，两端预留轴颈安装位，整体同轴度要求在加工时需要重点管控：若辊身径向圆跳动过大，托盘运行时会出现上下颠簸、走偏的情况，长期运行还会加剧两端轴承的偏磨。辊身长度需要匹配托盘的宽度边界，通常有效输送宽度要比托盘最大宽度两侧各留出五十毫米以上的安全余量，避免托盘偏移后剐蹭两侧机架；辊径的选取则和单工位承载重量直接相关，重载托盘场景下会适当加大辊径、提升壁厚，避免跨距间辊体绕度过大。

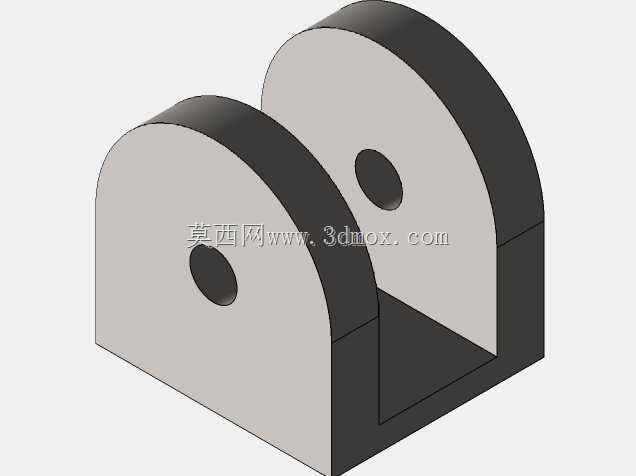

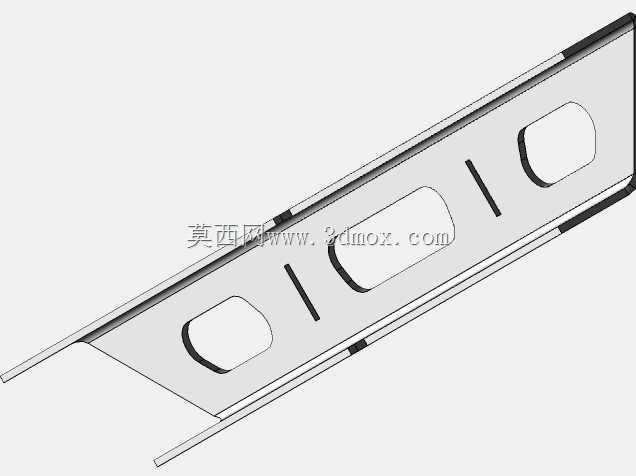

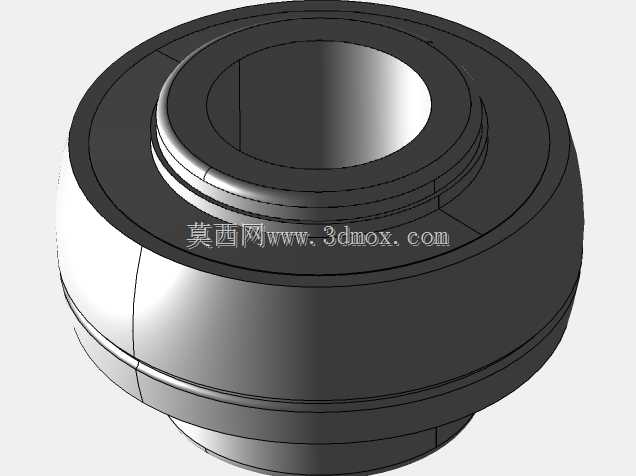

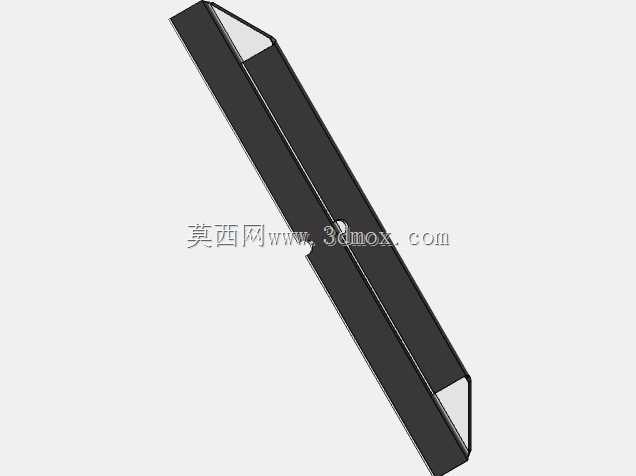

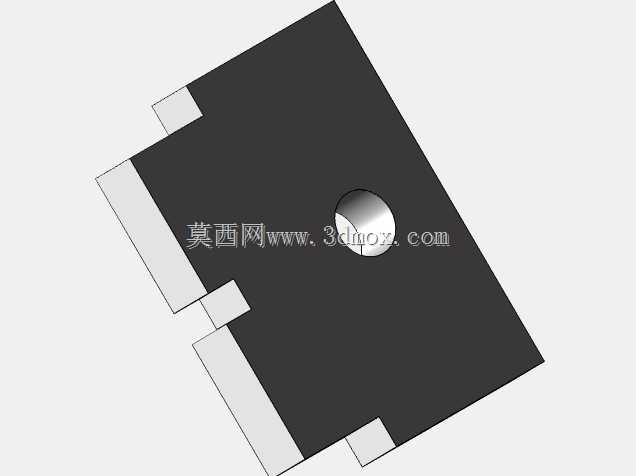

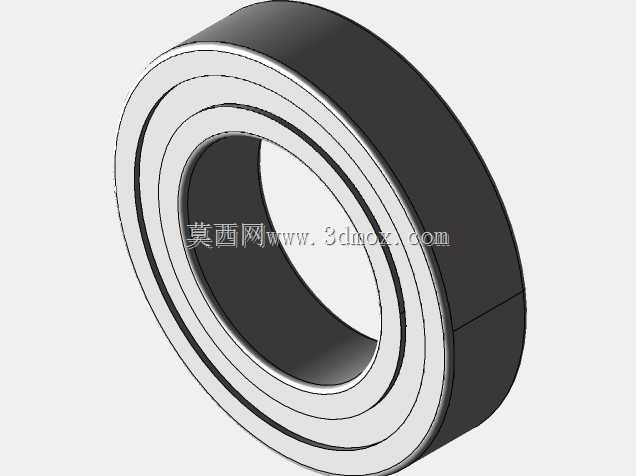

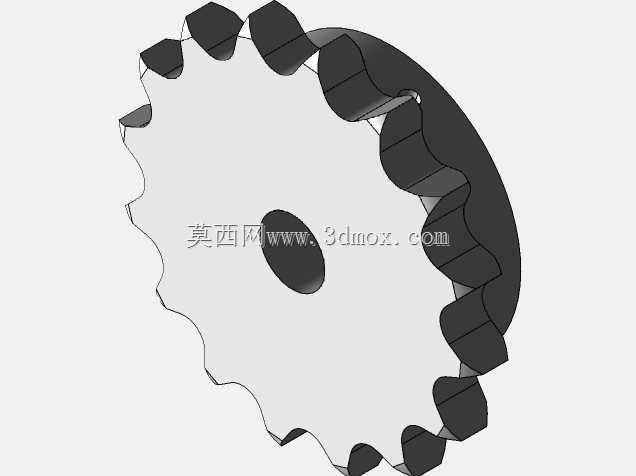

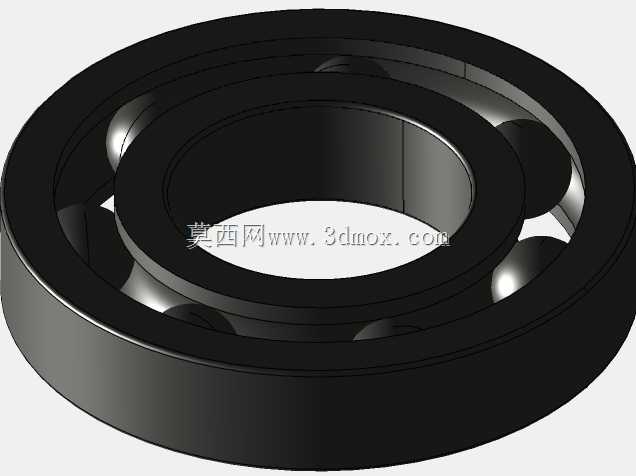

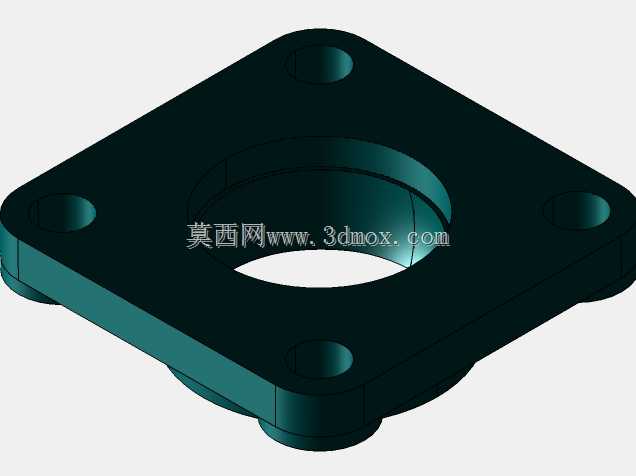

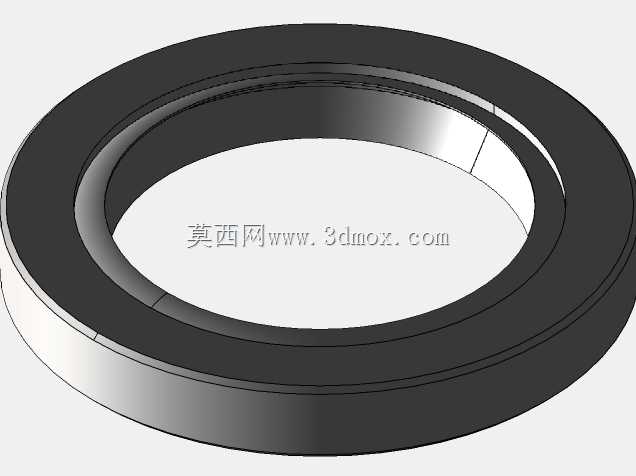

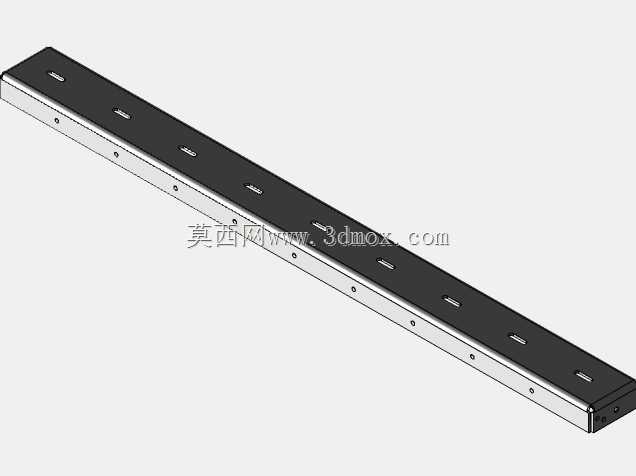

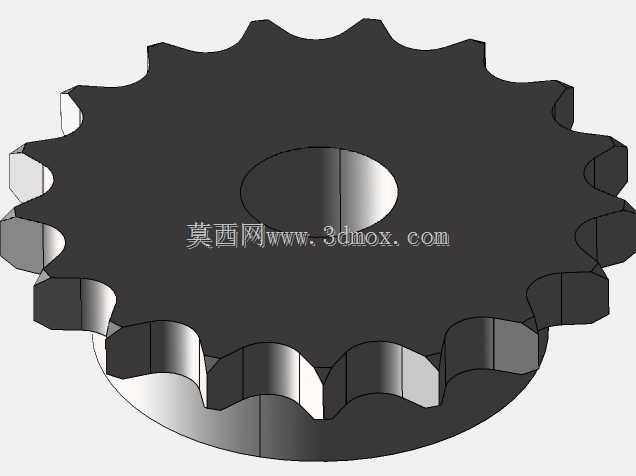

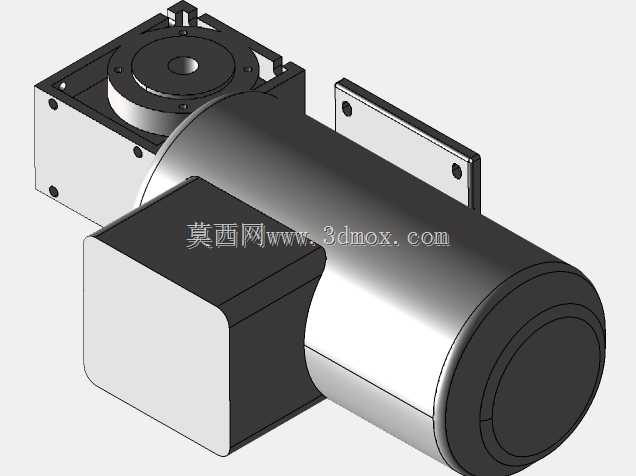

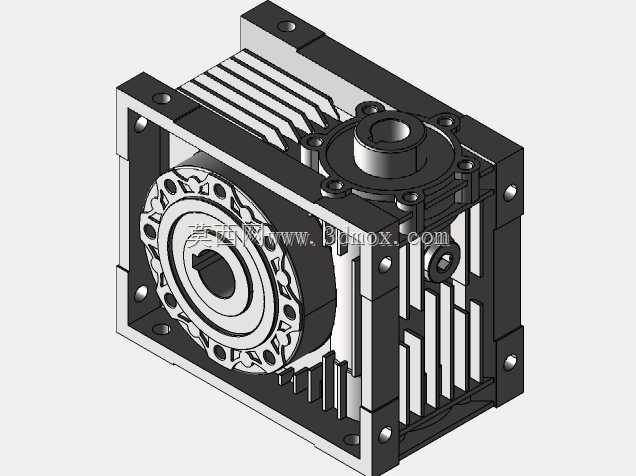

　　安装边界方面，单根辊轴两端的轴颈分别嵌入机架侧板的轴承座孔位，相邻辊轴的中心距需要小于托盘底部支撑肋的最小间距，保证托盘在任意位置都至少有三根辊子同时接触承载，不会出现托盘下坠卡入辊缝的问题。机架侧板的开孔同轴度需要在组焊时做工装定位，保证所有辊轴轴线平行且处于同一水平面上，高度方向的安装误差需要控制在合理范围内，避免局部辊面凸起导致托盘受力不均。动力排布时，驱动段的辊轴可通过链轮、多楔带或者同步带联动，张紧结构预留调整行程，方便后期维护时更换磨损件；无动力段的辊子转动阻力要尽可能小，选用适配的密封轴承既能避免车间切削粉尘、碎屑进入辊轴转动副，也能减少日常运维的润滑频次。

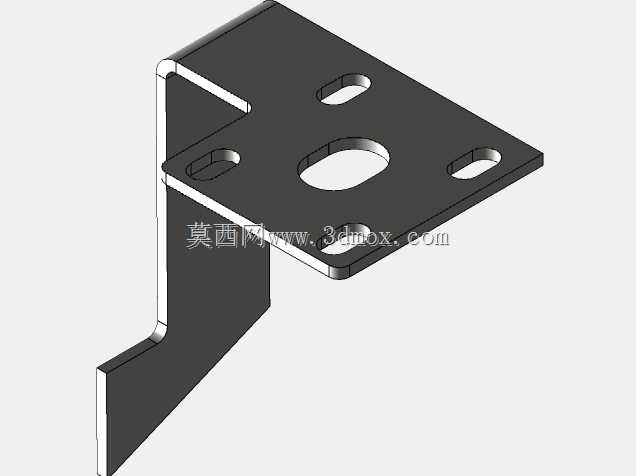

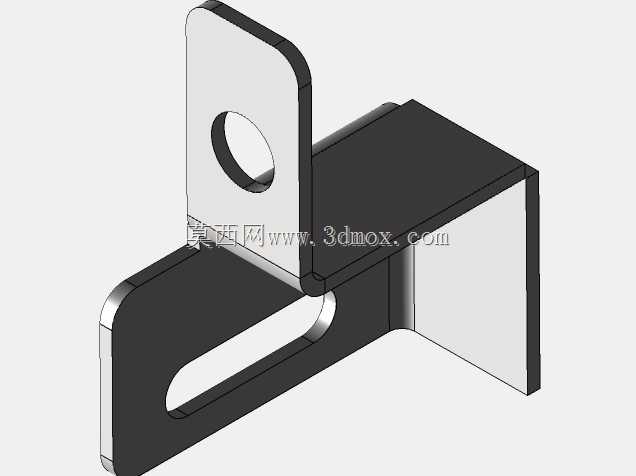

　　在产线布局时，这类辊道还可以搭配阻挡器、顶升平移机构实现托盘的工位停位与直角转线，长辊的端面安装位要预留出传感器、挡停机构的安装空间，不能和辊体转动范围发生干涉，整体结构简单可靠，对各类工业托盘、工装板的适配性较强，是离散制造产线物流自动化里非常基础且通用的输送单元构件。
