一吨载荷剪式升降托盘输送接驳台

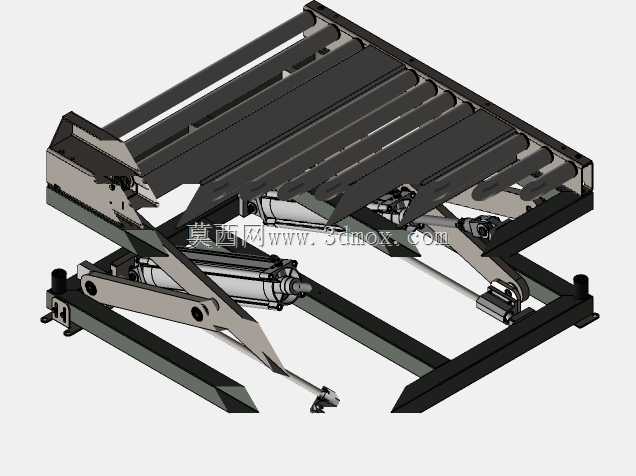

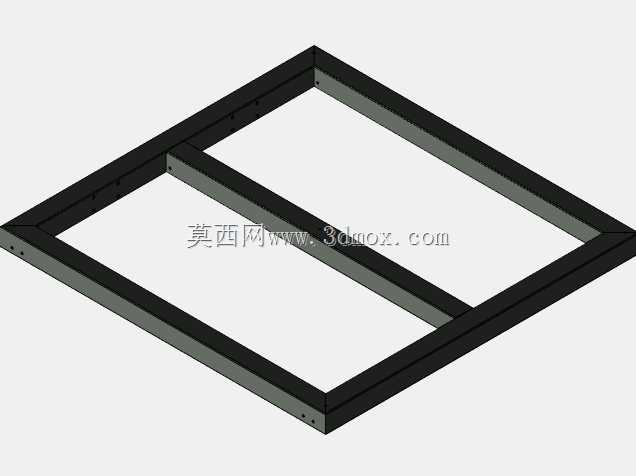

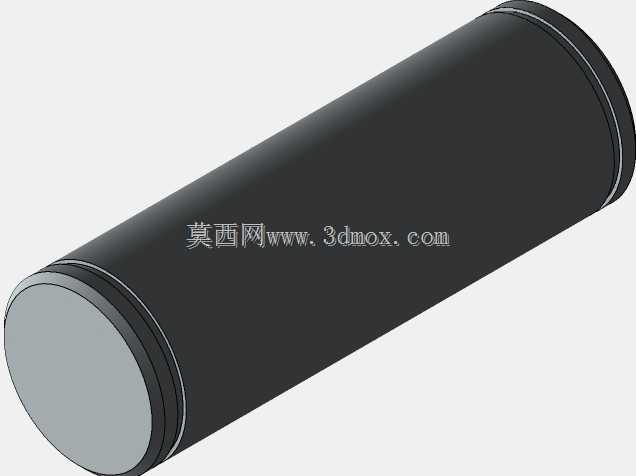

　　在仓储物流整线、车间工序转运以及立体库出入库工位里，托盘货物经常需要在固定高度的辊道线、叉车取放点和加工设备进料口之间完成高度差补偿。这套带剪式升降功能的托盘输送结构，正是围绕一吨级重载托盘的短距离输送与工位升降需求搭建，把水平输送和垂直举升整合在同一机架内，避免工位旁单独布置独立升降机带来的对接偏差与占地冗余。从结构布置来看，设备主体采用焊接框架承托上部输送面，剪叉臂组布置在机架中部，载荷通过托盘底面均匀传递到输送辊面，再由剪叉铰点和底部基座分担，举升过程中两侧剪臂同步约束，防止平台偏摆。输送段采用辊筒承载形式，托盘在辊面上沿固定方向移动，辊筒间距按标准托盘底梁支撑位置校核，避免空托或满托运行时出现底梁下陷、卡滞。

　　设计时先按一吨额定载荷计算剪臂板材厚度、铰点轴径和油缸推力工况，再反推机架主梁截面，保证满载举升到最高位时，平台边缘的挠度控制在输送对接允许范围内；输送面的有效宽度、进出料端高度都围绕常见工业托盘尺寸设定，周边预留护罩、传感器和阻挡机构的安装位，方便接入整线电控。现场安装需要核对地面预埋或膨胀螺栓固定位置，底部基座周围留出维护油缸、铰点润滑的操作空间；设备接入生产线时，进料端与前段辊道的高度差、水平对中度要一次校准，升降行程上下极限位置设置机械限位与缓冲，避免托盘过冲。对于结构设计人员来说，这套三维结构完整呈现了剪叉铰点配合、输送辊排布、机架承重和升降导向的处理方式，可直接用于重载物流工位的方案比对、非标改型和载荷校核参考，在生产线布局中既能单独作为升降接驳台使用，也能嵌入环形物流线，完成托盘在不同高度设备间的自动转接，减少人工叉车跨工位搬运的频次。
