长距板条链式工件输送线结构

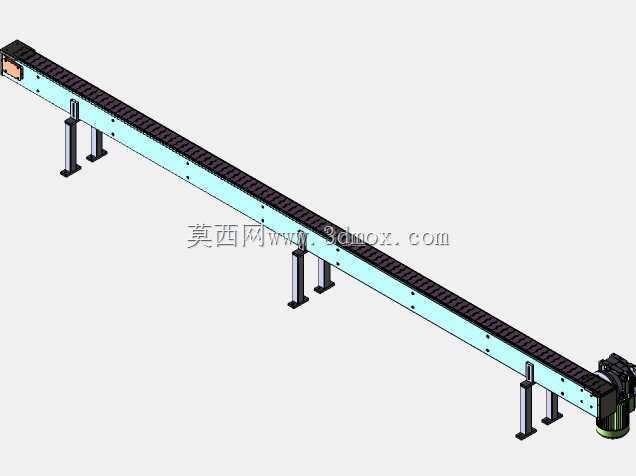

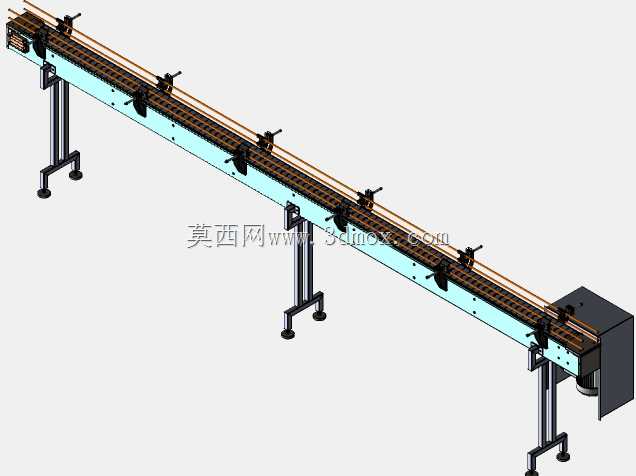

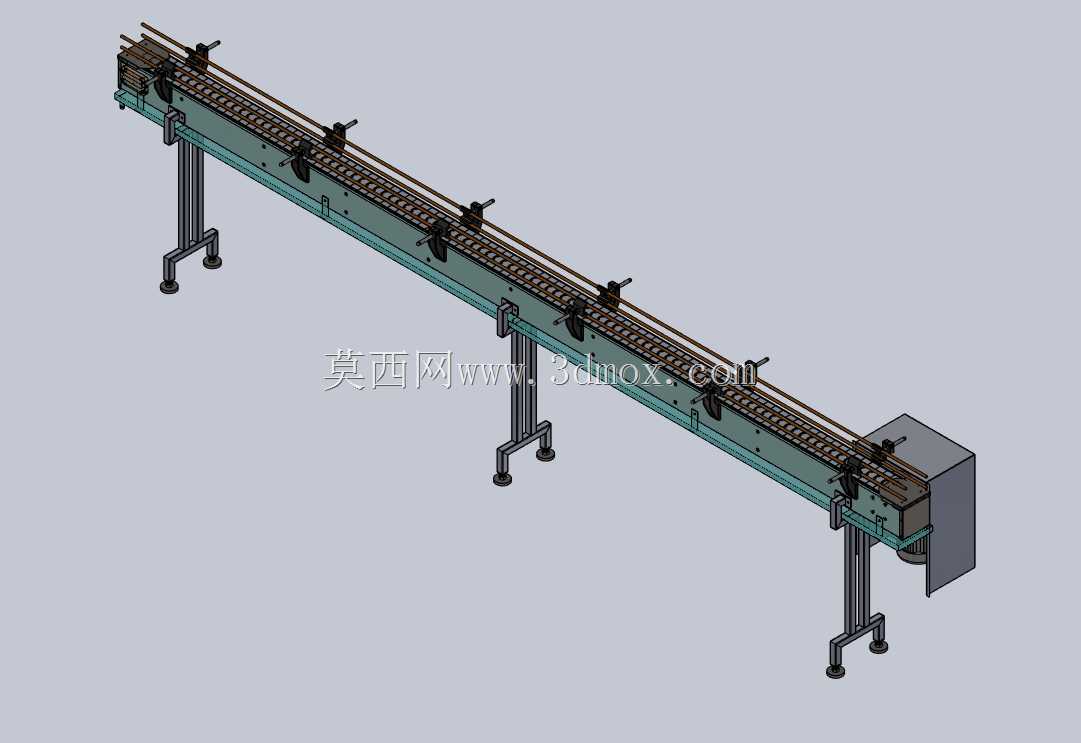

　　这套板条链式输送结构面向车间内规则工件的连续转运场景，常见于机加工件流转、装配段衔接、包装前整理以及轻型箱体、托盘、条状零件的水平输送。设备沿长度方向布置，主体为狭长输送通道，两侧由连续板条和牵引链条构成承载面，工件放置后随链条同步前进，能够减少人工搬运造成的磕碰，也便于与前后工位的挡停、定位、检测或推送机构联动。

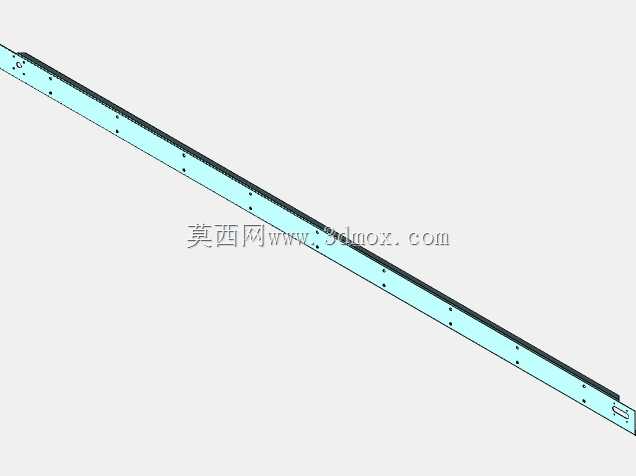

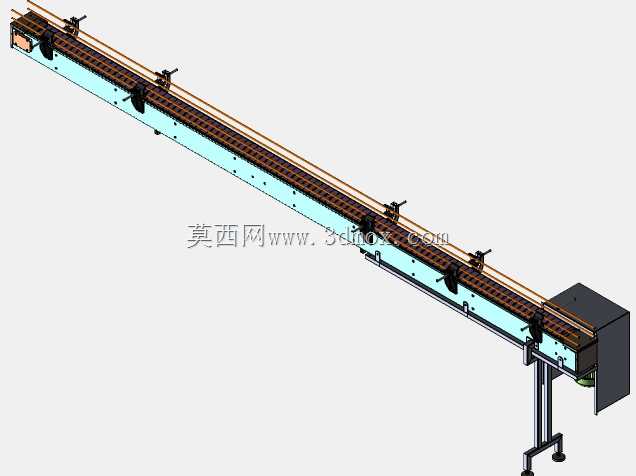

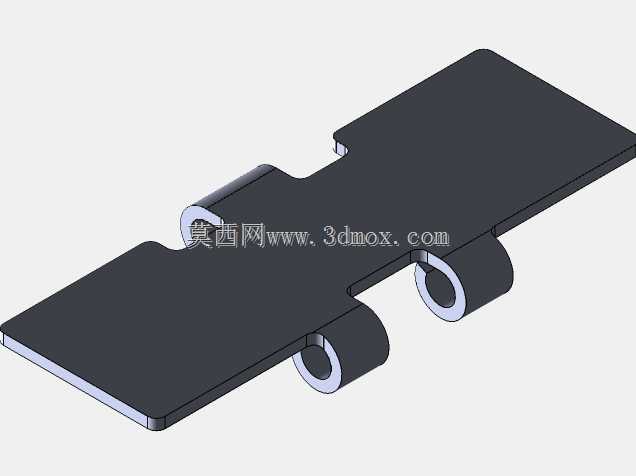

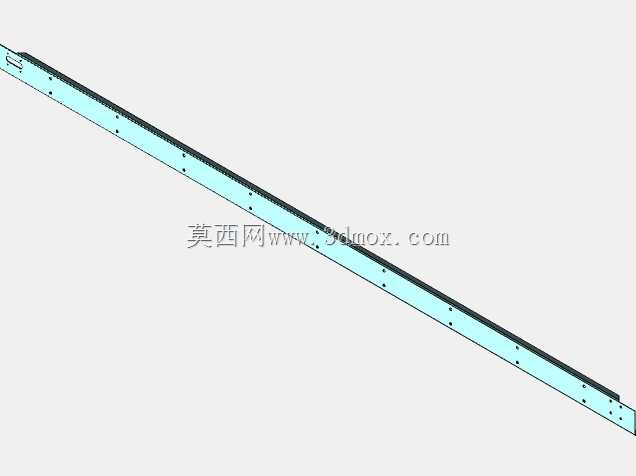

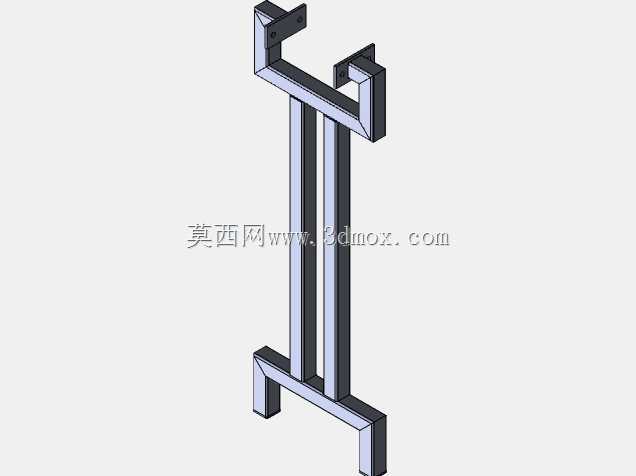

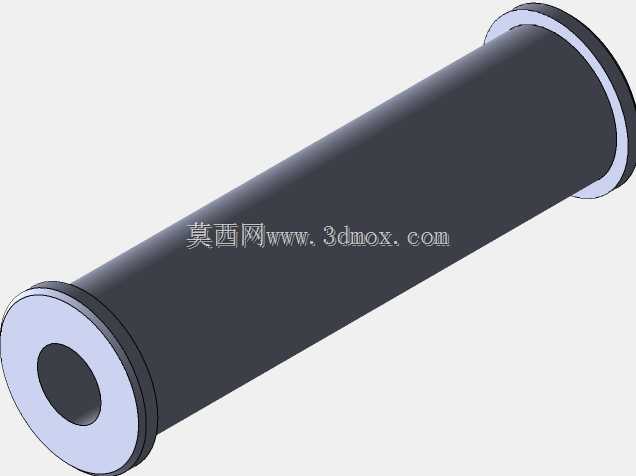

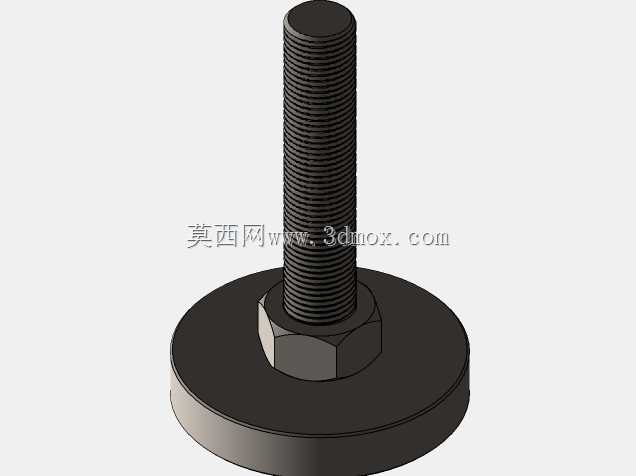

　　从结构组成看，输送段中部采用长梁式机架，梁体沿全线延伸，承担链条导向、板条支撑和侧向限位作用。板条跨接在两侧牵引链之间，形成连续承载面；链条则隐藏在梁体导向槽内，运行轨迹受约束，避免长距离输送时出现跑偏或下垂。机架下方设置多组独立支腿，支腿底部带可调脚垫，可根据现场地坪误差微调高度和水平度。支腿间距按整机跨度和载荷分布设置，靠近驱动端及受载较大的位置支撑更密集，从而控制梁体挠度。

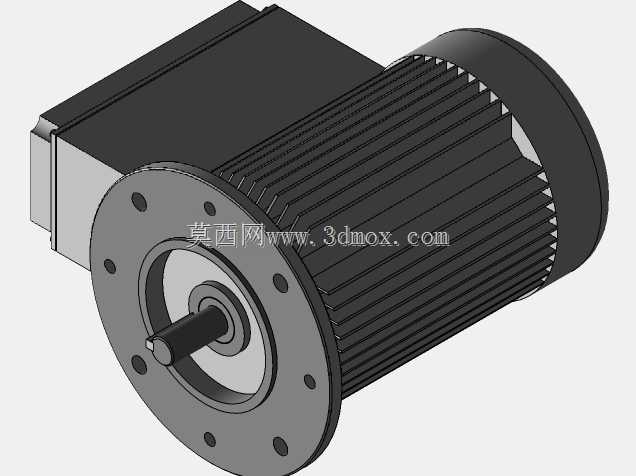

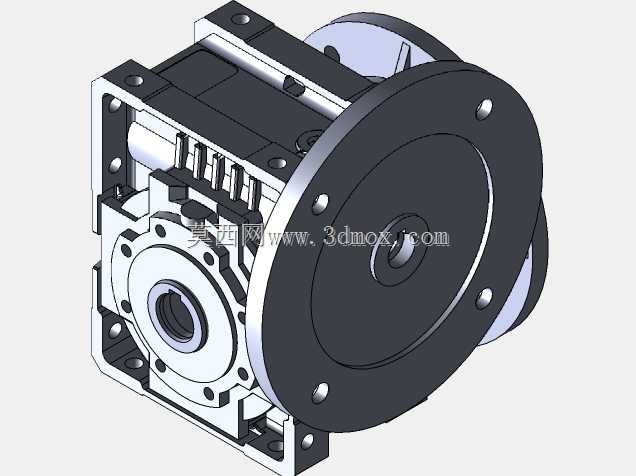

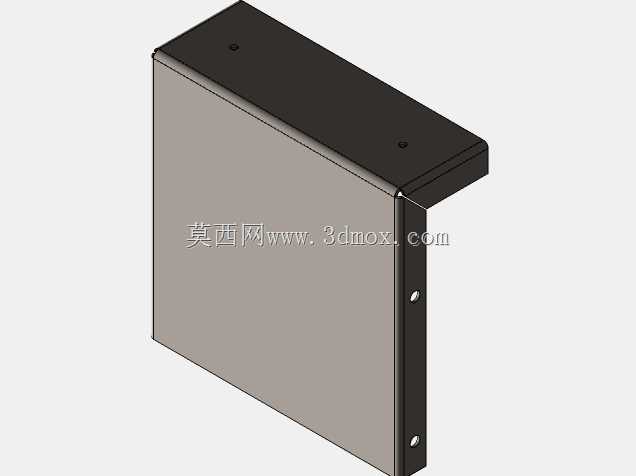

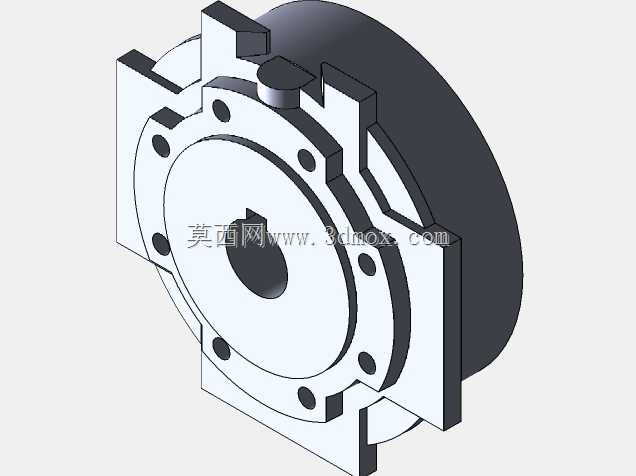

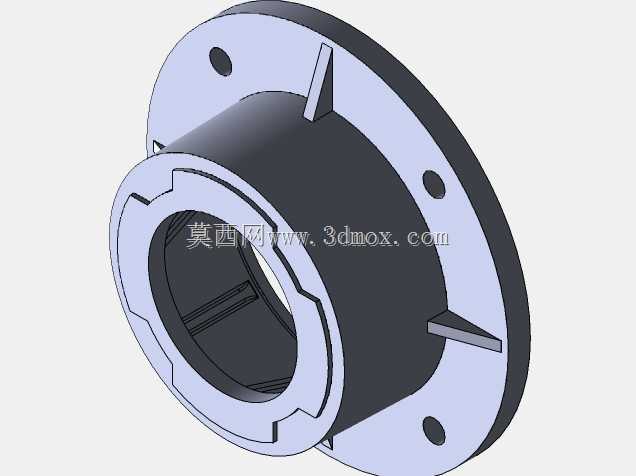

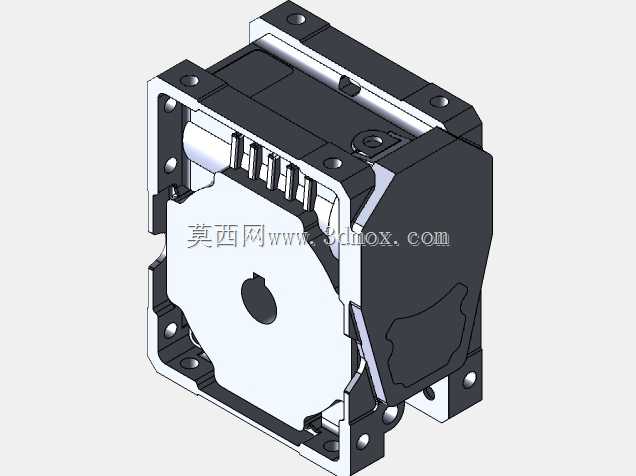

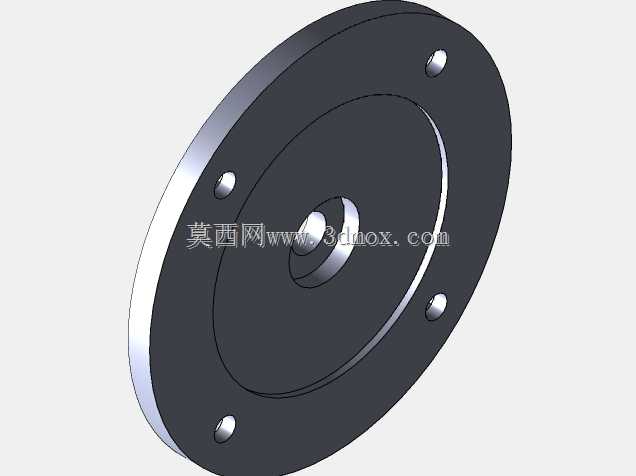

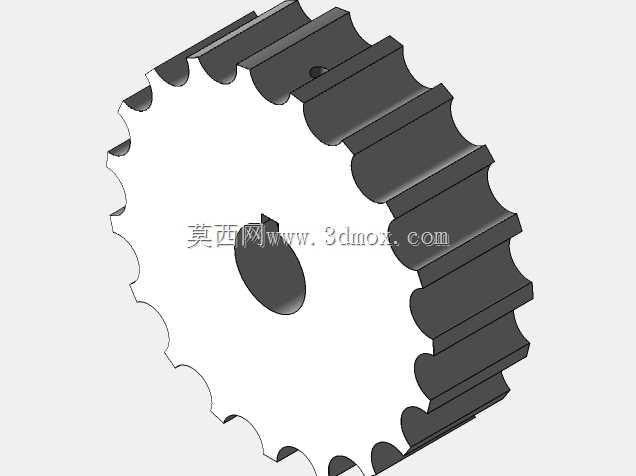

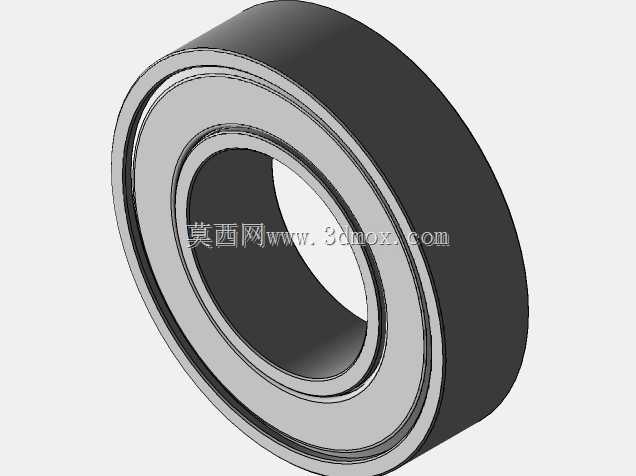

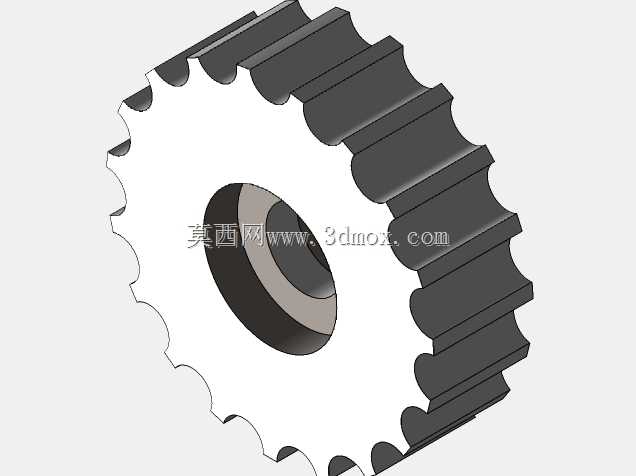

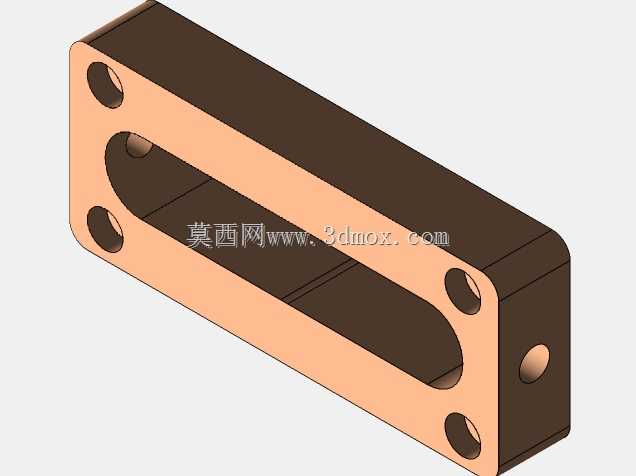

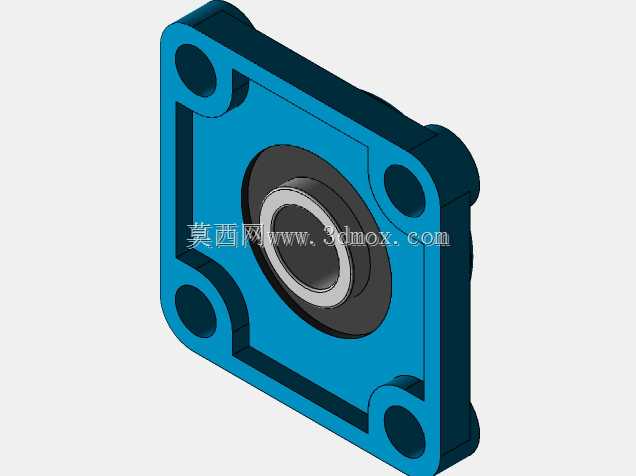

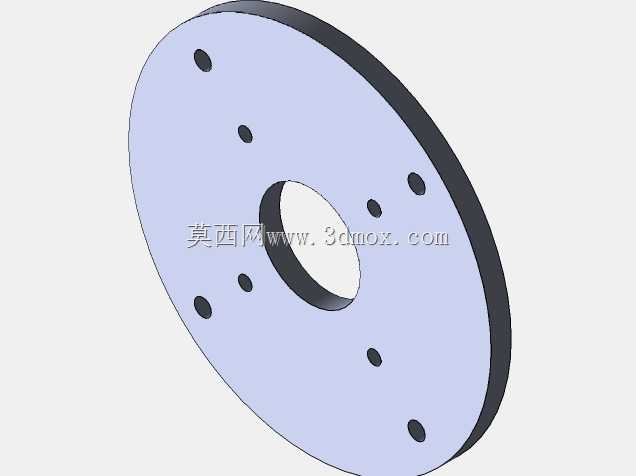

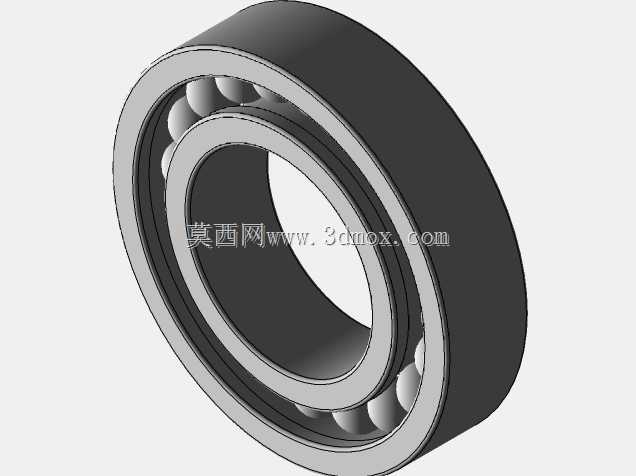

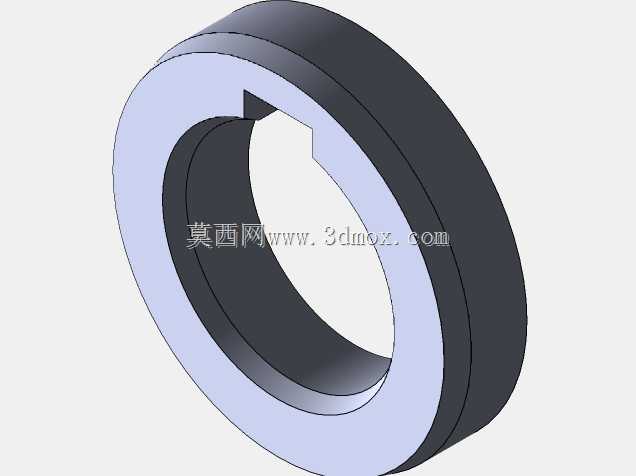

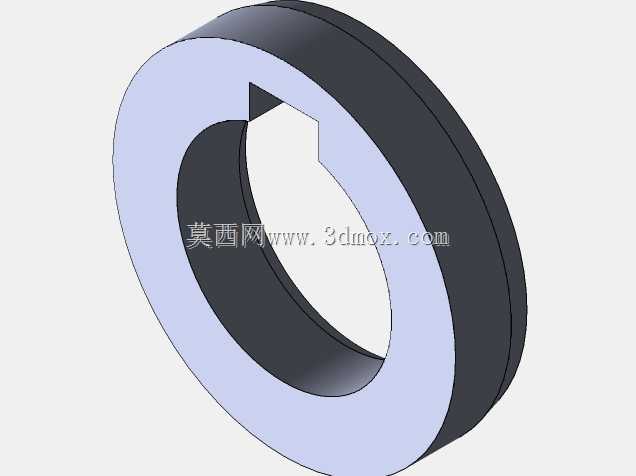

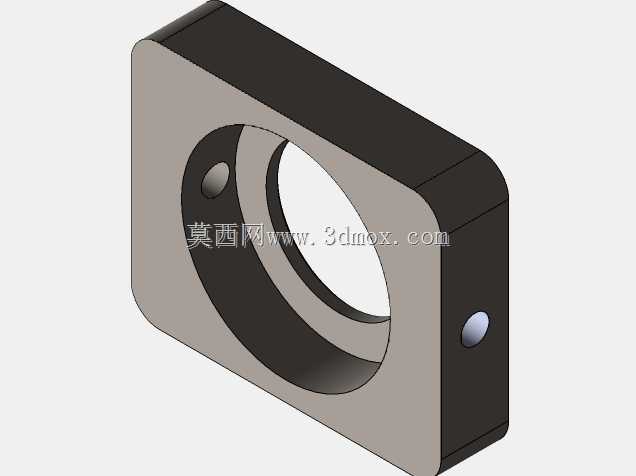

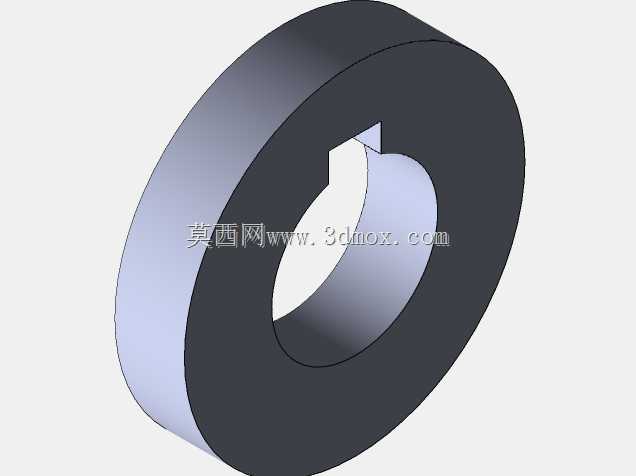

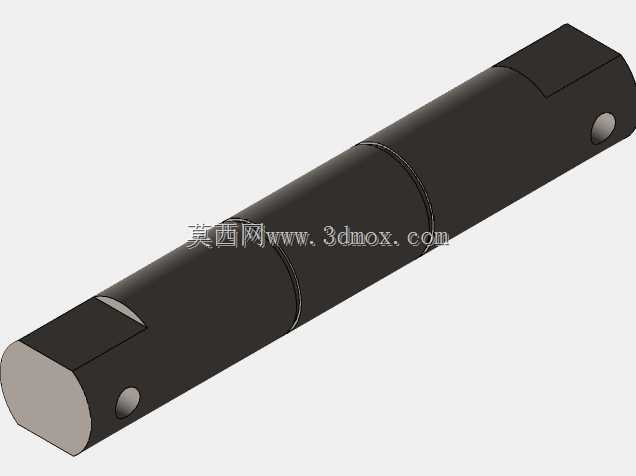

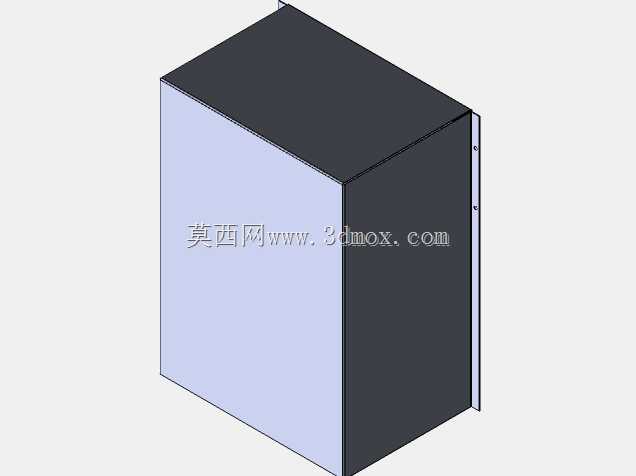

　　驱动部分集中在设备一端，由电机、减速装置、链轮和防护罩组成。动力经链轮传递给牵引链，带动全线板条循环运动；端部链轮同时完成链条转向，罩壳将旋转部件封闭，降低人员接触风险。另一端设置张紧与回转结构，通过调整链轮轴位置补偿链条磨损后的伸长量，保证啮合稳定。设计时需要预留张紧行程，并保证两侧张紧量一致，否则容易出现链条偏载、板条歪斜和异常噪声。

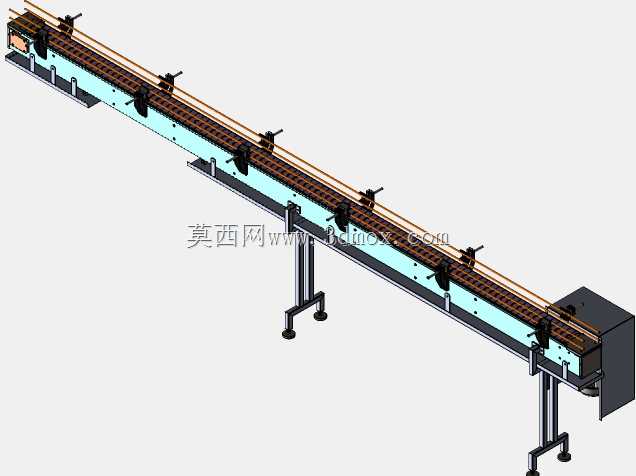

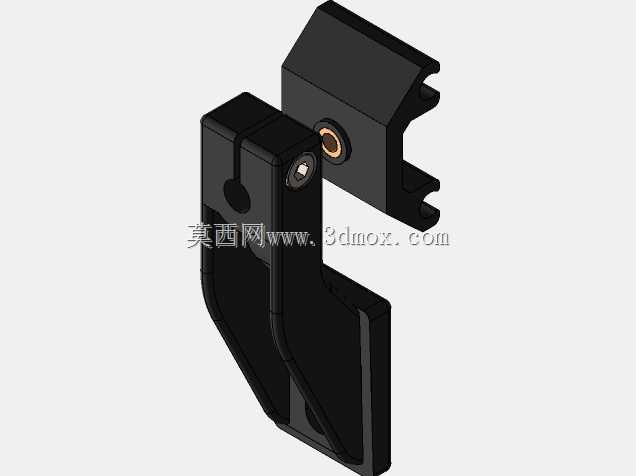

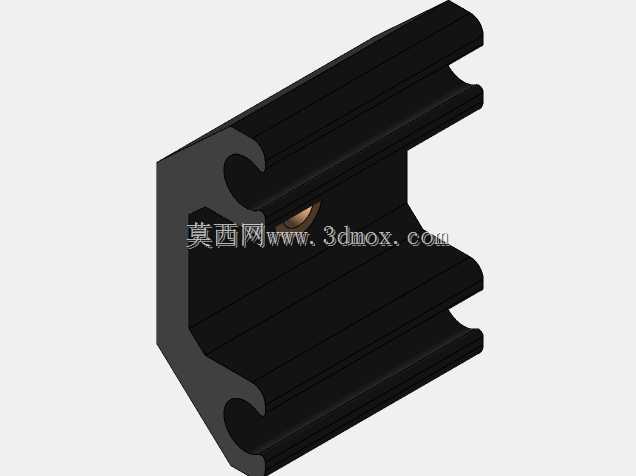

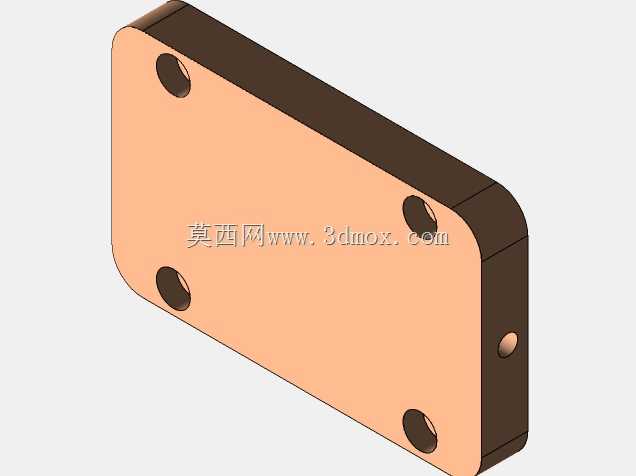

　　线体上分布有若干侧向挡块和可调导向件，用于限制工件姿态，使工件在进入下一工位前保持相对固定的位置。对于需要节拍化生产的场合，这些附件位置可沿机架方向调整，以适应不同长度、宽度的工件。板条承载面与两侧导向之间留有合理间隙，既防止小件卡入，又避免摩擦过大。

　　安装边界方面，该设备属于长条形布置，现场需沿输送方向预留全线长度空间，端部驱动侧应留出维护、拆装和接线距离，张紧侧也要保留调节操作空间。高度方向除输送面本身外，还需考虑支腿调节量、驱动罩壳高度以及工件堆放高度。若接入自动生产线，应核对输送面标高与上下游设备的衔接关系，并在地脚位置保证足够承载和平整度。整体结构强调稳定牵引、连续承载和可维护性，适合作为自动化产线中的水平输送单元进行细化设计或选型参考。
