移动式小型混凝土搅拌设备结构设计

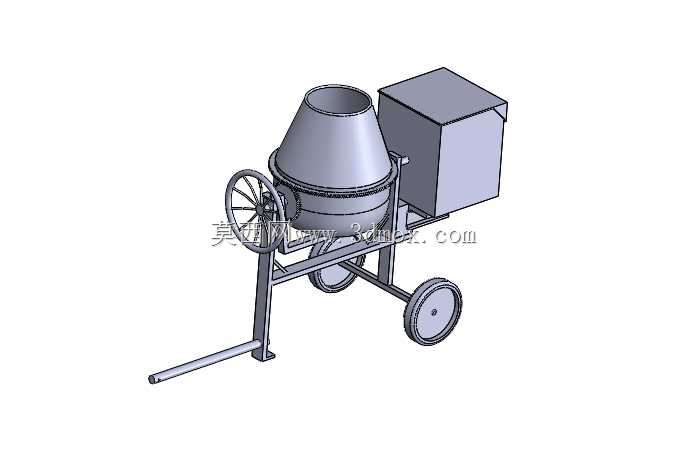

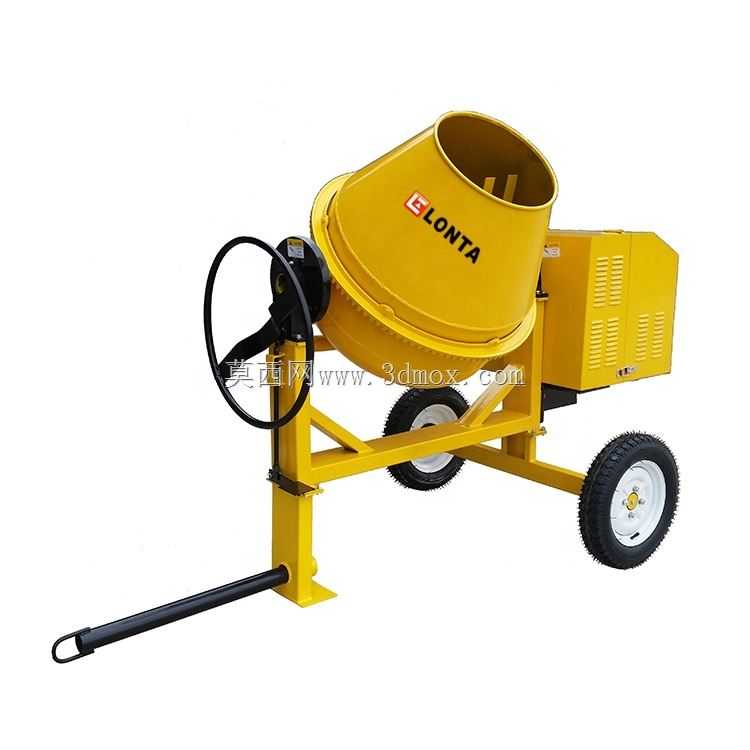

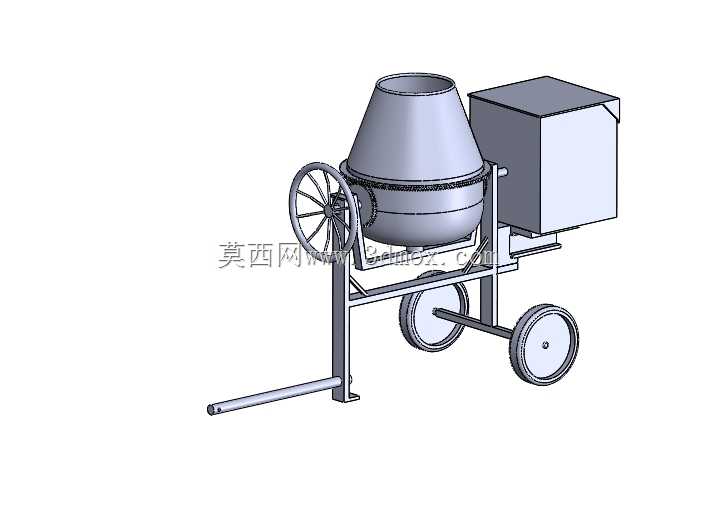

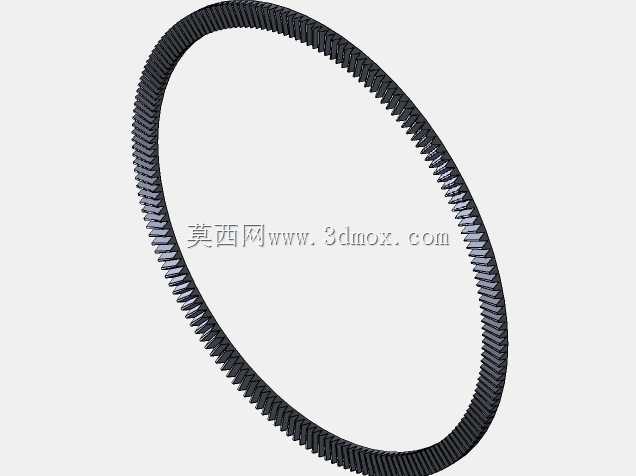

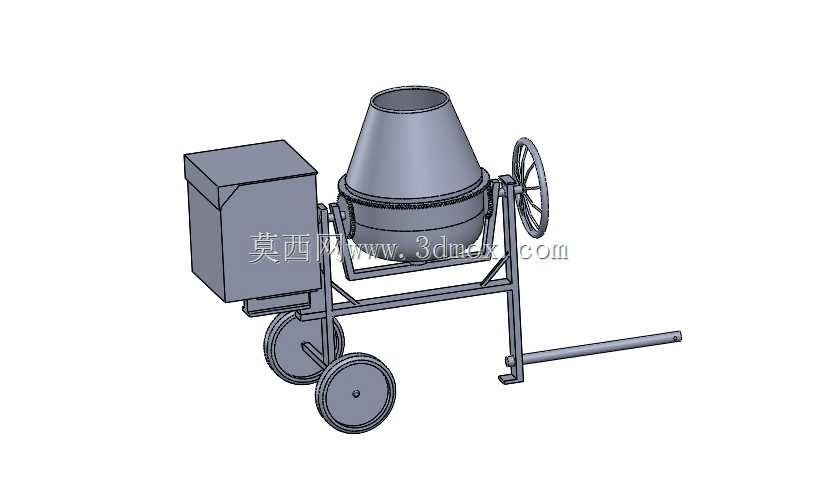

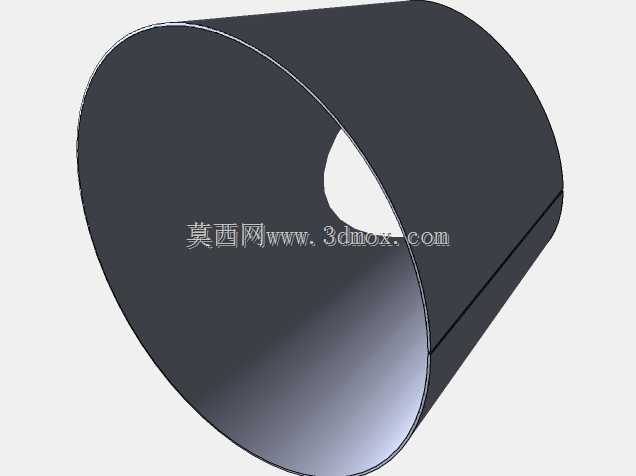

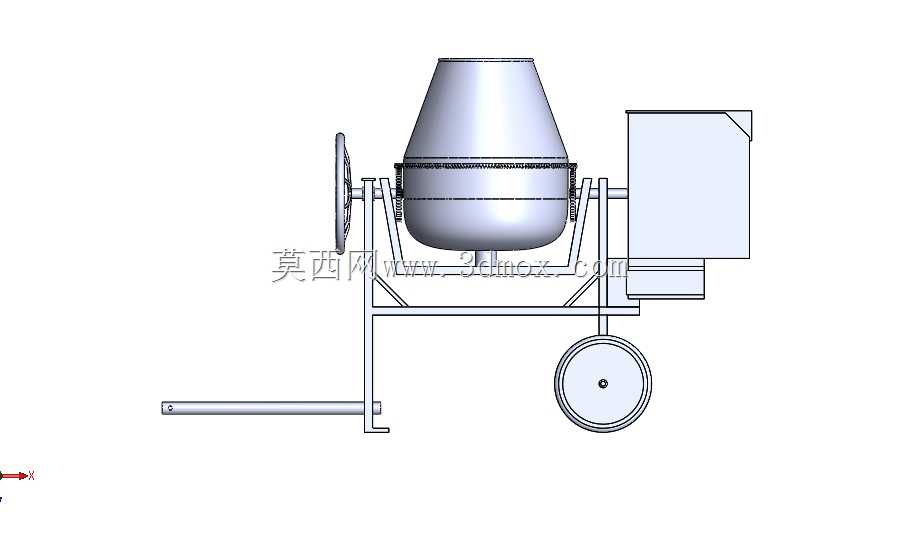

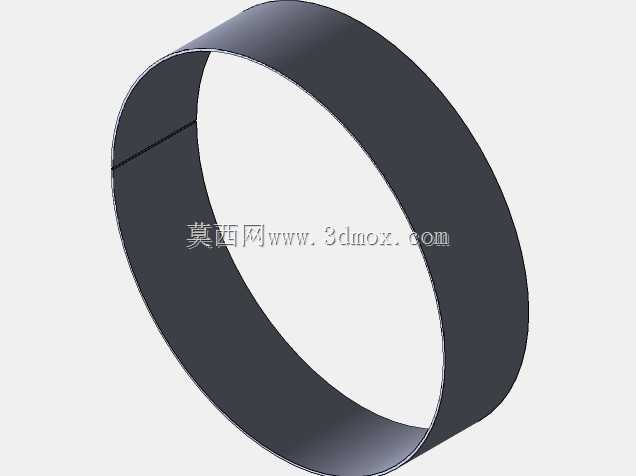

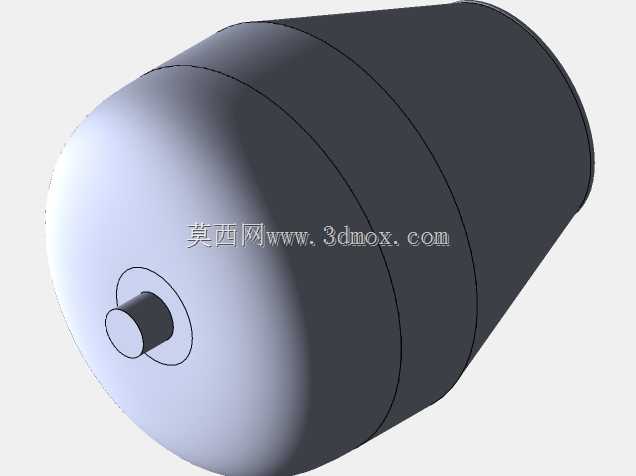

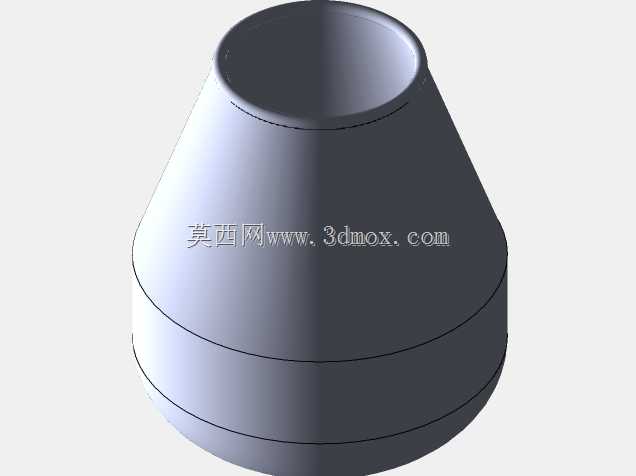

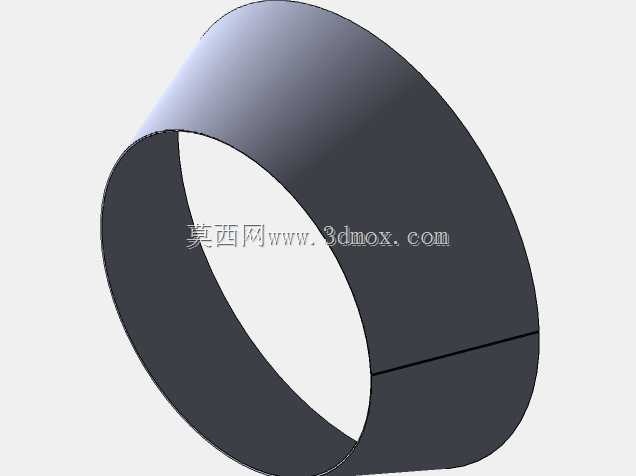

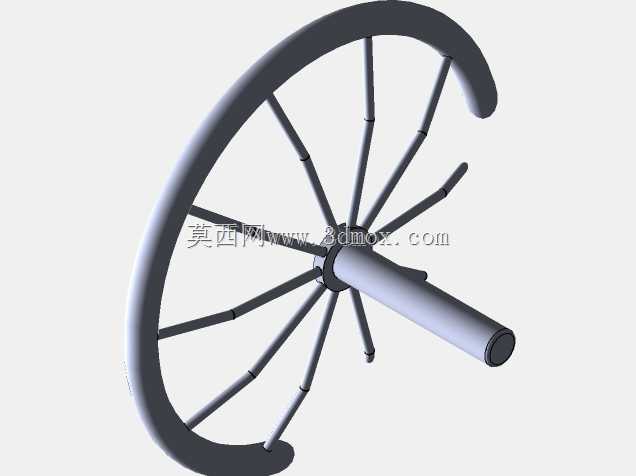

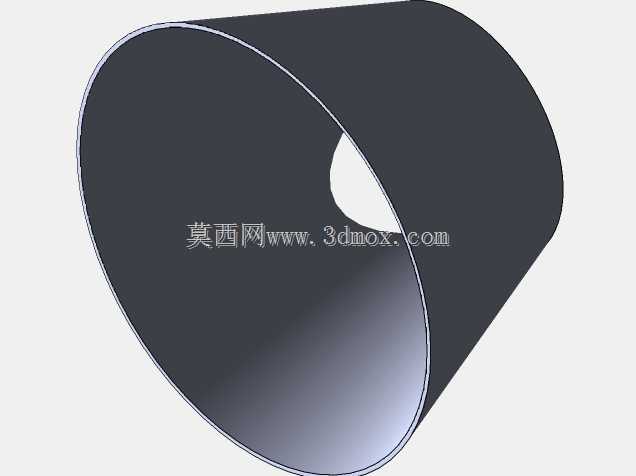

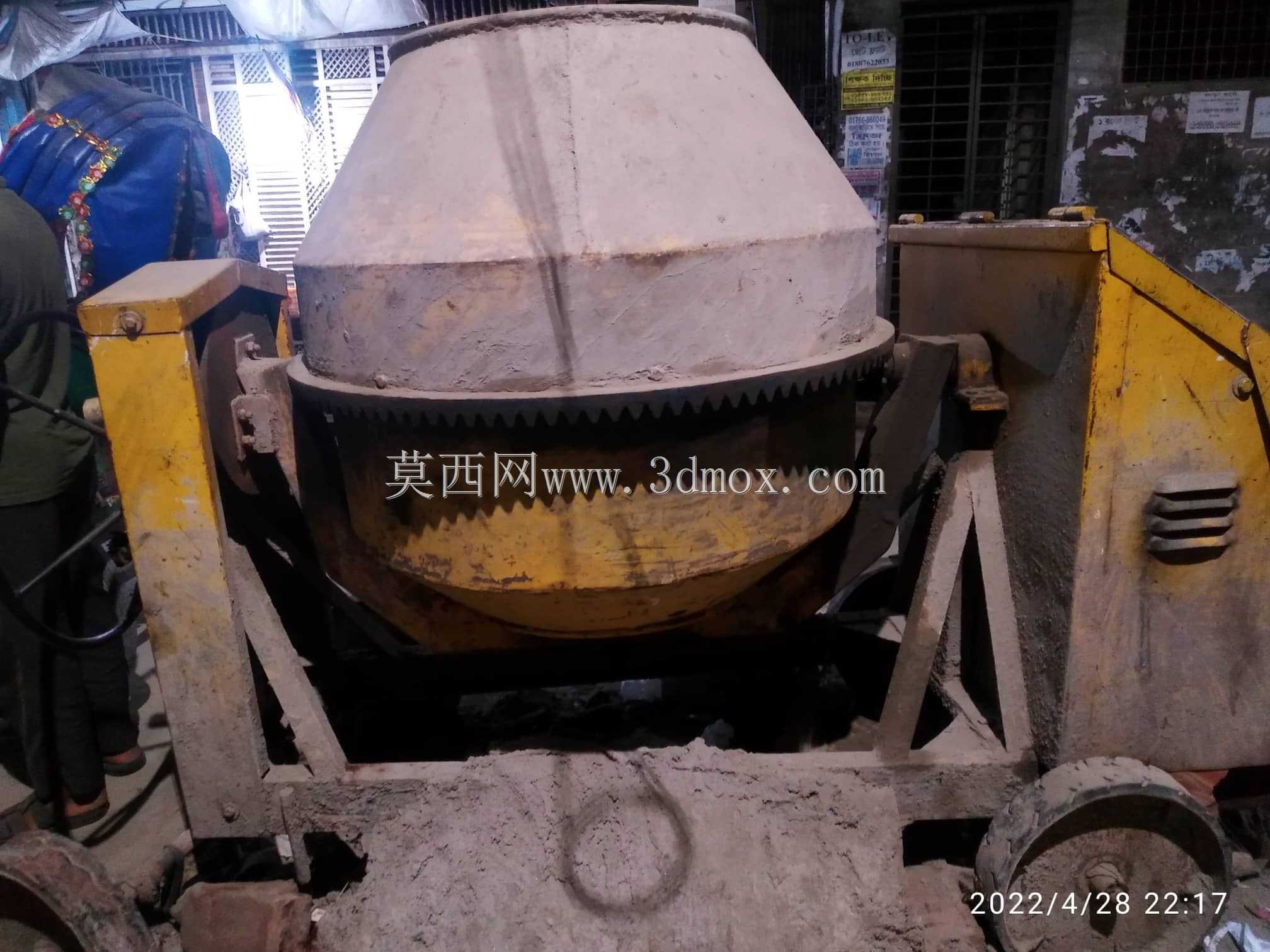

　　这套移动式小型搅拌设备主要面向村镇建房、庭院硬化、道路修补、小型预制件加工以及狭窄场地内的砂浆拌制作业，整机采用两轮拖挂布局，前端设置牵引杆与支撑立柱，转场时可挂接在小型车辆后方拖行，就位后放下前支撑即可形成稳定的三点支承，不需要额外浇筑固定基础。搅拌筒采用前高后低的锥口回转结构，开口朝向斜上方，加料时可直接从筒口投入水泥、砂石与水，作业过程中筒体内壁的螺旋导料叶片随筒体回转，不断将物料提升、翻落、掺混，既避免混凝土离析，也能减少筒壁粘料。出料阶段通过机身侧面的大直径手轮带动翻转机构，使搅拌筒绕支承轴线倾转，筒口朝向低位后拌合物可顺势卸出，手轮旁设置锁止结构，可在搅拌、运输和出料角度之间保持位置，避免筒体自行晃动。

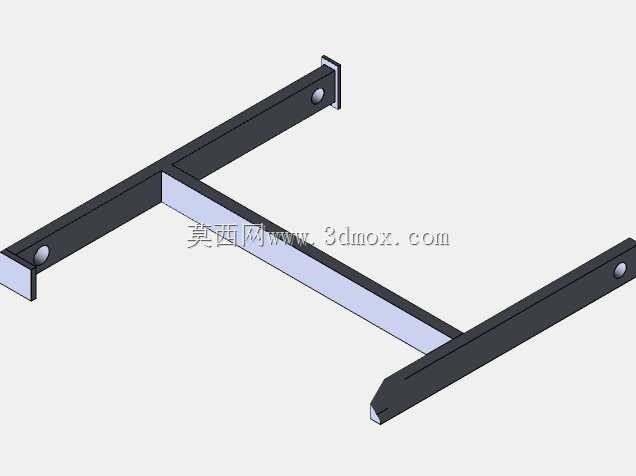

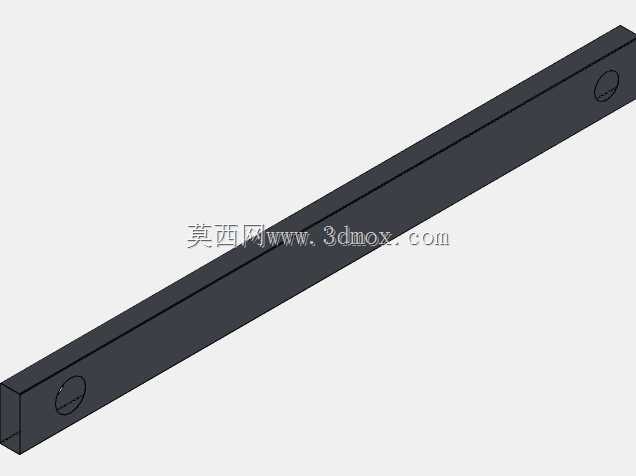

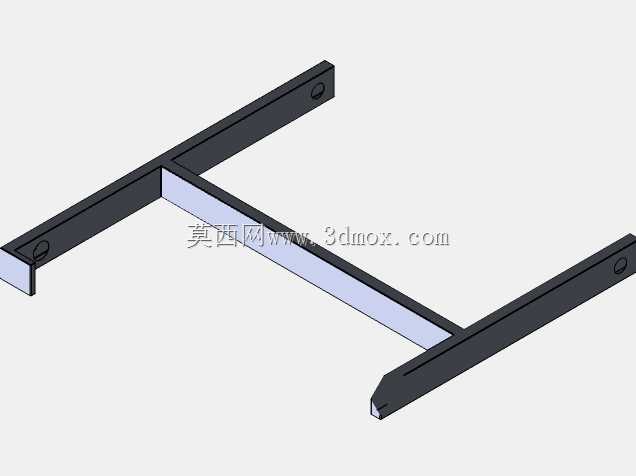

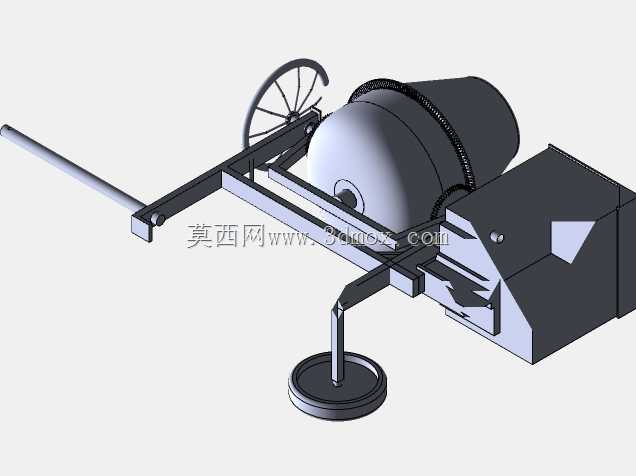

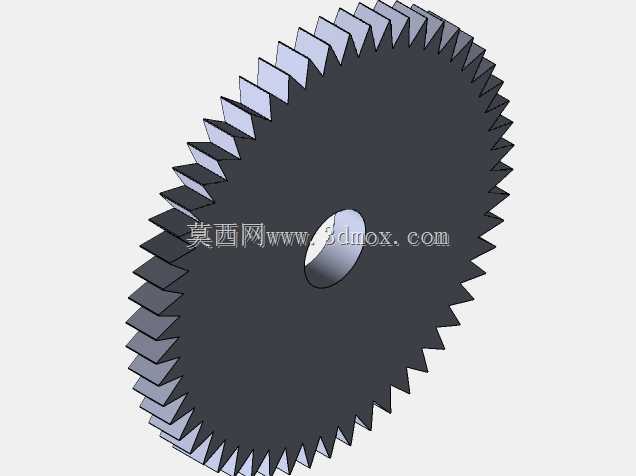

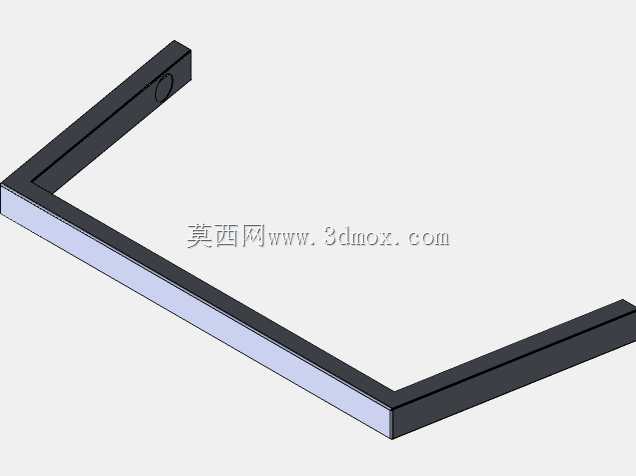

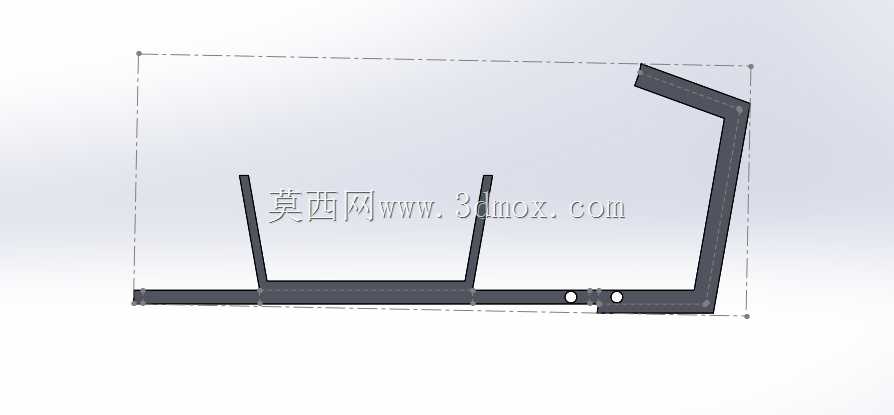

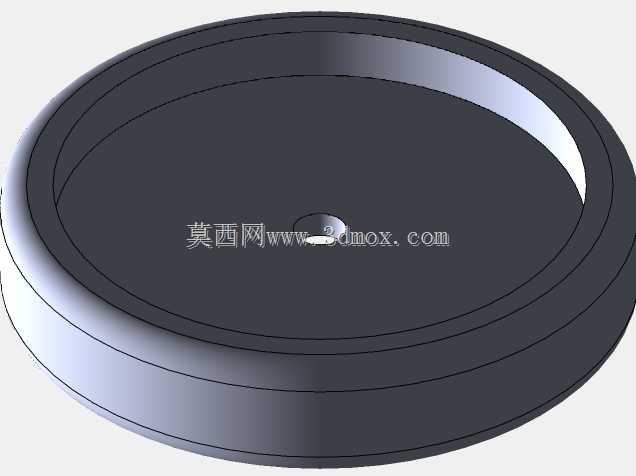

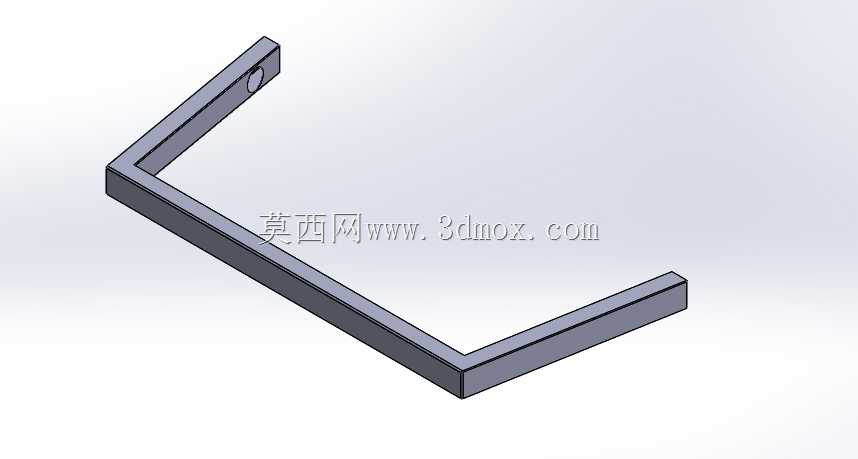

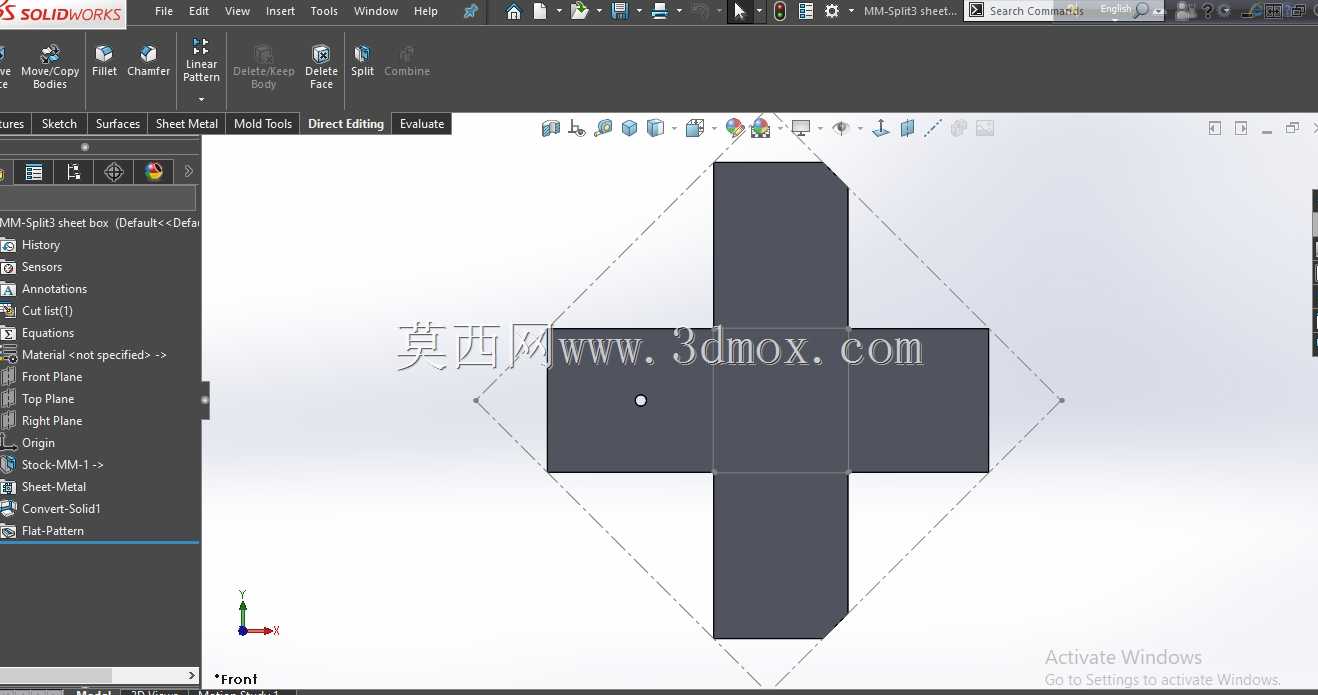

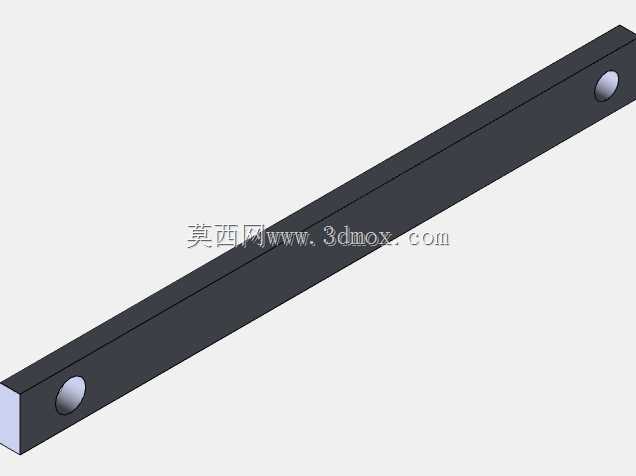

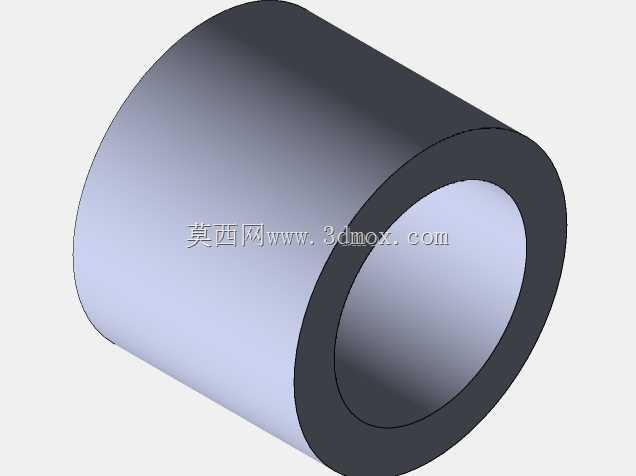

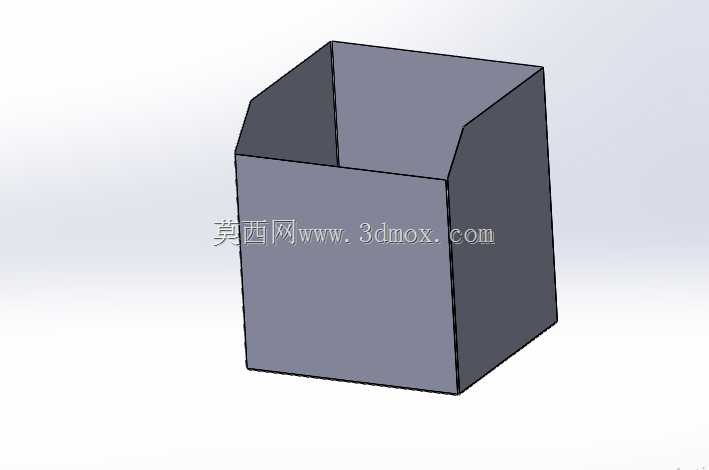

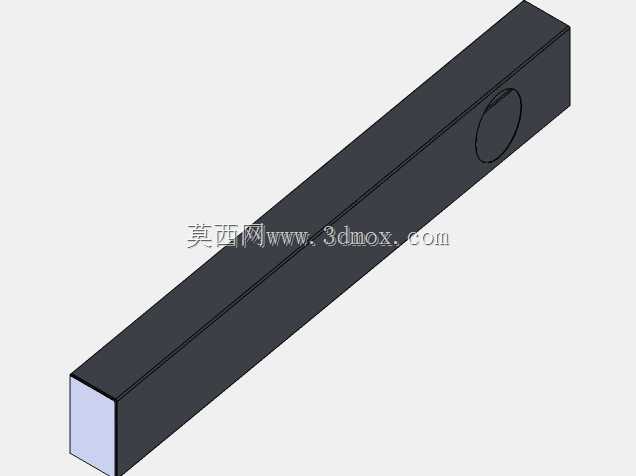

　　动力单元布置在筒体后侧的独立机罩内，机罩表面开设多组通风散热孔，为发动机或电动机提供冷却气流，动力经减速机构传递至托轮与驱动组件，支撑搅拌筒平稳回转；底盘框架采用型钢焊接成型，主梁向前后延伸分别连接牵引座、支撑腿和轮轴，载荷路径直接，筒体满载时的重量可通过机架分散到两个行走轮和前支撑点上。行走轮选用充气橡胶轮胎，轮距与整机宽度相匹配，在工地临时路面上具备一定缓冲能力，牵引杆长度兼顾转向间隙与拖行稳定性，前端挂环采用封闭结构，防止脱钩。从建模角度看，该设备的关键边界集中在搅拌筒最大外径、筒口离地高度、手轮操作半径、机罩外轮廓和轮胎外缘尺寸，布置时要保证手轮旋转范围内不与机架、筒体加强圈干涉，机罩检修侧需留出拆装空间，

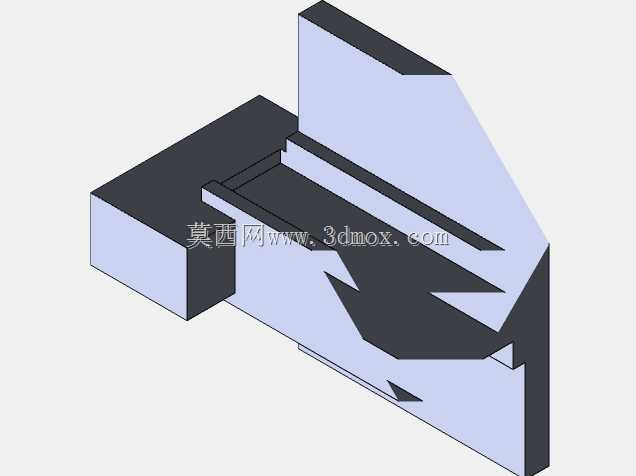

　　牵引杆抬起和放下过程中不能触碰地面或轮体。筒体支座、翻转铰接点、托轮接触面和轮轴安装位是结构校核重点，焊接机架需兼顾刚性与整机重量，既不能因满载冲击产生明显变形，也要控制拖行状态下的轴荷。整体结构没有复杂外围管线，适合小批量现场作业，设计时围绕上料高度、拌筒容积、卸料角度和移动通过性进行平衡，使设备在紧凑外形下完成连续拌料与快速转场。
