160吨级沥青拌合站生产线结构

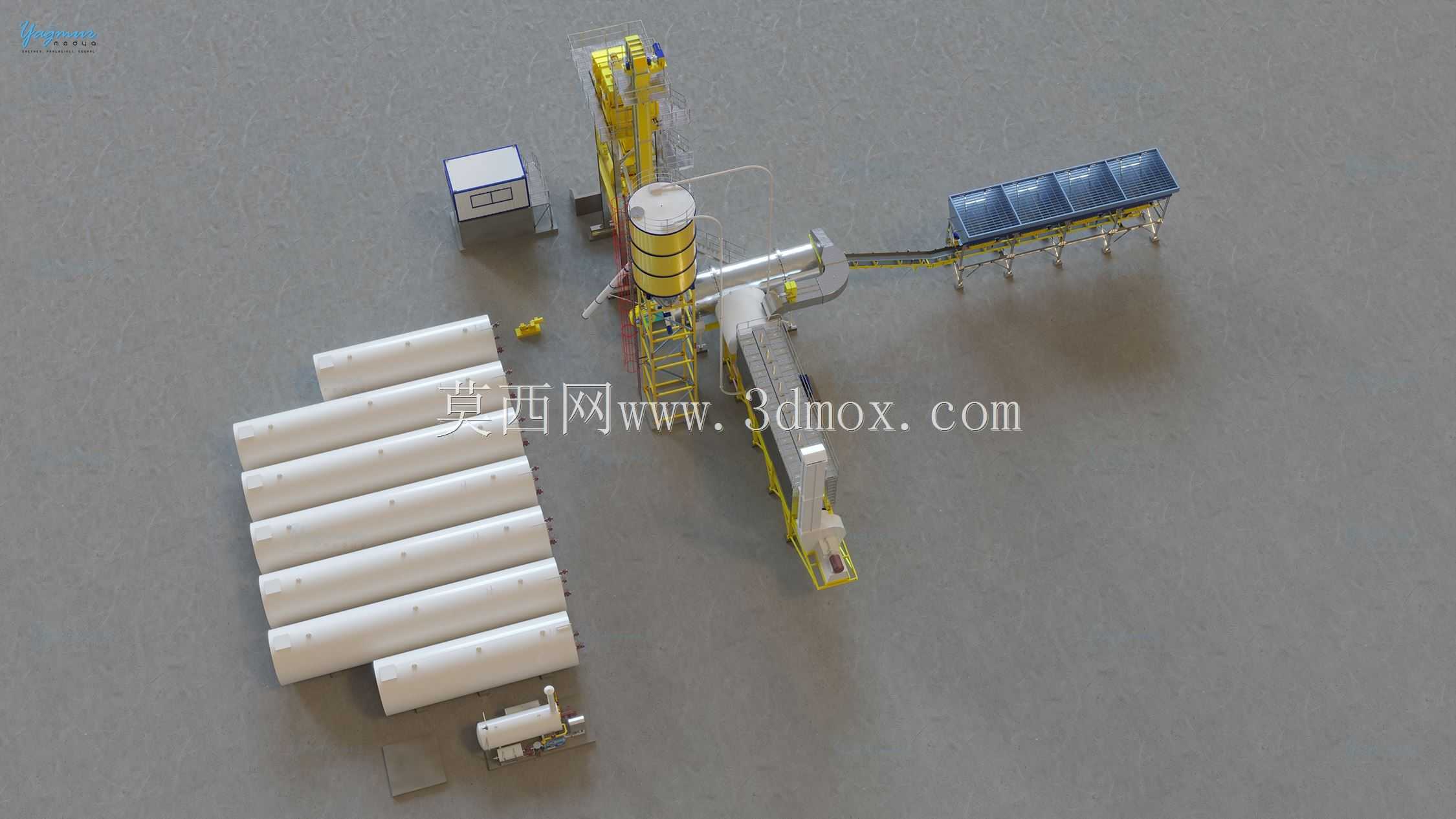

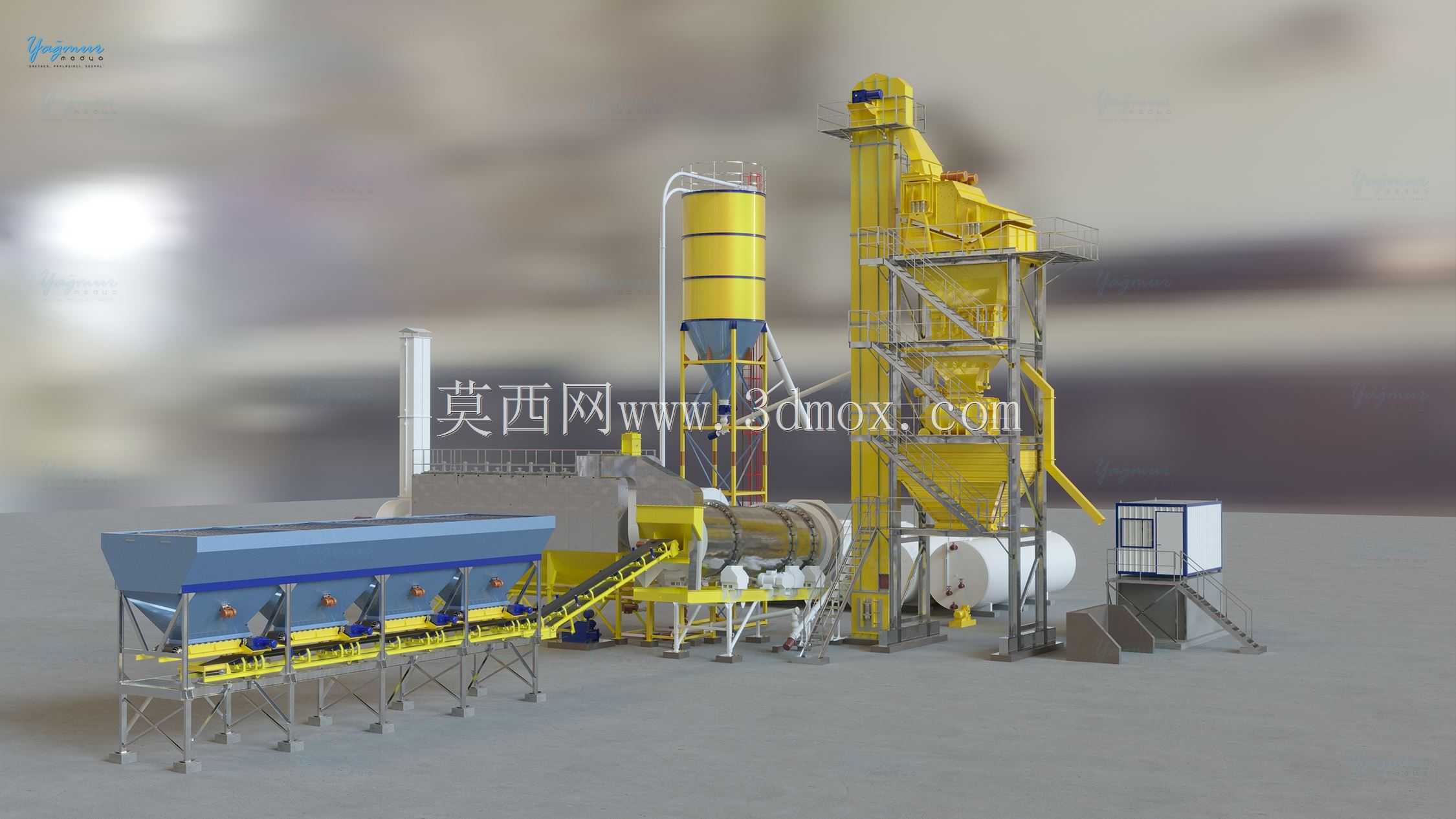

　　这套160吨级沥青拌合站面向道路施工、市政养护和沥青混合料集中生产场景，整体按连续供料、批次计量、强制搅拌的工艺逻辑布置。现场建模把冷骨料供给、烘干加热、热料提升、筛分储存、计量搅拌、粉料供给、沥青储存及成品外运等环节串联起来，能够帮助结构设计人员核对设备层级关系，也便于在厂区规划阶段评估主机、料仓和罐区之间的输送距离。冷料端采用多格配料斗结构，不同规格砂石料通过可调给料装置按配比送出，经斜置皮带汇集后进入烘干系统。烘干筒承担骨料加热与除湿任务，筒体内扬料板布置需要保证物料在热气流中形成均匀料幕，减少局部过热和热量损失。燃烧器、排烟通道和除尘接口在布置时应保留检修抽拉空间，筒体支座还要考虑热膨胀方向，避免运行位移传递到固定框架。

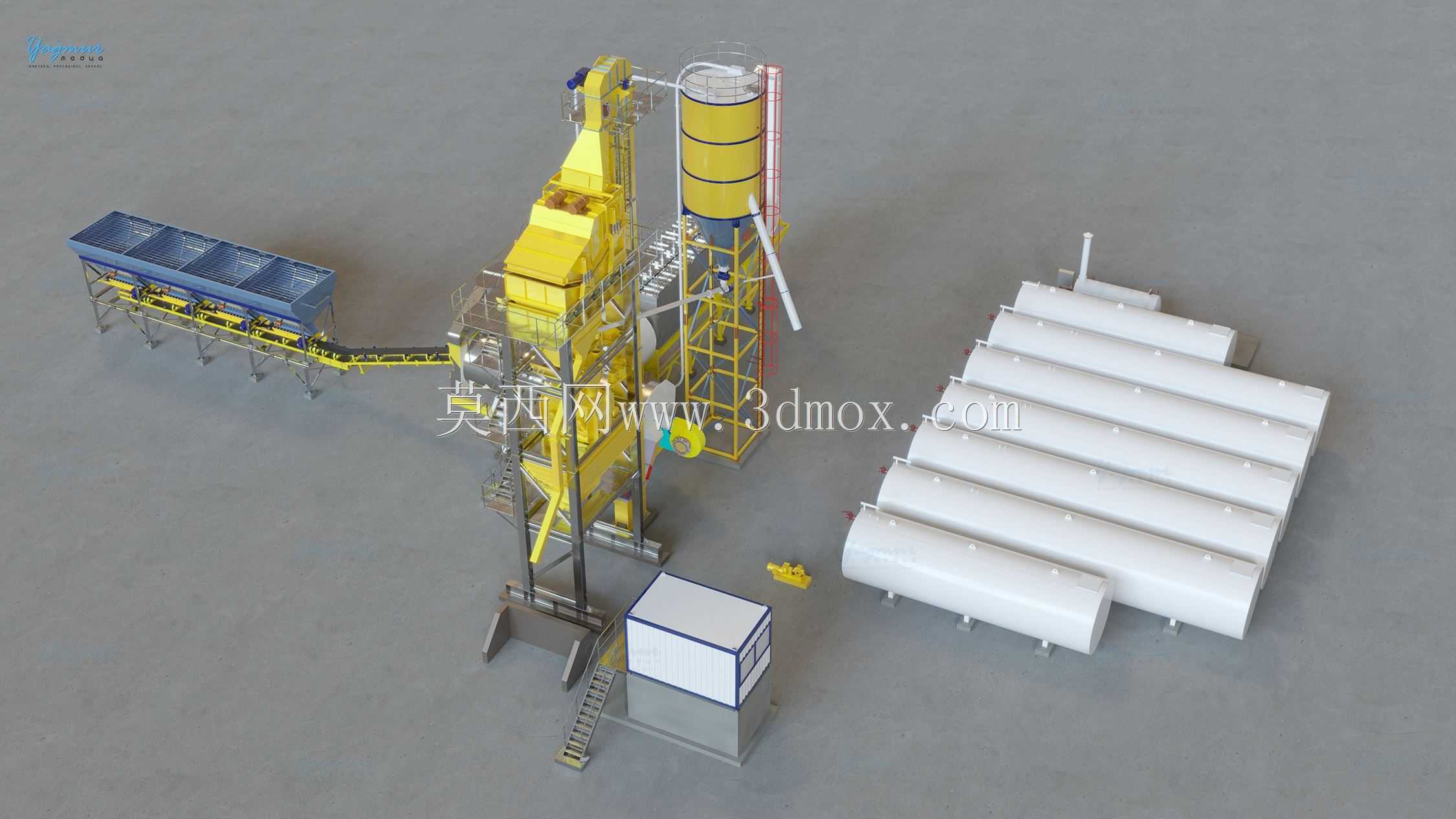

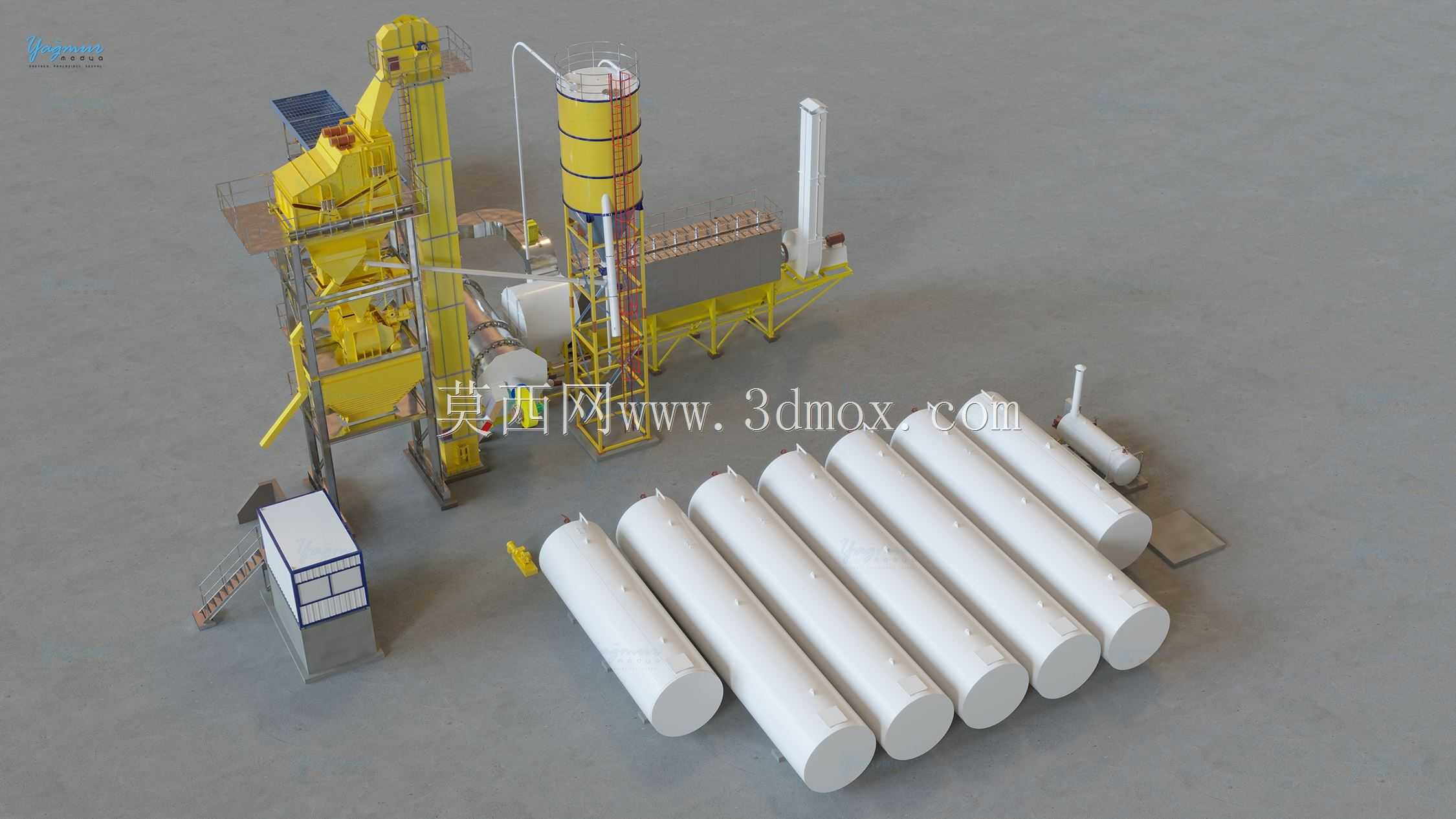

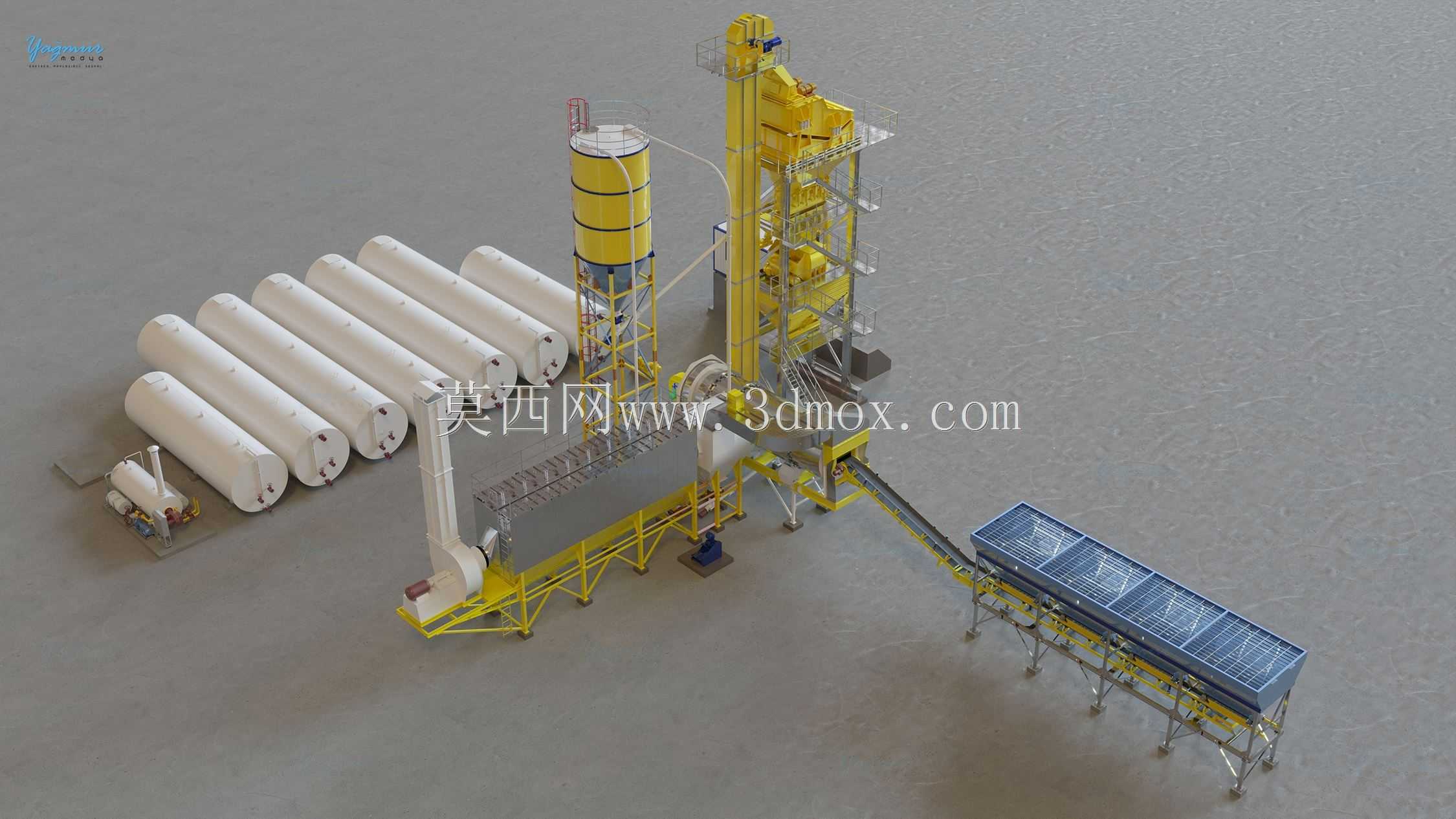

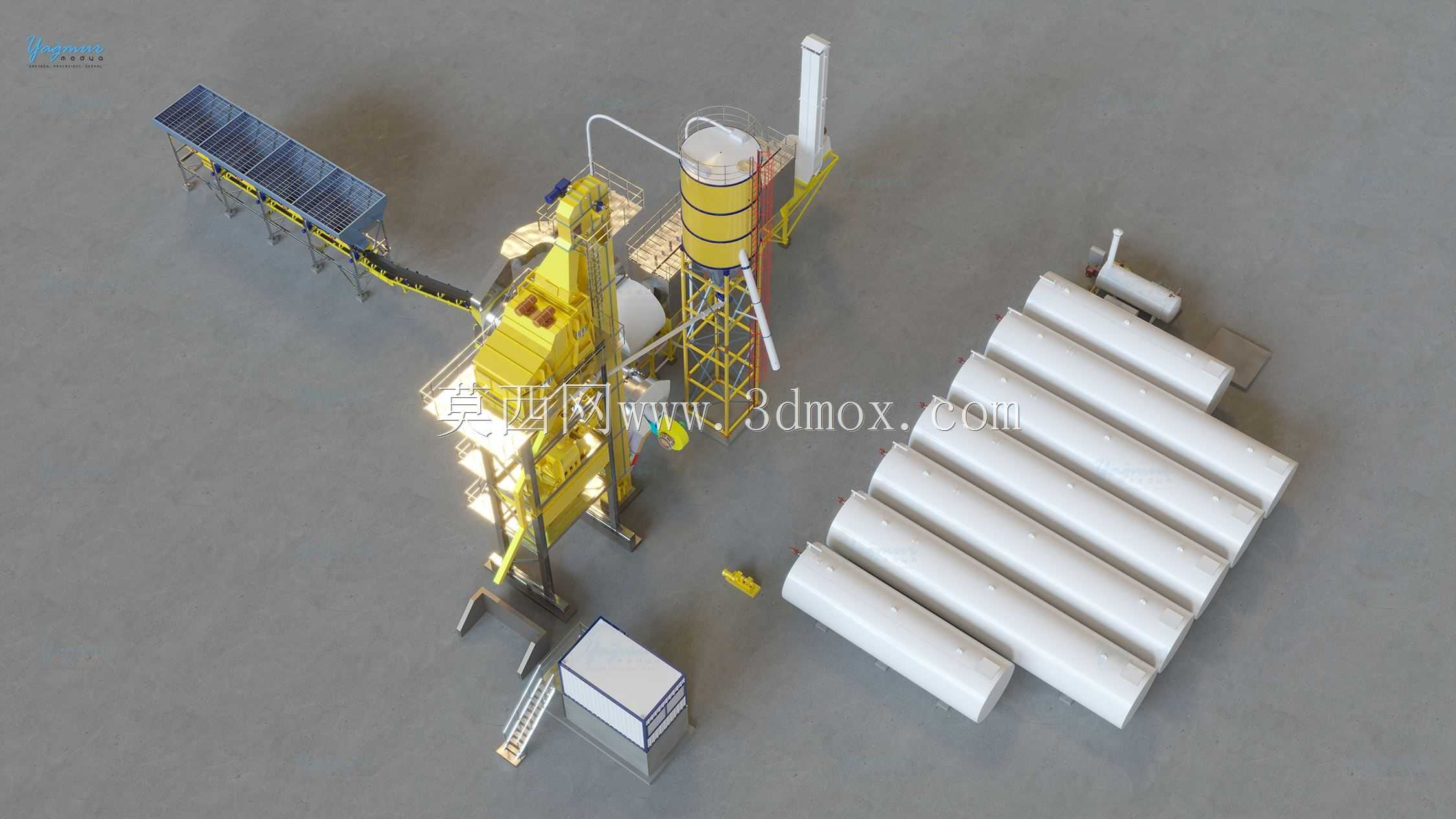

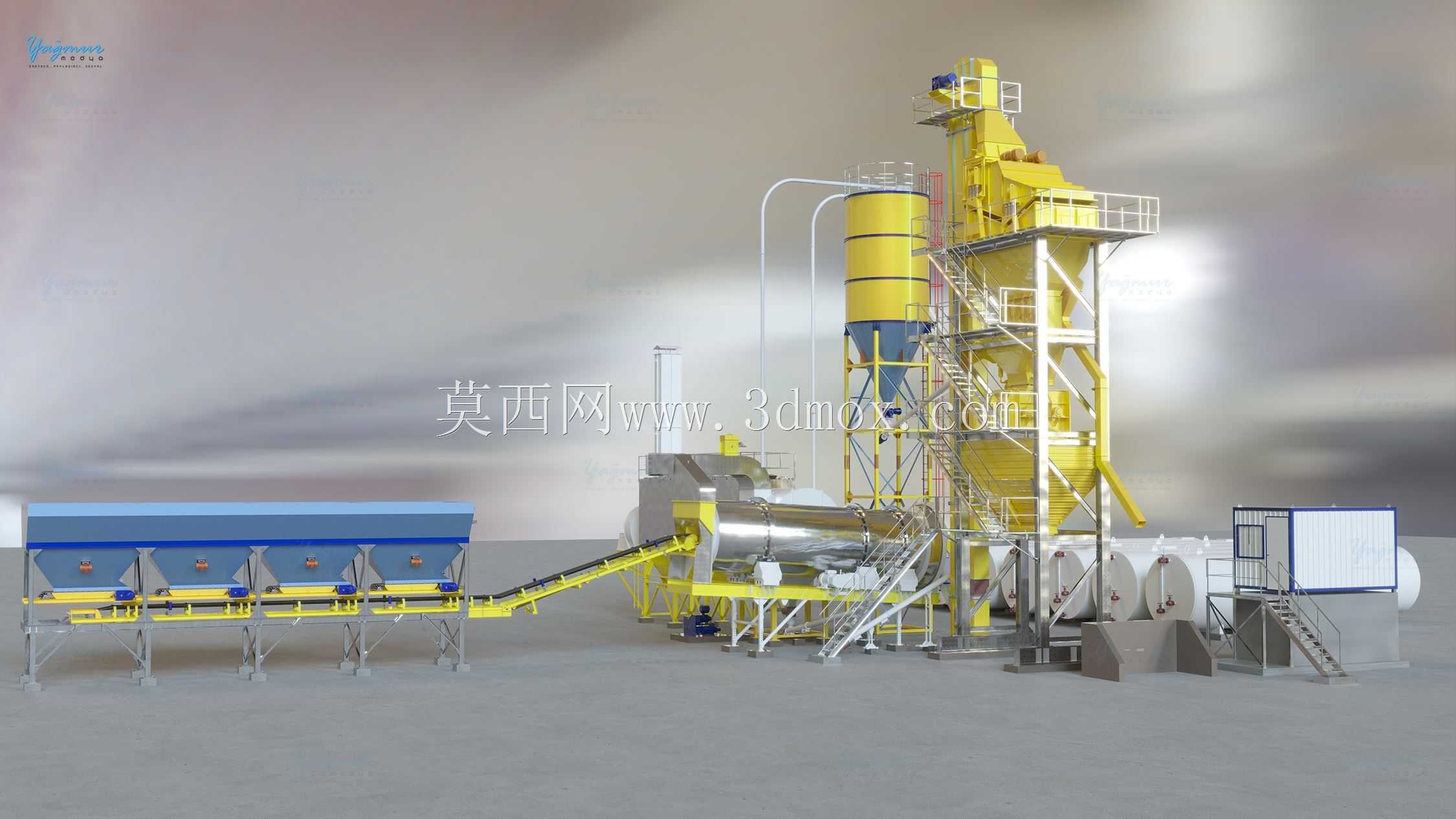

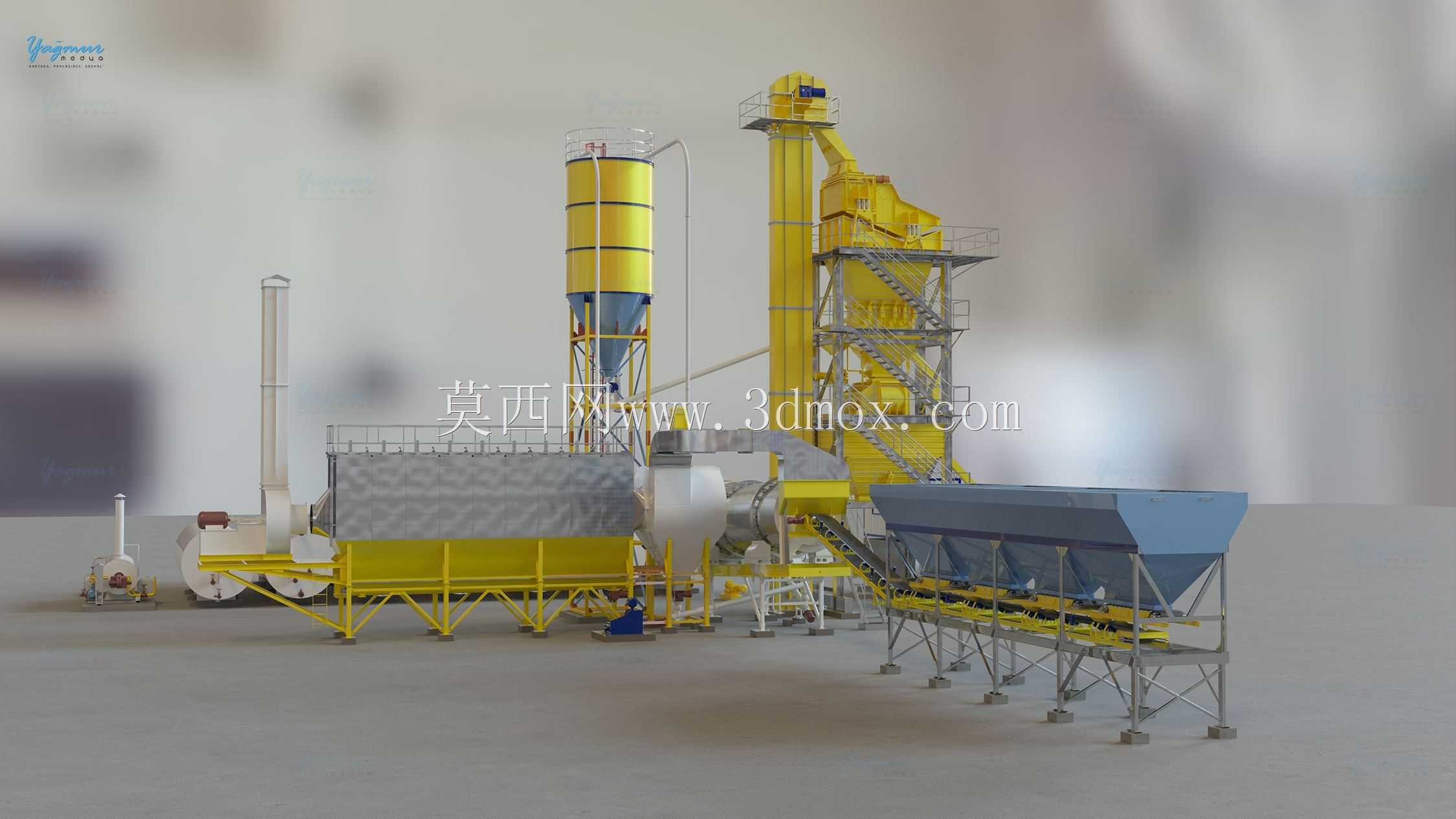

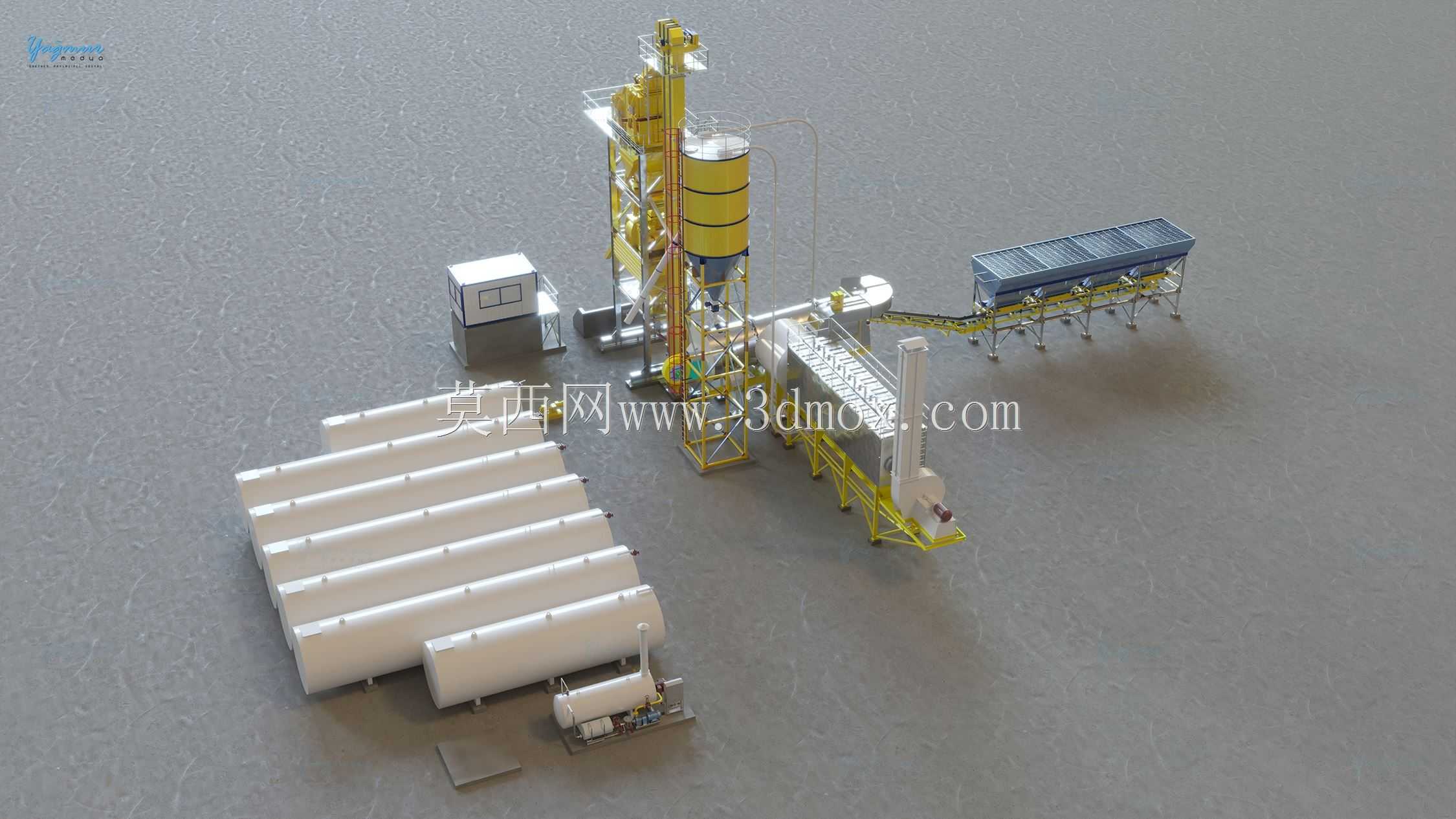

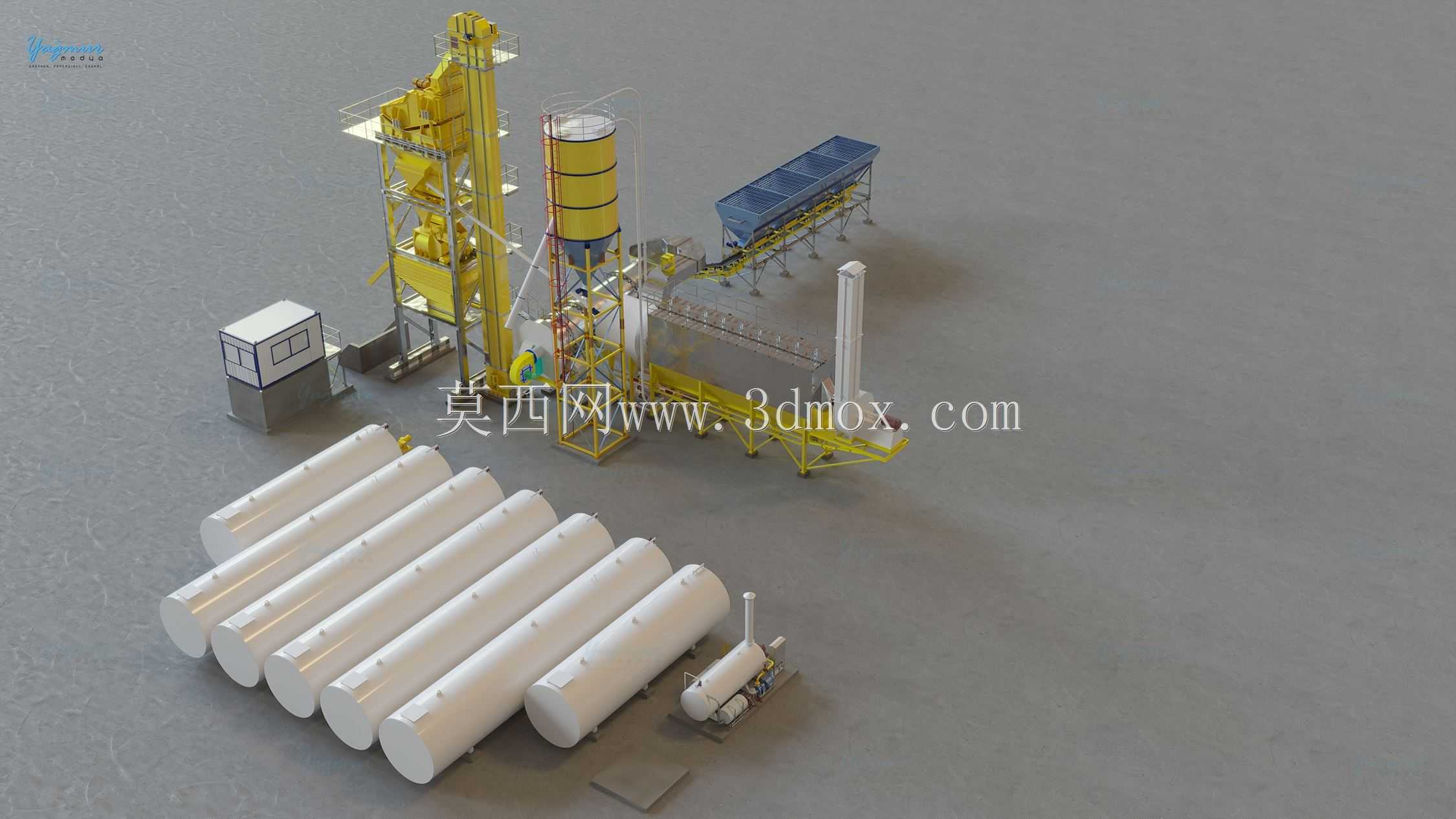

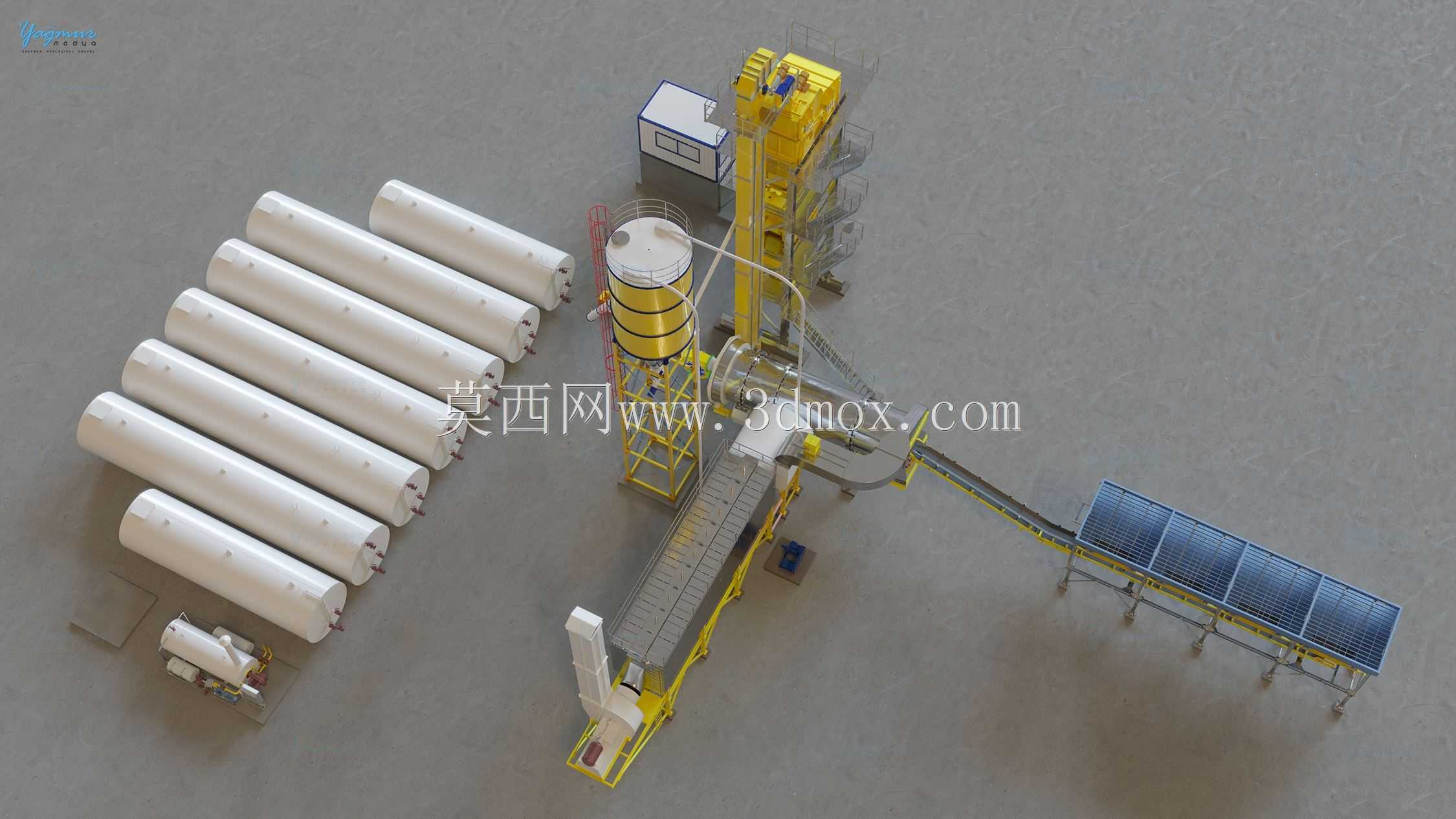

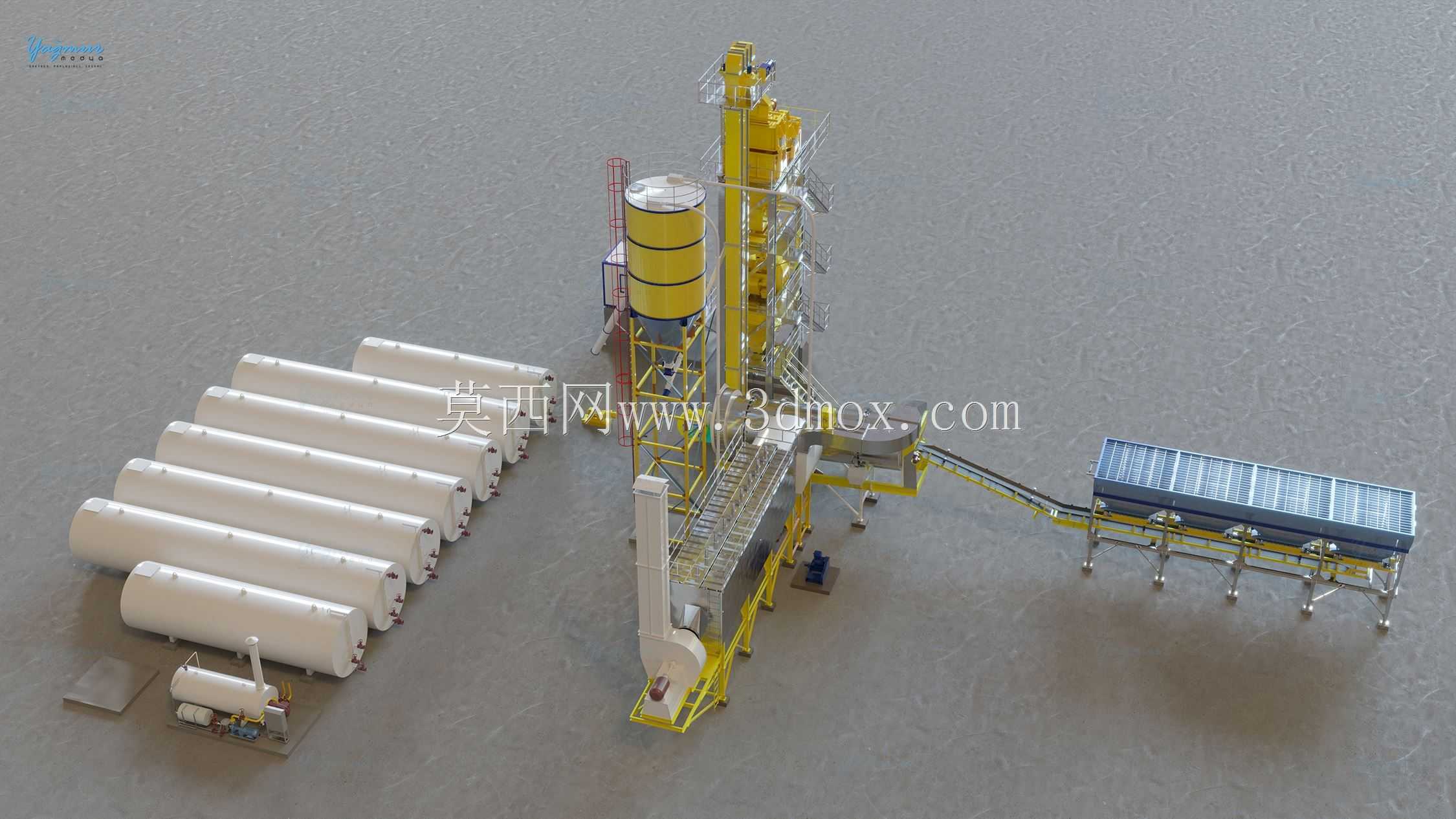

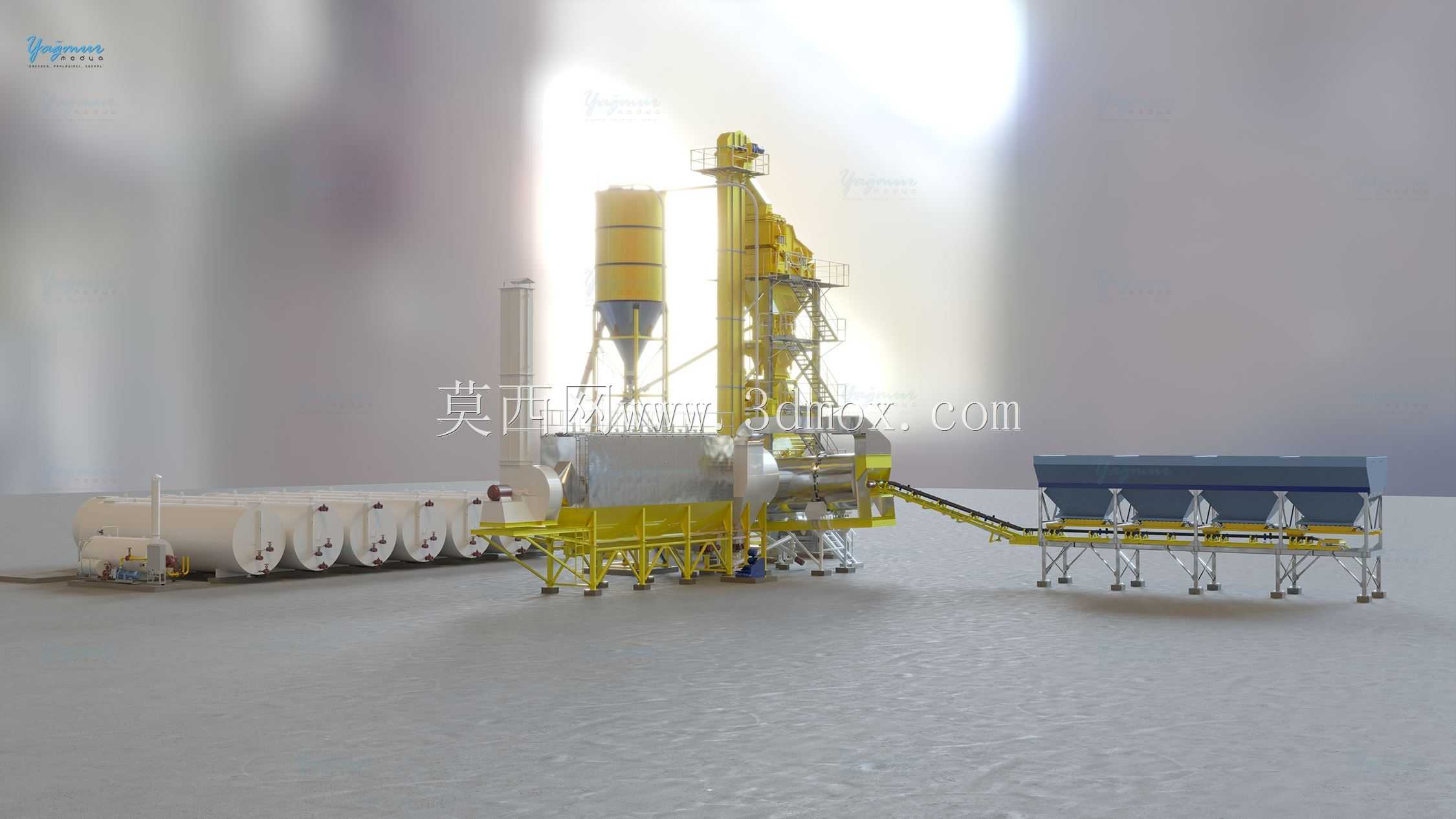

　　热料提升机将烘干后的骨料垂直送入筛分楼，振动筛按粒径分级后落入不同热料仓。计量层位于搅拌主机上方，石料、粉料和沥青分别称重后进入搅拌缸，搅拌周期、放料高度和检修平台需要协同设计。主楼采用钢架承托，楼梯、护栏、爬梯和平台围绕高频维护点展开；模型中高耸的黄色塔架既体现提升与筛分的竖向流程，也提示基础荷载集中，安装前应复核地脚螺栓布置、地基承载力和吊装半径。粉料系统包含矿粉仓、螺旋输送和称量装置，管路应尽量短直，防止粉料架桥。沥青罐区采用多只卧式储罐并列布置，罐内保温、加热盘管和泵阀循环通道要保证沥青温度稳定；罐区与主楼之间保留管道走廊和消防通道，罐体支座按满液荷载校核。成品料可从搅拌层下放至运输车，放料斗下方净空需满足车辆进出。整套设备外形呈长条与高塔组合，边界尺寸受冷料皮带长度、主楼高度、罐区排列和除尘管道影响较大，场地布置时不能只看单机轮廓，还要把车辆回转、皮带维护、筒体抽芯、罐顶操作和安全疏散一并纳入。
