移动式300L混凝土搅拌机组结构设计

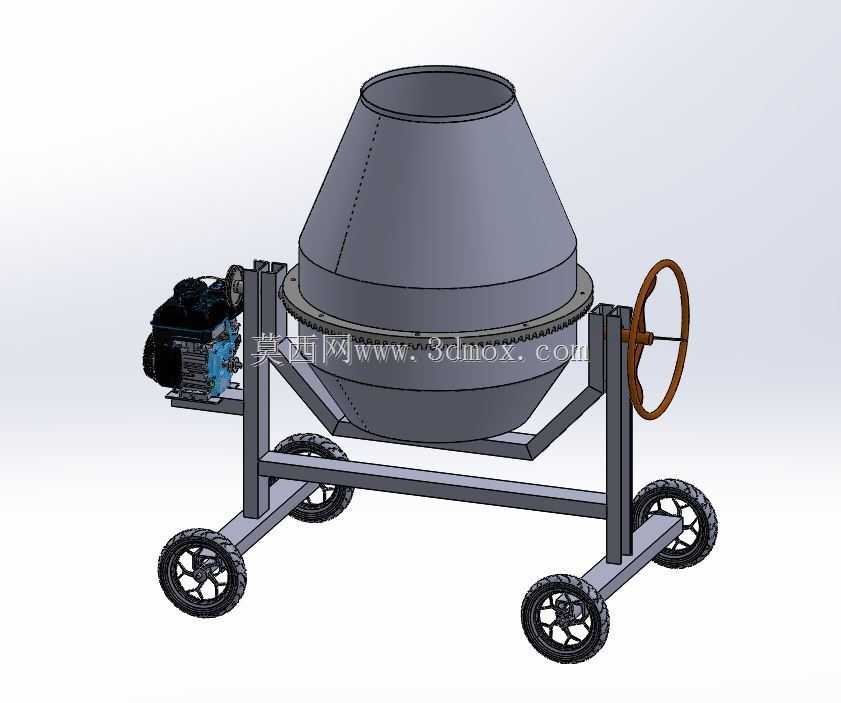

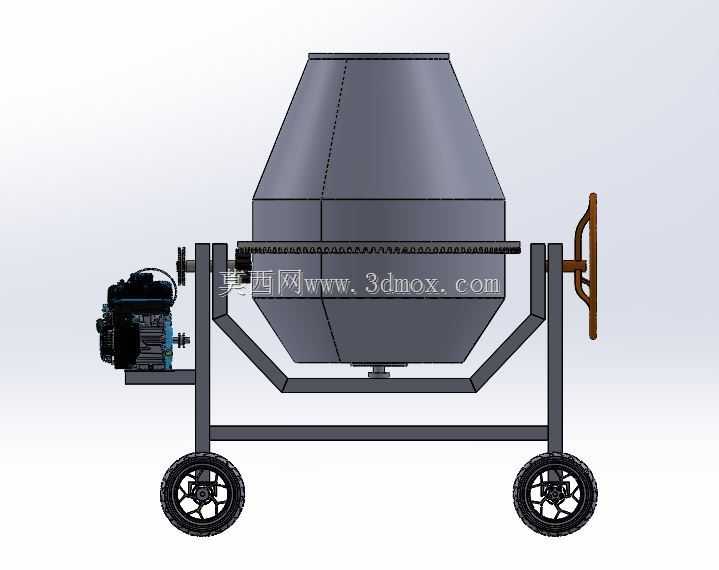

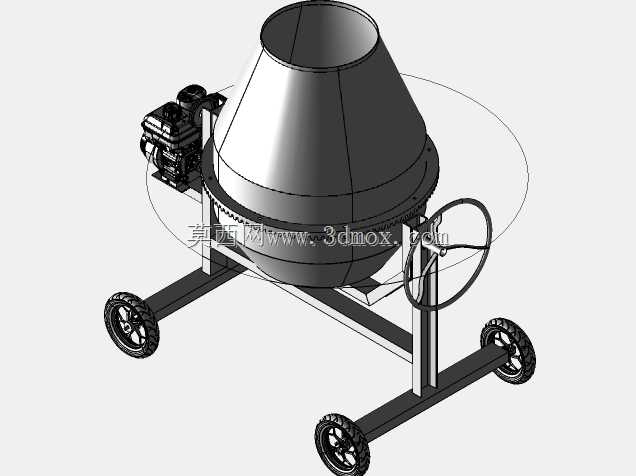

　　这套轮式搅拌设备的三维结构围绕小型工地分散拌料场景搭建，整机采用卧式锥形搅拌筒搭配两轮行走底盘的布局，适配农村自建房、市政修补、小型预制件加工这类无法接入大型商混站供料的作业点位，设备可由轻型车辆牵引转场，到位后放下支撑即可投料作业，无需浇筑固定基础。

　　从功能实现逻辑拆解，搅拌筒采用双锥收口结构，筒内壁预留螺旋导料叶片安装位，正转时叶片带起砂石水泥完成拌合，反转时沿导程将拌合物从筒口推出，卸料端设置手摇翻转机构，通过蜗轮蜗杆副锁定筒身倾角，作业时可根据物料坍落度调整拌筒仰角，避免低标号砂浆外溢。动力侧采用独立柴油发动机横置布局，发动机输出端通过减速箱连接小齿轮，与拌筒外圈的大齿圈啮合传动，齿圈采用分段螺栓固定结构，磨损后可单独拆换齿圈段，无需整体更换拌筒。

　　机架部分采用矩形钢管焊接成型，主承重梁跨接在两轮轴座上方，发动机侧设置悬挑安装台，卸料侧预留操作站位空间，行走轮采用实心橡胶轮胎配钢制轮辐，适配工地非硬化路面拖拽，底盘下方设置可伸缩支腿，作业时支腿落地抵消搅拌振动，防止整机移位。设计阶段优先考虑钣金制造工艺落地：拌筒筒体分三段卷制后环缝焊接，锥段展开尺寸已预留焊接余量，齿圈安装座焊接在筒身中段外侧，同轴度公差控制在2mm以内，避免传动过程中齿轮偏磨。

　　安装边界方面，整机长度方向覆盖发动机外罩到卸料手轮的全部外伸结构，宽度方向两轮外侧为最大限位，转运时无需拆解手轮与发动机附件；高度方向拌筒抬升至最大仰角时顶部为最高点，可满足普通农用货车车厢装载要求。现场布置时仅需在设备两侧预留0.8米操作空间，前端留出卸料溜槽的摆放位置即可，进料侧可搭配小型装载机或人工上料，单次拌合容量300升，匹配小型班组连续浇筑的供料节奏，结构中所有管路、紧固件、传动护罩的安装位置均在三维中完成干涉校验，钣金件拆分逻辑完全适配常规卷板、焊接、折弯工序，无需定制专用工装即可完成样机试制。
