机器人焊接工位支撑夹具工作站

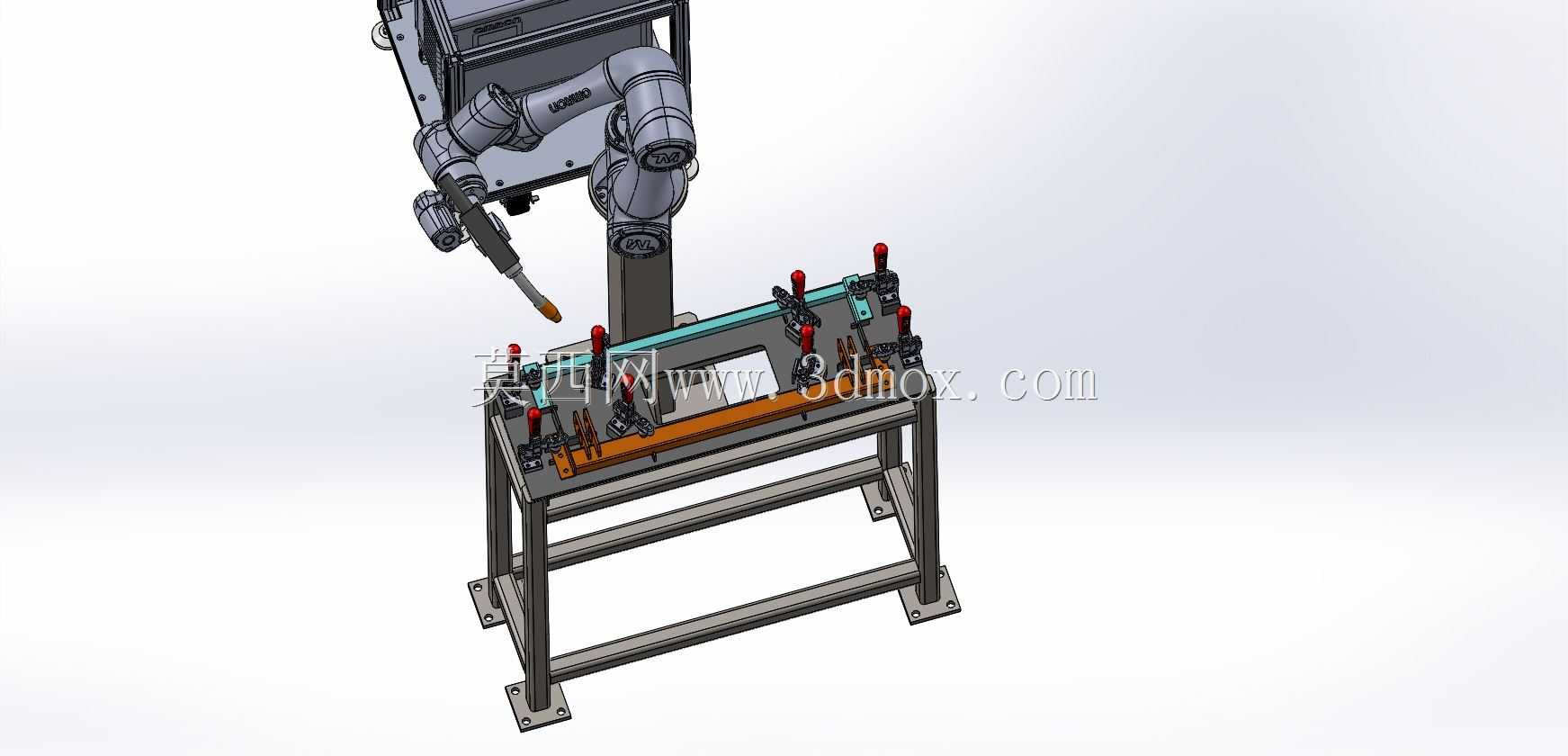

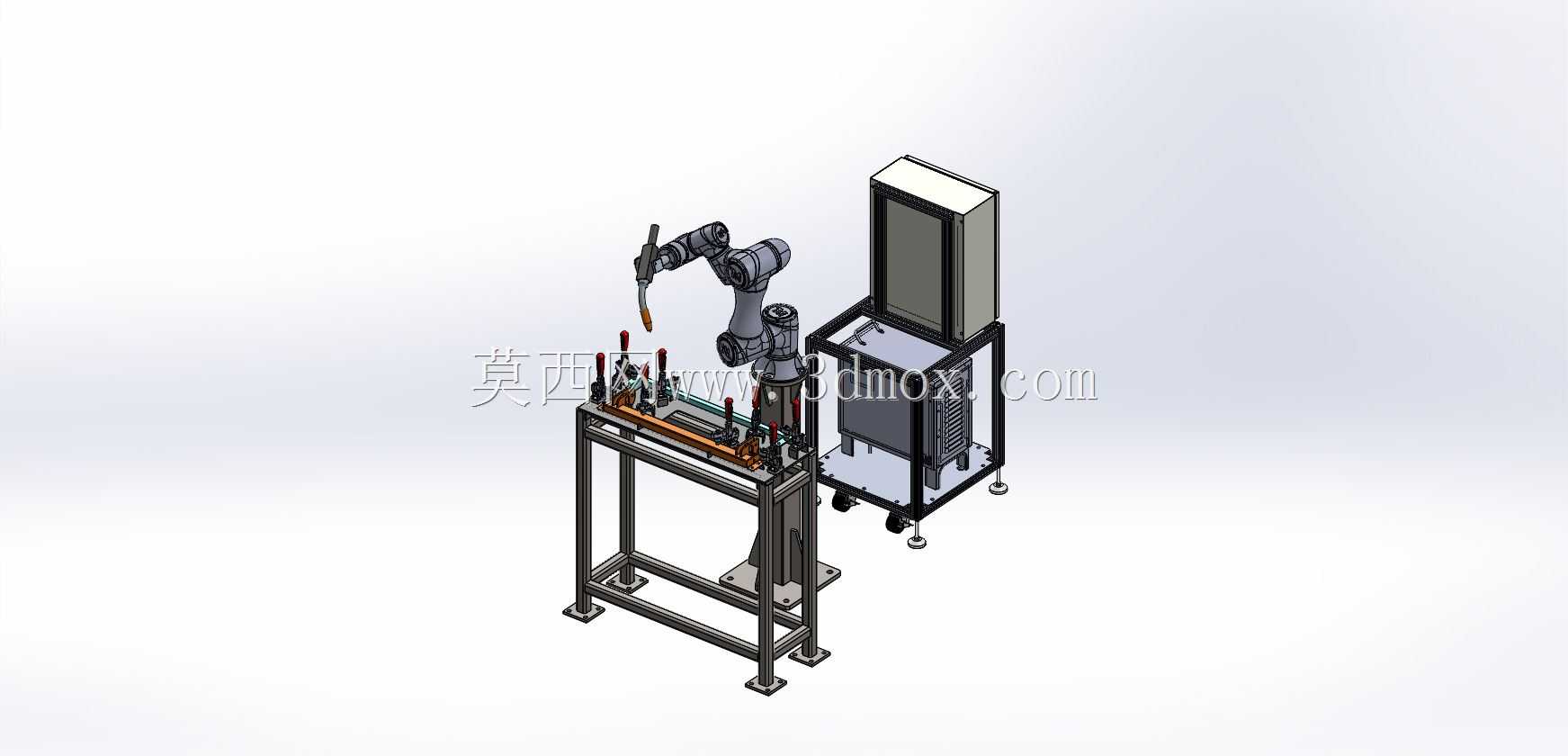

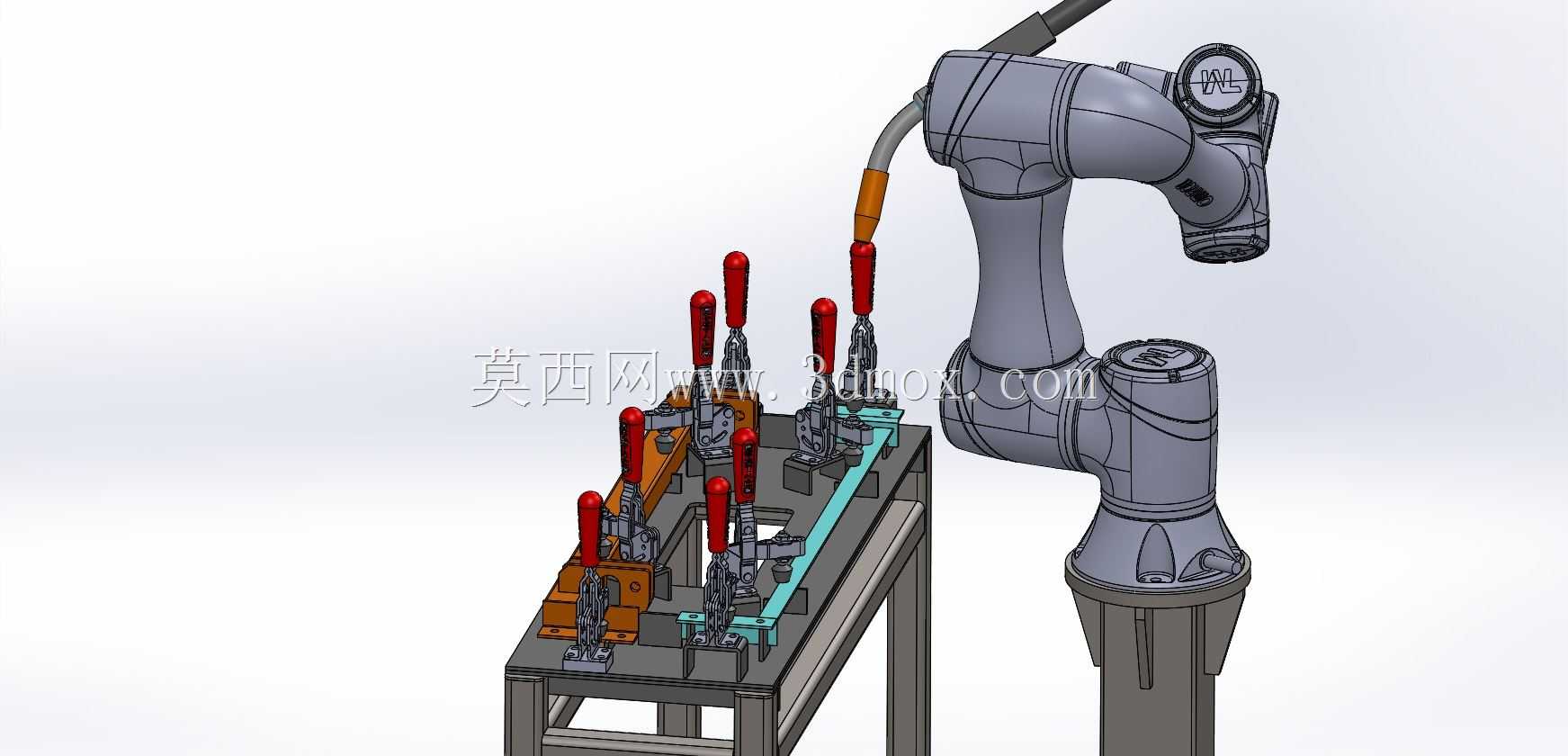

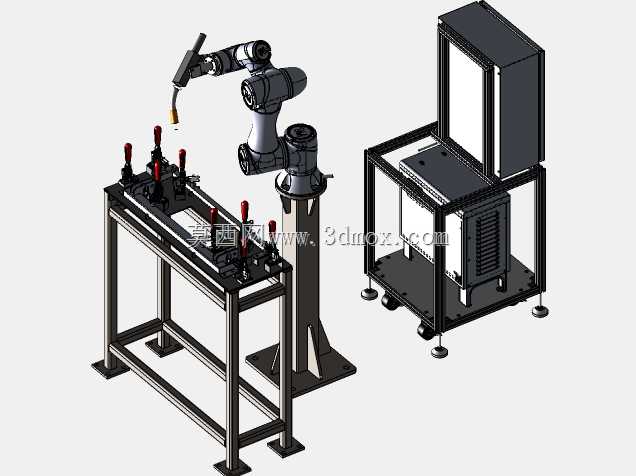

　　这套工作站面向中小批量结构件的自动化焊接场景，常见于五金框架、管件拼焊、钣金支架类产线。工位核心由六轴焊接机器人、工件支撑夹具台、电气控制柜三部分组成，机器人侧挂安装于夹具台端部立柱，焊枪走线沿臂体集成，避免作业干涉。夹具工作台采用方管焊接框架，台面尺寸约1200x800，适配5公斤级负载工件的定位装夹，台面上布置快速压钳、定位挡块与可调支撑点，可针对不同批次工件更换定位元件，实现多品种柔性切换。框架底部设可调脚杯，用于现场安装时调平，抵消地面不平带来的台面倾斜，保证焊接基准稳定。电气控制柜独立放置于带脚轮的小车上，柜体采用型材框架加钣金封板，内部分层布置驱动器、控制元件与散热风道，小车脚轮带刹车，便于在车间内移位后锁定。

　　设计思路上，将机器人与夹具台整合为紧凑单元，缩短焊枪可达路径，减少空行程；夹具支撑点高度经过校核，使焊缝尽量处于机器人最佳焊接姿态区间，降低关节极限角度带来的焊接缺陷。安装边界方面，整站占地需预留机器人回转半径与维护空间，夹具台四周留出工件上下料通道，控制柜与主机之间保留走线与开门距离。结构建模时重点处理了机器人底座与台架的连接刚性、夹具压钳的开合空间、焊枪与工件的干涉检查，以及线缆拖链的走向。该类工位可替代人工在重复焊接、烟尘环境下作业，提升焊缝一致性，适合结构工程师在规划自动焊接单元、选型夹具布局时参考。
