安川MH110六轴重载工业机器人

　　在重型汽车焊装线、大型铸件上下料工位以及厚板激光切割单元里，六轴重载机械臂承担的往往是整条产线节拍的核心。MH110这一级别的臂型，有效负载落在110公斤区间，最大水平伸展可达2236毫米，正好覆盖中大型工件搬运、伺服焊钳夹持、双丝MAG焊以及多工位机床上下料这类既要够得着、又要扛得住的工况。

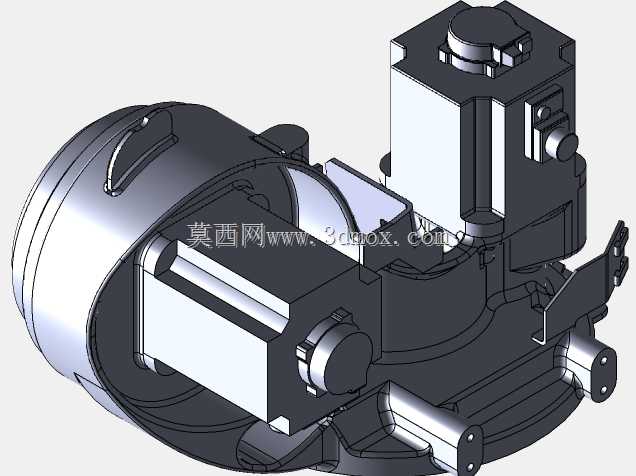

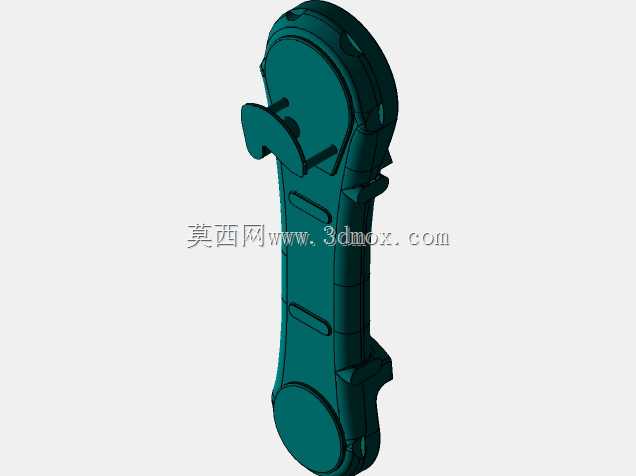

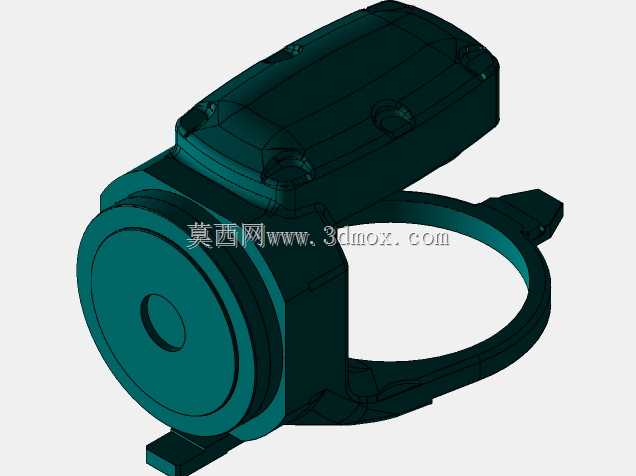

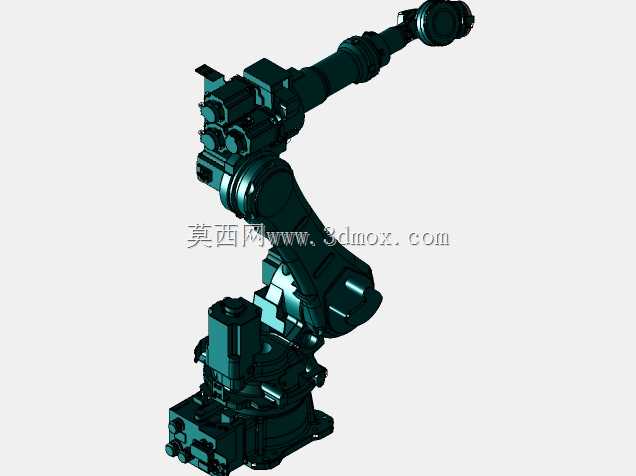

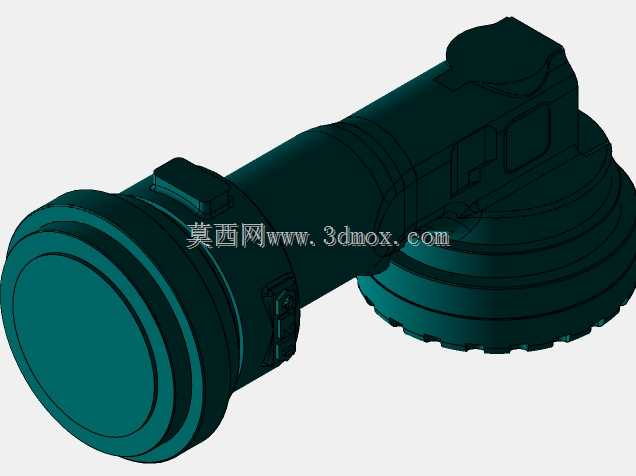

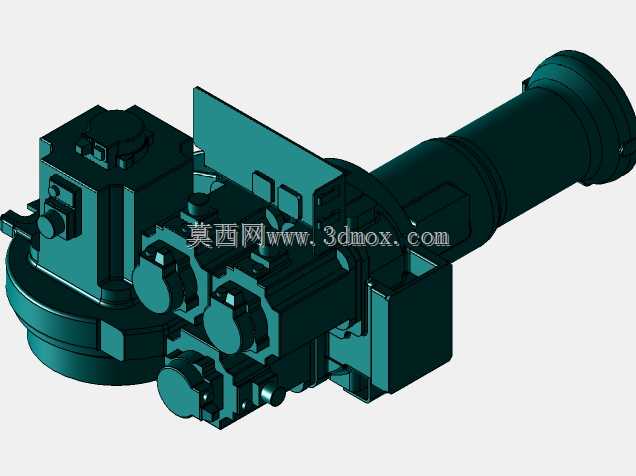

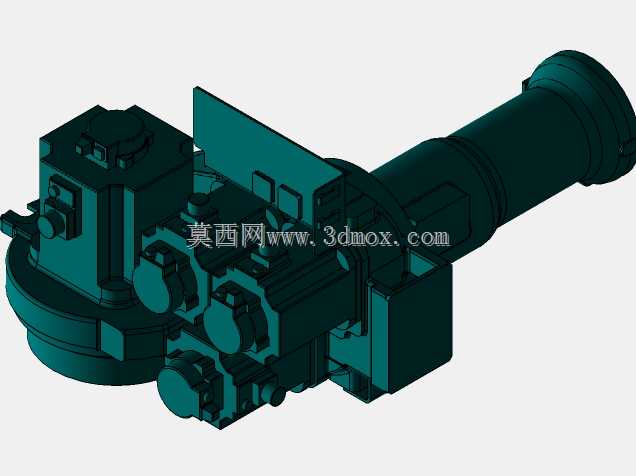

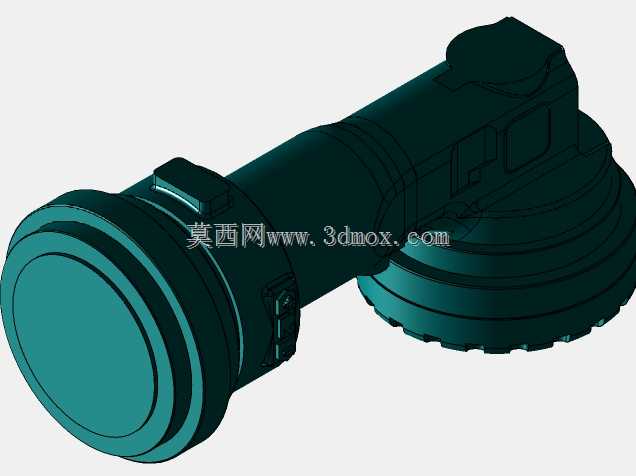

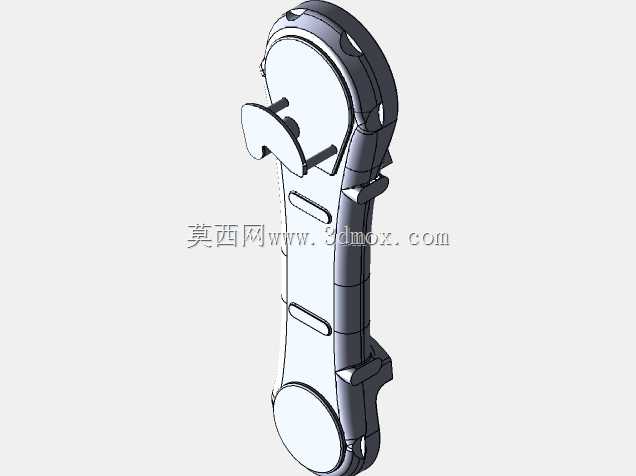

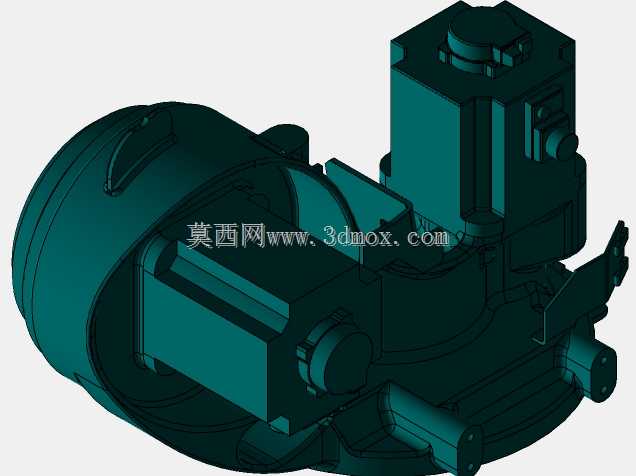

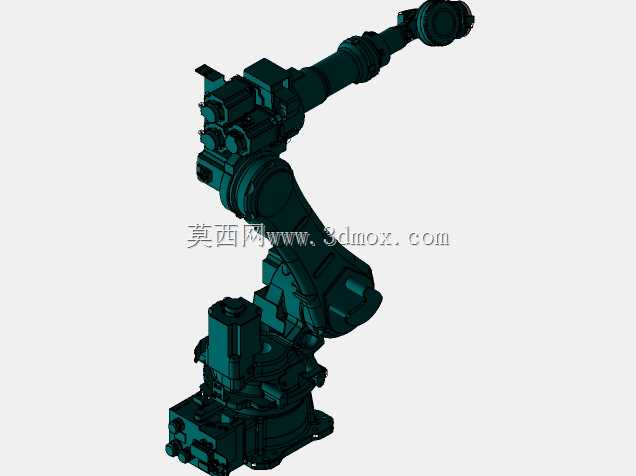

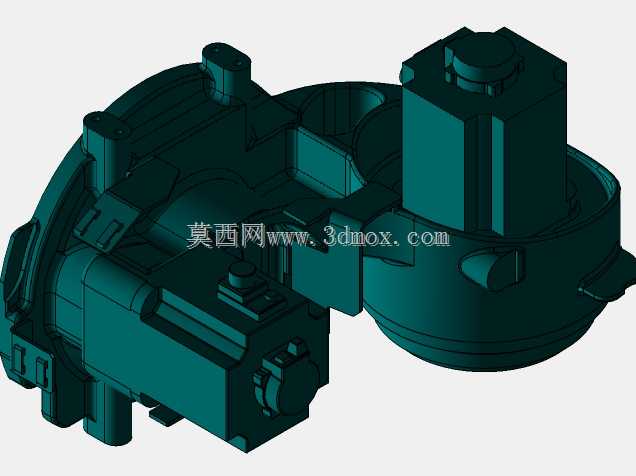

　　从结构布局上看，该机型采用典型的垂直多关节串联构型：底座通过大直径交叉滚子轴承支撑J1回转轴，J2、J3肩肘连杆承担主要的重力矩，J4、J5、J6三轴交于腕部一点，形成解耦的球形手腕。这种布局的好处在于逆运动学求解简单，腕部姿态调整不会改变TCP的空间位置，对离线编程和轨迹插补都十分友好。建模时需要重点还原肩部铸铝壳体的加强筋走向、肘部驱动电机后置的配重关系，以及腕部三套谐波减速器串联的紧凑腔体——这些细节直接决定了臂体在满负载全速运动时的惯量分布。

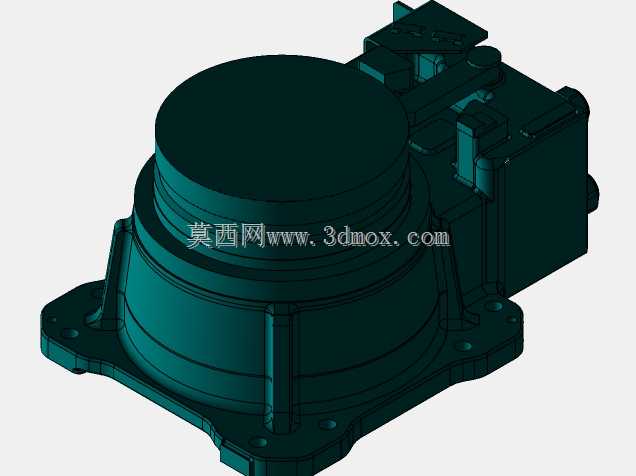

　　安装边界方面，底座采用方形法兰加外圈地脚螺栓的固定形式，对地基平面度和预埋钢板厚度有明确要求；J1回转半径内需要预留电缆、气管以及焊机水管的走线空间，侧面管线包通常沿大臂外侧通过浮动支架固定，避免在J6极端翻转时与工件或夹具干涉。臂展2236毫米意味着在工位规划时，安全围栏至少要按最大包络球再加300毫米维修通道来布置，而110公斤的负载能力则允许在末端同时集成焊钳、焊丝剪、防撞传感器与换枪盘，单次抓取即可完成点焊、修磨、搬运复合工序。

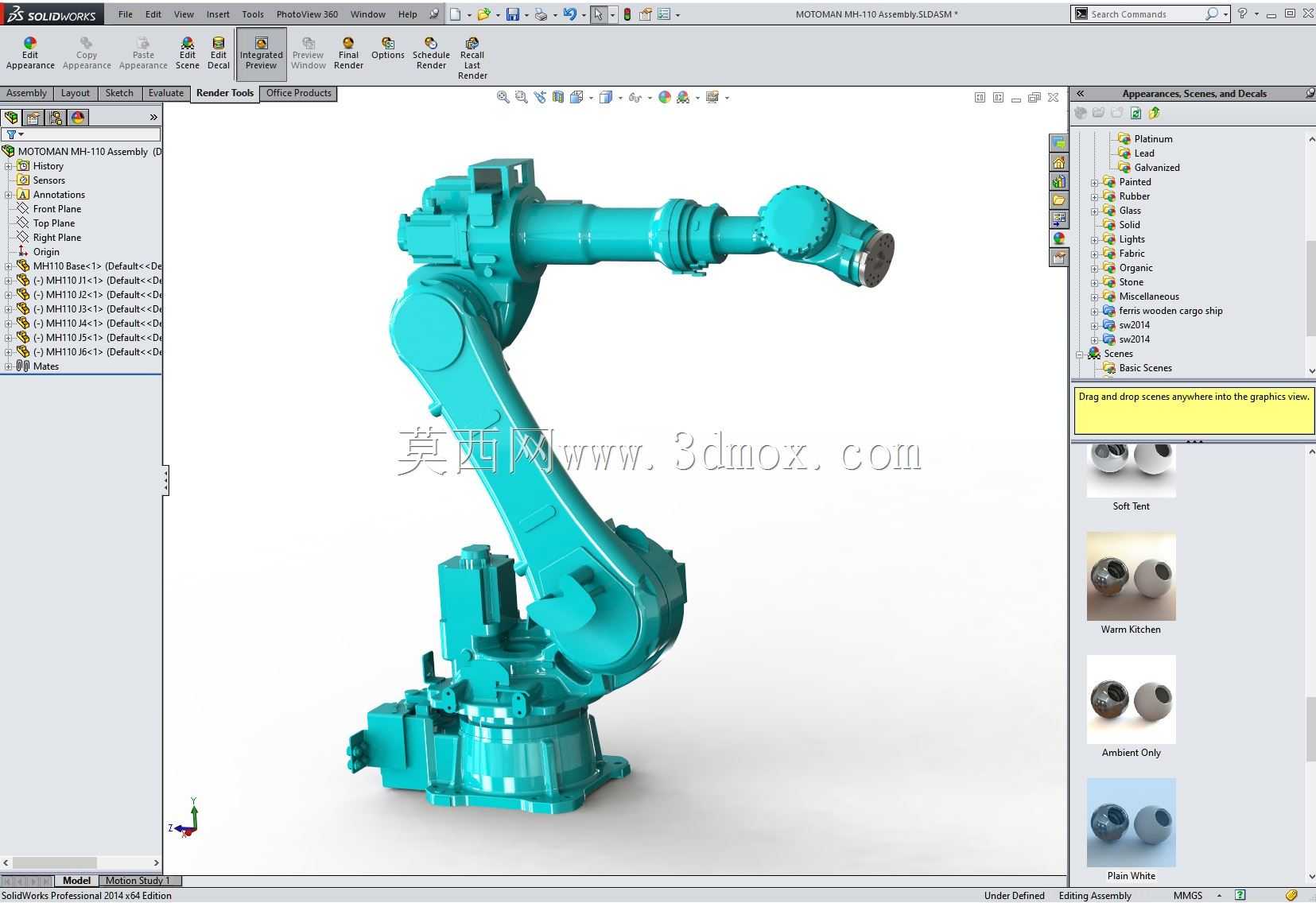

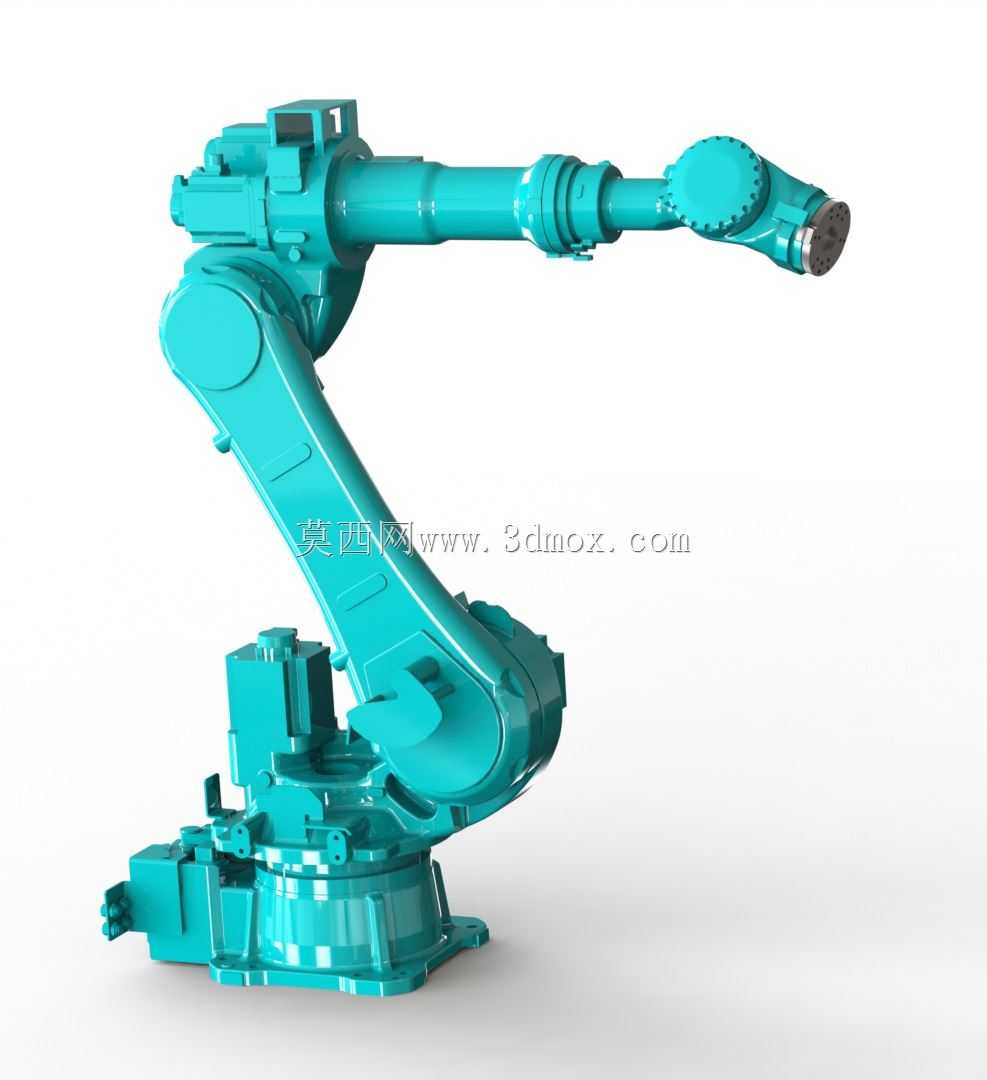

　　实际选型中，这类机器人常被布置在白车身总拼工位、工程机械结构件焊接岛以及铸造车间的浇注取件区。其高刚性小臂配合低速大扭矩的J2/J3轴，能够在长悬臂姿态下保持稳定的路径精度，适合厚板多层多道焊对轨迹重复定位的苛刻要求；而腕部的中空走线设计，则让末端工具的水气电信号能够从基座一路贯通到法兰，减少外挂线缆在高频扭转下的疲劳破损。整套三维模型按可动组件装配，各关节旋转副、限位凸台、电机护罩与平衡缸缸体均独立成件，便于在方案阶段直接调入产线布局，做干涉检查、可达性分析以及节拍仿真。
