Arduino控制麦克纳姆轮移动机器人结构设计

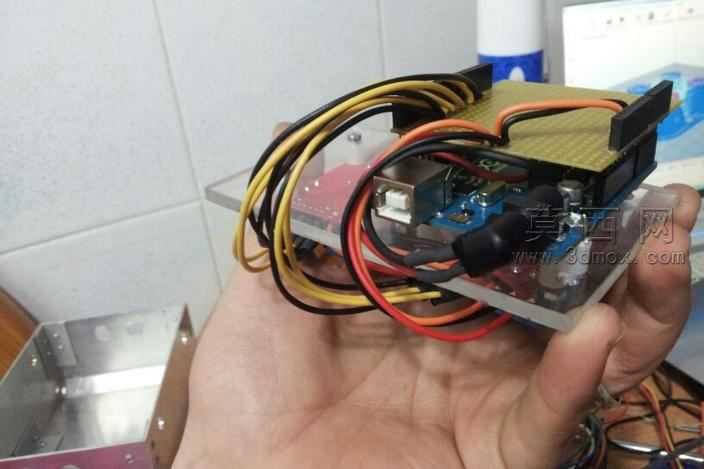

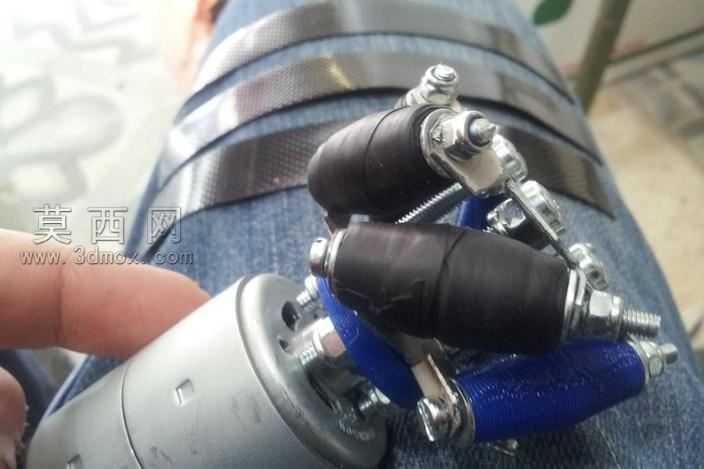

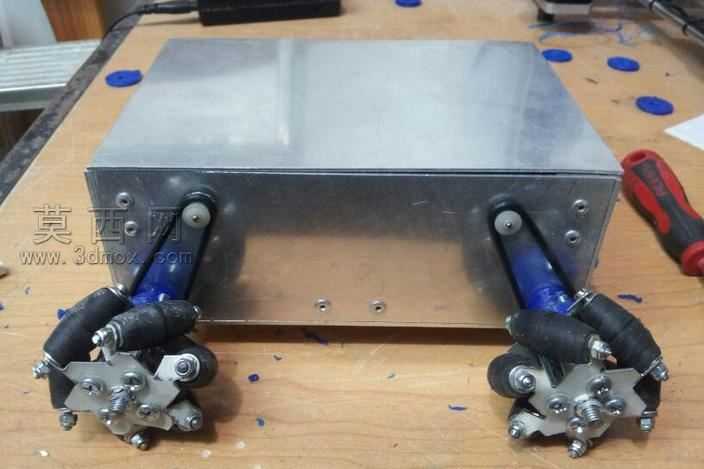

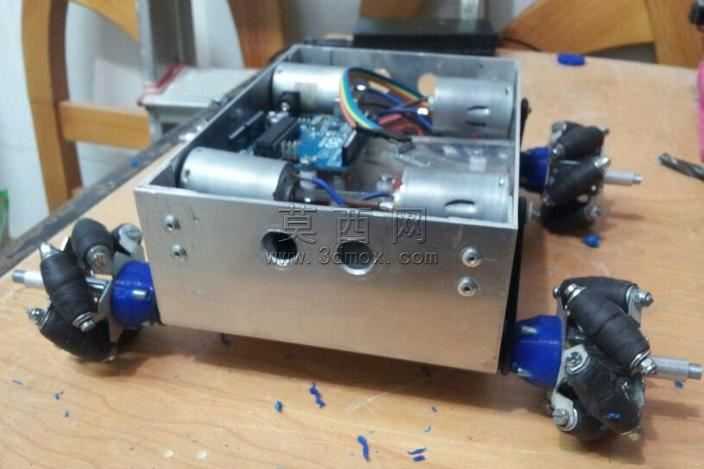

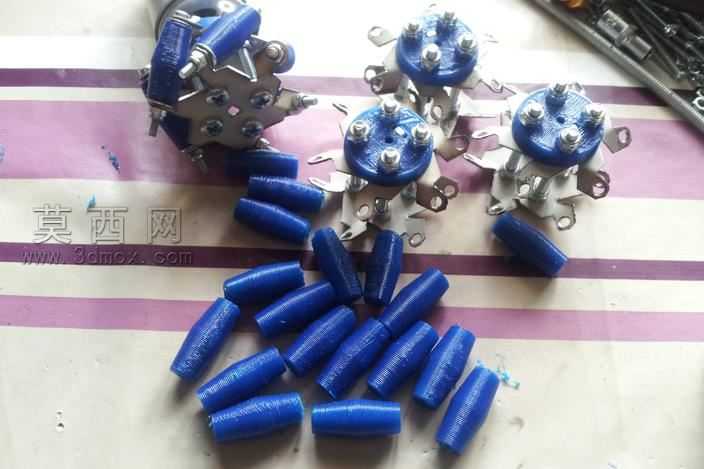

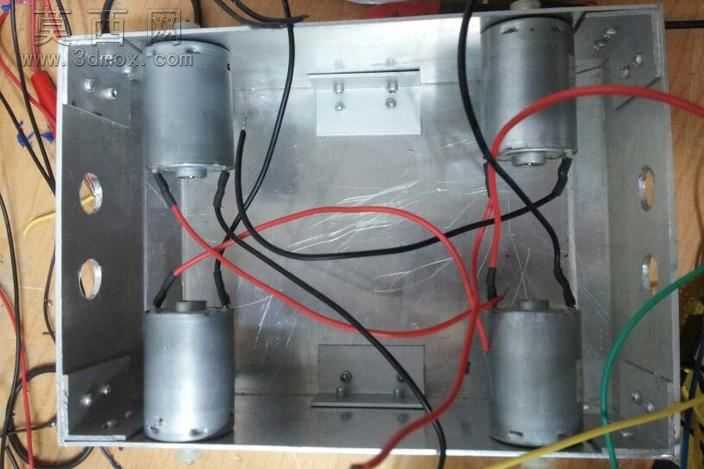

本作品为基于Arduino控制的麦克纳姆轮全向移动微机器人三维建模设计，整体采用模块化设计思路完成结构搭建。建模过程中首先对机器人的承载主体进行设计，主体采用方形金属盒式机身结构，在三维软件中通过拉伸、切除等特征完成机身壳体的建模，精准预留出电机安装位、走线孔位以及电子元件的装配空间，机身表面做金属拉丝质感的材质渲染，还原铝合金加工件的真实视觉效果，壳体上的固定螺丝孔位按照标准紧固件尺寸进行参数化建模，保证装配时的干涉检查完全通过。动力部分采用四组直流减速电机作为驱动源，建模时还原了电机的圆柱形壳体、输出轴结构以及接线端细节，每个电机对应一组麦克纳姆轮，麦克纳姆轮的辊子结构按照全向移动的运动学原理进行排布建模，辊子的外包胶材质做哑光黑色橡胶质感渲染，轮毂与电机输出轴的连接法兰做蓝色工程塑料材质区分，清晰展示动力传递的结构路径。电子控制部分在机身内部预留了Arduino控制板、加速度传感器以及接线的安装空间，建模时还原了控制板的板载元件布局、排线的走线路径，不同功能的线材通过红、蓝、黑等不同颜色的材质进行区分，直观展示内部电控系统的排布逻辑。整体建模过程中严格遵循实际装配逻辑，所有运动部件均保留合理的装配间隙，通过软件的干涉检查功能验证了轮组转动、电机安装不存在结构冲突，渲染阶段采用真实桌面场景作为展示环境，搭配柔和的漫反射光照，完整呈现机器人的金属机身质感、橡胶轮的摩擦力质感以及电子元件的工业质感，清晰展示这款全向移动微机器人的结构组成与设计细节，为后续的实物制作、运动调试提供精准的三维结构参考。
