四足仿生机器狗斯派克机械结构

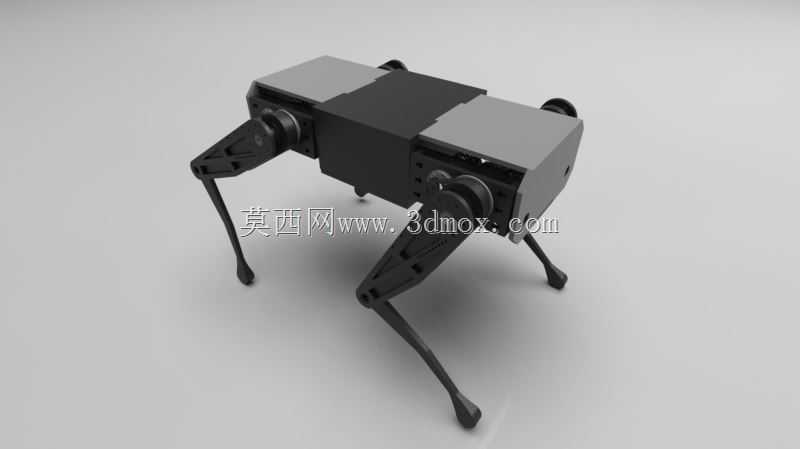

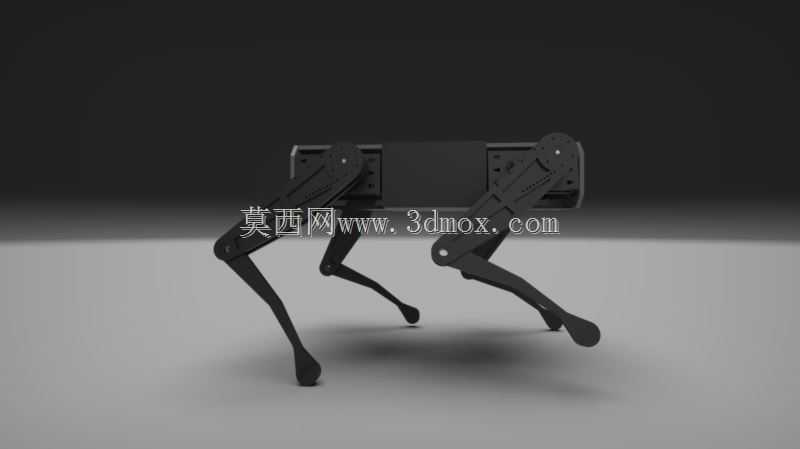

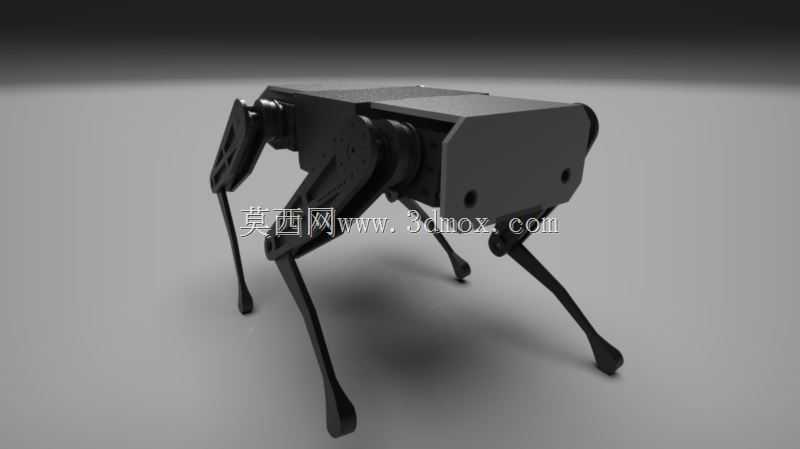

　　该作品呈现的是一台小型四足仿生移动平台，整体采用紧凑箱式躯干配合四条分段式腿部机构，主要面向足式机器人教学验证、步态算法调试、复杂地形通过性试验以及轻型巡检装备的前期结构开发。与轮式或履带式底盘相比，这类机器狗的价值在于能够通过离散落足点跨越台阶、碎石、管道、低矮障碍和非连续地面，在实验室通道、设备夹层、厂区巡检路线或教学演示场景中，完成轮式平台不易实现的姿态调整与地形适应。

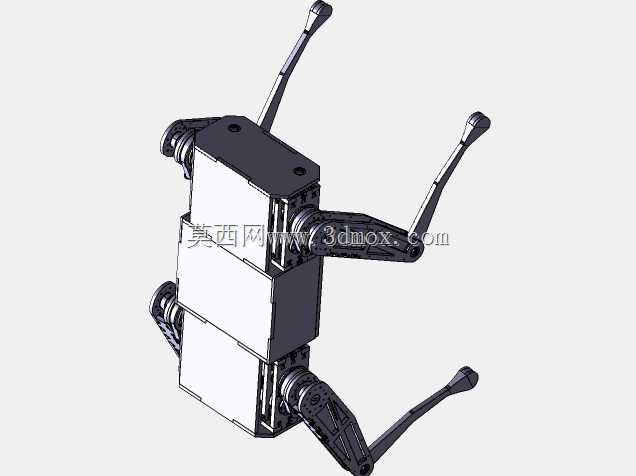

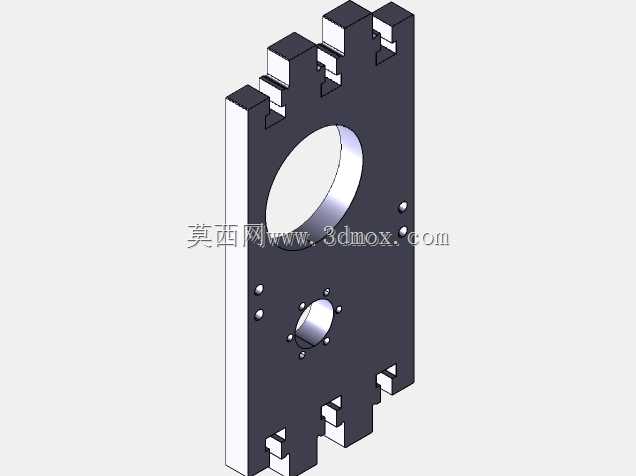

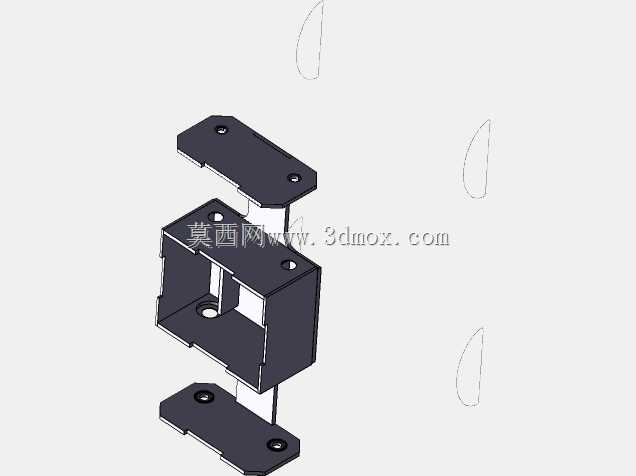

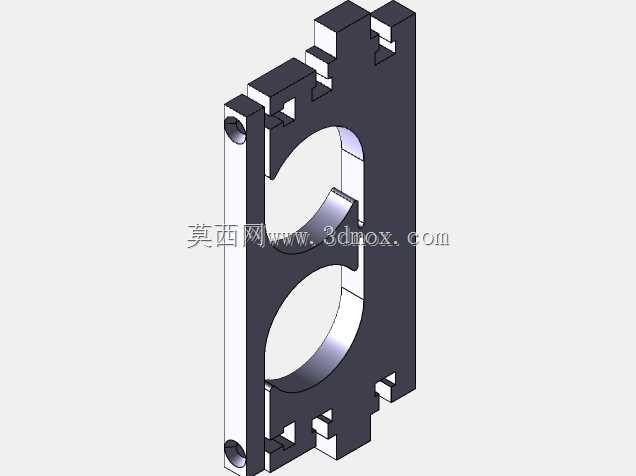

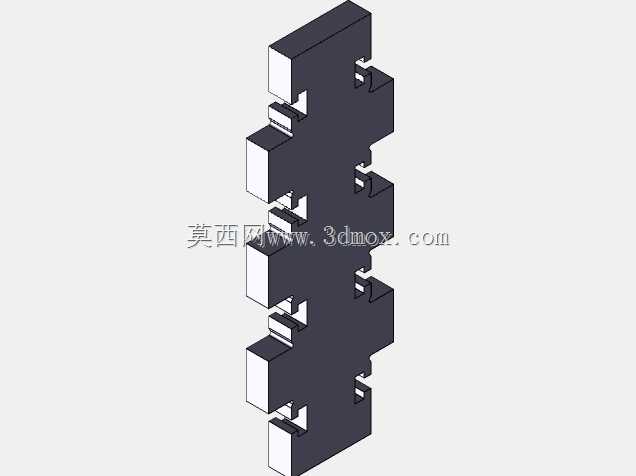

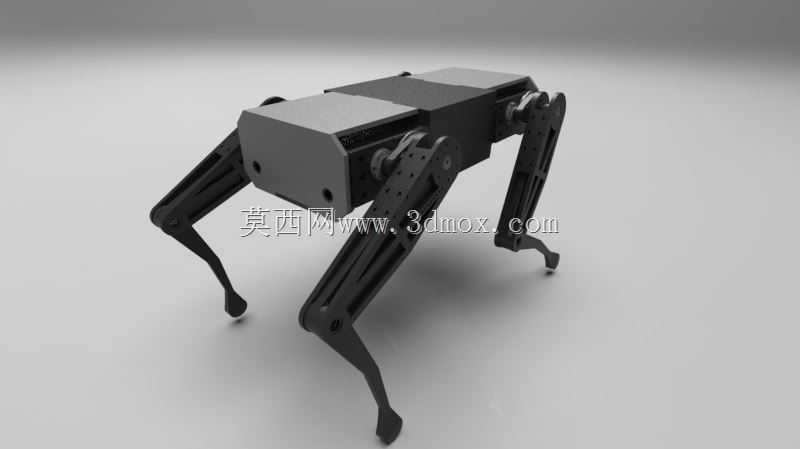

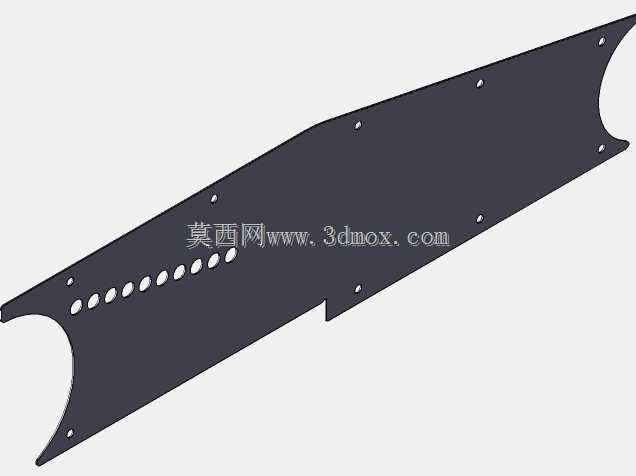

　　结构上，躯干部分以矩形承载箱体为核心，内部预留了控制器、驱动单元、电池和传感模块的布置空间。外壳轮廓简洁，前部预留安装孔位，可用于固定摄像头、测距模块或状态指示灯；侧板与上盖形成封闭或半封闭腔体，既保护内部线束和电子件，也为腿部驱动机构提供刚性安装基准。建模时需要重点控制躯干宽度、腿部侧向摆角范围和足端运动包络之间的关系，避免腿部在前后摆动、外展内收时与箱体边缘发生干涉。

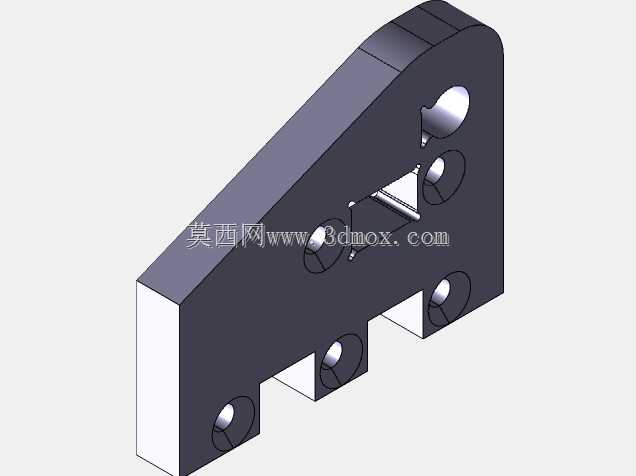

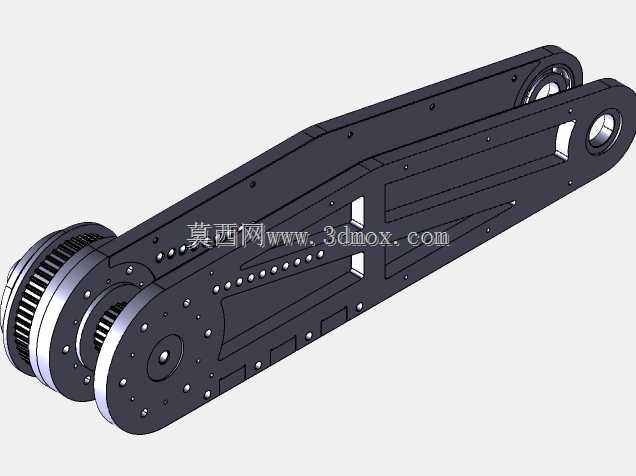

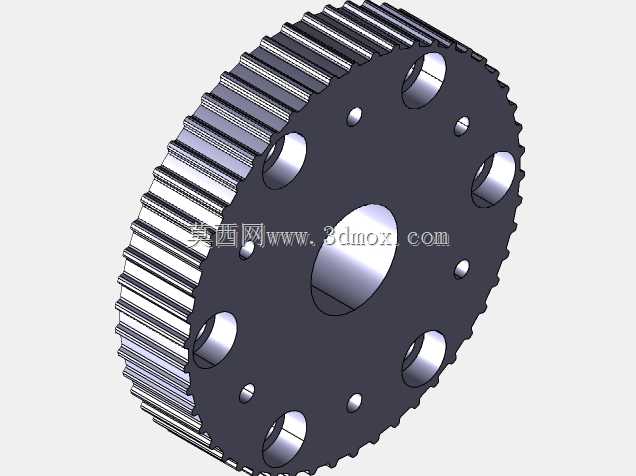

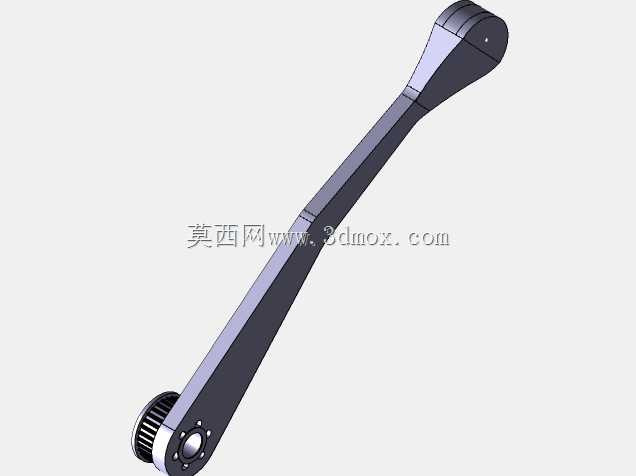

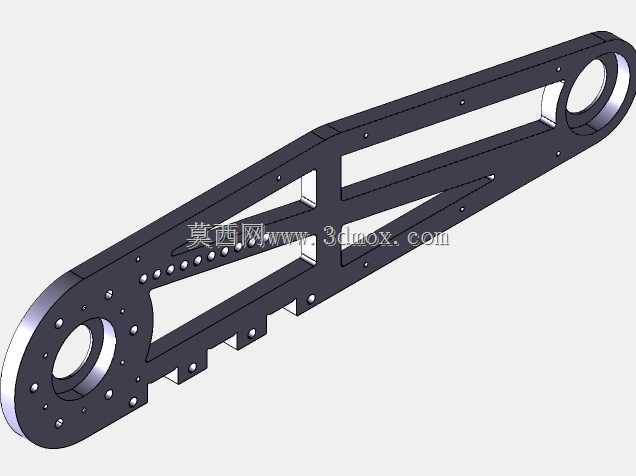

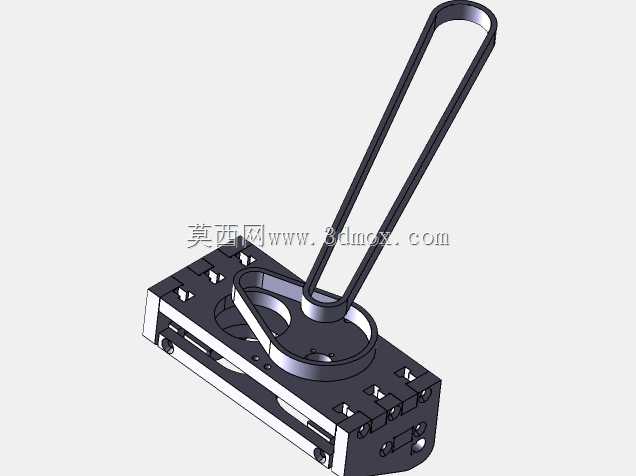

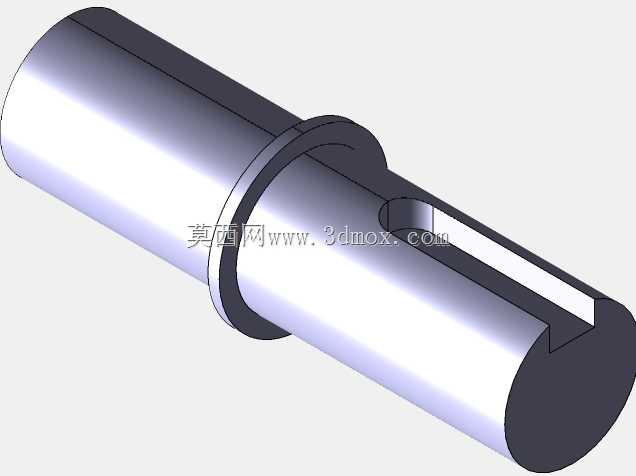

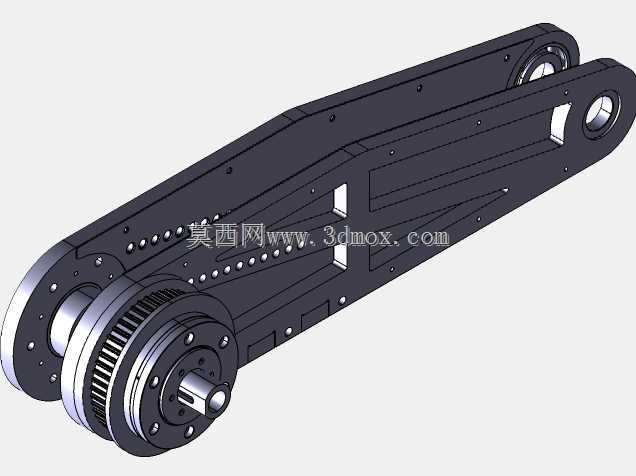

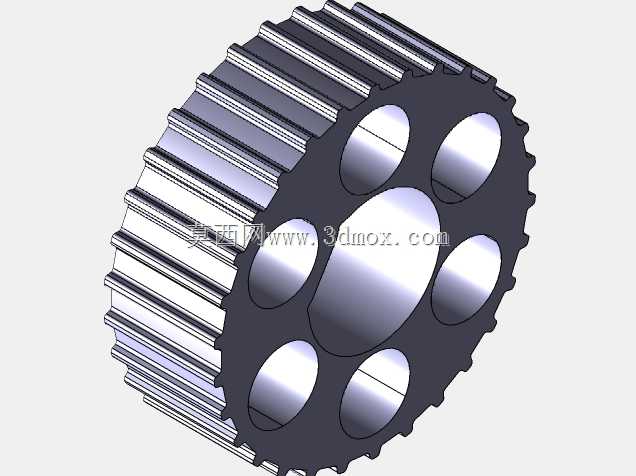

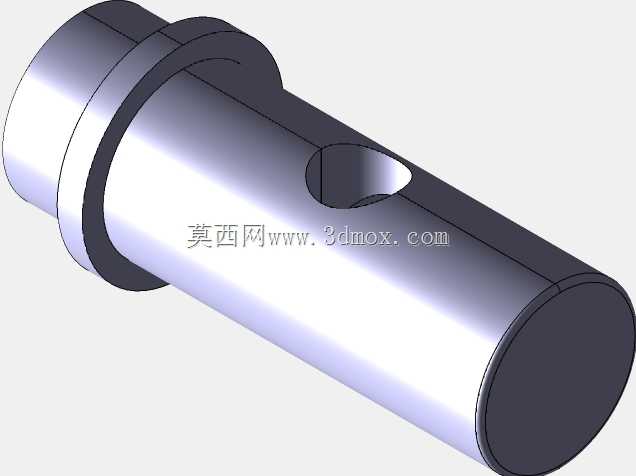

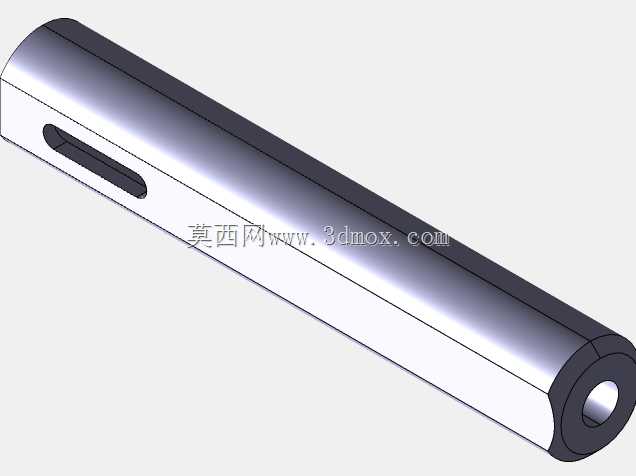

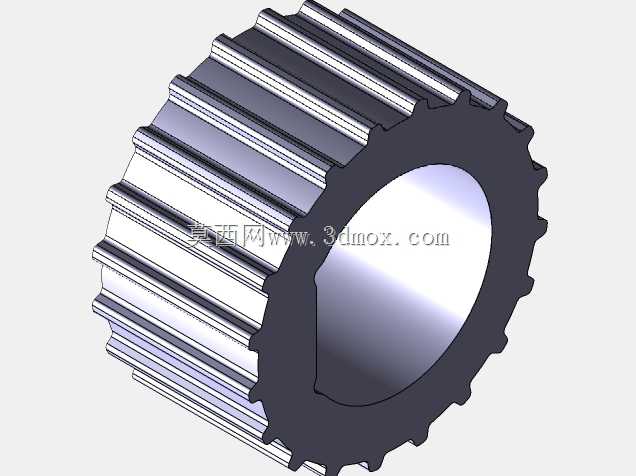

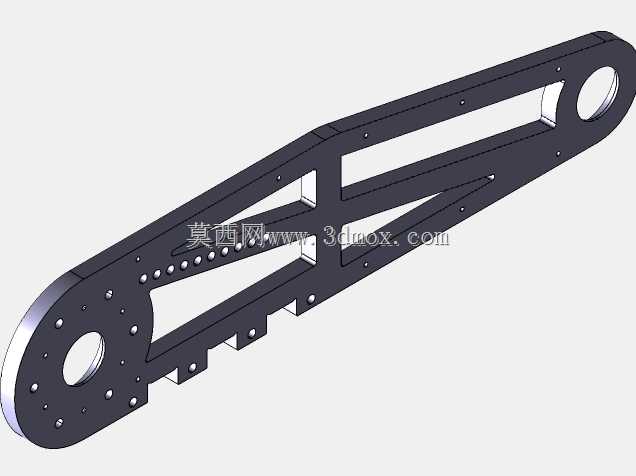

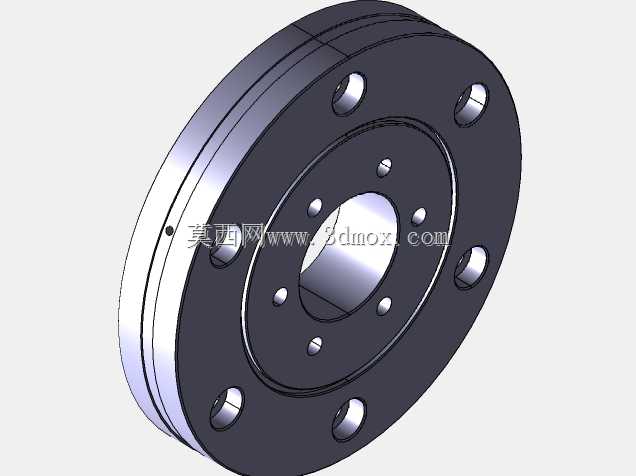

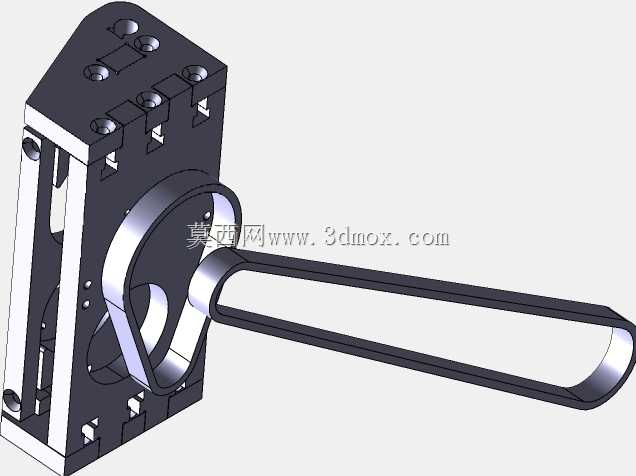

　　四条腿采用典型的多连杆仿生布局，大腿、小腿和足端依次连接，关节处通过转轴、连杆和驱动件传递运动。腿部杆件外形并非简单圆杆，而是根据受力方向做成带加强轮廓的板状或块状结构，在保证关节刚度的同时控制整机重量。足端采用小面积接触端头，适合在平整地面上建立明确支撑点；若后续面向粗糙地面，可在此基础上更换橡胶足垫或弹性足端，以提升摩擦和缓冲能力。设计腿部时，需要同时校核站立姿态下的足端间距、行走时的抬腿高度、迈腿长度以及机身最低离地间隙，这些边界直接决定机器狗的稳定性和越障能力。

　　从运动思路看，该结构强调以关节协调摆动实现对角步态、小跑步态或慢速爬行。躯干保持近似水平，四条腿按相位交替支撑和摆动，支撑相通过腿部杆件把机身重量传递到地面，摆动相则抬起足端并向前送腿。三维建模过程中，关节轴线的平行度、连杆长度比例和左右腿对称性十分关键；任一腿部尺寸偏差过大，都会导致机身倾斜、足端轨迹异常或步态控制难度增加。

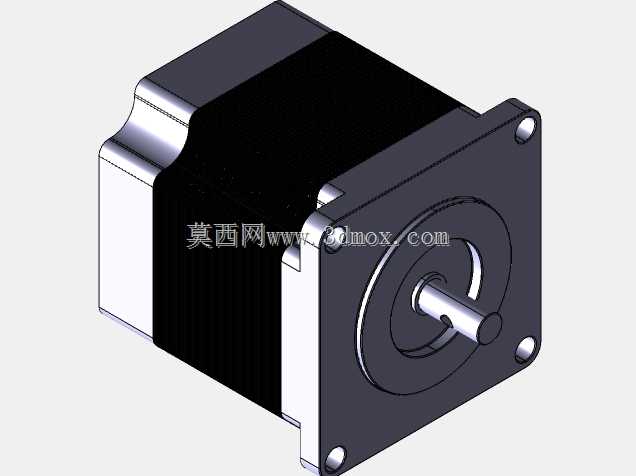

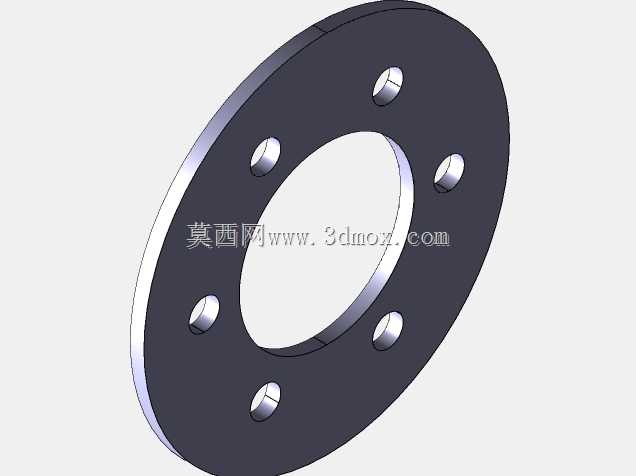

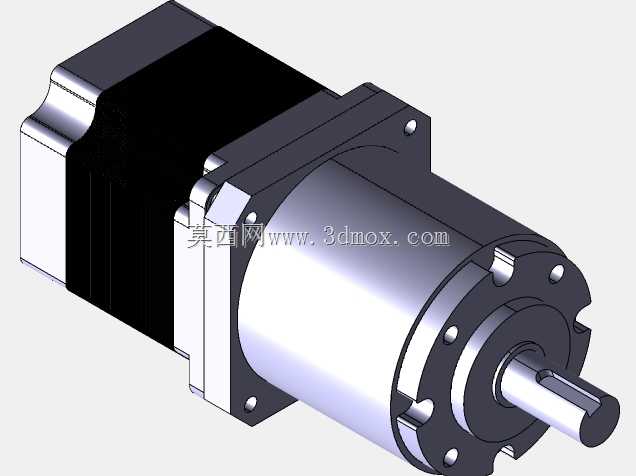

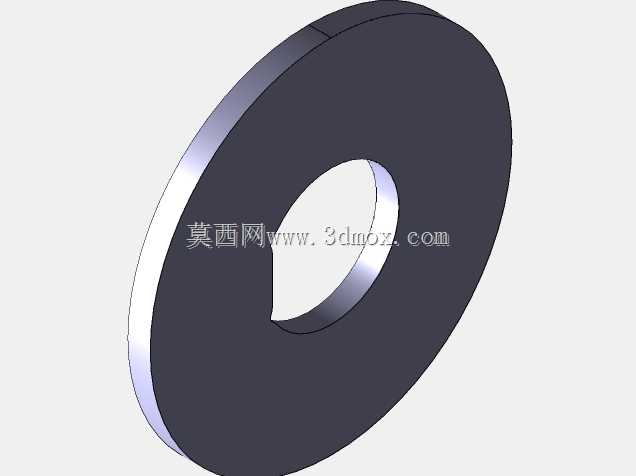

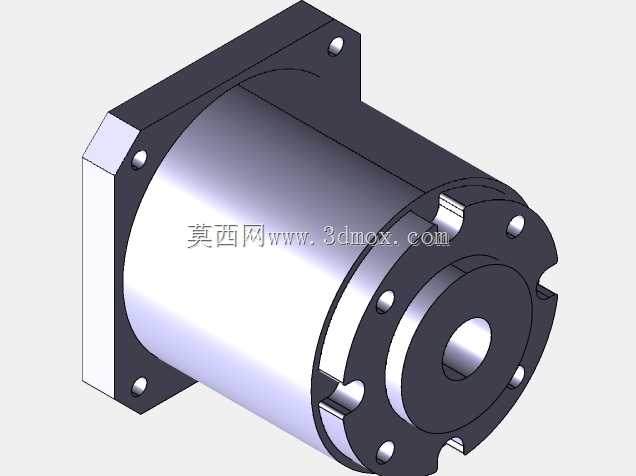

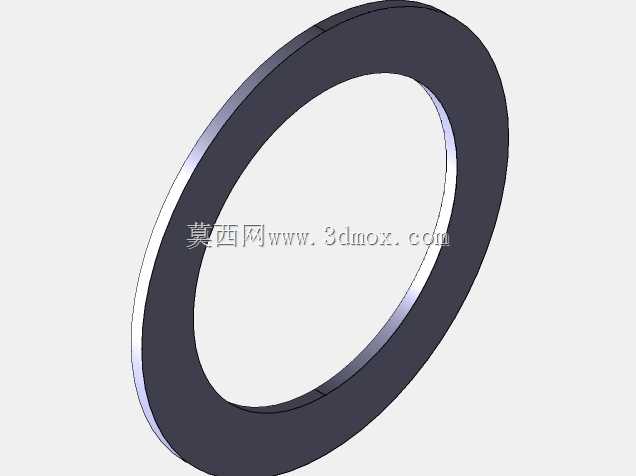

　　安装边界方面，该模型适合在小型桌面级或实验级机器人框架下继续细化，躯干内部需按模块化方式划分驱动板、电池仓和线束通道，腿部关节周围则要保留执行器、轴承和紧固件的装配空间。整机外轮廓应围绕足端最大展开范围建立干涉检查体，尤其在转弯、侧移和趴伏动作下，小腿与腹部、相邻腿之间都应保留安全间隙。通过该结构，工程师可以直观验证仿生腿构型、机身承载布局和足式运动空间，为后续驱动选型、控制装配和实物样机制作提供清晰的机械基础。
