精密快动式机床平口虎钳夹持工装

　　这套虎钳结构面向加工中心、铣床、磨床及钻攻工位的工件装夹需求，属于机床配套的通用精密夹持工装。整体采用分体式钳体布局，固定钳座与活动钳身沿底座导轨方向做直线进给，底座本体加工出长条形T型槽让位孔，可直接穿过机床工作台的T型螺栓完成锁紧固定，安装边界覆盖常规中小型加工台面，钳口张开行程能够满足方块料、异形件及小型夹具底板的装夹范围。

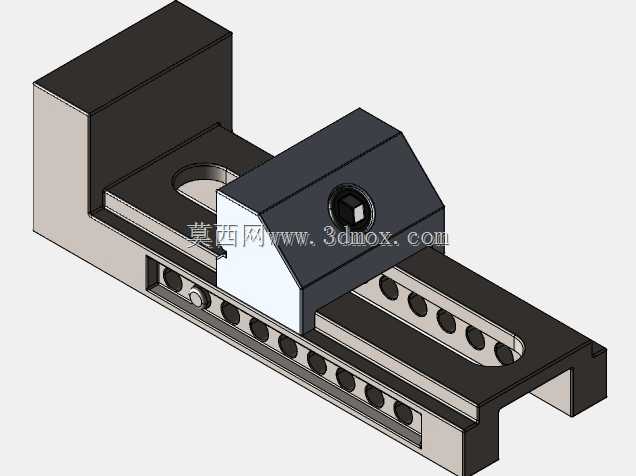

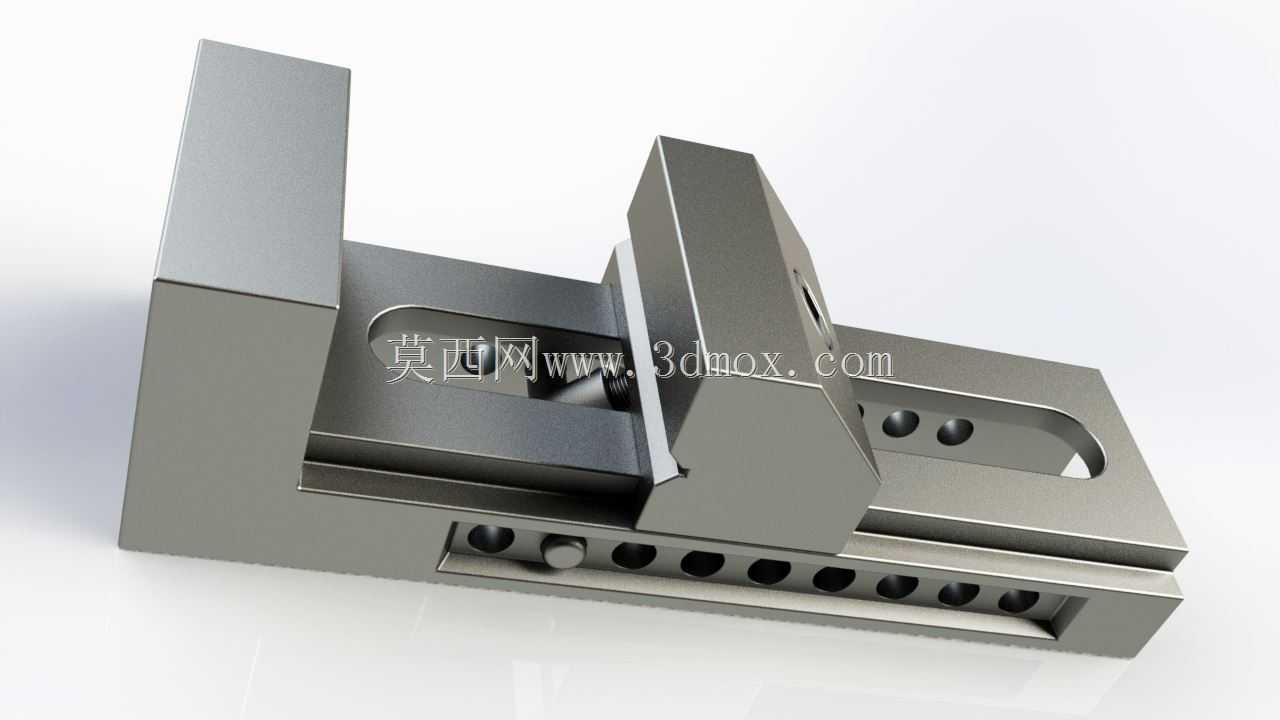

　　从实际使用场景看，这类快动虎钳区别于普通螺杆式平口钳的核心在于底座侧面排布的一排等距定位孔，配合内部的棘爪或钢珠卡位机构，活动钳身可沿导轨快速推近工件，再通过侧端旋钮或扳动件做最终锁紧，省去了全程旋转丝杠的空行程时间，在频繁换料、批量小件加工的工位上能明显缩短装夹辅助工时。钳口夹持面做了高硬度处理，固定钳口与活动钳口的贴合平面经过磨削，保证两钳口在全行程范围内的平行度，夹紧后工件上抬量被控制在较小范围，这一点在铣削平面、钻孔等需要保证垂直度的工序中尤为关键。

　　设计思路上，底座采用加宽的导轨支承面，活动钳身跨骑在底座导向棱上，配合下方的长条槽既承担排屑功能，又为钳身移动提供导向，切削液和铁屑可顺着槽腔排出，避免卡滞影响滑动精度。钳身高出底座的部分形成足够的夹持高度，能够装夹一定厚度的立放工件；钳身侧面预留的锁紧孔与定位结构，使夹紧力沿钳口法线方向稳定传递，减少悬臂受力带来的钳口外翻变形。底座两端的安装孔位与工作台T型槽间距匹配，装夹时只需将虎钳底面贴平台面、找正固定钳口与机床进给轴的平行度即可投入使用。

　　建模过程中需要重点还原导轨配合面、定位孔阵列间距、钳口咬合齿形以及内部快动卡位机构的装配关系，活动件与固定件之间保留合理的滑动间隙，钳口淬火区域与基体的结构分界、底座减重槽与加强筋的分布都直接影响刚性表现。对于结构设计人员而言，这套模型可作为工装夹具库的标准件参考，在排布多工位装夹方案、核算夹紧行程与工作台占用空间时，能够直接校核虎钳外形尺寸与工件、刀具路径之间的干涉边界，也便于在此基础上衍生出液压夹紧、气动压紧等自动化装夹变体。
