铝型材框架桌面微型三轴数控雕铣机

　　这套小型三轴数控加工设备面向桌面级轻切削场景搭建，整体采用工业铝型材拼焊式框架作为承载基体，型材槽口直接嵌入滑块、电机座与限位组件，省去大量定制焊接钣金件，装配时可沿型材长度方向灵活调整轴系跨距，后期维护更换直线传动件也无需整体拆解机架。设备实际作业覆盖软金属薄板铣削、亚克力板材切割、PCB电路板钻孔、木工浮雕走刀等场景，常见于高校创客空间、小型手板工作室、电子研发实验室，用来完成小尺寸工件的快速试制加工，替代人工手持打磨与台钻钻孔的重复工序。

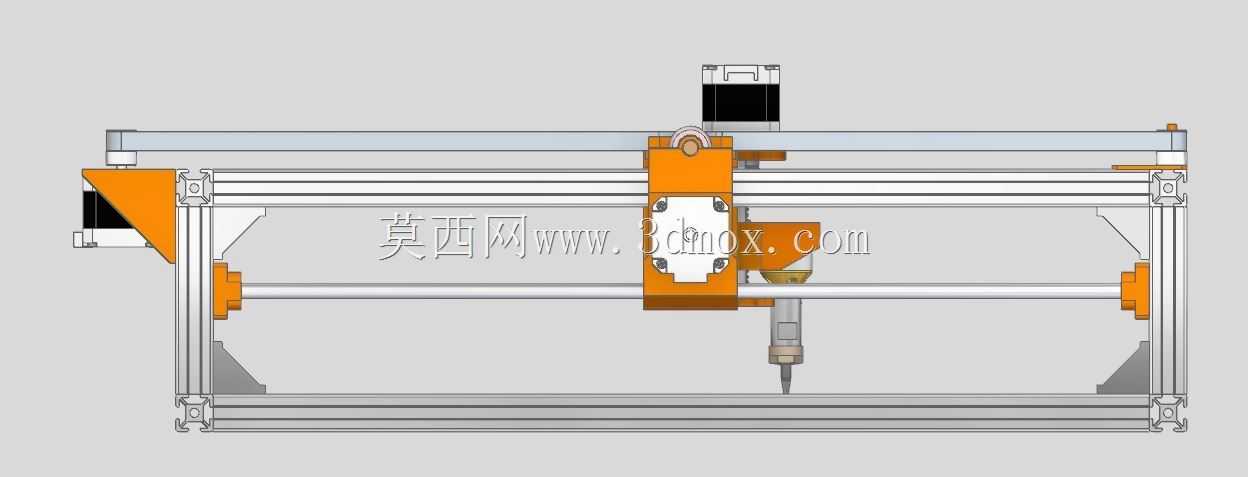

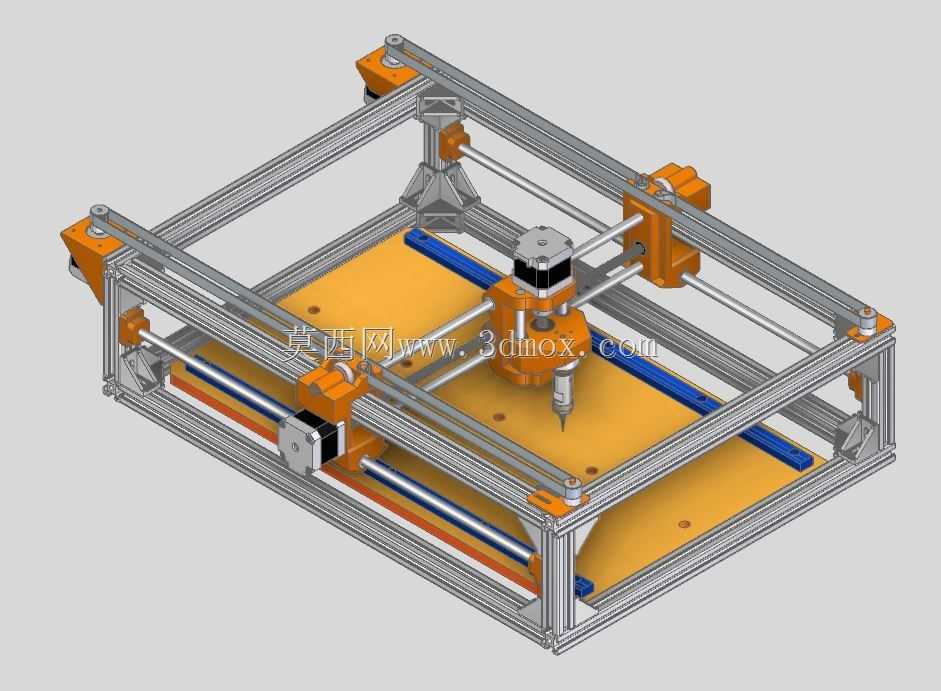

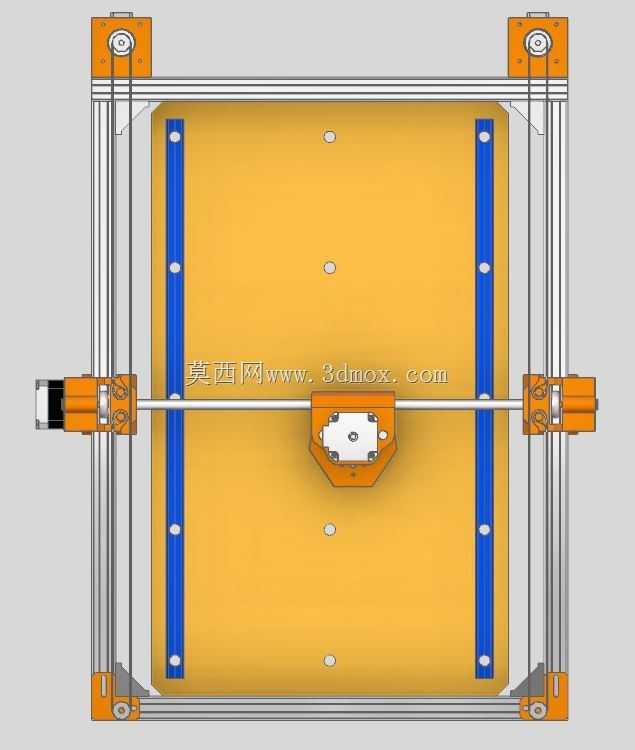

　　结构布局上，X轴两根平行光杆沿床身长度方向布置，Y轴传动组件搭载在X轴滑移滑板上，Z轴主轴滑台垂直安装在Y轴移动座端面，三根轴的驱动端均配套步进电机与同步带轮传动，传动间隙可通过张紧轮微调，保证走刀过程中主轴头的定位重复精度。工作台面采用平整绝缘板材铺设，台面预留多组定位安装孔位，待加工工件可通过压板、平口钳或者热熔胶直接固定在台面上，台面四周预留的蓝色条槽为排屑与走线预留空间，加工产生的细碎切屑可沿槽体归集，不会卡入直线导轨滑动面。

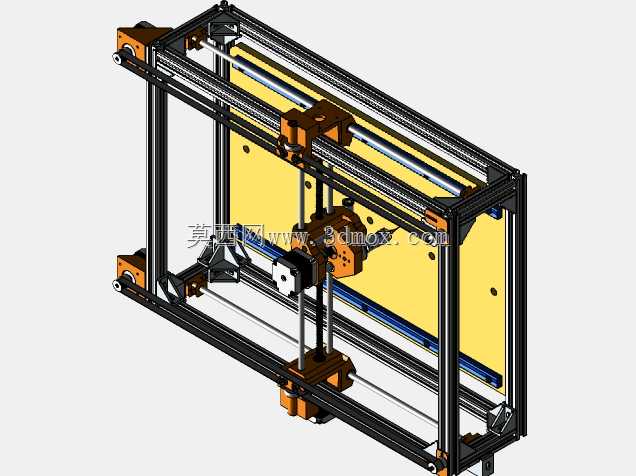

　　设计思路上优先控制整机占地边界，整机长宽尺寸适配普通工作台面摆放，底部框架四个角设置可调支撑脚，放置在 uneven 桌面上也可快速调平，避免高速走刀时机身出现晃动。主轴组件采用高速风冷电主轴，刀柄夹持标准铣刀、钻头，主轴升降行程覆盖常规薄工件的加工深度需求，三轴的运动行程匹配小幅面工件的加工范围，不会冗余增加机身整体重量。电气驱动元件全部藏在铝型材框架的内侧空腔，走线沿型材槽内布置，外部没有裸露线缆，既避免加工切屑刮伤导线，也缩小了整机的外部安装轮廓。框架边角的橙色固定件为3D打印或者机加工的连接角座，把相邻垂直的铝型材锁紧成刚性整体，抵消主轴高速切削时产生的振动，保证加工面的光洁度。设备操作侧预留了控制板安装位，使用者可根据需求搭配开源数控系统，完成G代码导入、对刀、自动走刀的全流程加工。
