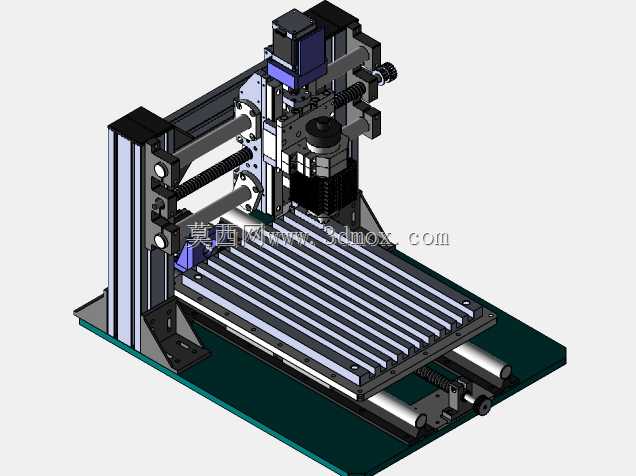

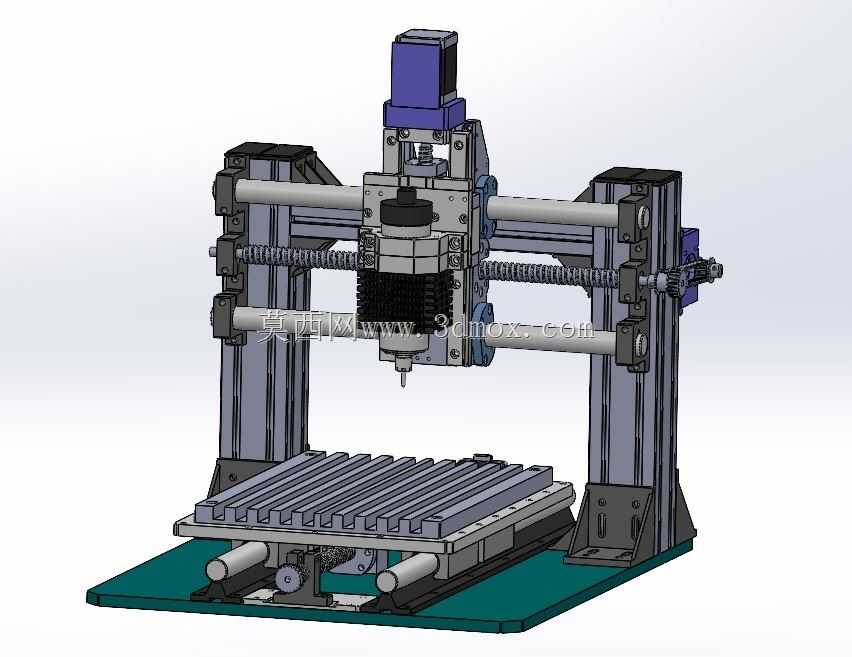

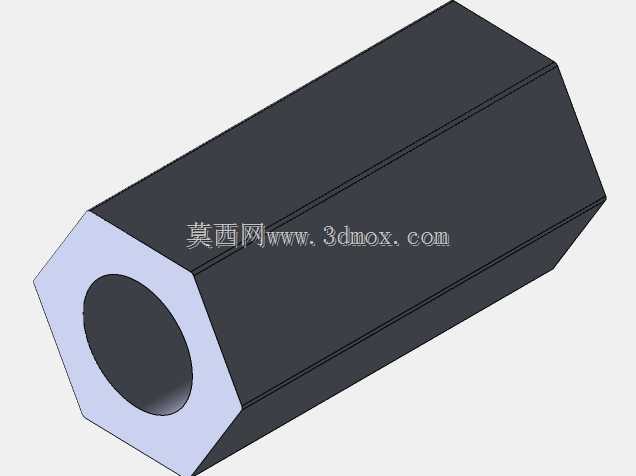

  该三轴铣床采用龙门式框架布局,整体由底部安装底板、Y向进给工作台、双侧立式支撑立柱、X向横梁滑座、Z向主轴滑枕及驱动传动组件构成,整机结构紧凑,属于小型桌面级数控铣削设备,适配小尺寸工件的铣削、钻孔、轻量切削加工场景,常见于非标零件试制、小型五金件加工、教学实训及个人工坊加工场景,可完成平面铣削、轮廓铣削、孔系加工等常规机加工工序。

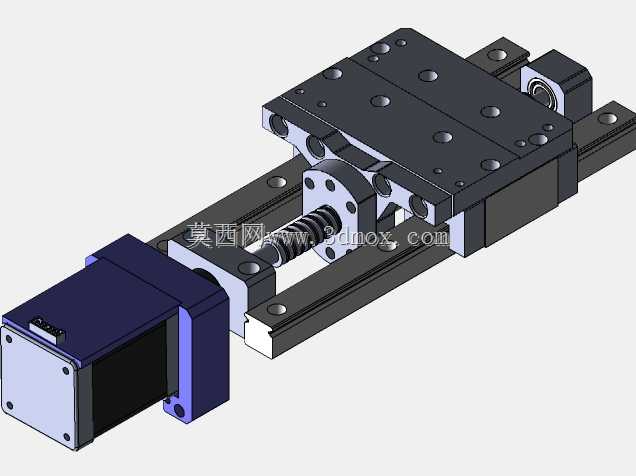

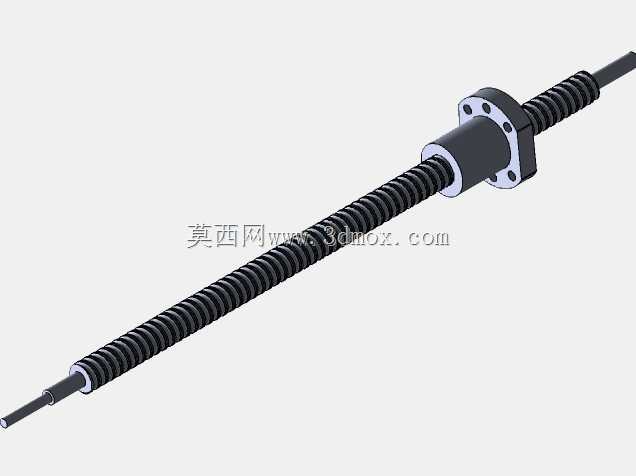

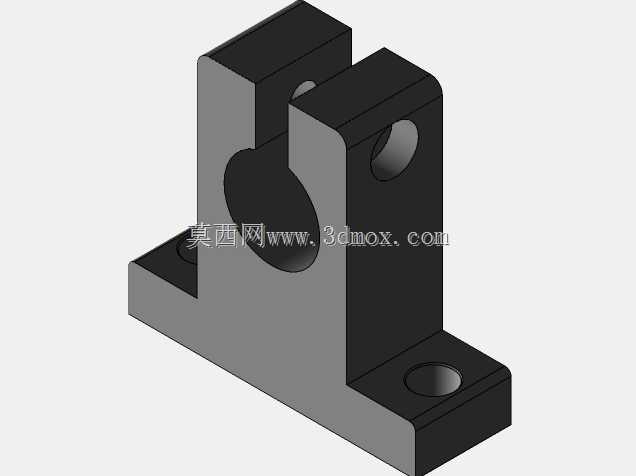

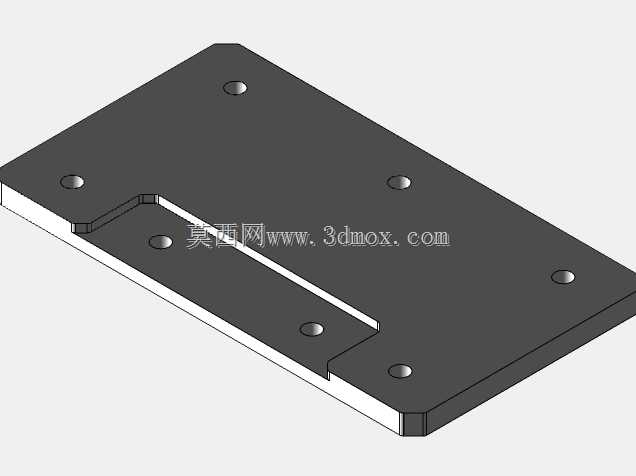

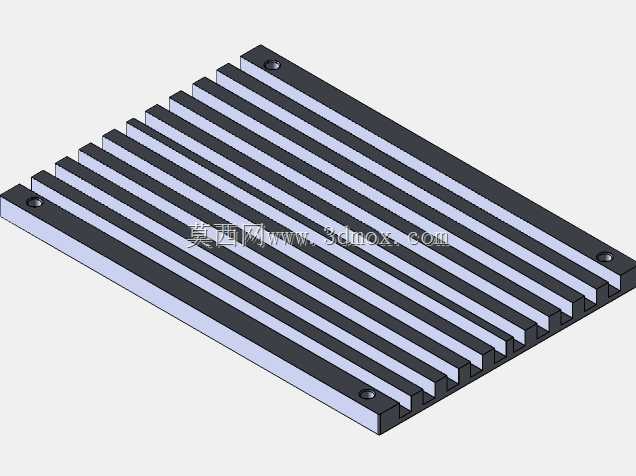

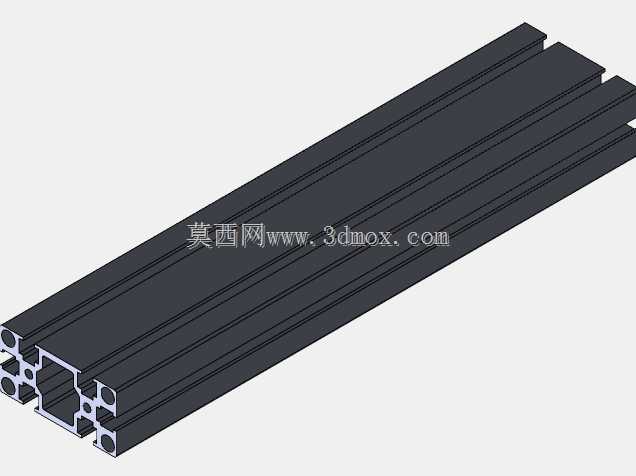

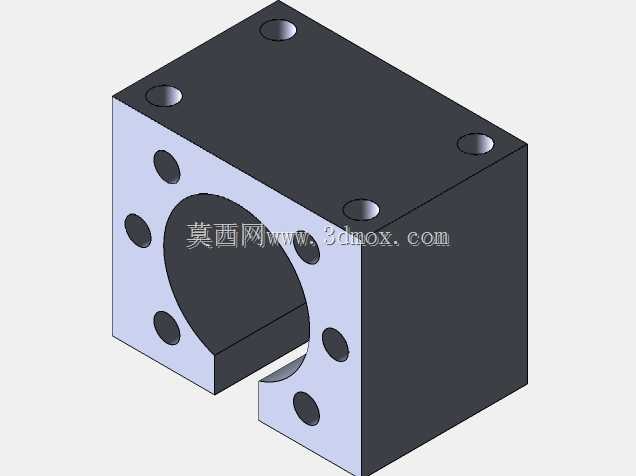

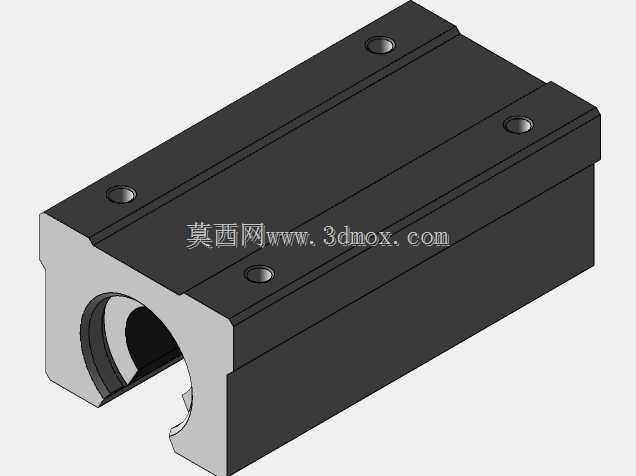

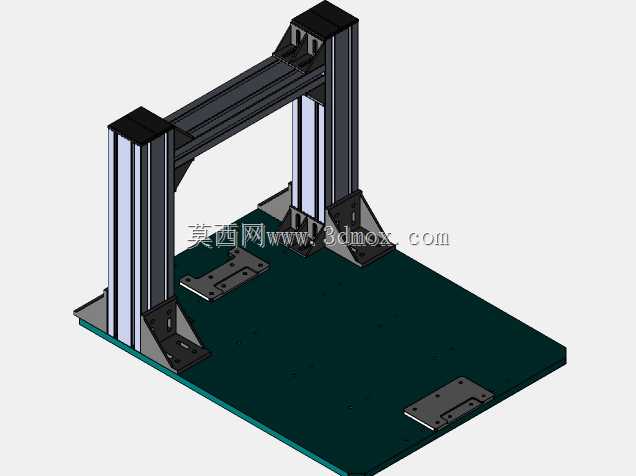

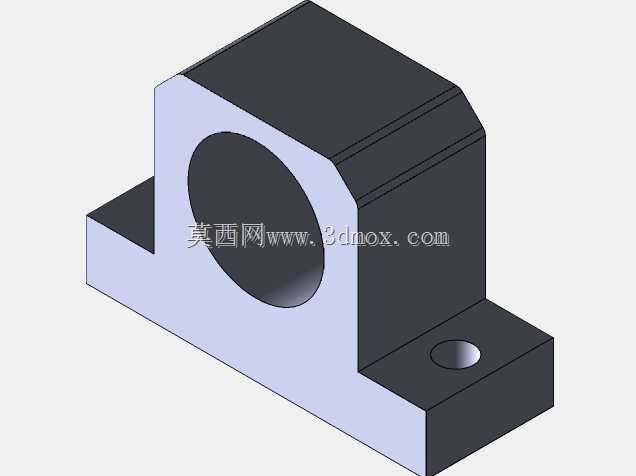

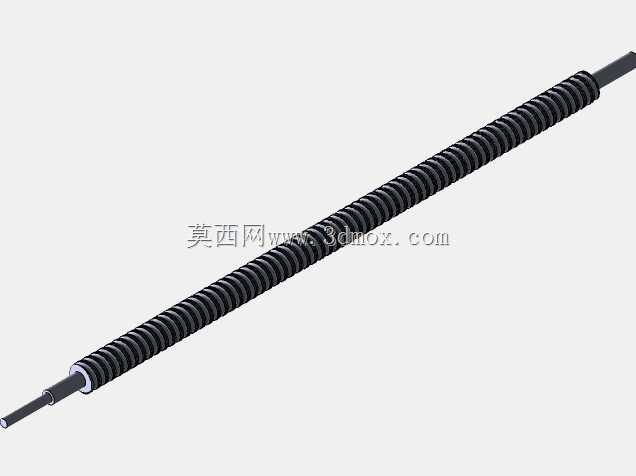

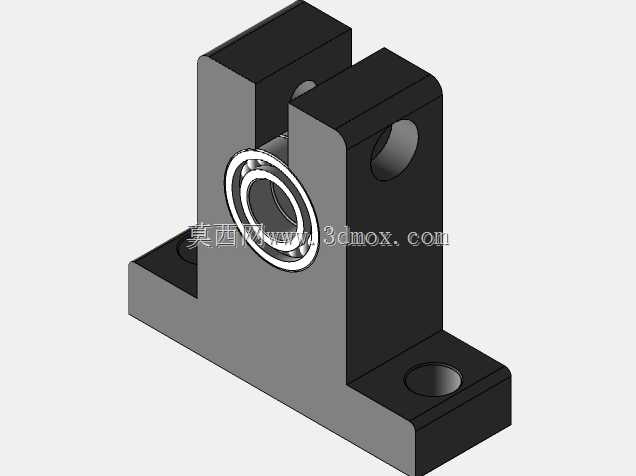

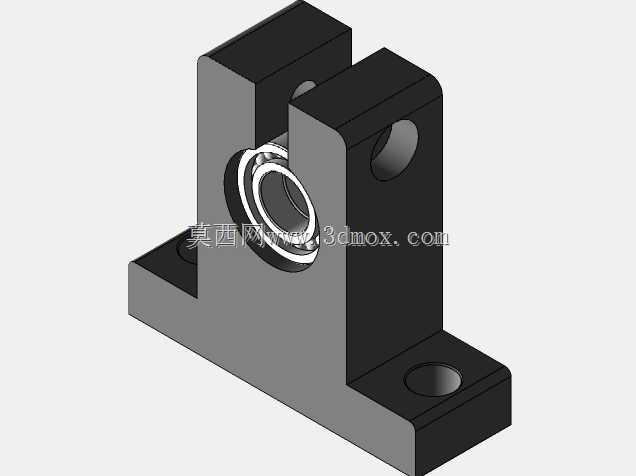

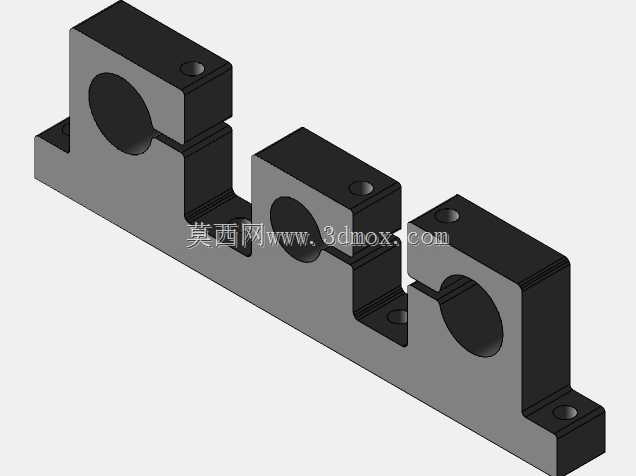

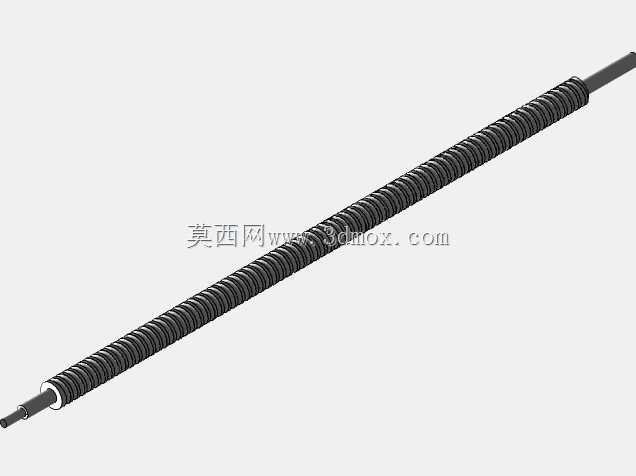

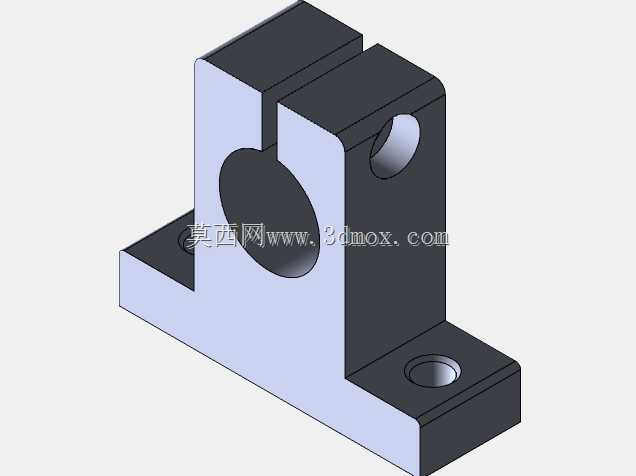

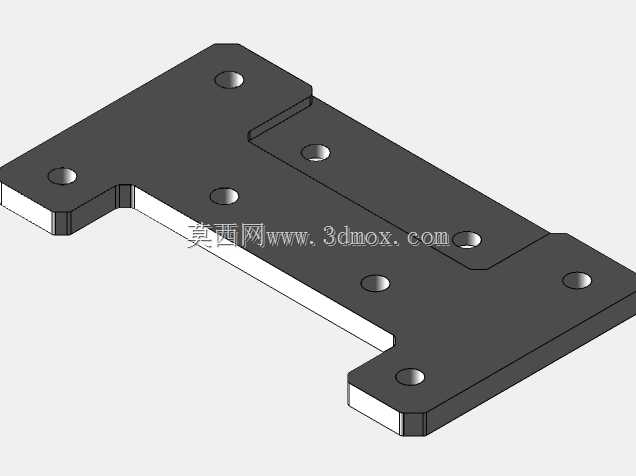

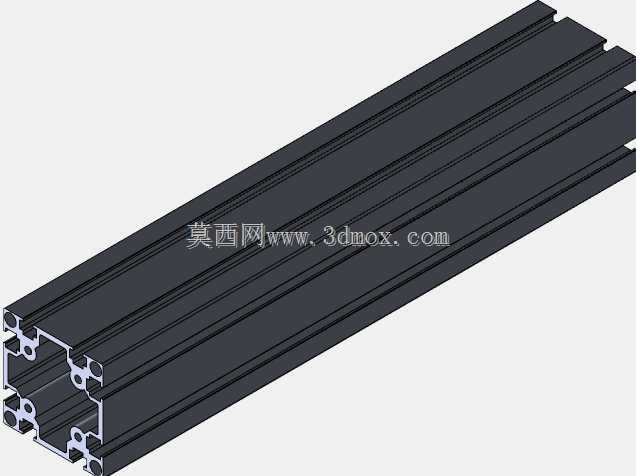

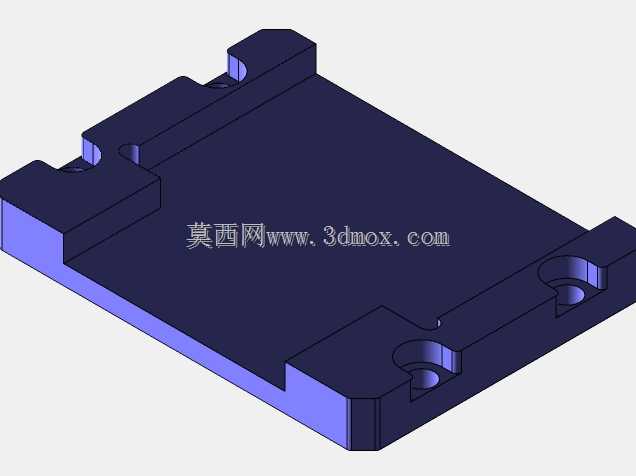

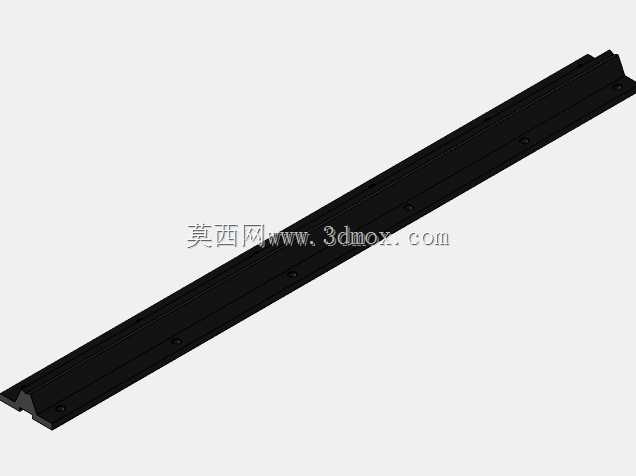

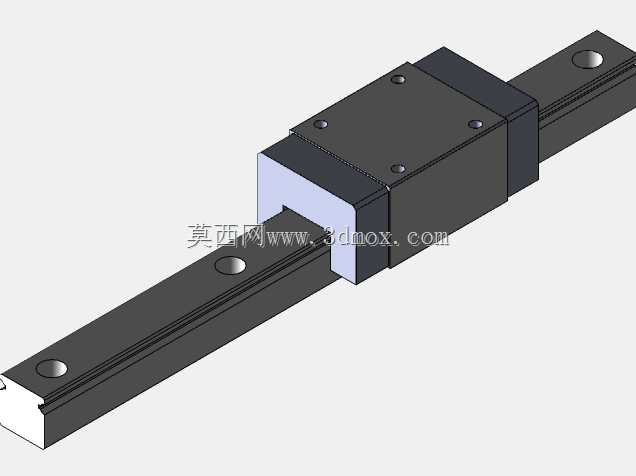

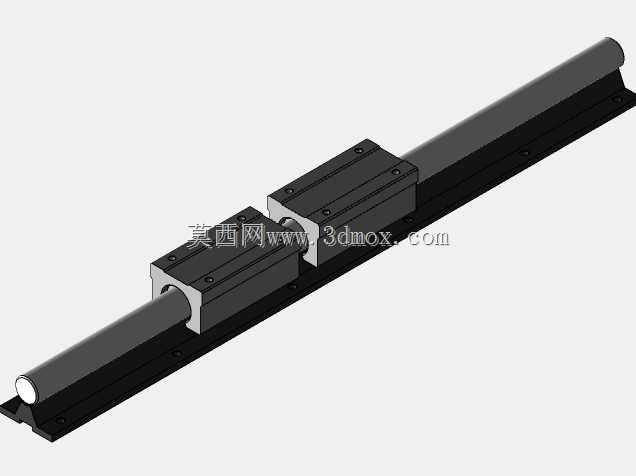

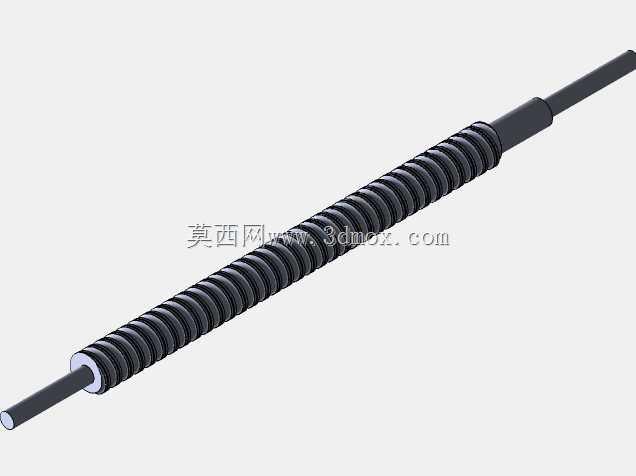

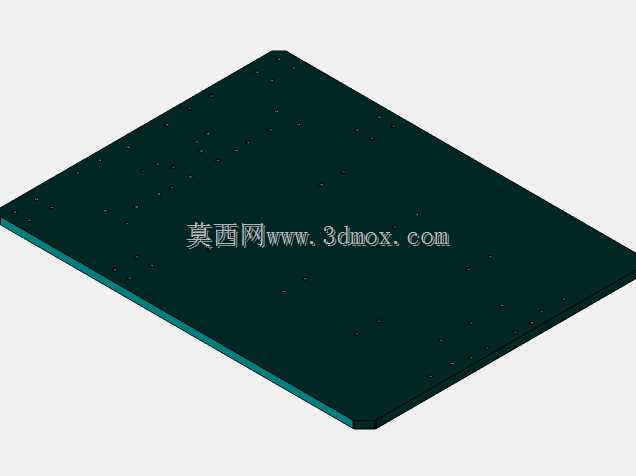

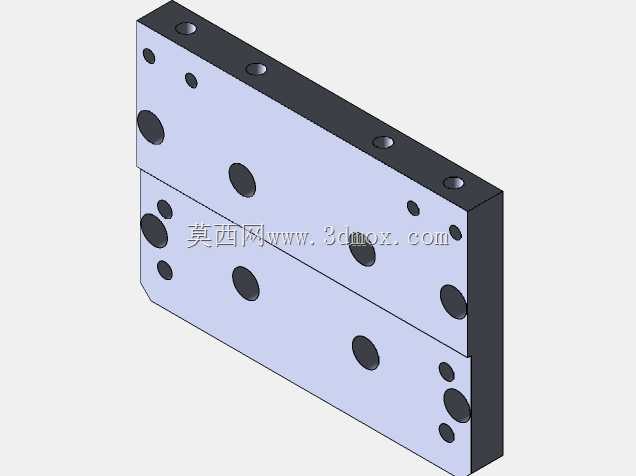

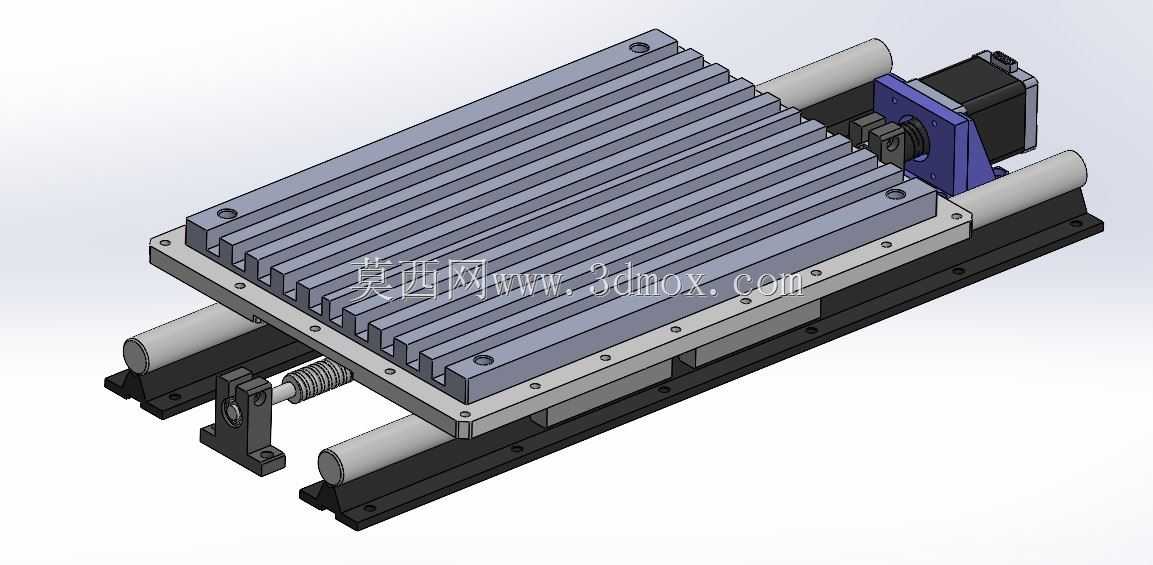

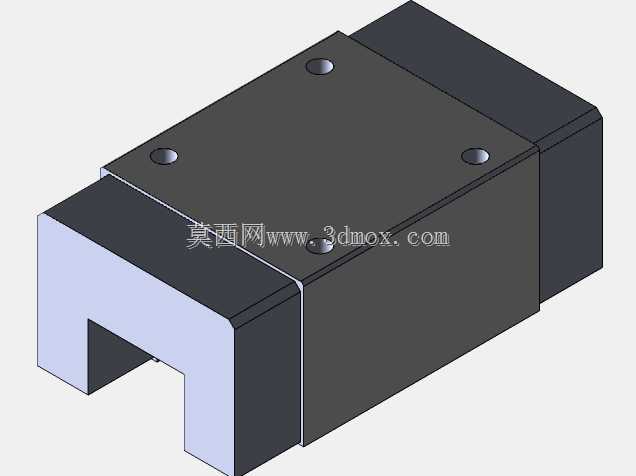

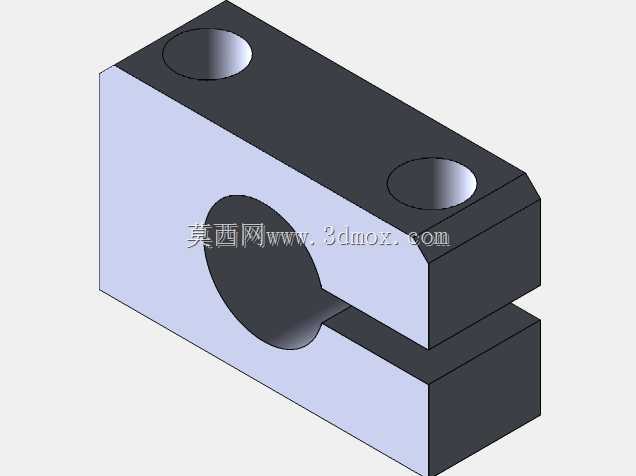

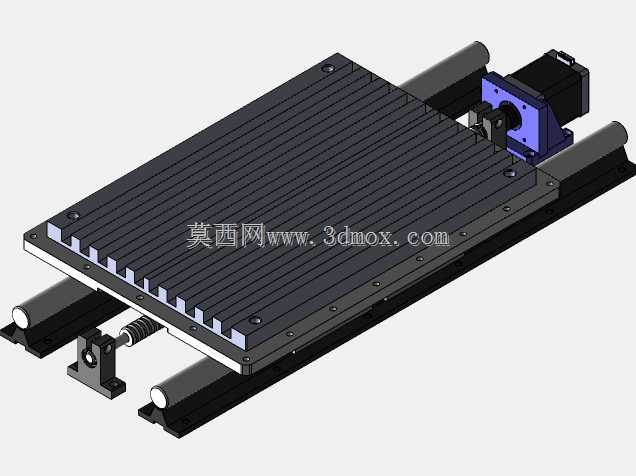

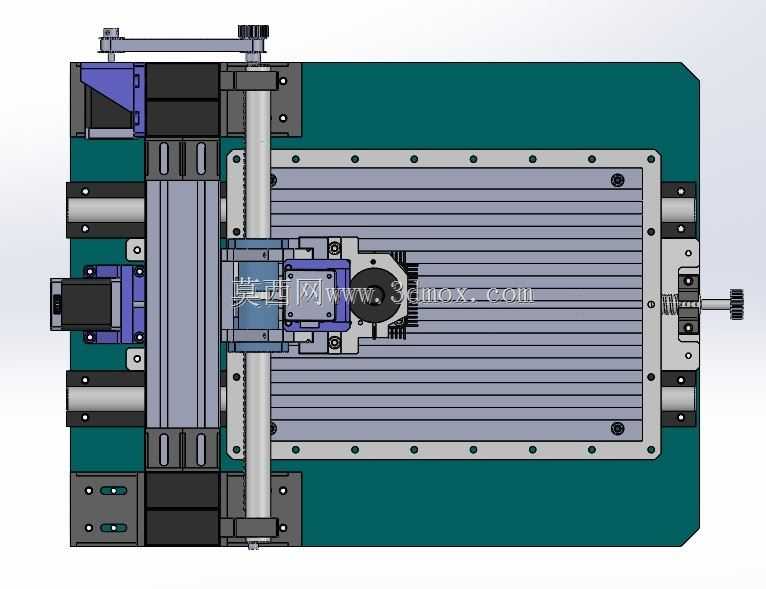

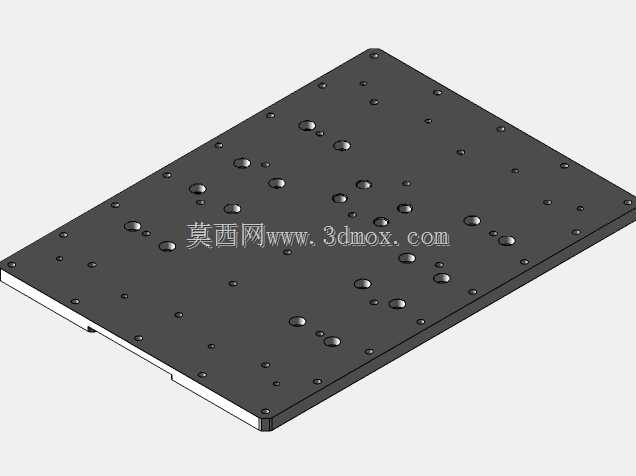

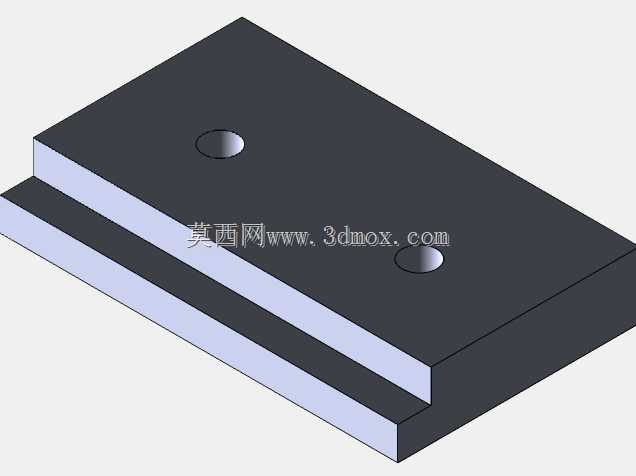

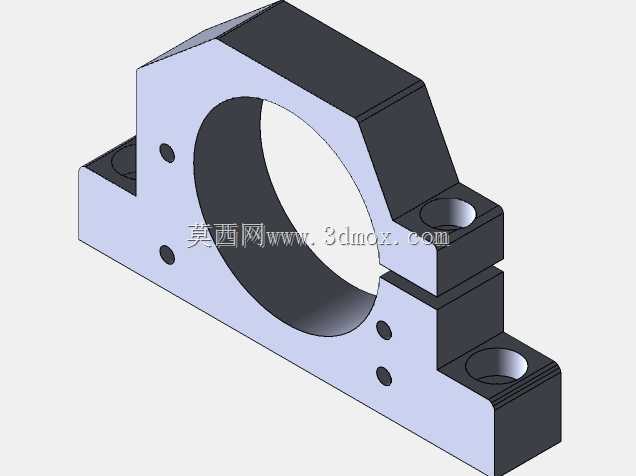

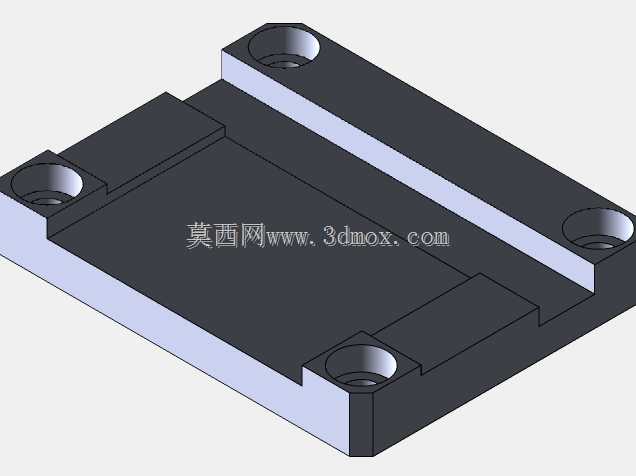

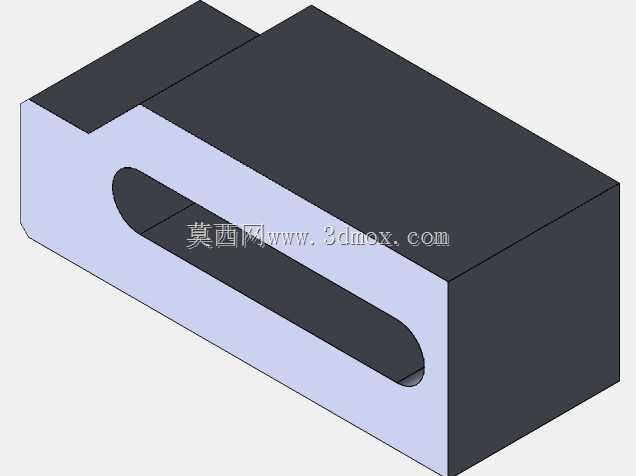

  从安装边界来看,整机底部为整块钢制安装底板,底板预留多组安装固定孔位,可直接通过螺栓锁紧在工作台或设备机架上,无需额外浇筑地基;底板上方Y向进给单元采用双直线光轴作为导向支撑,搭配滚珠丝杠传递进给动力,工作台面为T型槽结构,槽位均匀分布,可通过压板、虎钳等工装直接装夹待加工工件,工作台行程覆盖小型零件的加工幅面,装夹边界可容纳常规尺寸的铝件、塑料件、软钢件加工。双侧立柱对称布置在底板两侧,立柱采用铝型材搭配钣金加强筋的组合结构,既保证框架刚性,又控制整机自重;横梁跨接在两侧立柱之间,X向传动同样采用直线导轨导向+滚珠丝杠驱动的方案,丝杠两端配置支撑轴承座,消除轴向窜动,保证进给传动的平稳性。

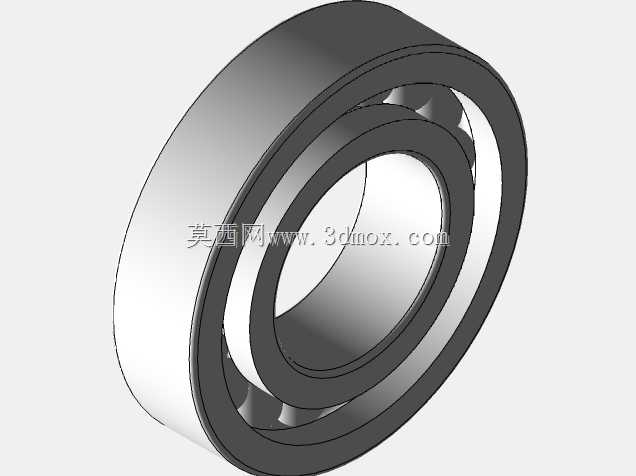

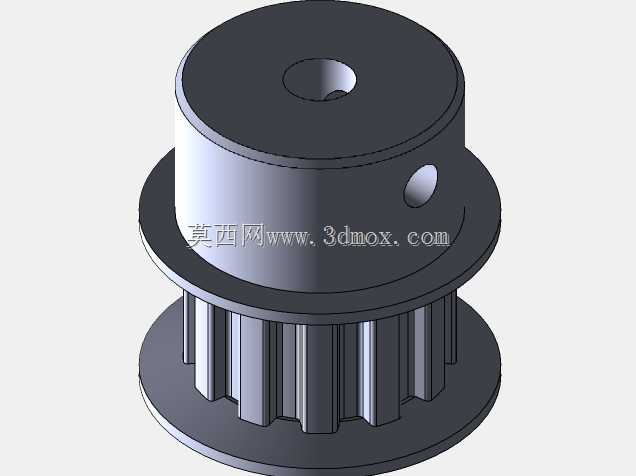

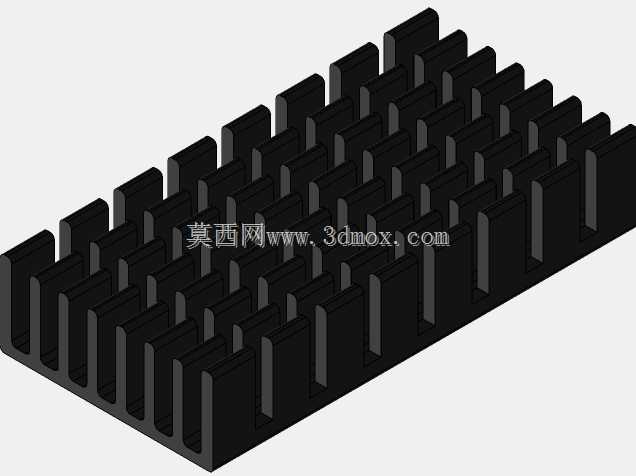

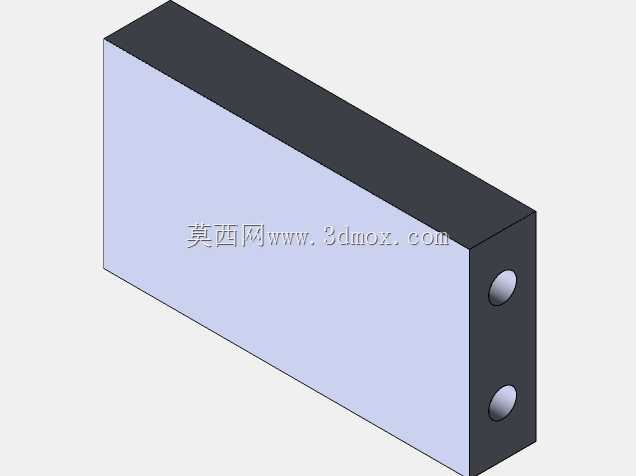

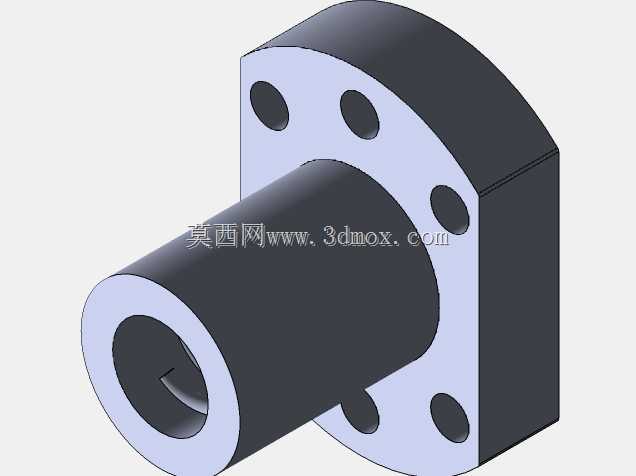

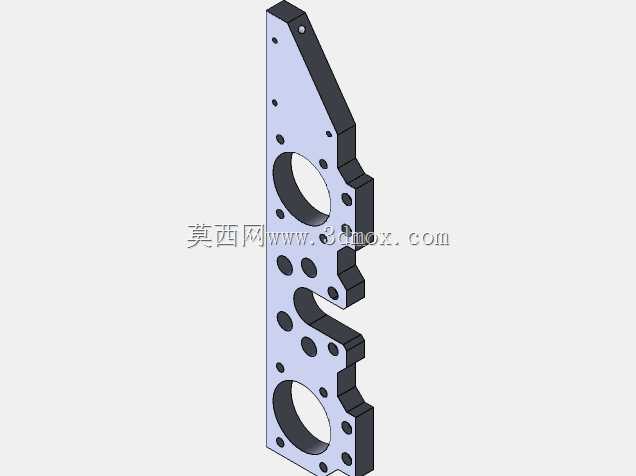

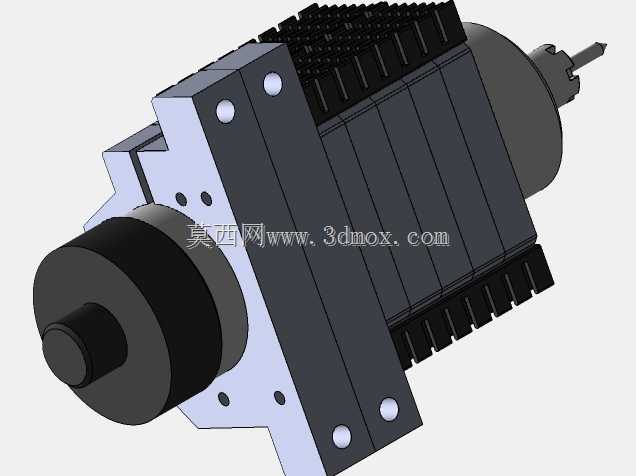

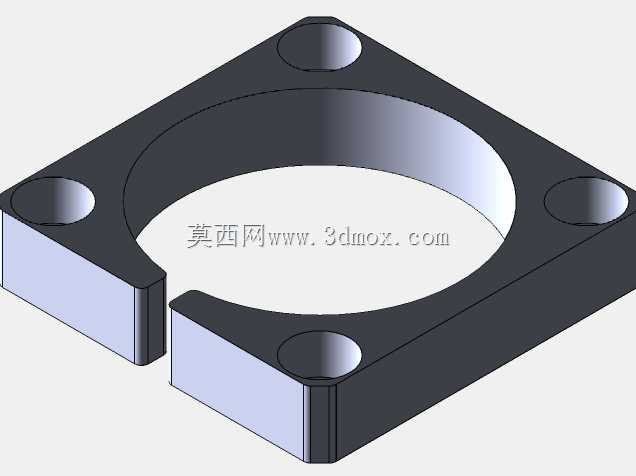

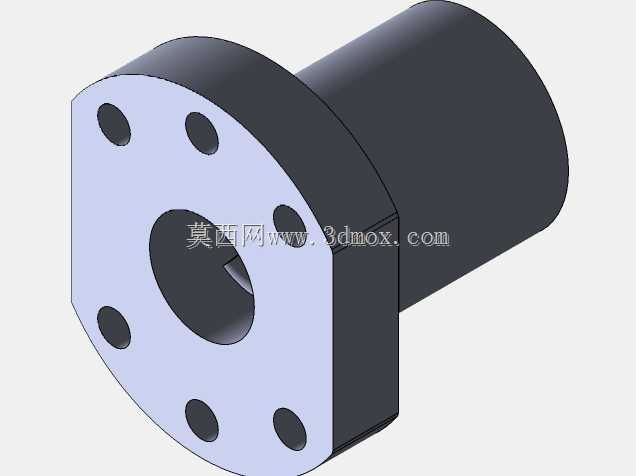

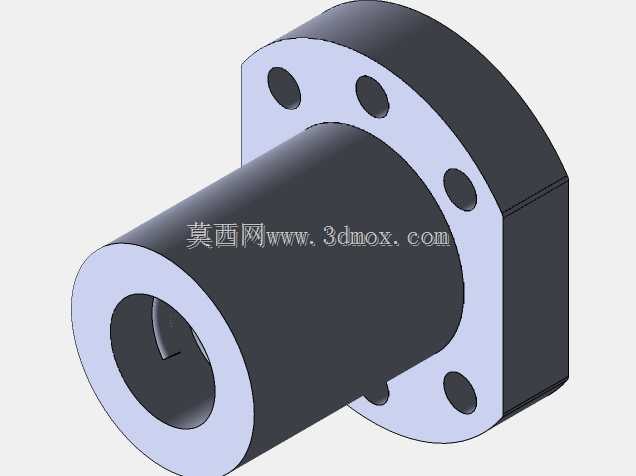

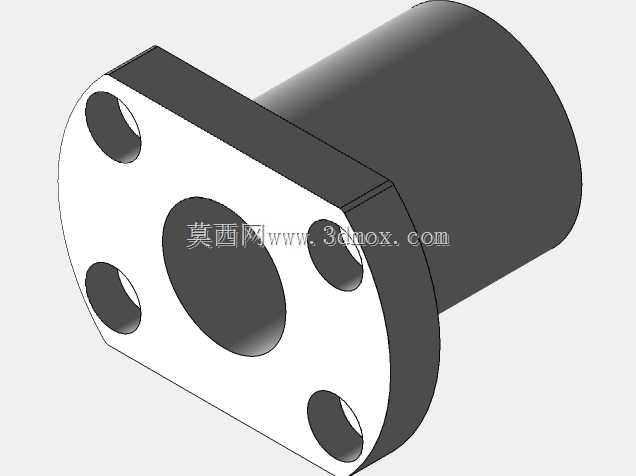

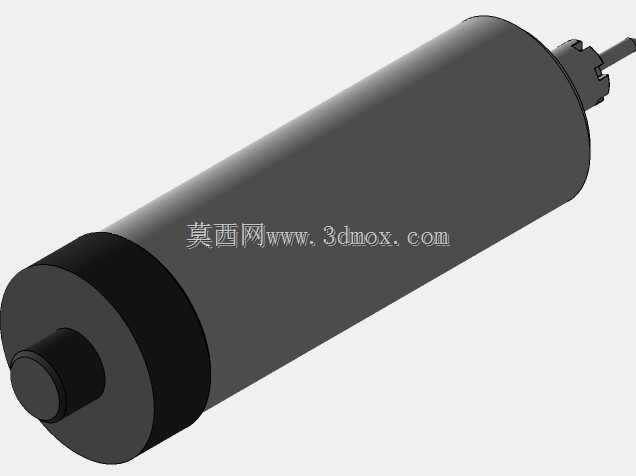

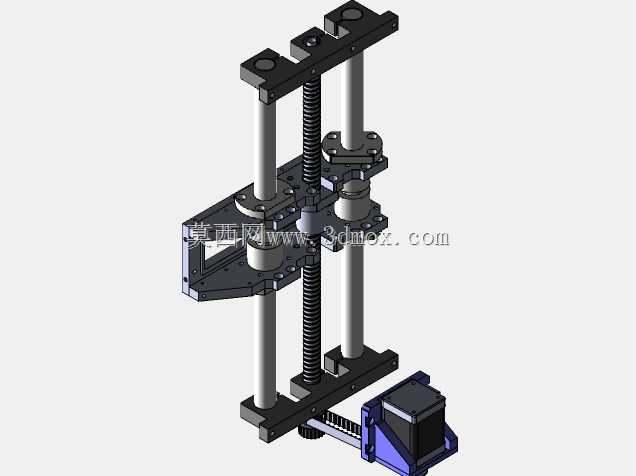

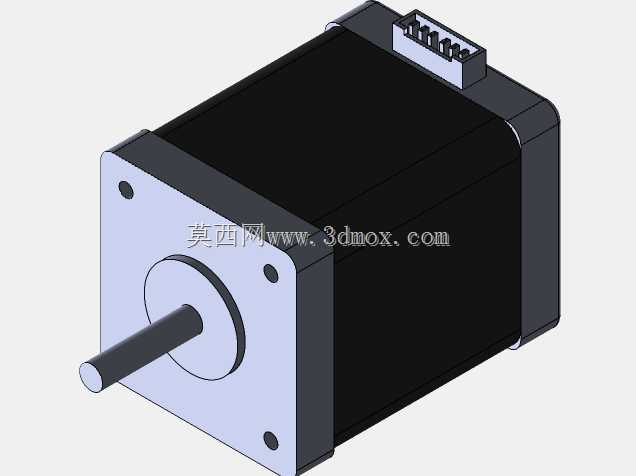

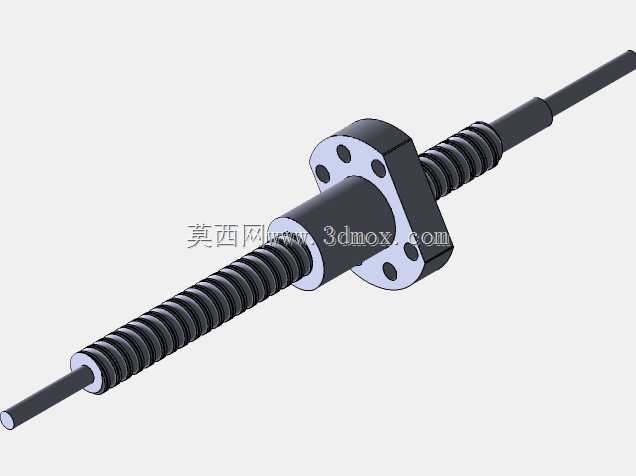

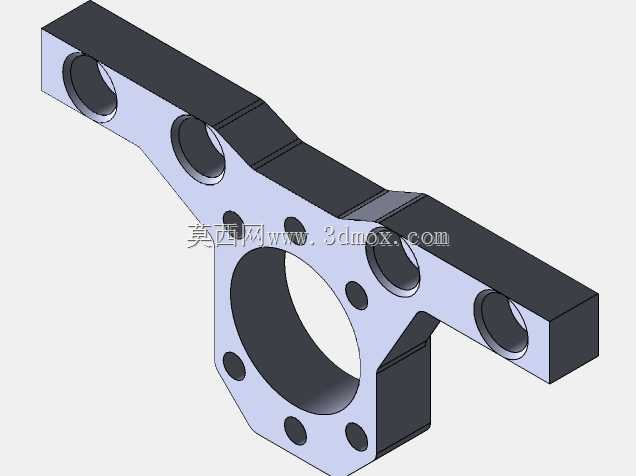

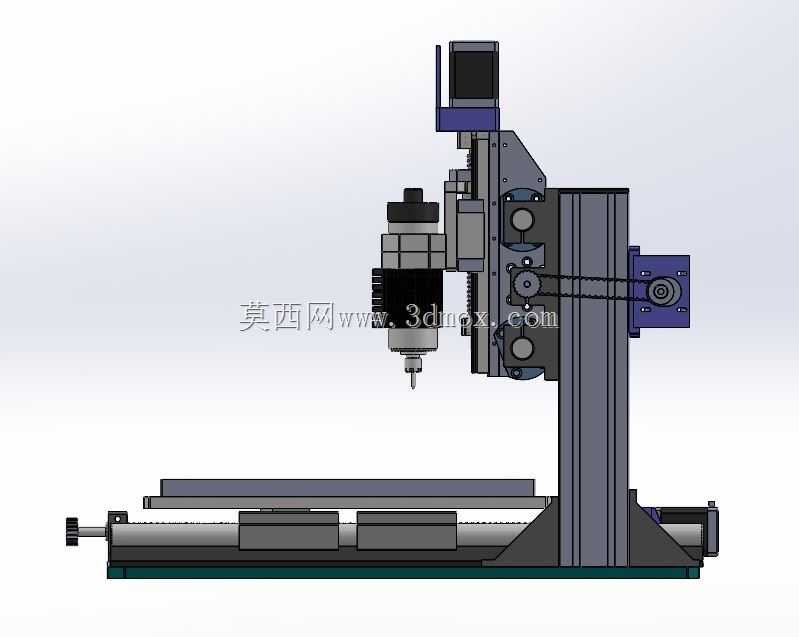

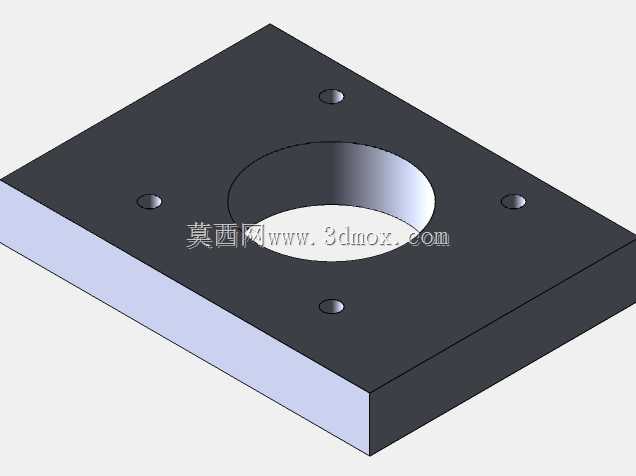

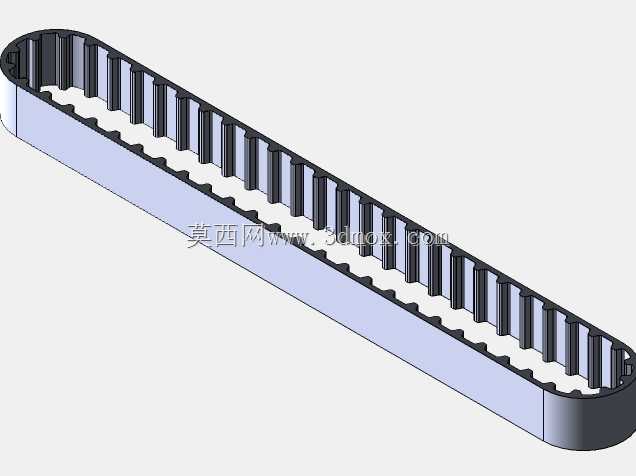

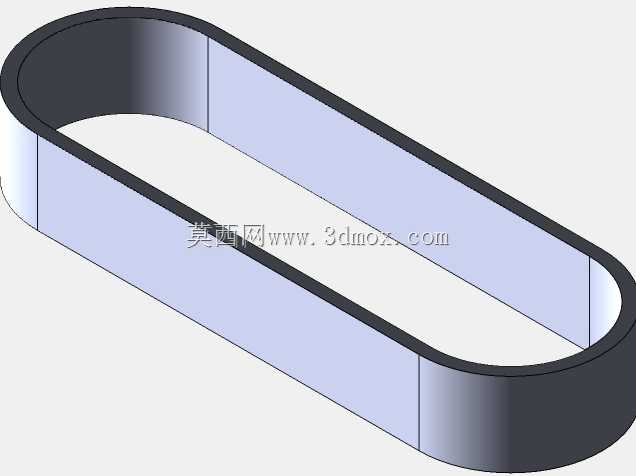

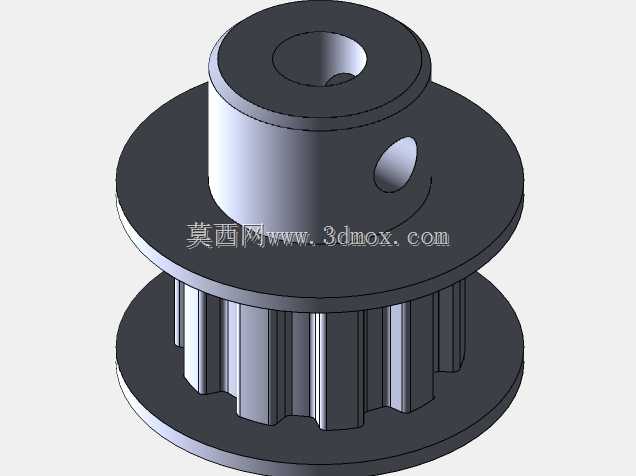

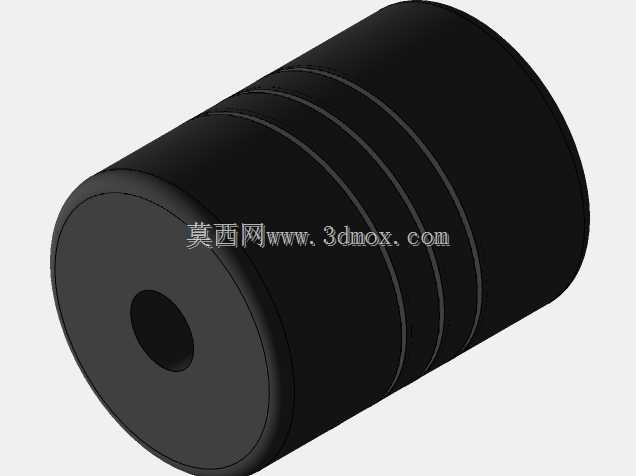

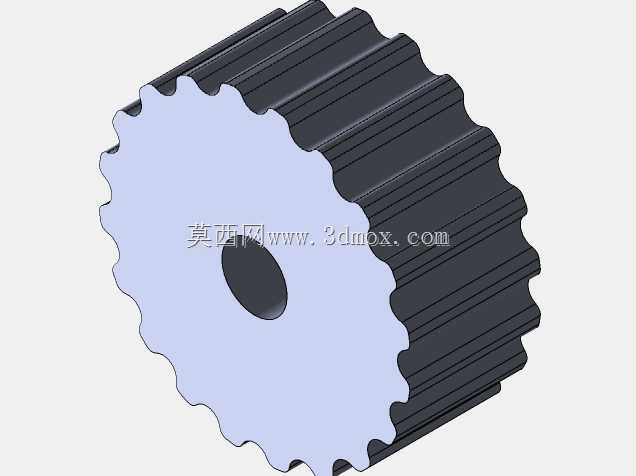

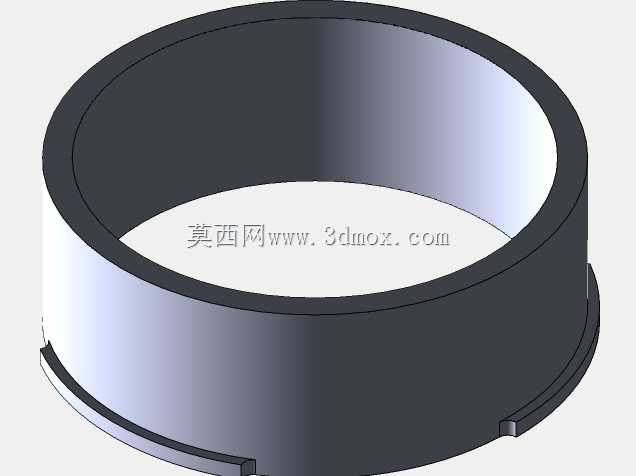

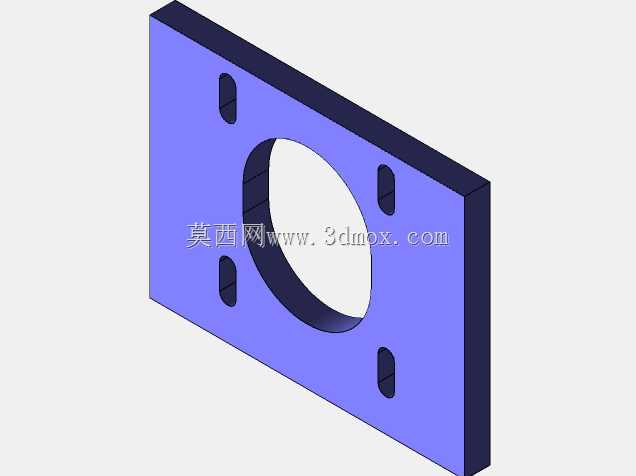

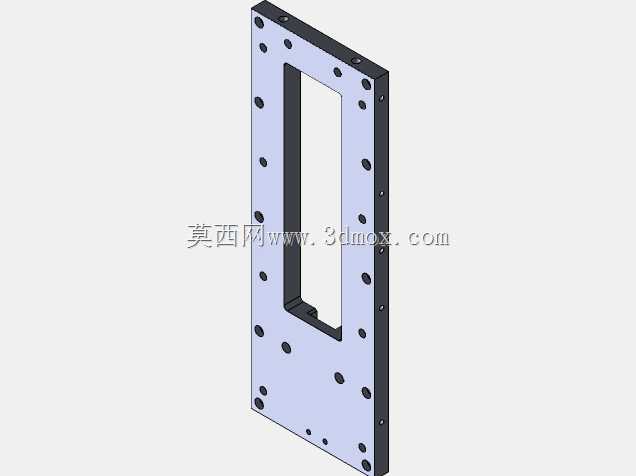

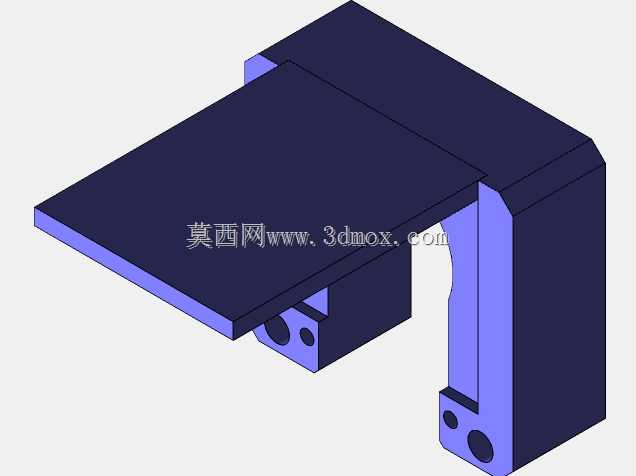

  Z向滑座挂载在X向溜板上,垂直方向布置直线导轨与滚珠丝杠,主轴组件固定在Z向滑座前端,主轴侧面加装散热鳍片结构,持续加工时可快速带走主轴运行产生的热量,避免热变形影响加工精度;三个进给轴的驱动端均预留步进电机安装法兰位,可直接匹配对应规格的步进电机,通过联轴器与丝杠直连,传动链短、反向间隙小。整机包含七十余个实体加工零件,所有结构件的安装孔位、配合面均按照实际机加工工艺建模,导轨、丝杠、轴承、紧固件等标准件的装配关系完全还原实际装配逻辑,不存在干涉错位问题。

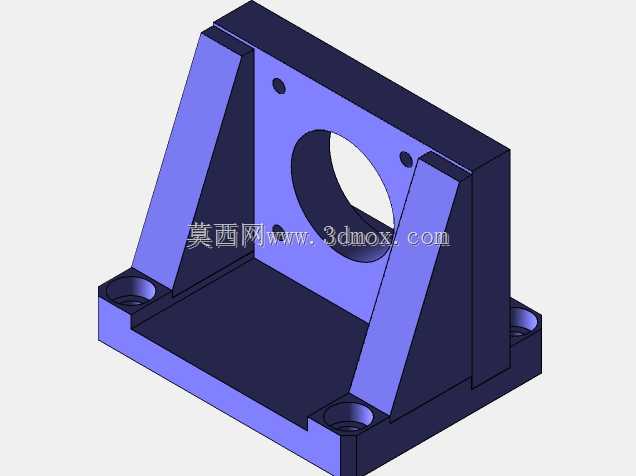

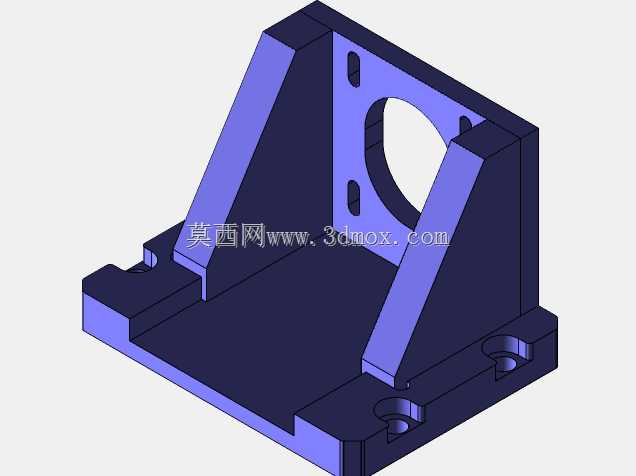

  设计过程中优先考虑了小型铣床的刚性需求:龙门框架的三角形加强筋布置在立柱与底板连接位置,抵消切削过程中产生的倾覆力矩;各轴的导向件跨距合理分配,避免滑座移动时出现偏载;主轴的伸出长度控制在合理范围,降低Z轴悬臂带来的刚性衰减。设备运行时,X轴带动主轴完成横向进给,Y轴带动工件完成纵向进给,Z轴带动主轴完成垂直进刀,三个轴联动即可走刀完成复杂轮廓的加工,整体结构拆装维护便捷,日常保养时可直接拆开护板对丝杠、导轨加注润滑脂,适配小批量多品种的柔性加工需求。
