双轴驱动工业碎纸撕碎设备结构

　　该设备属于双轴式碎纸撕碎装备，主要面向废纸、纸板、轻薄文件资料及部分柔性工业废料的粗碎处理场景，常见于造纸回收线、保密销毁中心、包装废弃物处理车间以及资源再生企业的前段工序。设备工作时，物料由上方敞口进料区落入两排相对旋转的刀轴之间，刀片通过剪切、撕扯和挤压作用将成叠纸张、纸箱边角料破碎成较小条状或片状，便于后续输送、打包、制浆或集中处置。

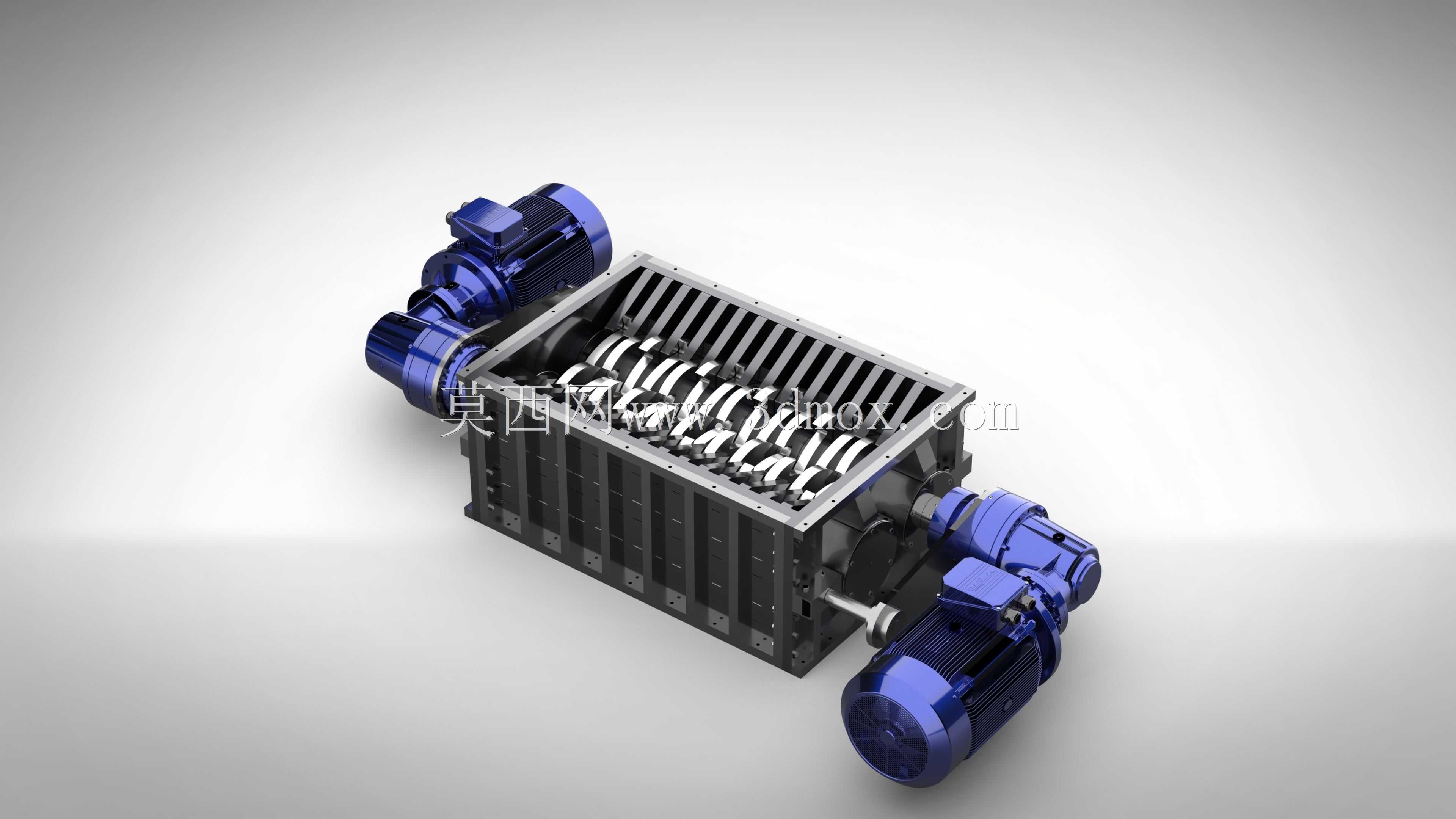

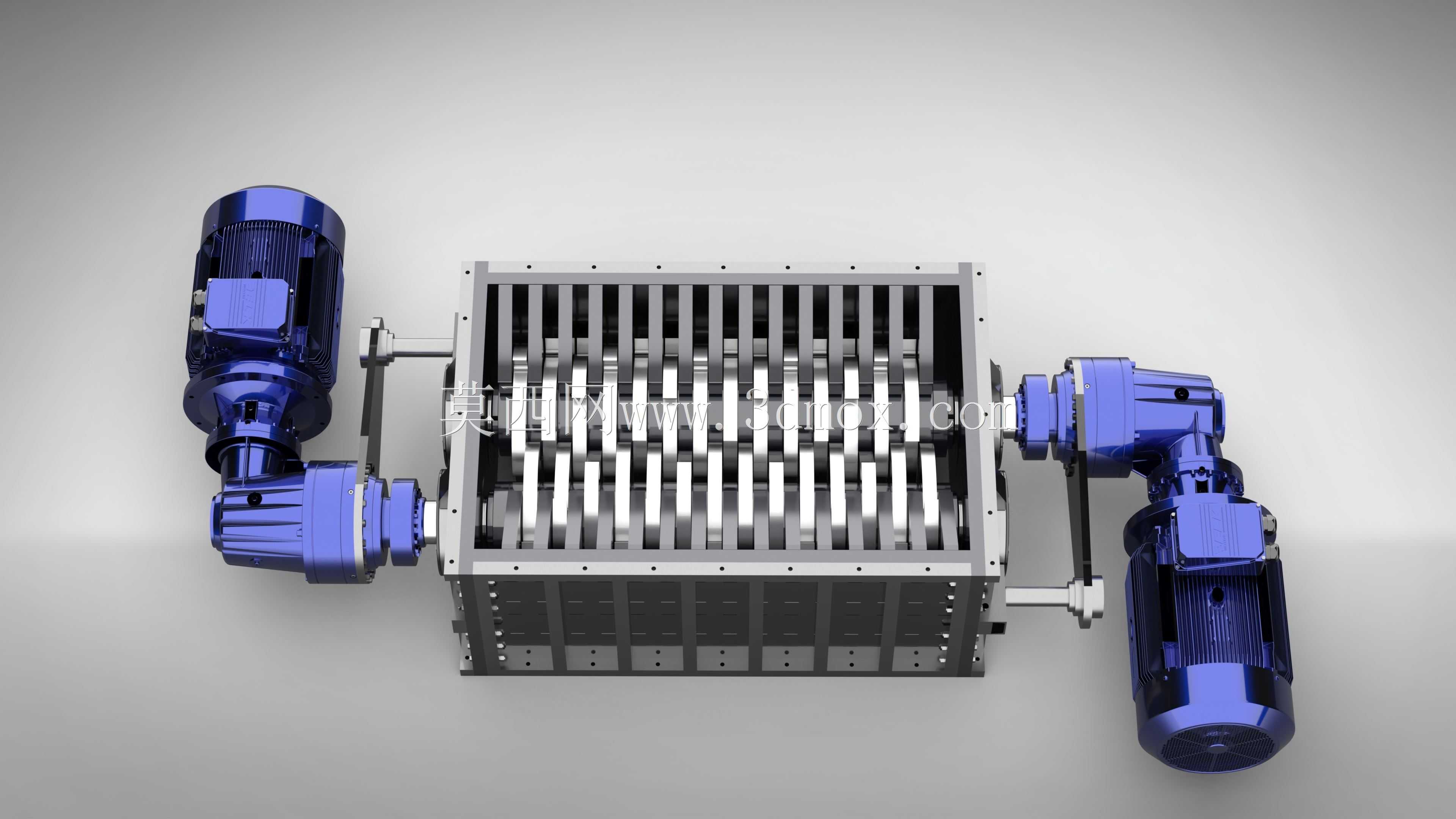

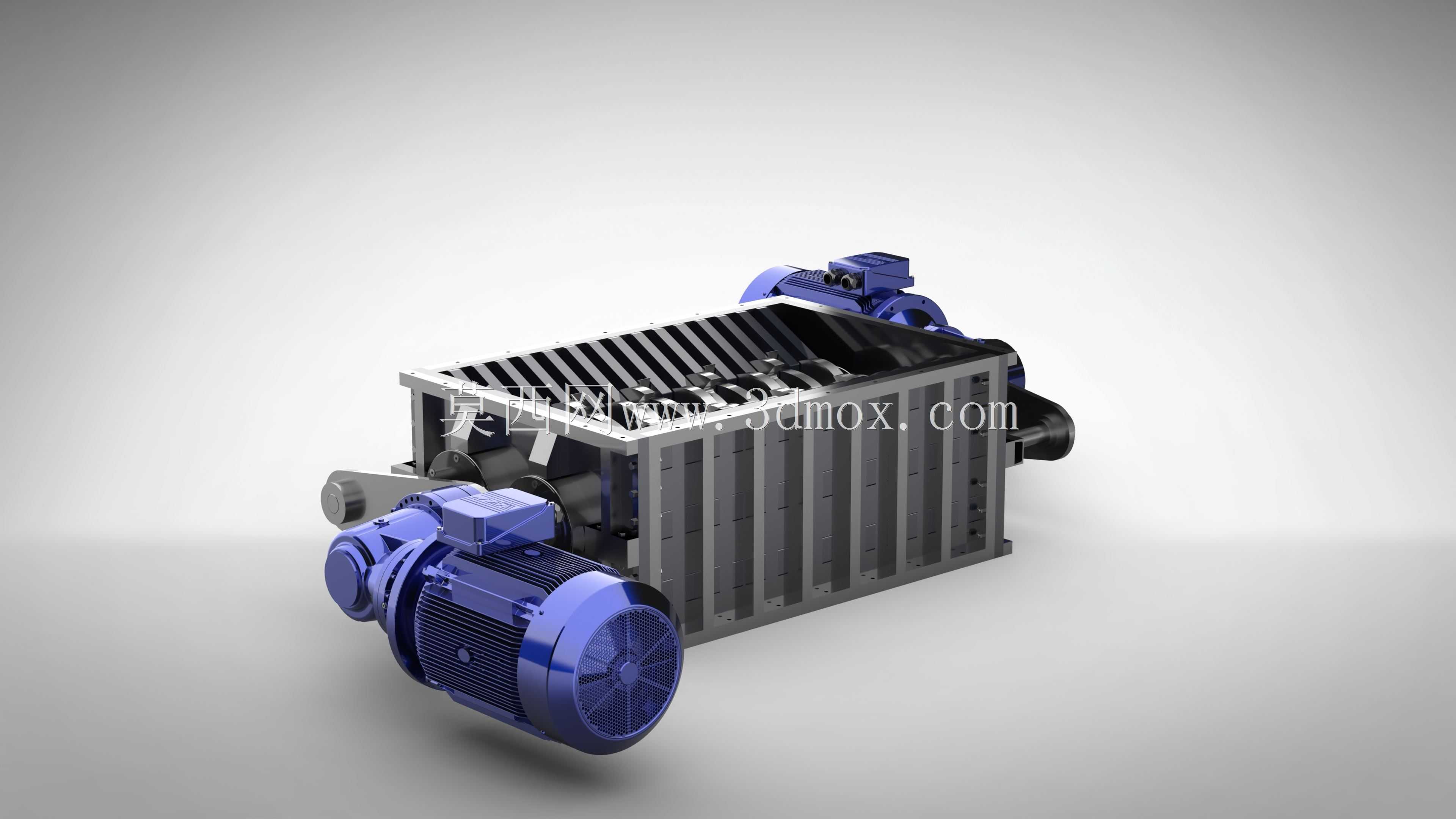

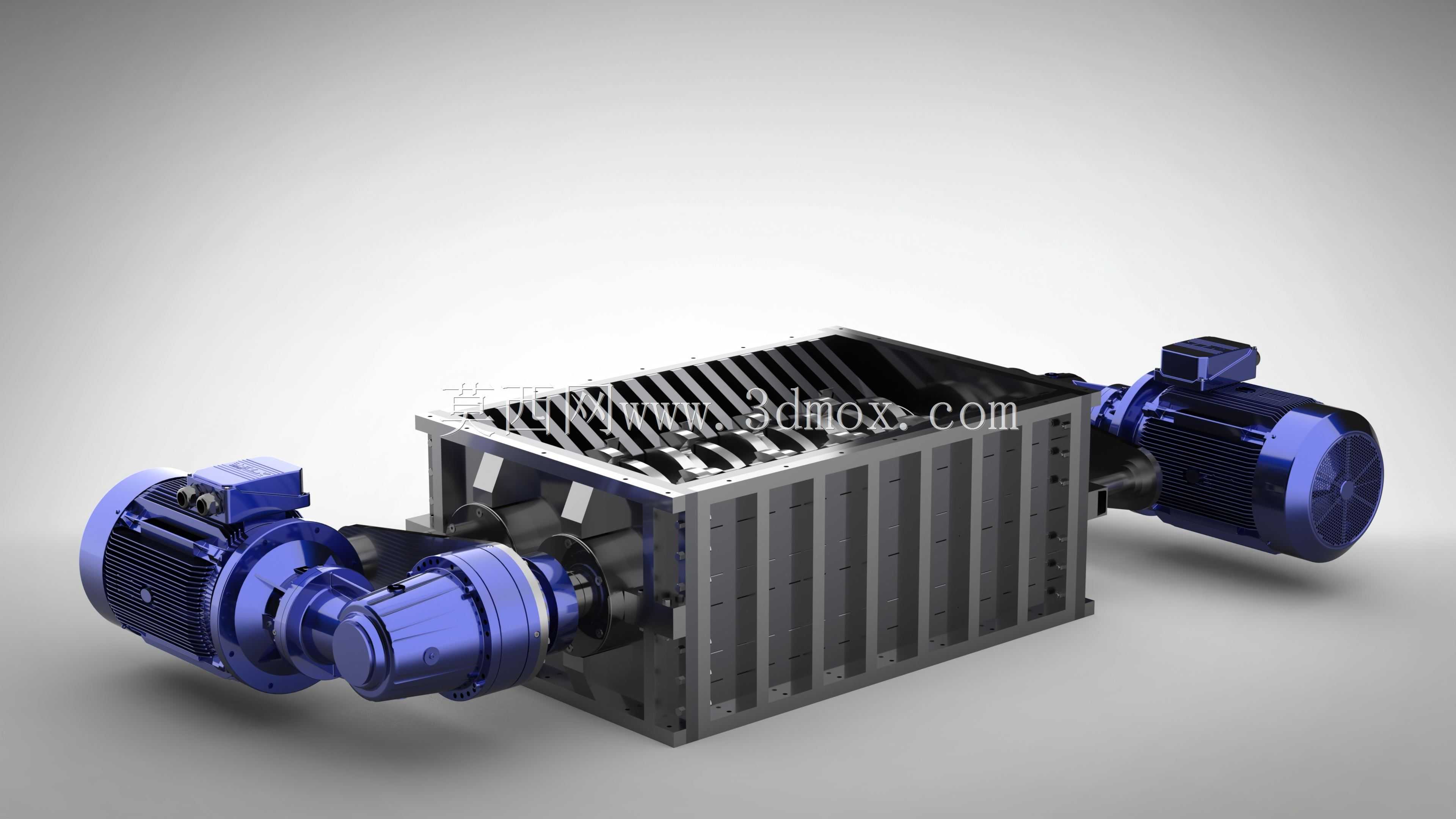

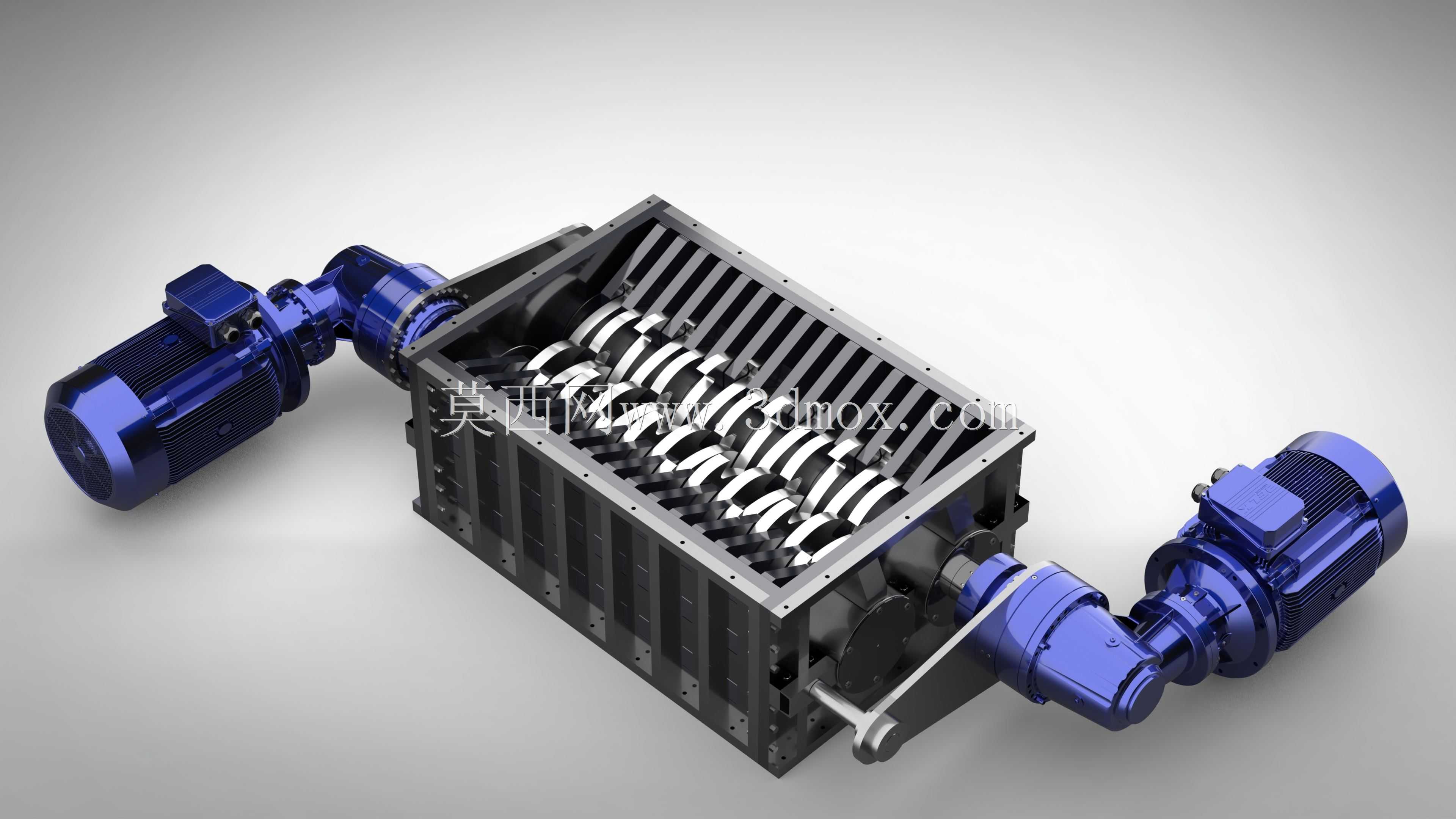

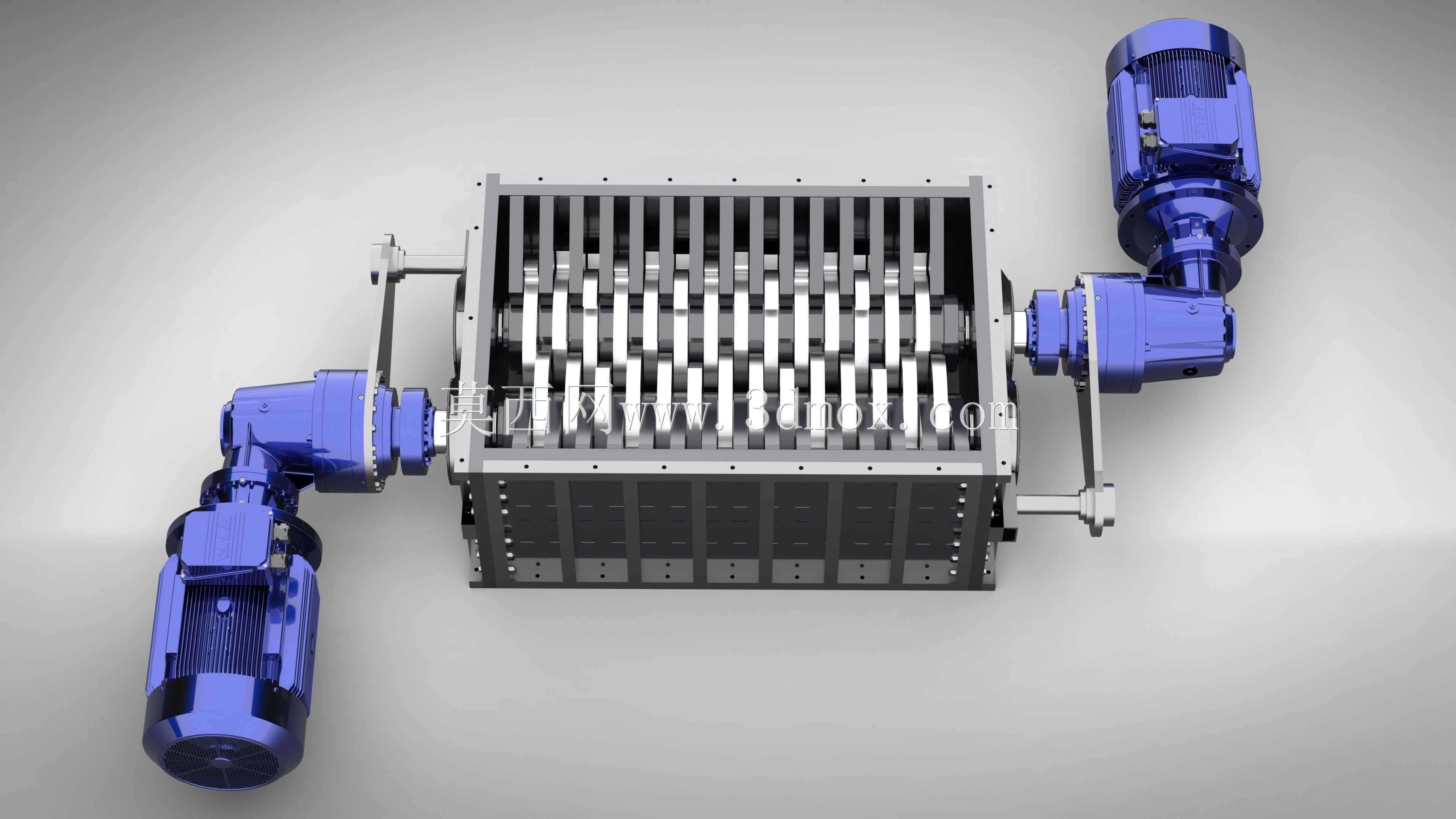

　　结构布置上，主机采用中间破碎箱体加两侧独立驱动的形式。箱体上部为开放进料区域，侧壁由多块竖向加强板和横向框架组成，既形成物料容纳空间，也承担刀轴工作时产生的冲击载荷。破碎腔内部布置两根平行刀轴，轴系通过轴承座支承在箱体两侧，端侧设置联轴器与减速机构连接。两侧驱动单元由电动机和减速机组成，能够提供较低转速和较大输出扭矩，适合碎纸过程中负载波动明显、物料偶尔堆叠卡滞的工况。

　　设计思路重点在于低速大扭矩与维护便利性的平衡。双电机、双减速机分置两端，可以缩短单根轴的传动链，使动力输入更直接；箱体外侧的加强筋沿受力方向布置，可减少厚壁板材的无谓增重，同时提高抗扭和抗弯刚度。上部进料口保留较大开放面，方便人工投料或与输送设备衔接；下部则预留破碎后物料排出空间，可对接集料箱、皮带输送机或风送系统。轴承及传动部件位于破碎腔外侧，能够降低纸屑粉尘进入轴承和联轴器的风险。

　　从安装边界看，设备整体呈长条形布局，长度方向需要同时考虑主机箱体、两端减速机和电机的检修空间；宽度方向应预留刀轴抽装、轴承座维护以及侧面护罩拆装位置；高度方向则要保证上方投料高度与下方出料设备衔接。基础设计时应关注整机满载启动和刀片咬合冲击带来的动载，地脚支撑宜落在刚性混凝土平台或钢制机架上，并在电机、减速机附近设置维护通道。

　　三维结构中，箱体框架、刀轴、轴承座、联轴器、减速机、电动机和上部进料腔之间的装配关系表达清晰，适合用于撕碎设备方案评审、布局校核、外购件选型参考以及破碎生产线前期布置。
