Type-C接口锂电池线性充电模块

　　在便携式电子设备与小型智能硬件的开发过程中，锂电池充电管理往往是结构与电气协同设计中最容易被忽视却又直接影响整机可靠性的环节。这款充电模块以极小的板卡体积集成了Type-C输入接口、充电管理芯片、功率电感周边阻容元件以及充电状态指示电路，面向需要内置或外挂充电功能的小型设备提供一套可直接套用的硬件方案。

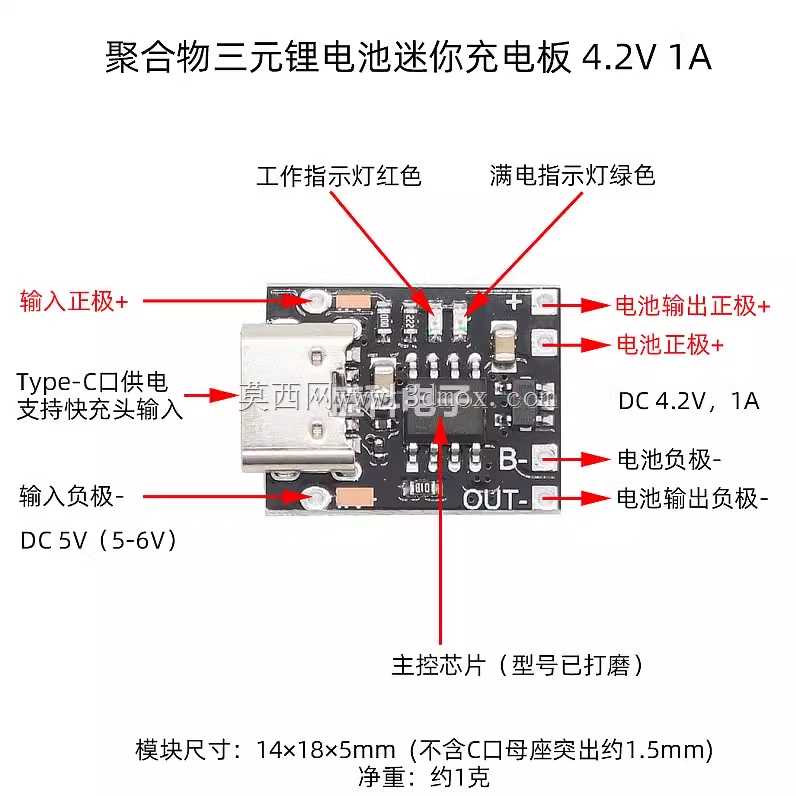

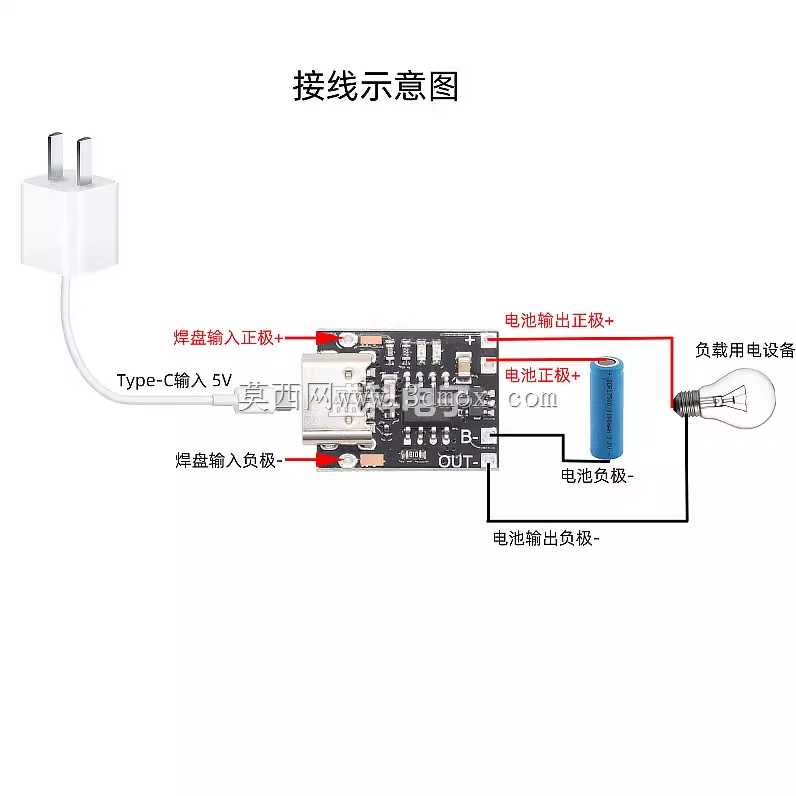

　　从实际用途看，该模块定位于单节三元锂电池的恒流恒压线性充电场景，输入电压兼容5至6伏供电，可由常见PD快充头、移动电源或USB口直接取电，输出充电电压4.2伏，充电电流设定在1安量级。线性充电拓扑省去了外置开关功率管与复杂电感布局，板上元件数量少、布线简洁，适合对成本敏感、空间紧凑而充电功率需求不高的产品，例如手持小工具、穿戴外设、小型传感器节点、玩具与教学实验平台。

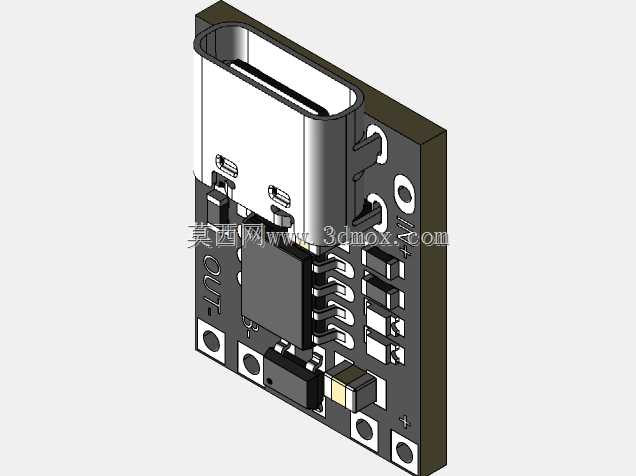

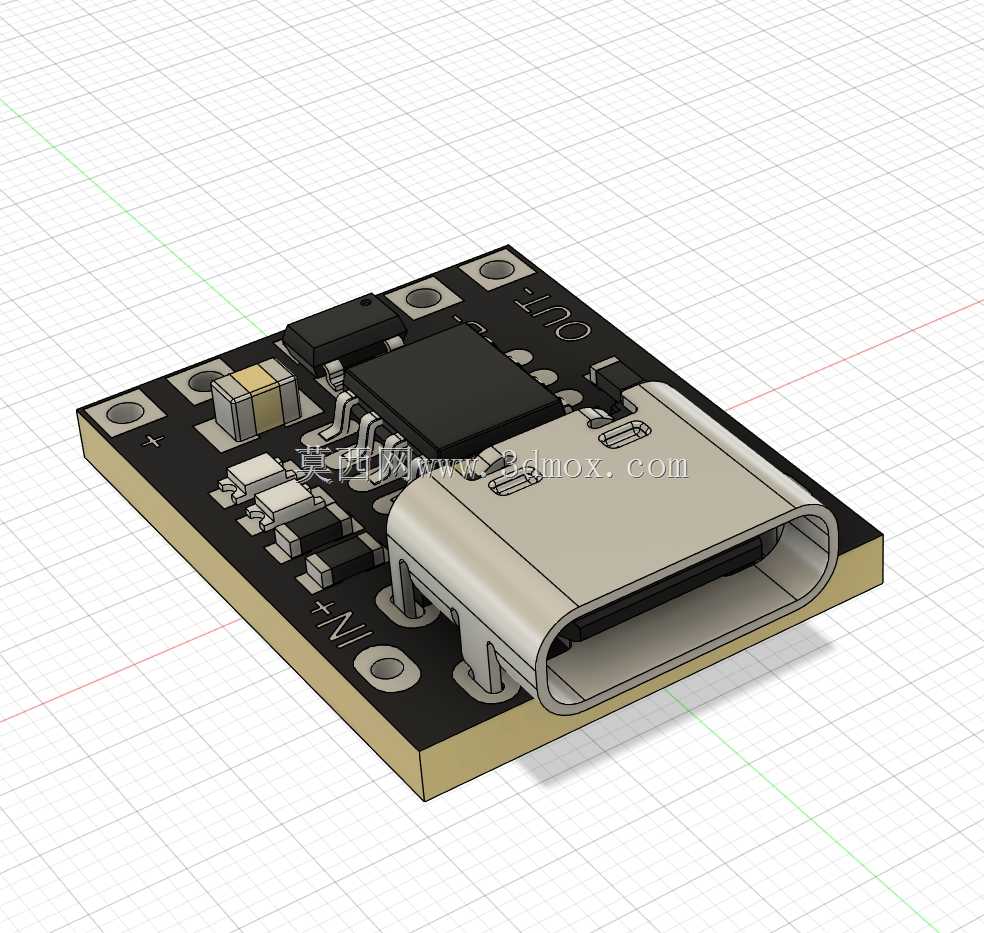

　　板卡布局上，Type-C母座采用卧式贴装方式置于板端，金属外壳通过焊点与PCB牢固连接，插拔时的侧向力能够分散到焊盘与基板上，降低接口松脱风险。主充电芯片布置在板卡中部，周边去耦电容、采样电阻与指示灯按信号流向紧凑排列，电源走线短而宽，有利于减小线损与发热。基板四角预留安装孔，可通过螺钉固定在壳体内部，也可借助铜柱叠加在主控板上方；板边丝印标注极性与功能位，装配时能够快速识别电池正负极与输入方向。

　　结构设计时需要重点关注接口的插拔空间与散热边界。Type-C母座开口应与外壳开孔对齐，预留插头插入深度与手指操作余量，避免外壳干涉导致线缆无法完全到位。充电芯片在1安电流下存在一定功耗，密闭壳体内应保留芯片上方的空气流通路径，必要时在对应壳体区域开设散热孔或让芯片贴近导热垫。板卡厚度、元件最高高度与接口外形共同决定了整机内腔的最小高度，堆叠设计时应将最高元件与外壳加强筋错位布置。

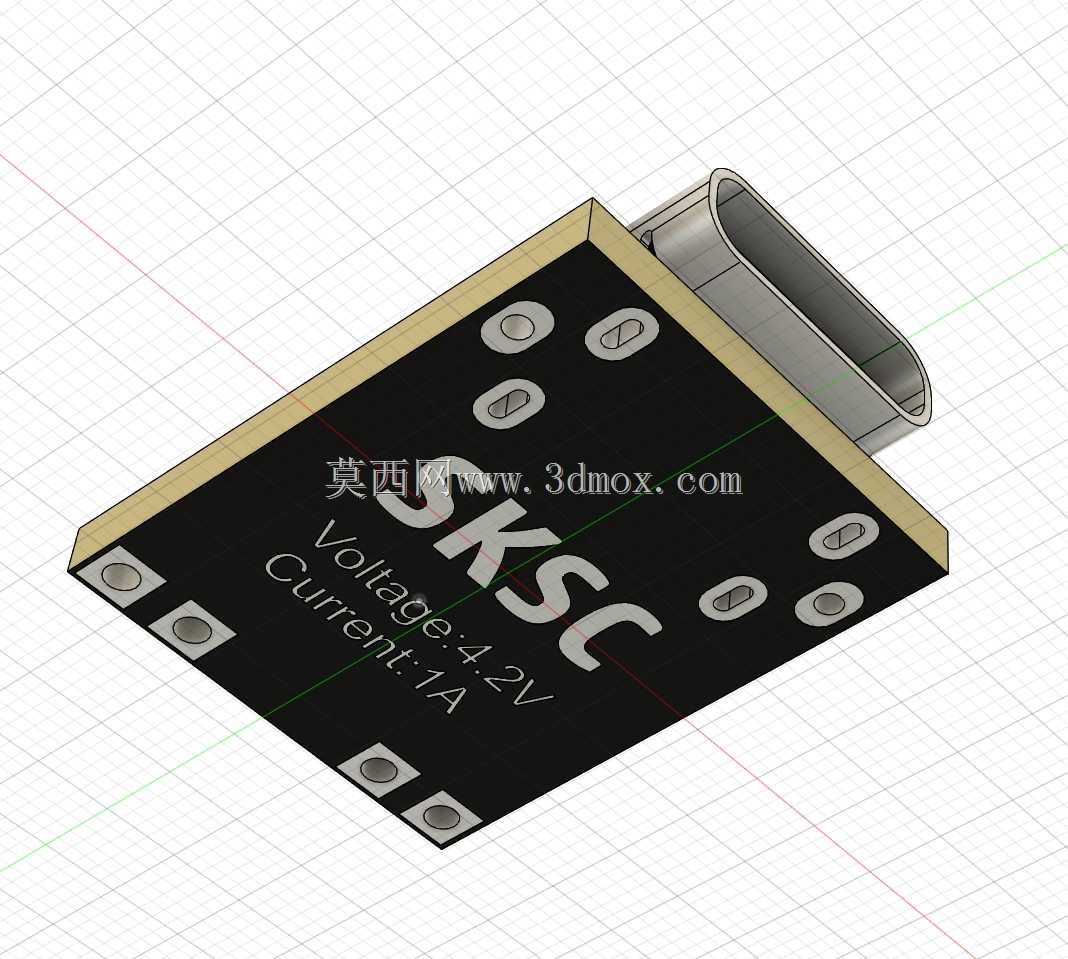

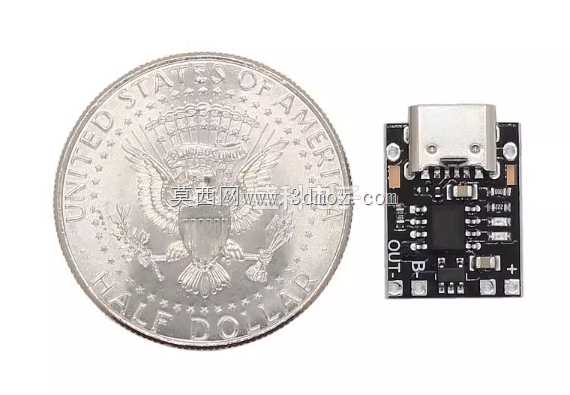

　　安装边界方面，模块整体呈薄型长方形，PCB基材配合镀金焊盘具备良好的可焊性与平面度。四角孔位可承担机械固定，焊接电池线时应注意走线远离Type-C金属外壳，防止磨破绝缘。对于需要频繁拆装的样机，可在孔位处增加绝缘垫圈，避免螺钉与背面焊点短路。整机布置中建议将模块放在靠近外壳开口的位置，缩短插拔路径，同时让发热元件远离电池本体，提升长期充电的安全性与稳定性。
