18650型锂离子电芯结构三维设计

　　这款18650规格圆柱锂离子电芯的三维结构设计，完全围绕量产电芯的实际装配逻辑与应用场景搭建，没有做多余的艺术化修饰，所有结构特征都对应实际生产中的工艺要求与使用需求。从应用端来看，这类电芯是目前便携储能、消费电子、小型动力设备领域应用最广泛的圆柱电芯规格，小到手持电动工具、笔记本电脑电池组，大到便携储能电源、低速两轮车的电池模组，都大量采用该规格电芯作为基础储能单元，做这个模型的初衷，就是给电池包结构设计、BMS配套开发的工程师提供精准的电芯外形与接口参考，避免设计过程中出现安装干涉、尺寸匹配错误的问题。

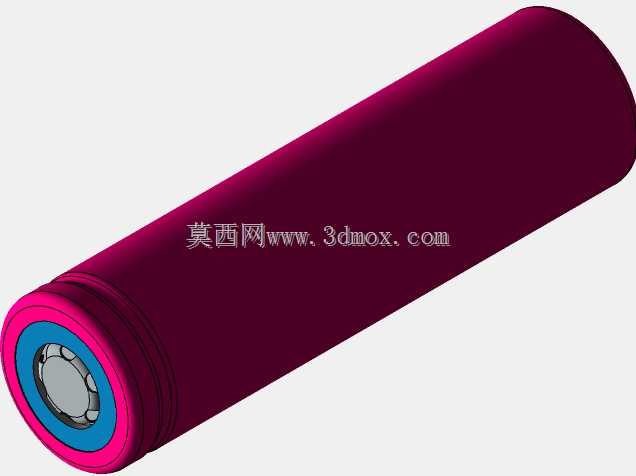

　　从结构设计思路来看，整个模型完全还原了量产钢壳圆柱电芯的分层结构：最外层是深冲成型的镀镍钢壳，也就是模型呈现的紫红色主体部分，钢壳壁厚控制在0.3mm左右，既保证足够的结构强度承受电芯内部的轻微膨胀应力，又不会占用过多内部空间影响能量密度；钢壳靠近正极的一端做了一圈滚槽结构，这个特征在模型上有精准还原，滚槽的作用是卡住内部的绝缘密封圈与正极盖帽组件，实现壳体的密封，同时隔绝正极盖帽与钢壳（负极）的电气连接，滚槽的深度、宽度都严格按照量产电芯的实际尺寸绘制，做电池PACK设计的时候，这个位置是电芯直径最大的区域，相邻电芯排布的间隙必须预留足够的余量，避免滚槽位置互相挤压导致密封失效。

　　正极一端的结构做了分层还原，最外层是粉色的绝缘垫片，套在钢壳端部，作用是防止电池组组装过程中正极盖帽与相邻电芯的钢壳发生短路，绝缘垫片的内径刚好匹配正极盖帽的外径，外径略大于钢壳直径，组装的时候可以直接卡装到位；中间的蓝色部件是正极盖帽的密封基座，内部集成了PTC过流保护元件与泄压阀结构，当电芯内部因为过充、短路出现温度升高、压力过大的情况时，PTC元件会因为温度升高电阻骤增切断回路，压力超过阈值时泄压阀会破裂释放内部压力，避免电芯发生爆燃，这些内部的功能结构虽然在外观上不可见，但在建模的时候都按照实际的堆叠关系做了简化还原，方便工程师理解电芯的安全结构逻辑；最中心的灰色部分是正极引出端，也就是实际使用中接触导电的部位，表面做了平整处理，保证与电池组镍片焊接或者弹片接触的时候导电可靠。

　　外形尺寸与安装边界方面，模型严格遵循18650电芯的标准尺寸规范：主体直径18mm，总长度65mm，这也是18650命名的来源，正极盖帽突出钢壳端面的高度为0.8mm，负极（钢壳底部）的平整度控制在0.1mm以内，这些尺寸都是电池PACK设计的核心基准。在做电池排布设计的时候，相邻电芯的中心距不能小于18.5mm，除了要预留钢壳本身的尺寸公差，还要考虑绝缘垫片的厚度以及点胶、套热缩膜的空间；电芯两端的焊接区域，正极的可焊接直径范围是5-8mm，负极的可焊接区域是整个钢壳底部平面，设计镍片的时候不能超出这个范围，否则容易接触到绝缘部位导致虚焊或者短路。另外，模型还原了钢壳表面的轻微拔模斜度，实际生产中钢壳是深冲成型的，从开口端到底部有微小的直径递减，这个斜度虽然只有不到0.1度，但在做高精度夹具设计的时候必须考虑进去，否则会出现电芯装夹不到位的问题。

　　从实际使用的角度来说，这个模型可以直接用于电池模组的结构干涉检查，比如设计电池支架的时候，可以直接导入模型验证支架的卡槽尺寸是否匹配，电芯装入后有没有和BMS电路板、连接镍片、外壳结构发生干涉；也可以用于热仿真分析的基础模型，钢壳的圆柱曲面是电芯的主要散热面，模型的曲面精度足够支撑热仿真的网格划分，帮助工程师优化电池组的散热通道设计。建模过程中特意规避了实际电芯表面的喷码、包装膜等非结构特征，只保留核心的装配结构，避免导入装配体的时候出现多余特征影响软件运行效率，同时所有的配合面都做了公差适配的预留，和实际量产电芯的安装边界完全一致，不需要二次修改就可以直接用于结构设计工作。
