农用后置液压平地刮土整平机具

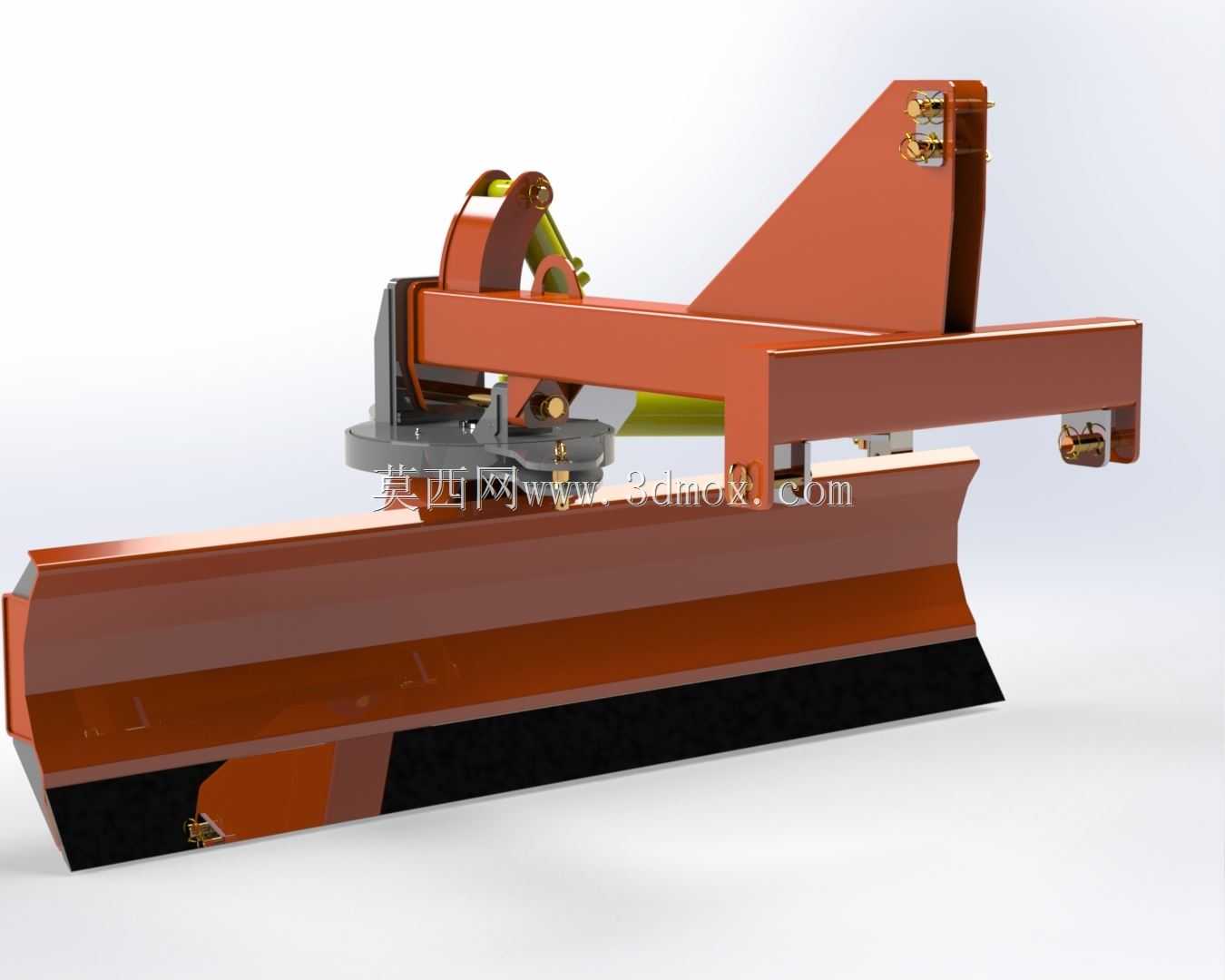

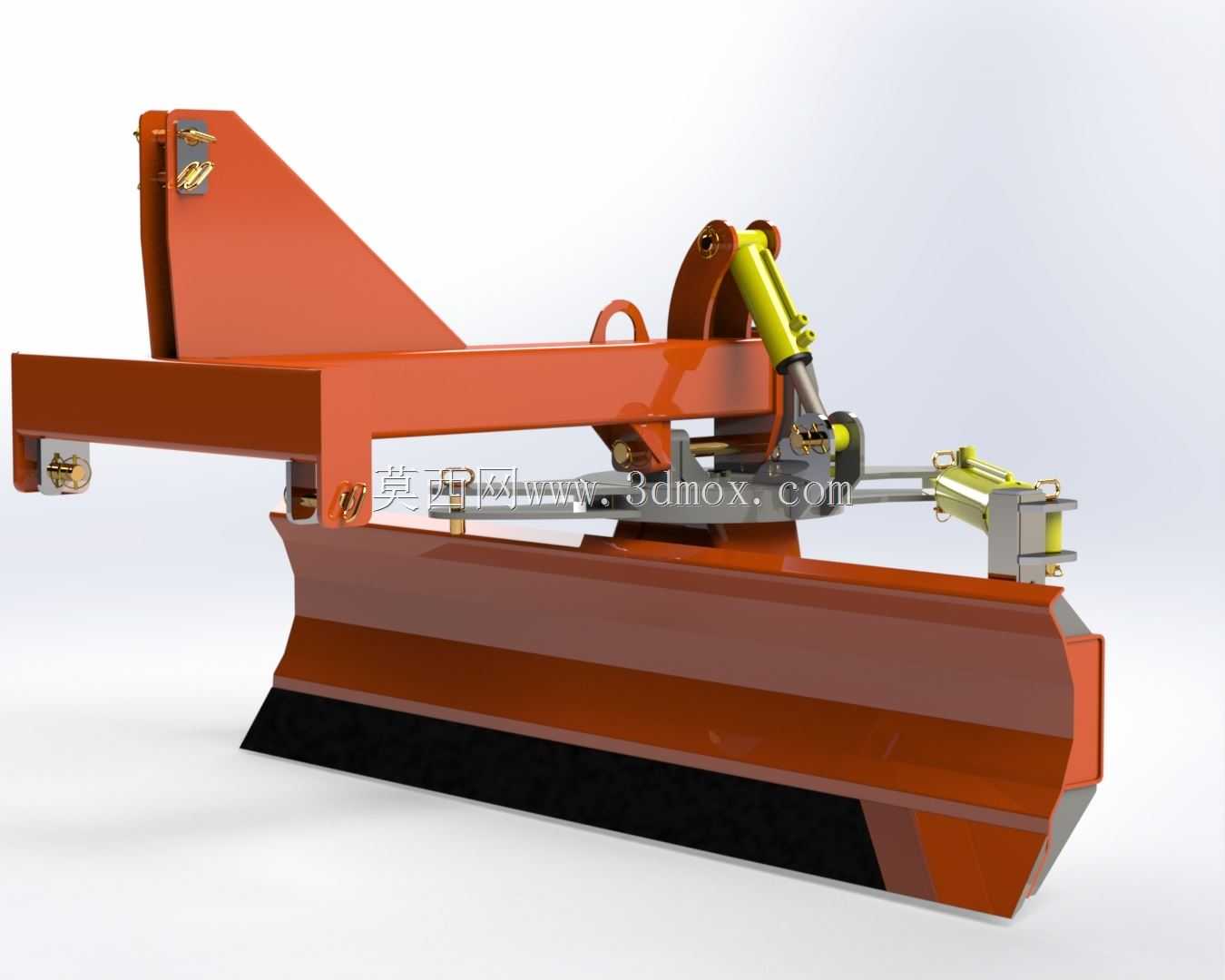

　　该机具属于拖拉机后置悬挂式农田整平作业装置，主要用于耕地翻耕后的地表找平、田埂修整、沟渠边坡整理以及晒场、牧场、大棚地块的粗平作业。整机采用长箱形刮土梁作为执行主体，刮土板长度方向覆盖2200毫米作业幅宽，竖直方向有效刮削高度约500毫米，单次走行即可完成较宽条带的土壤推移与摊平，减少重复进地次数。

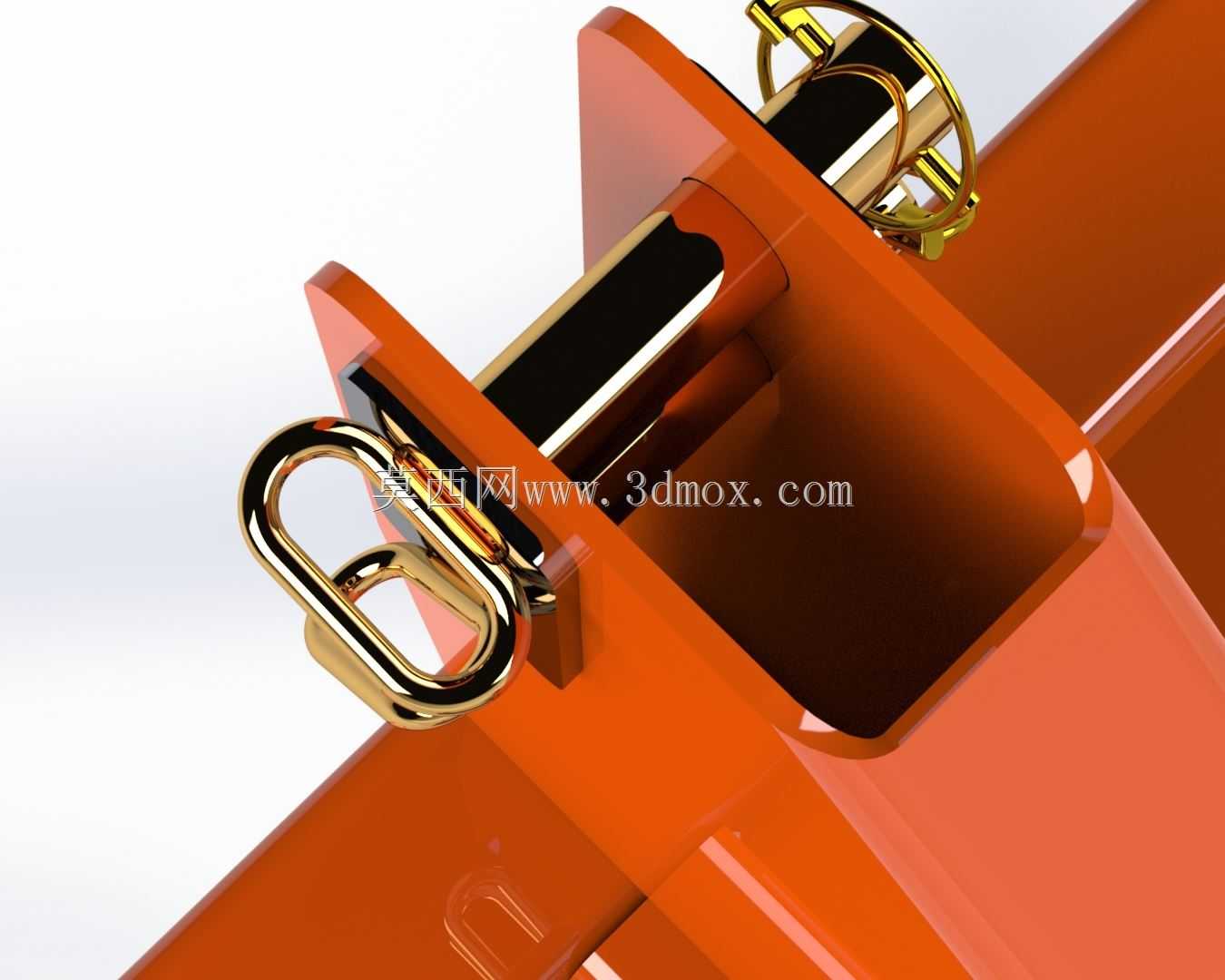

　　结构布置上，主梁与刮土板之间通过回转支承座连接，可在水平方向调整偏转角，使刮土板相对行进方向形成斜置角度，土壤沿板面侧向推移，实现单侧集土、开沟筑埂；竖直方向则由上部举升液压缸控制刮土板入土深度与离地高度，运输状态下可将铲刀抬升至安全高度，避免磕碰田块石块与路面障碍。后置悬挂架按照拖拉机三点悬挂接口设计，上拉杆与两个下拉杆连接点位均保留销轴间隙，作业时随地形起伏产生小幅自适应摆动，避免刚性连接造成铲刀啃土或机架变形。

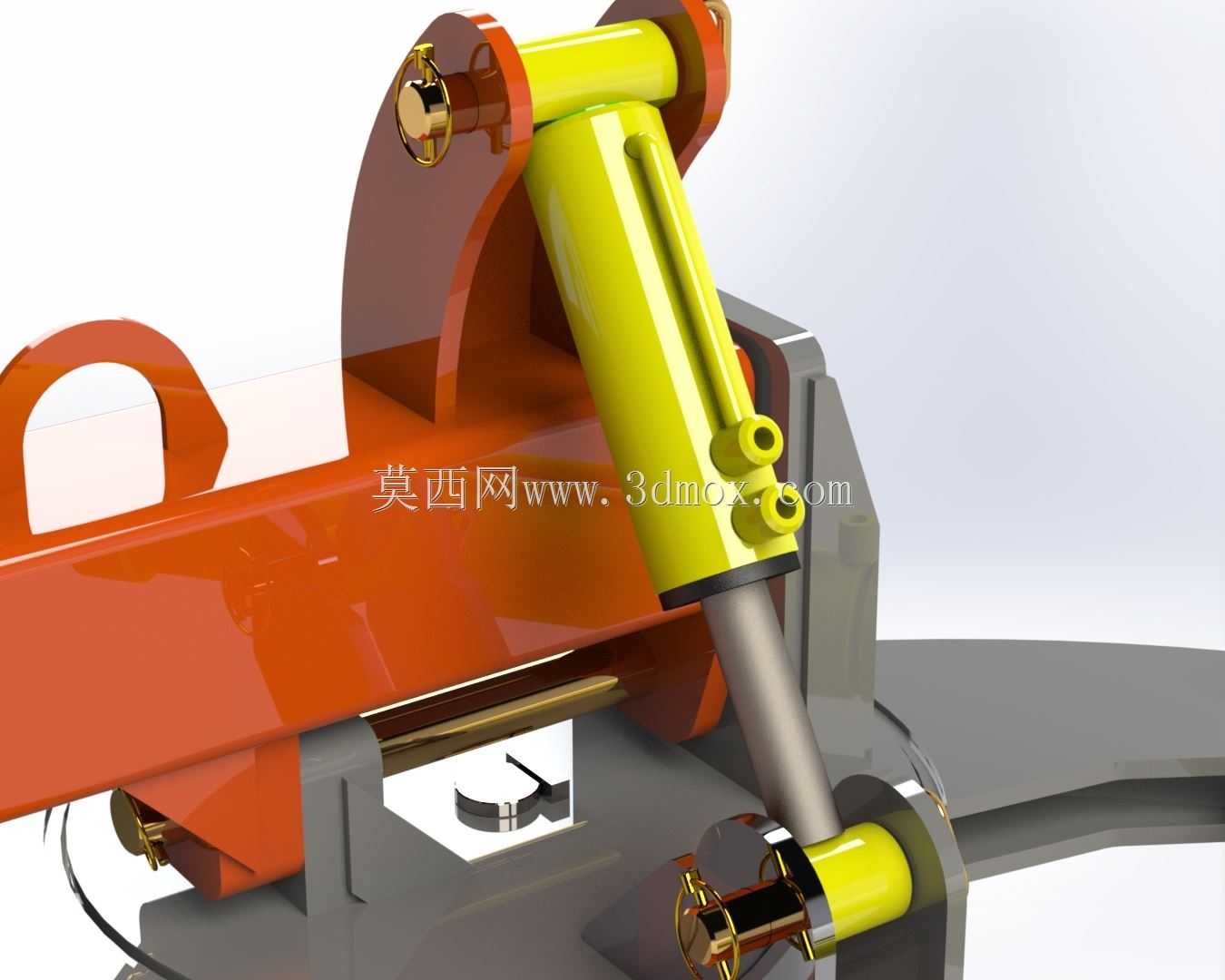

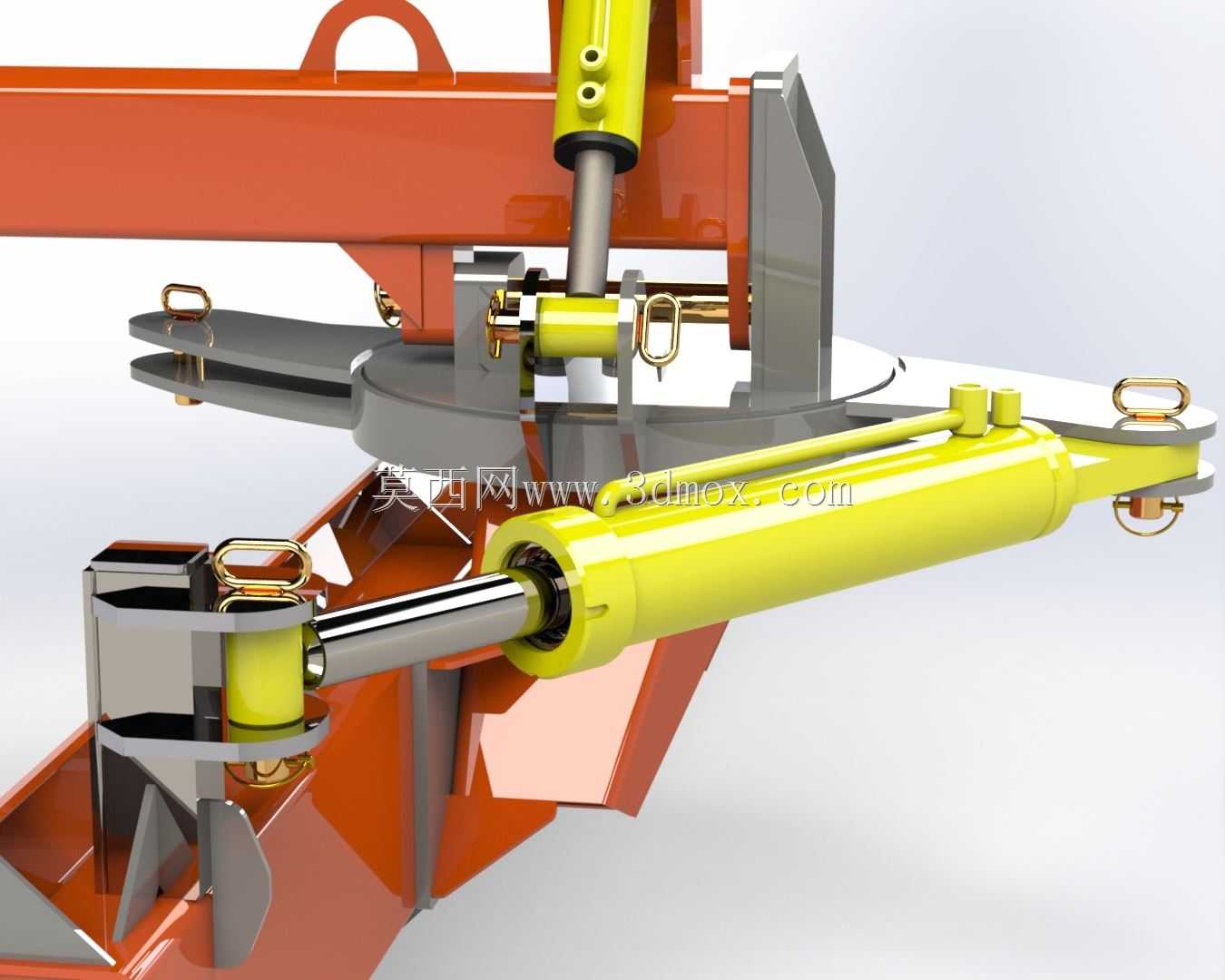

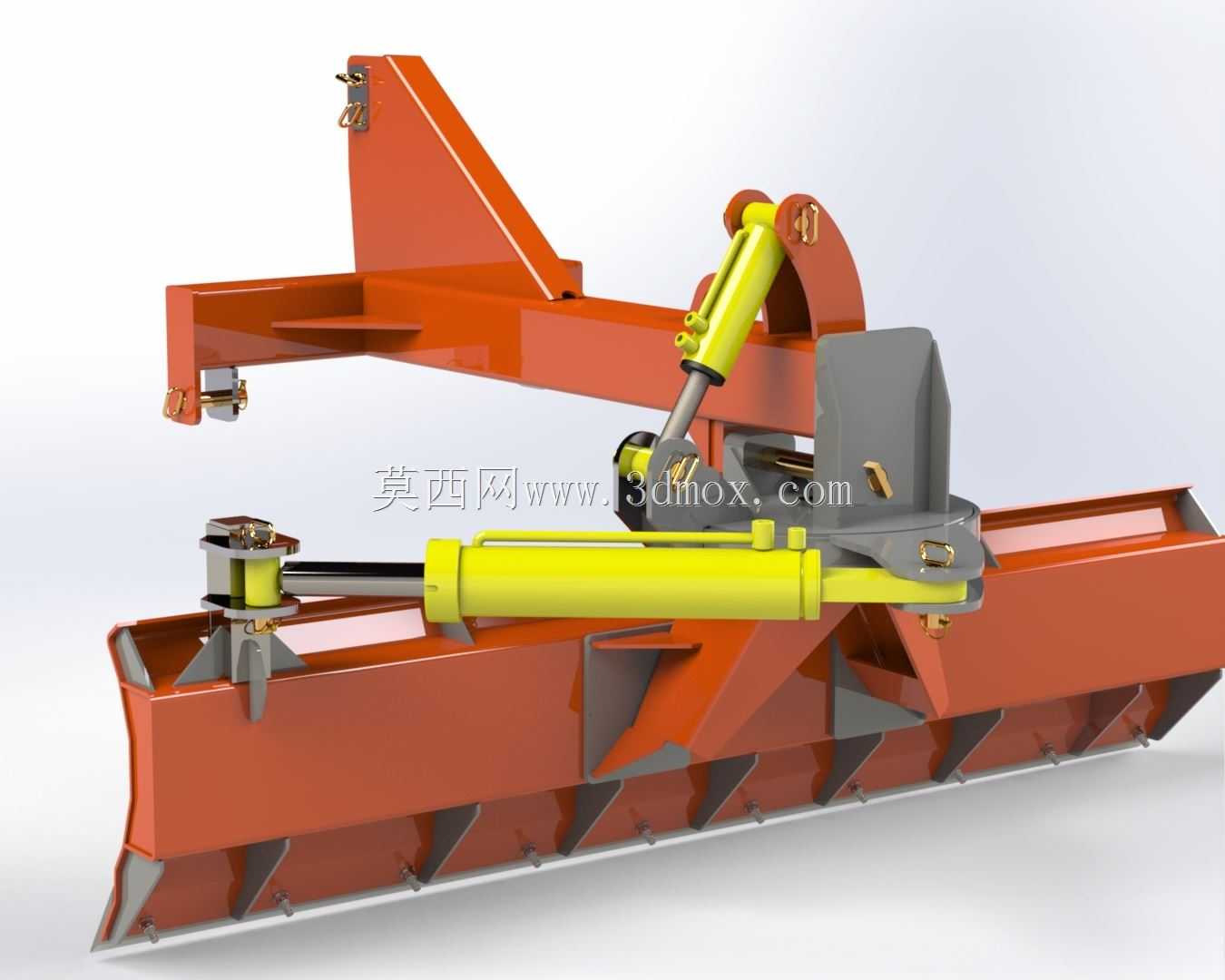

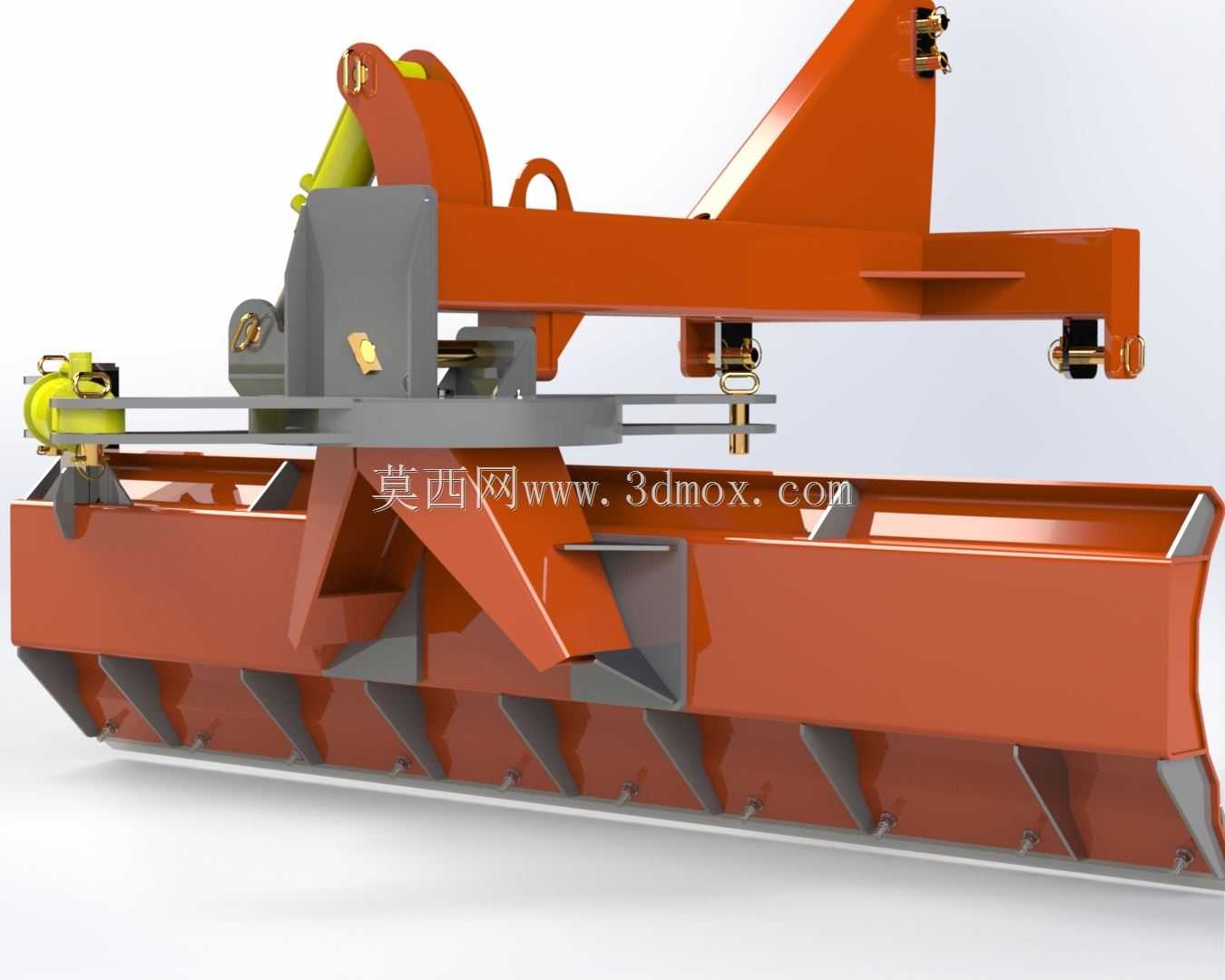

　　从受力路径看，拖拉机牵引力经悬挂架传递至横向主梁，再分流到两侧加强立板与刮土梁；刮土板背部沿长度方向均布多块三角形加强筋，抵消土壤反力产生的弯曲与扭转载荷，刃口部位采用加厚耐磨钢板，长期刮削砂石地块后可单独拆换，不必整体更换铲体。液压油缸两端均采用铰接耳环结构，配合销轴转动补偿行程中的角度变化，缸体旁侧预留液压油管走线空间，可直接接入拖拉机后置多路阀，由驾驶室内手柄控制升降与偏转动作。

　　建模过程中需重点关注悬挂点与拖拉机本体的安装边界：下拉杆连接销中心距、上拉杆安装高度以及油缸缩回状态下整机后悬长度，都要结合配套拖拉机动力段核对，防止转向时后悬挂与轮胎发生干涉。刮土板下刃口在最低工作位置时应保证入土角处于合理区间，角度过大则牵引阻力骤增，过小则土壤难以切入；举升至最高位时，刃口离地间隙需满足道路转移要求。回转座处设置定位销孔，可锁定直行整平、左斜推土、右斜集土等多种作业姿态，适应水田旱田不同整地工艺。整机外形紧凑，机架管材与板件拼焊结构清晰，液压件、铰接点、耐磨刃口等维护位置均预留操作空间，便于农户在田间完成润滑、销轴更换与油缸检修。
