拖拉机挂载式旋切割草作业机具

　　这套挂载式割草机具主要面向果园行间除草、牧场荒草修整、田埂边坡清理以及大面积草坪维护场景，依靠拖拉机后悬挂牵引行进，动力经传动机构传递至切割腔体，带动内部旋转刀盘完成贴地碎草作业。整机采用宽幅扁平切割罩壳作为主体承载结构，罩壳下缘贴近地面，作业时将草株压入切割区域，高速旋转的甩刀将茎秆切断并碎断，碎草直接回落地表覆盖保墒，减少人工清理工序。

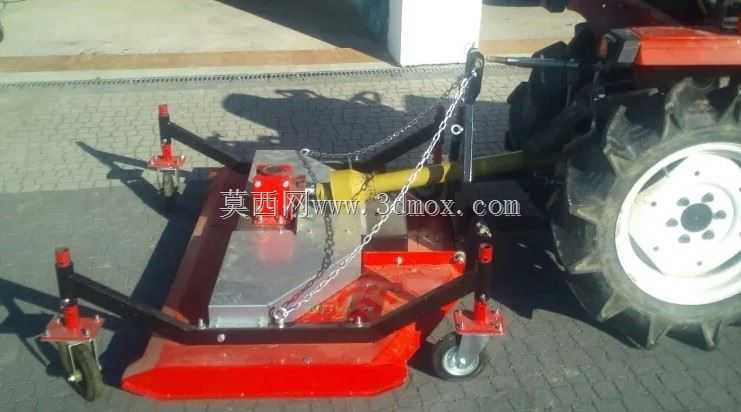

　　机具前端设置三点悬挂连接架，架体采用型钢焊接成型，铰接点位与拖拉机后悬挂拉杆匹配，挂接后可通过液压提升臂控制整机离地高度，转场运输时抬起割台，作业时下放至设定留茬高度。罩壳四周分布四组可调支撑脚轮，脚轮立柱带多档调节孔位，松开紧固件即可上下调整轮体安装位置，以此改变割台与地面的间距，适配不同留茬高度要求，同时在起伏地块行走时支撑轮随地形起伏，避免刀盘磕碰土石。

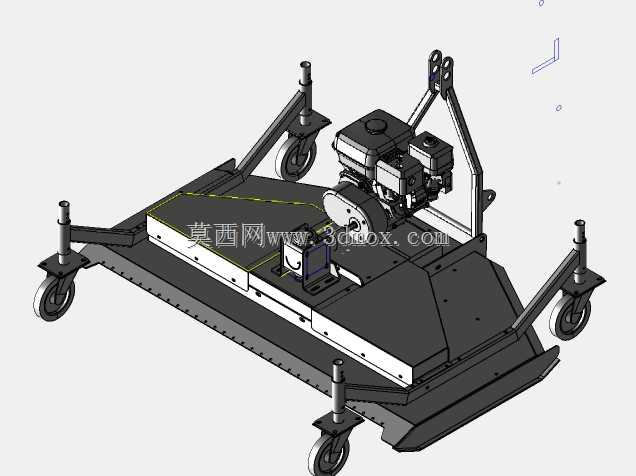

　　动力单元布置在罩壳上方机架平台，发动机输出端通过联轴器连接齿轮减速箱，减速箱输出轴竖直向下伸入切割腔，将动力换向传递给刀盘组件；传动路径短，整机布局紧凑，动力损耗小。机架周边布设防护栏与安装支座，燃油箱、操控拉手均集成在动力侧，日常加注燃油、检修离合部件无需拆解罩壳。切割罩壳采用钢板折弯拼焊，边缘做加厚折边，抵御碎石飞溅撞击，罩壳后侧预留排草间隙，碎草可沿罩壳内壁导流后均匀铺撒，避免积草堵转。

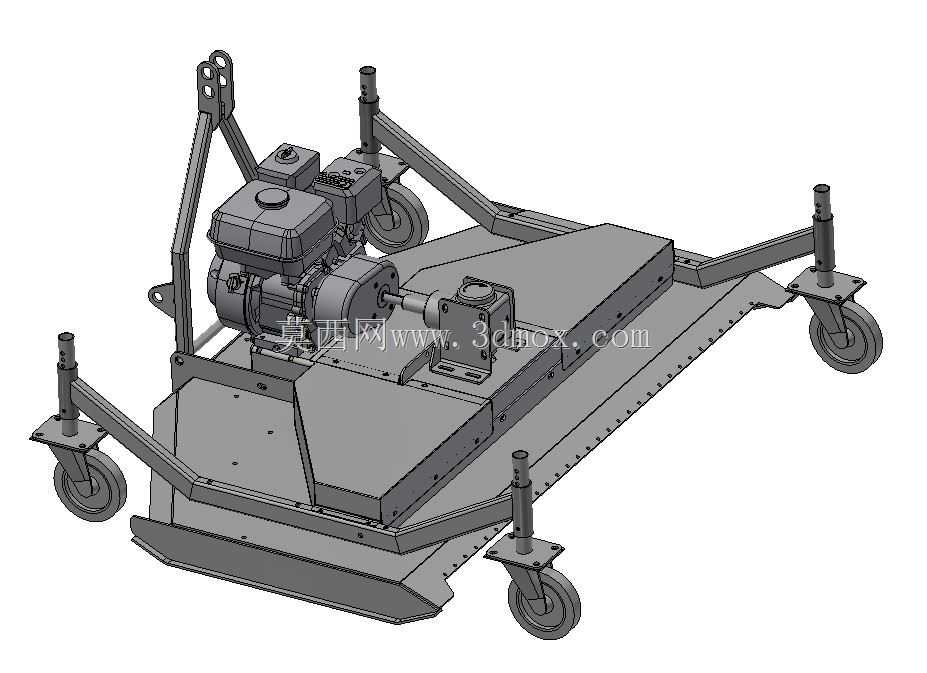

　　外形设计上整机呈低重心宽幅布局，作业幅宽覆盖拖拉机轮距外侧，一次行进可清理大宽度草带；四周支撑轮向外探出，转弯时轮体先接触障碍物，带动割台避让田埂、树桩。安装边界需匹配对应马力段拖拉机后悬挂行程，牵引状态下割台最低离地间隙满足刀盘不刮土，最高提升高度满足道路转场通过性；机架连接孔位预留调节余量，可适配不同轮距拖拉机挂装，传动对接处设置安全护罩，防止杂草缠绕传动轴。

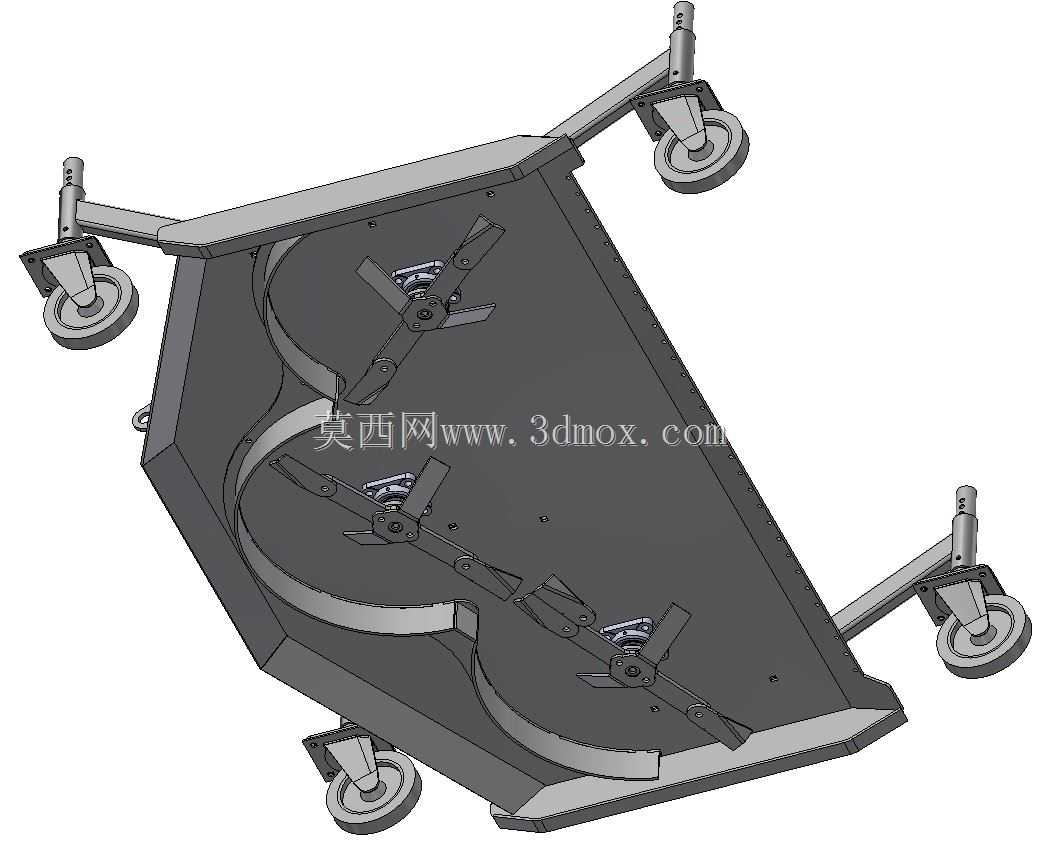

　　结构建模过程中，罩壳曲面按钣金折弯工艺拆分零件，焊接边预留装配公差；脚轮支架、悬挂架均做受力补强，高频冲击部位加厚板材；刀盘腔体内预留刀具安装回转空间，运动部件与壳体之间保留安全间隙，整机拆解后可分部件运输，到场后通过螺栓快速拼装挂接。
