铰接式振动单排马铃薯收获作业设备

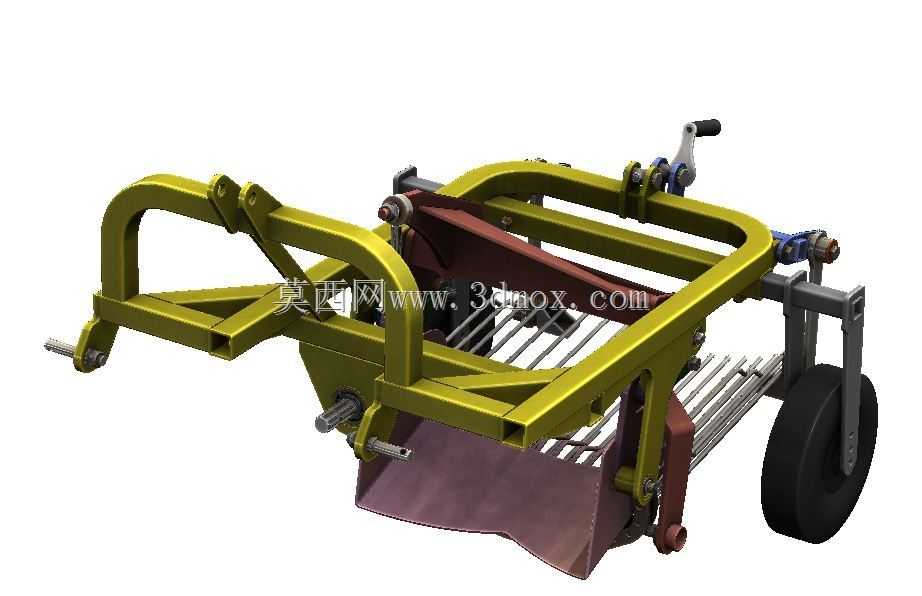

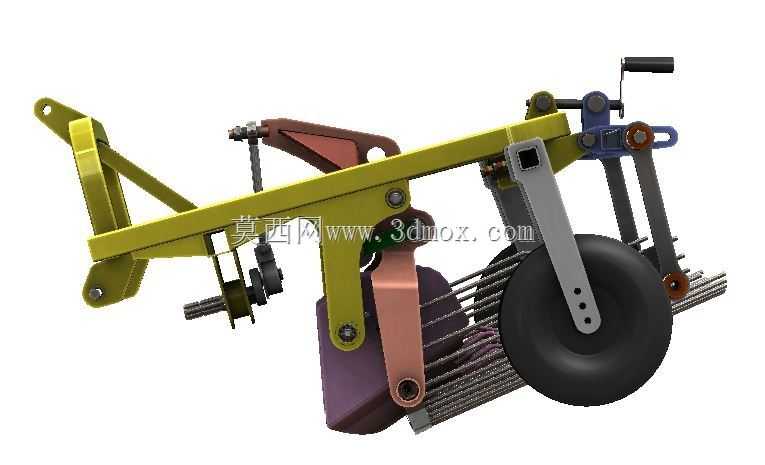

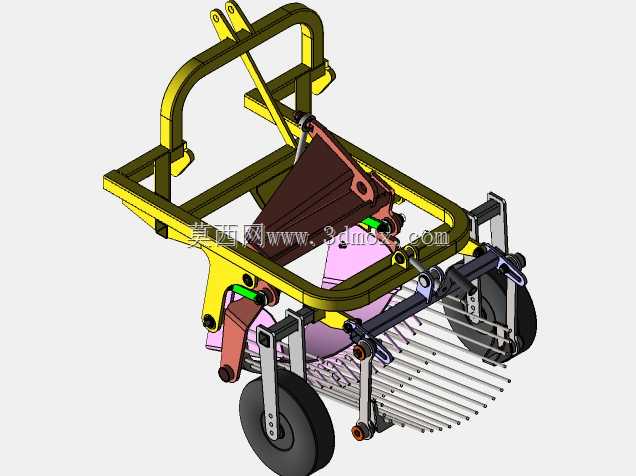

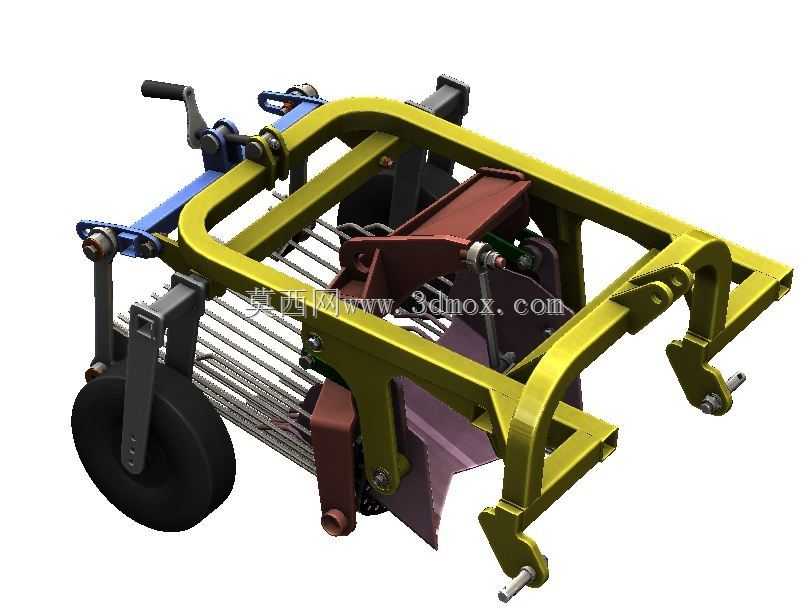

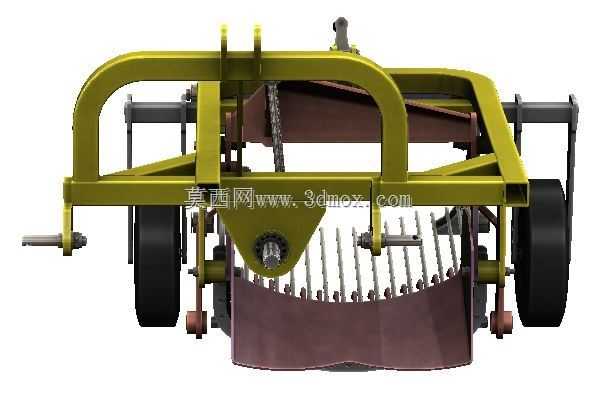

　　该设备属于牵引式农用薯类收获机具，主要适配小马力轮式拖拉机后置三点悬挂安装场景，广泛应用于丘陵、平原区域的小规模马铃薯种植地块，也可用于红薯、大蒜等地下块茎类作物的出土收获作业，替代传统人工刨挖的低效作业模式，降低块茎损伤率的同时提升收获效率。整机采用框架式焊接结构，主体承载梁选用矩形截面型钢拼焊，兼顾结构刚性与轻量化需求，前端入土切削刃采用耐磨钢板弯折成型，入土角度可通过上部悬挂调节螺杆进行无级调整，适配不同土壤黏度、不同薯块埋深的作业工况，避免刃口切入过深增加牵引阻力，或是切入过浅漏挖块茎。设备核心的薯土分离结构采用栅条式振动筛面，栅条间隙控制在25mm-30mm区间，既保证细碎土壤能够从间隙快速漏出，

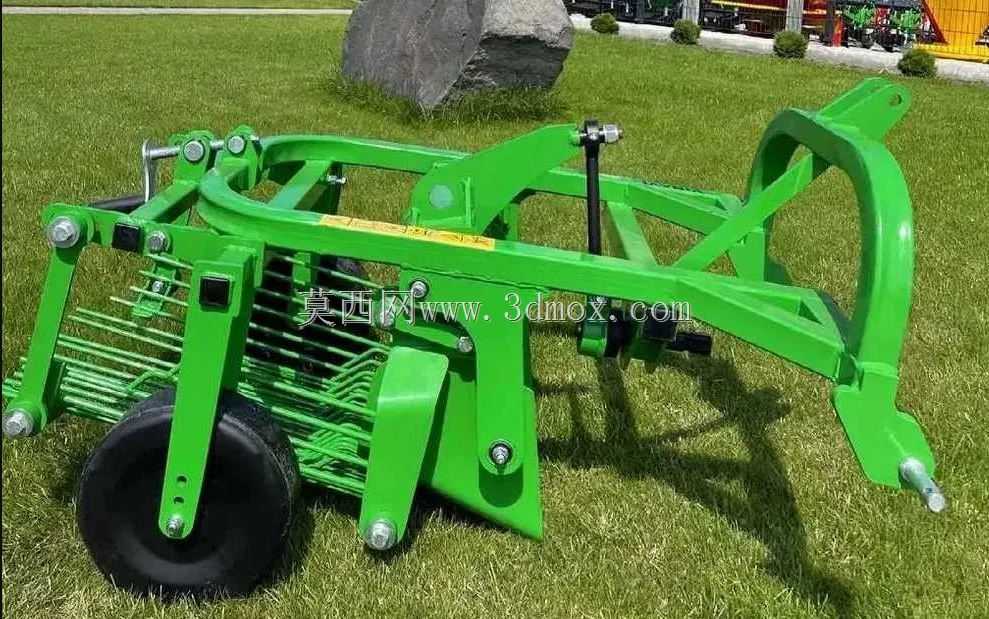

　　又不会让直径合格的马铃薯从间隙掉落，筛面的振动动力来源于地轮传动的偏心机构，作业时地轮随设备前进滚动，通过链传动带动偏心轴转动，驱动筛面做小幅度高频振动，将带起的土块破碎抖落，让薯块顺着筛面倾斜角度向后滑落至地表，方便后续人工捡拾收集。两侧限深轮采用实心橡胶轮结构，轮架上开设多档调节孔位，可根据作业需求调整设备离地高度，保证刃口入土深度的一致性，避免作业过程中因地形起伏出现刃口忽深忽浅的问题。设备与拖拉机的悬挂连接点严格遵循后置三点悬挂的尺寸规范，上悬挂点、两个下悬挂点的间距与挂接销尺寸匹配通用农用拖拉机的挂接接口，无需额外改装即可快速挂接，整机横向作业幅宽适配单垄马铃薯种植的垄距范围，作业时不会碾压相邻垄体的作物。整机外露的转动铰接点均配置防尘密封结构，避免田间作业时泥沙进入铰接缝隙造成磨损，所有结构棱边均做倒钝处理，避免作业过程中剐蹭薯块造成表皮损伤，涂装采用高可见度的农用机具专用绿色漆层，兼顾防锈性能与田间作业的辨识度。
