苏联图134双引擎喷气民航客机

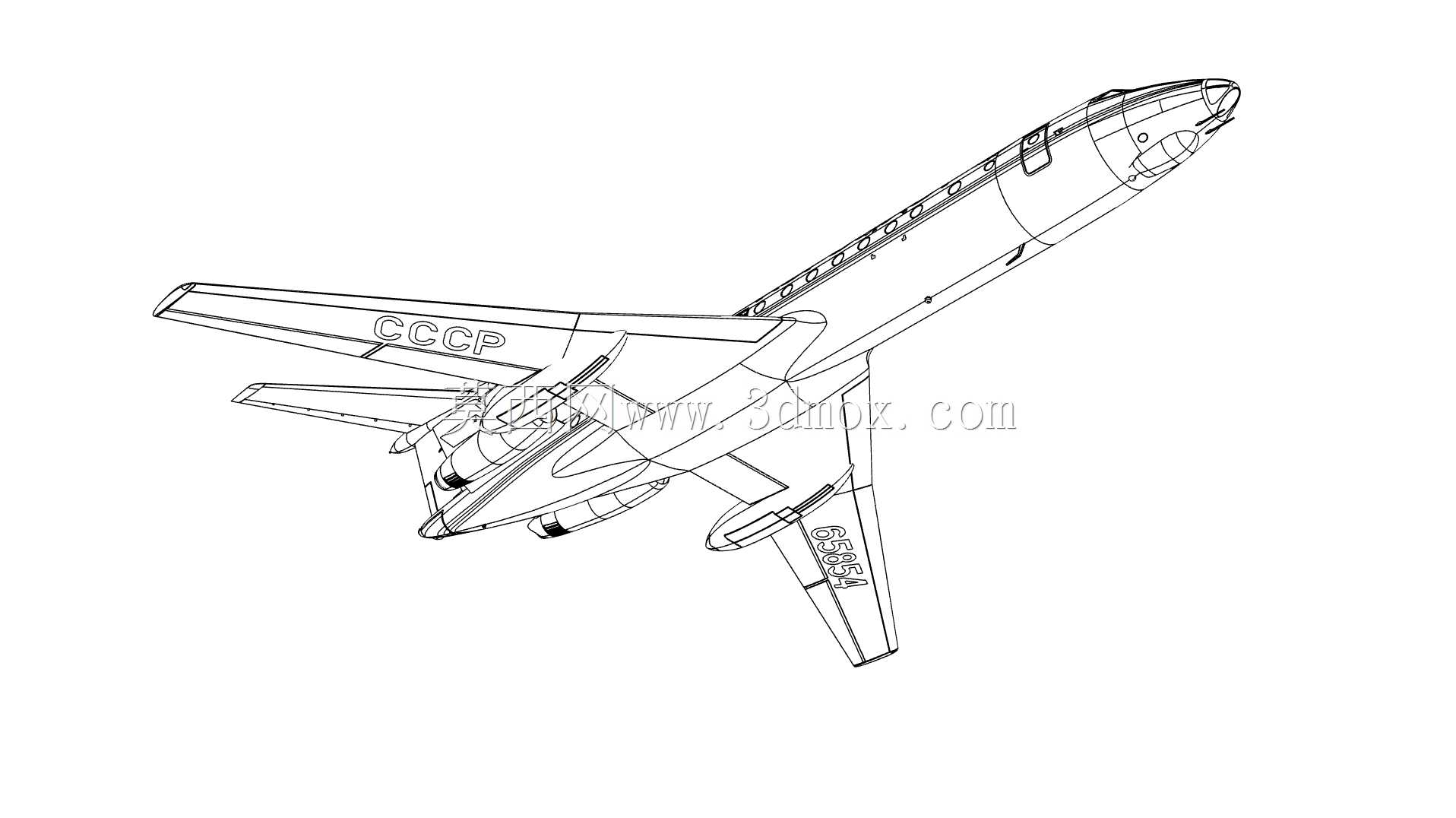

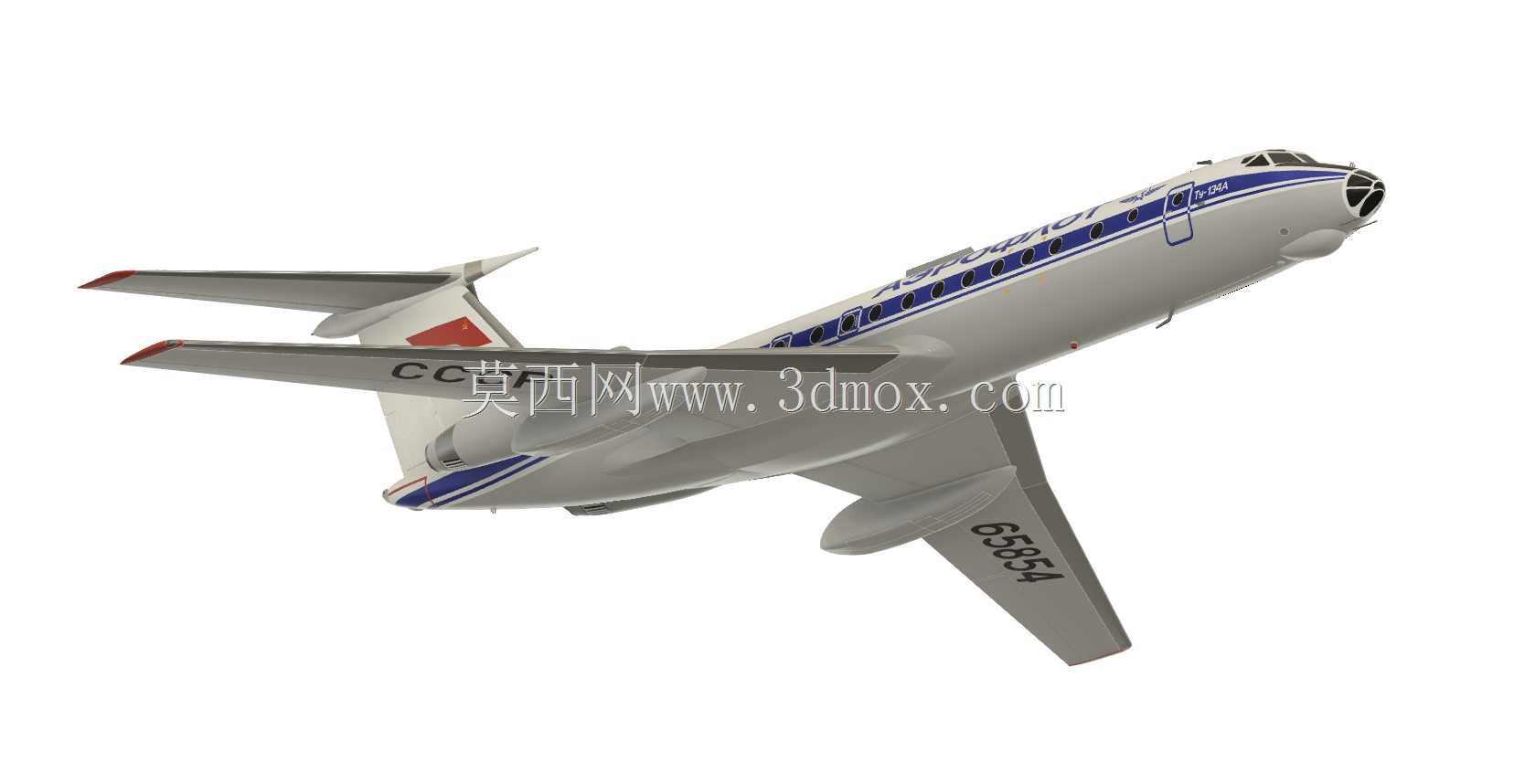

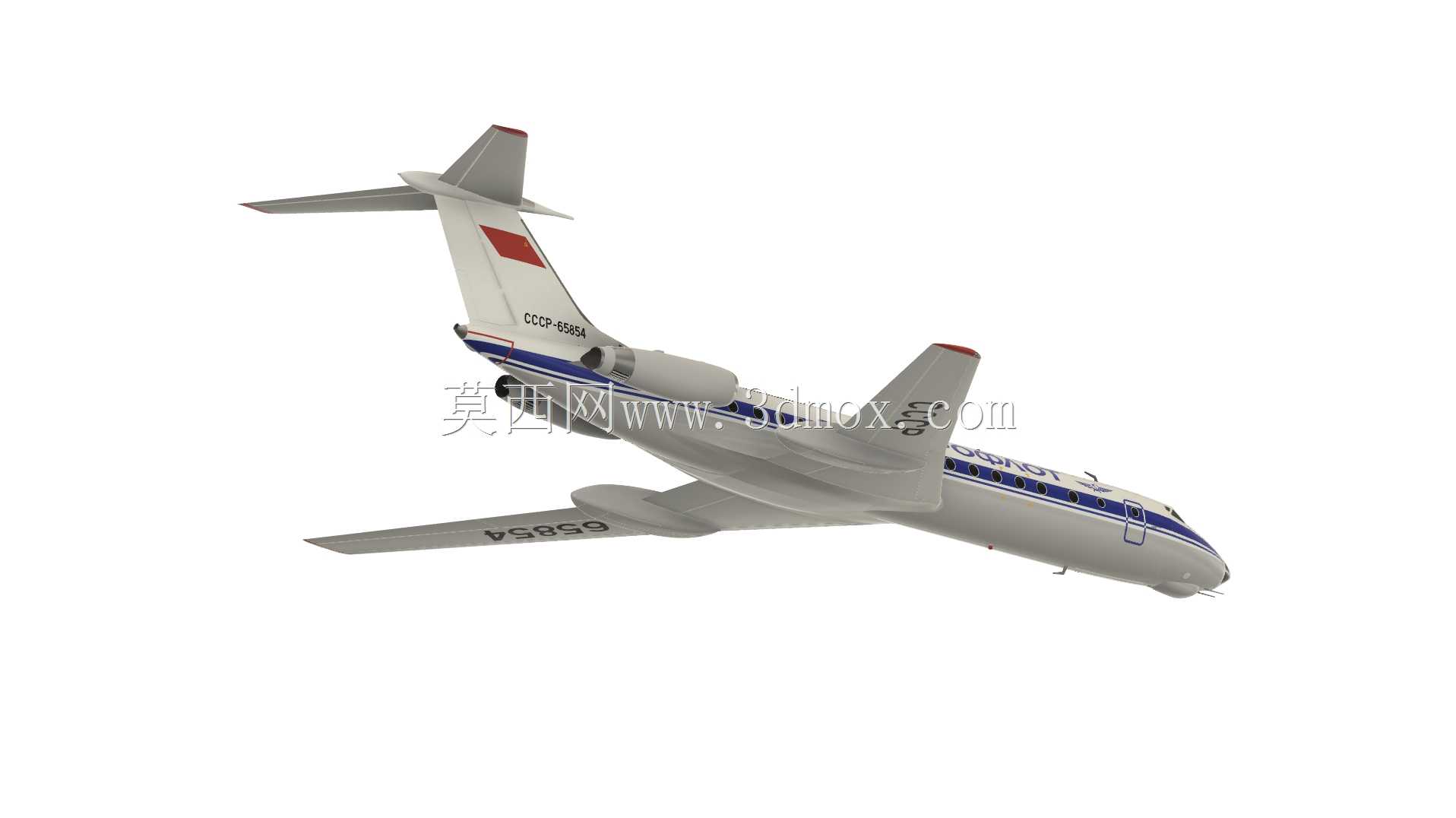

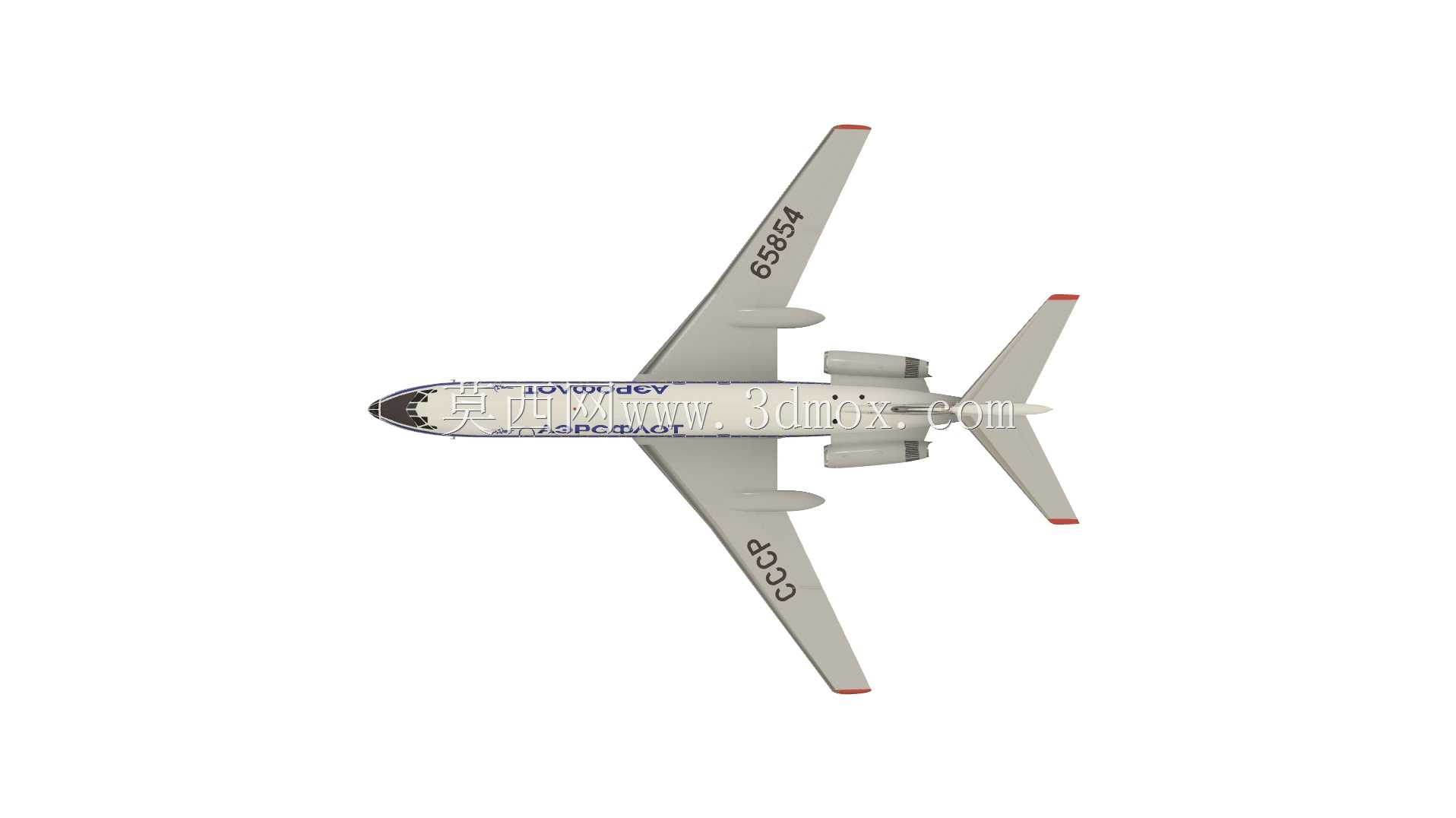

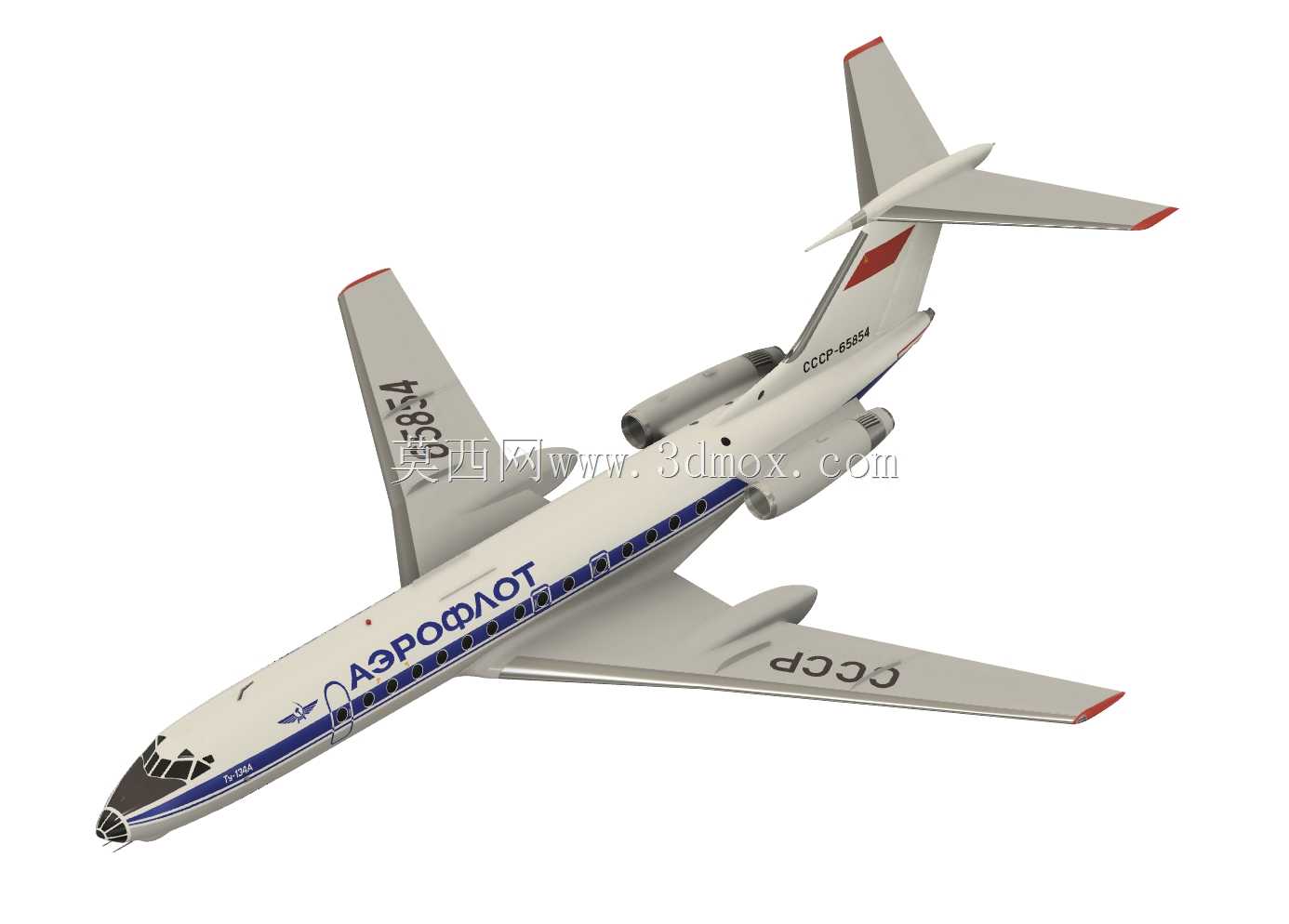

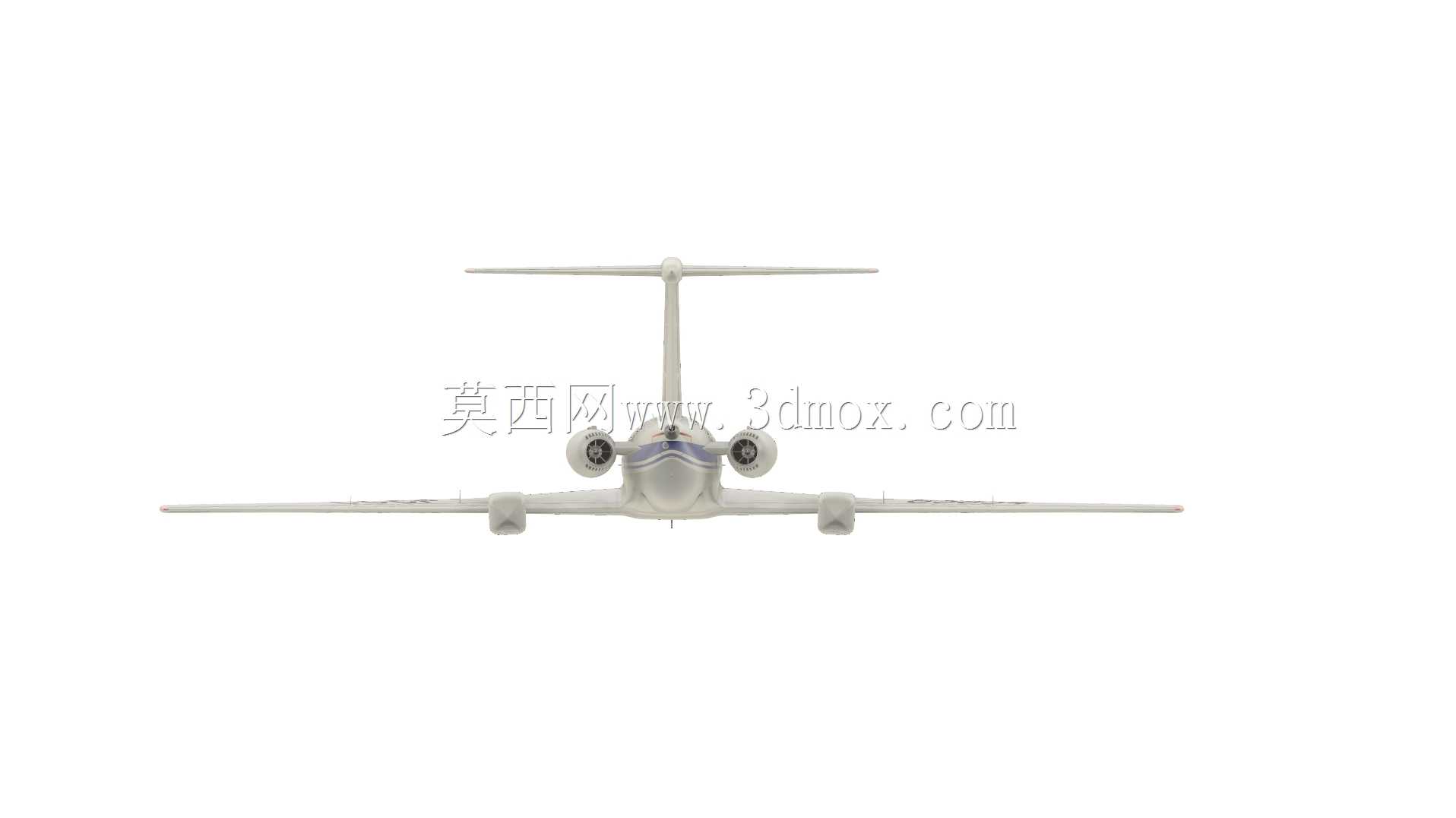

　　图-134属于苏联时期图波列夫设计体系下的双引擎喷气式支线/中短程民航客机，整体采用后掠下单翼、T形高平尾布局，两台涡喷发动机以短舱形式吊挂在后机身两侧，这种布置能降低机翼气动干扰、改善地面吸入异物风险，也让客舱侧壁获得更连续的舷窗布置空间。机头保留尖锐的雷达罩与多块风挡玻璃，驾驶舱视野按照早期喷气客机的进近、滑行和地面调度需求设计；机身呈细长圆筒形，前部设置客舱门与服务舱门，机身下部布置前、主起落架舱，主起落架收入机身/翼根区域，前起落架位于机头下方，满足停机、转弯和起降冲击承载要求。机翼带有明显后掠角，翼下表面布置襟翼、副翼等操纵面，翼尖设置红色标识；尾翼由垂尾、平尾和方向舵、升降舵组成，平尾安装在垂尾上部，

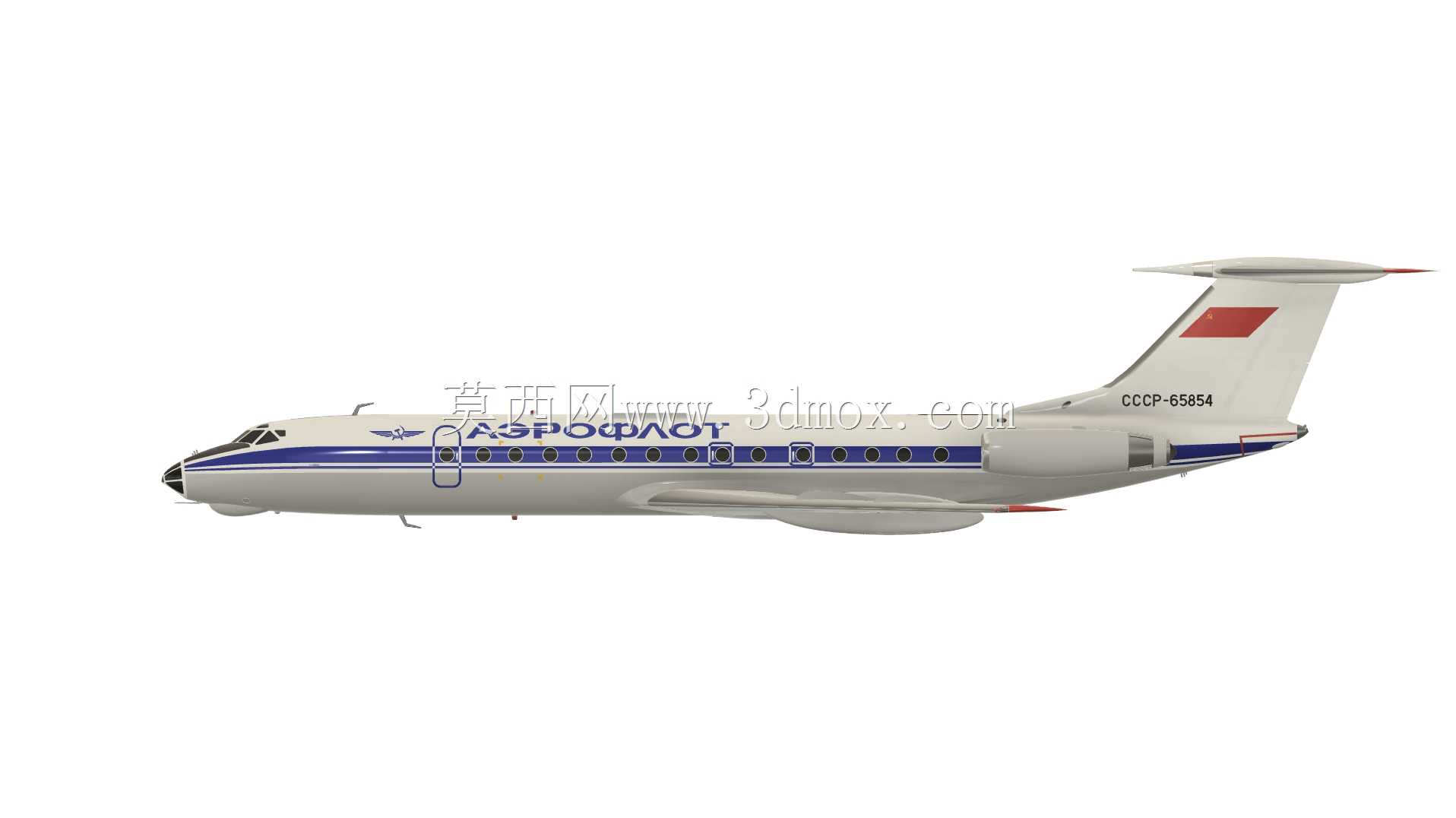

　　可在大迎角状态下避开机翼尾流，提高俯仰操纵稳定性。建模时需要重点控制机身长细比、发动机短舱与后机身的融合过渡、机翼根部整流、尾翼支撑关系以及起落架收放边界。客舱舷窗沿机身等距排列，舱门、应急出口和 Aeroflot 涂装标识共同限定外观还原度；发动机短舱需体现进气口、尾喷口、吊挂接头和维护舱段的层次，不能仅作为简单圆柱处理。该类模型主要用于航空装备展示、飞行器结构教学、民航史资料复原、展览沙盘和比例模型制作参考。实际应用中，它可帮助设计人员理解喷气客机总体布置：发动机后置对重心、尾翼布局和机身结构传力的影响，机翼后掠角与低速增升装置的关系，以及客舱容量与机身截面、长度之间的取舍。安装边界方面，整机需预留翼展、机身长度和垂尾高度所占空间；起落架触地点构成三点支撑，模型摆放时要保证主轮与前轮接地平面一致；发动机短舱、翼尖和平尾属于外伸部件，运输或装配时应设置支撑点，避免细长尾锥和翼尖受力变形。
