探空火箭内部结构与气动布局设计

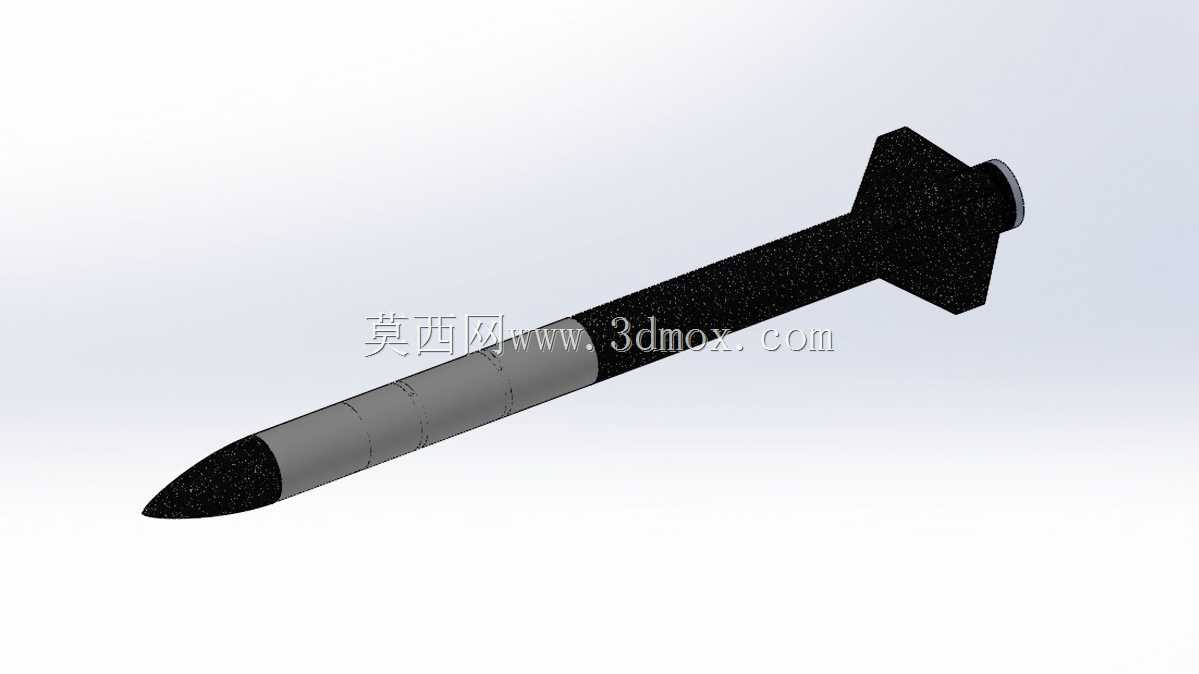

　　这套探空火箭三维结构以近地大气探测任务为约束进行布置，核心目标是将有效载荷送至约3.2公里高度后完成释放，再通过伞降方式回收箭体主体。建模时没有只追求外形完整，而是把头部整流罩、载荷舱、控制电子舱、动力段、尾段和稳定翼片作为一条连续的装配链处理，各舱段之间保留明确的分舱界面，便于后续在详细设计中校核连接强度、拆装顺序和设备维护空间。

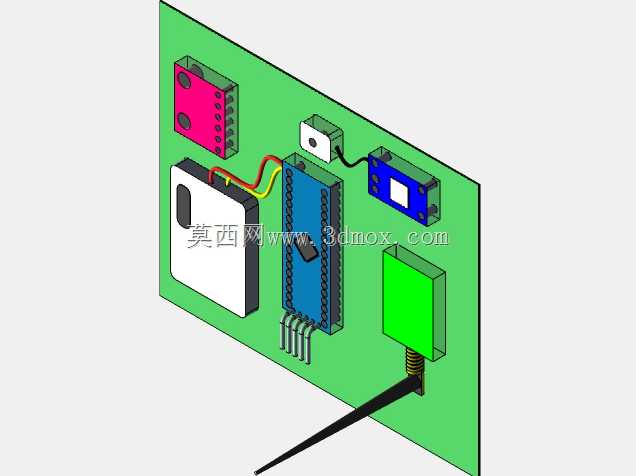

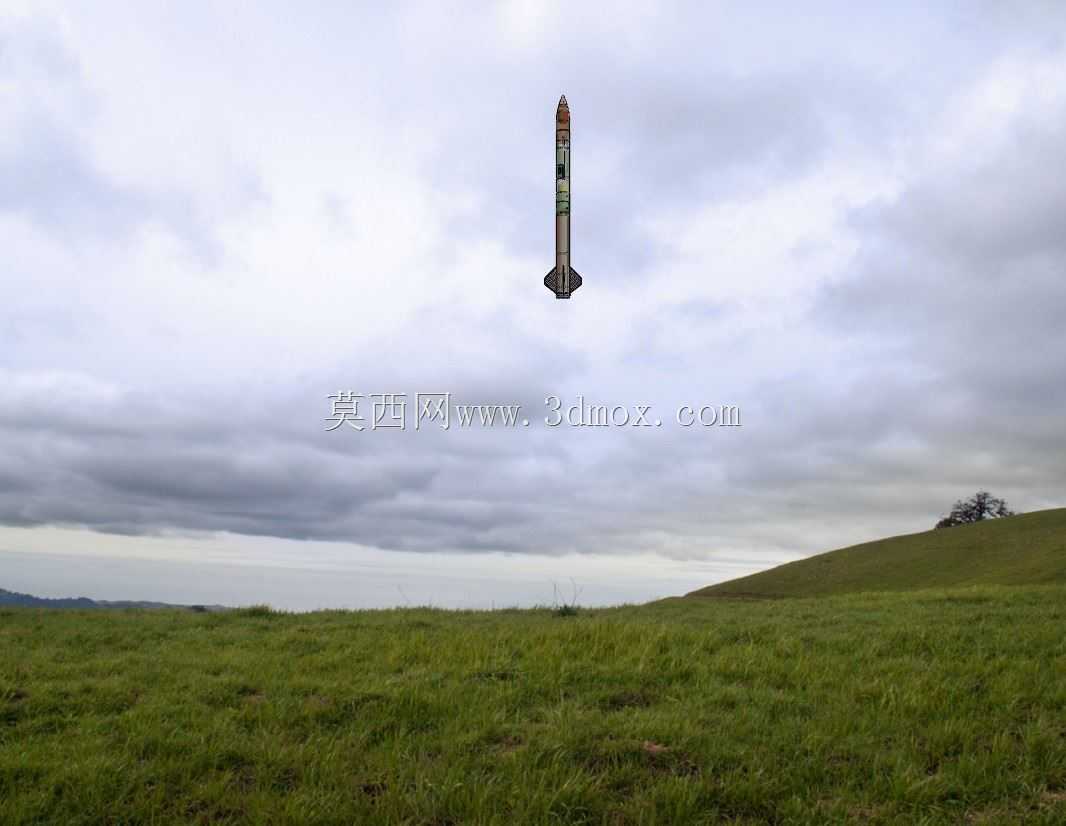

　　从实际使用场景看，这类小型火箭多用于低空大气数据采集、教学试验或简易探空任务，飞行剖面包含发射加速、惯性爬升、载荷释放、姿态稳定和减速回收几个阶段。箭体头部采用收敛的整流外形，用来降低跨亚音速飞行时的压差阻力；内部靠前区域布置任务载荷，释放机构需要与整流罩或舱门动作相协调，避免有效载荷离轨时与箭体发生干涉。中部舱段集中放置控制板、电源、传感元件和相关线束，模型中以不同色块区分功能区域，能够直观反映电路板、支撑框架和舱壁之间的安装关系。

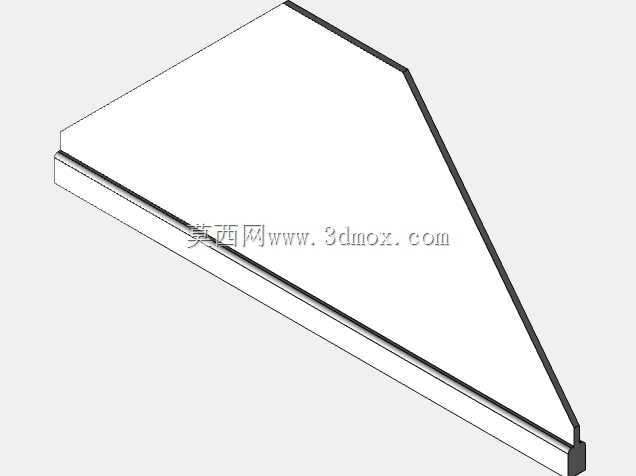

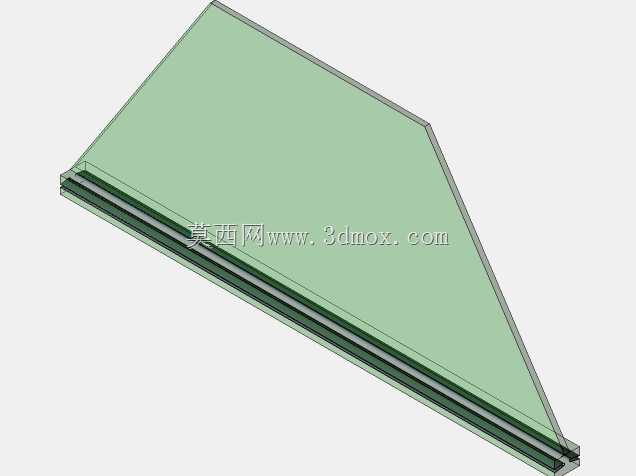

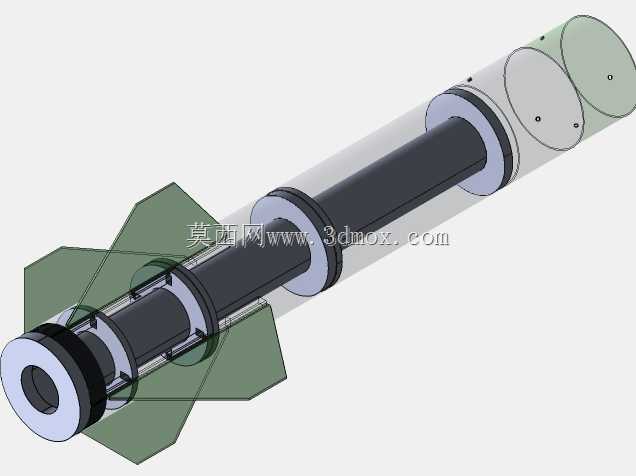

　　动力段占据箭体后段主要长度，外筒保持圆柱连续面，内部按发动机或推进组件的安装空间进行预留。设计思路上，圆柱段直径需要同时满足设备封装、推进系统容积和结构刚度要求：直径过小会限制电路板、电池与载荷布置，直径过大则增加迎风面积和结构质量。尾段布置四片对称稳定翼，翼面沿箭体周向均布，后缘与筒体形成固定连接区，翼片主要提供飞行中的稳定力矩，其展长、后掠和根部搭接面积会直接影响压心位置与抗弯载荷。

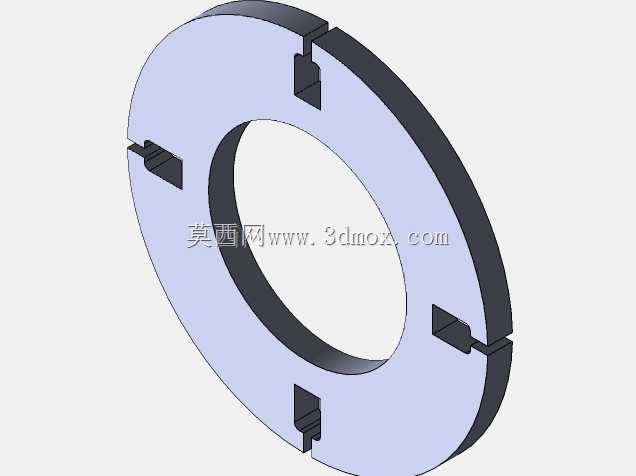

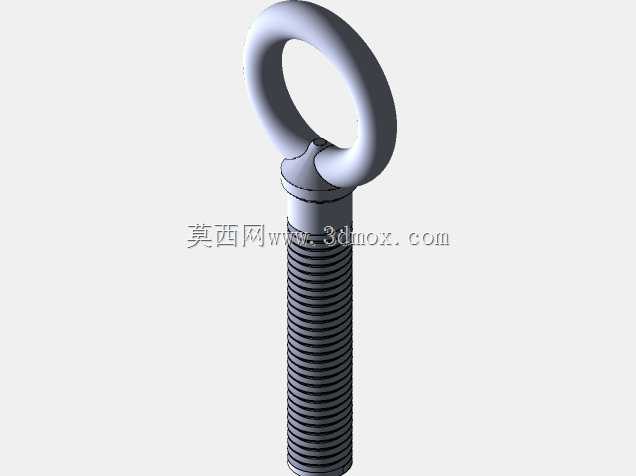

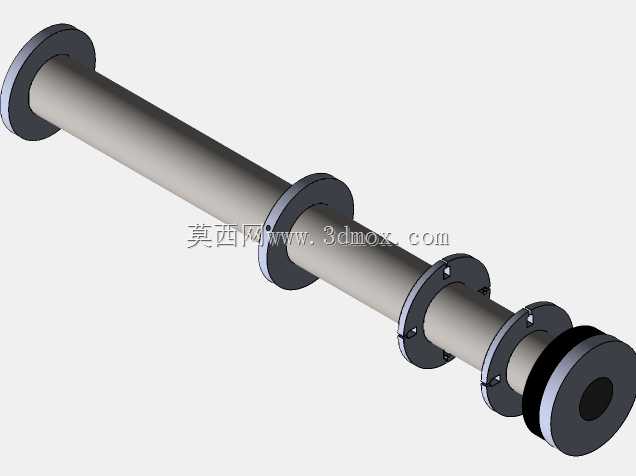

　　安装边界方面，全箭沿轴向组织零件，头部圆弧、舱段台阶、尾翼根部和喷口区域都需要在总装中保持同轴关系。内部设备不能仅按视觉位置摆放，框架与筒壁之间应预留紧固件、垫块和线束走线空间；载荷释放路径上不得出现凸起结构，伞舱安装位置也要保证伞衣、伞绳和连接点在弹出时不被舱内棱角勾挂。箭体回收阶段，降落伞携带主体落地，因此连接吊点、舱段锁紧和局部加强区应承受开伞冲击，而不是只按静态重量估算。

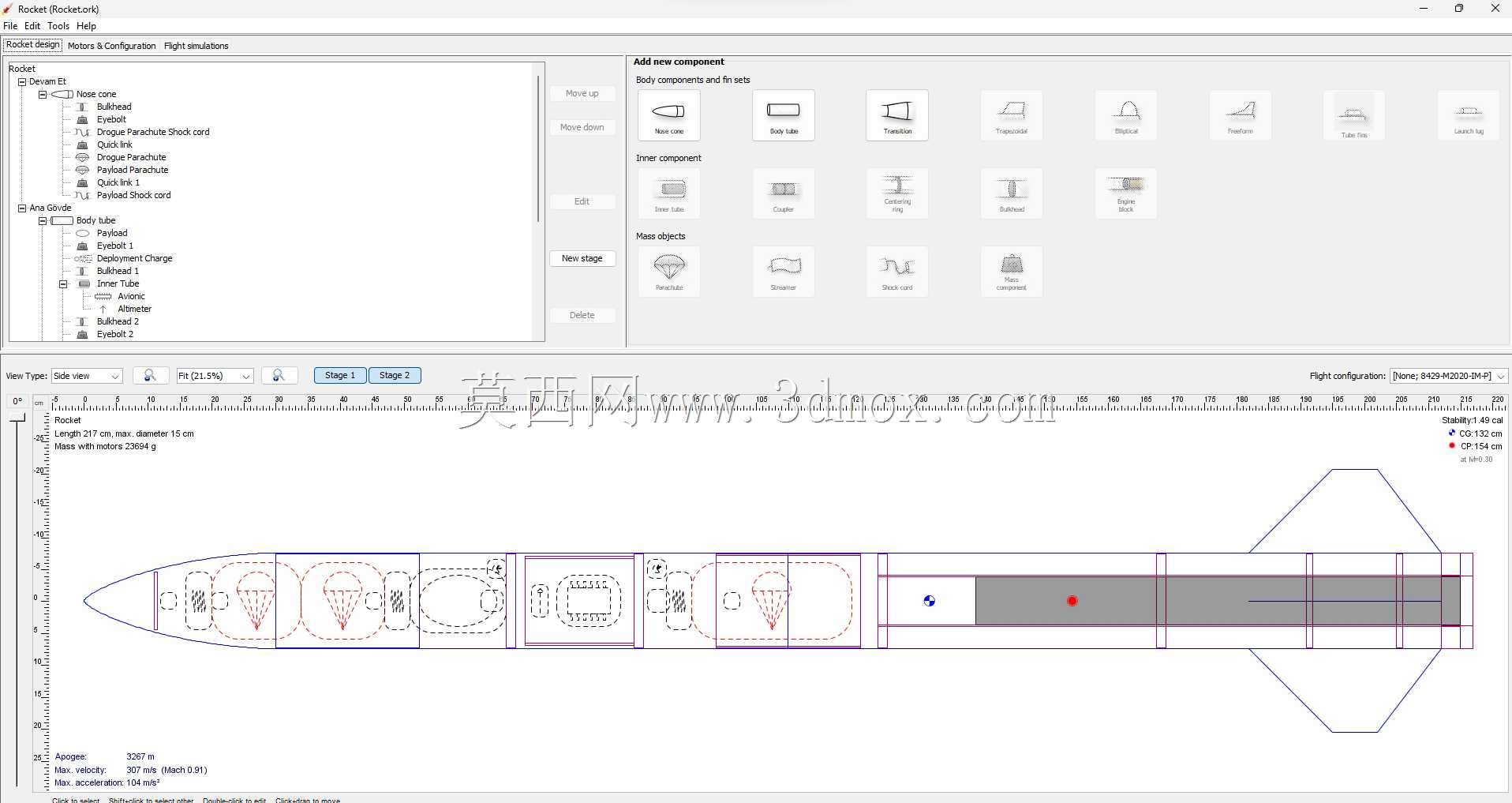

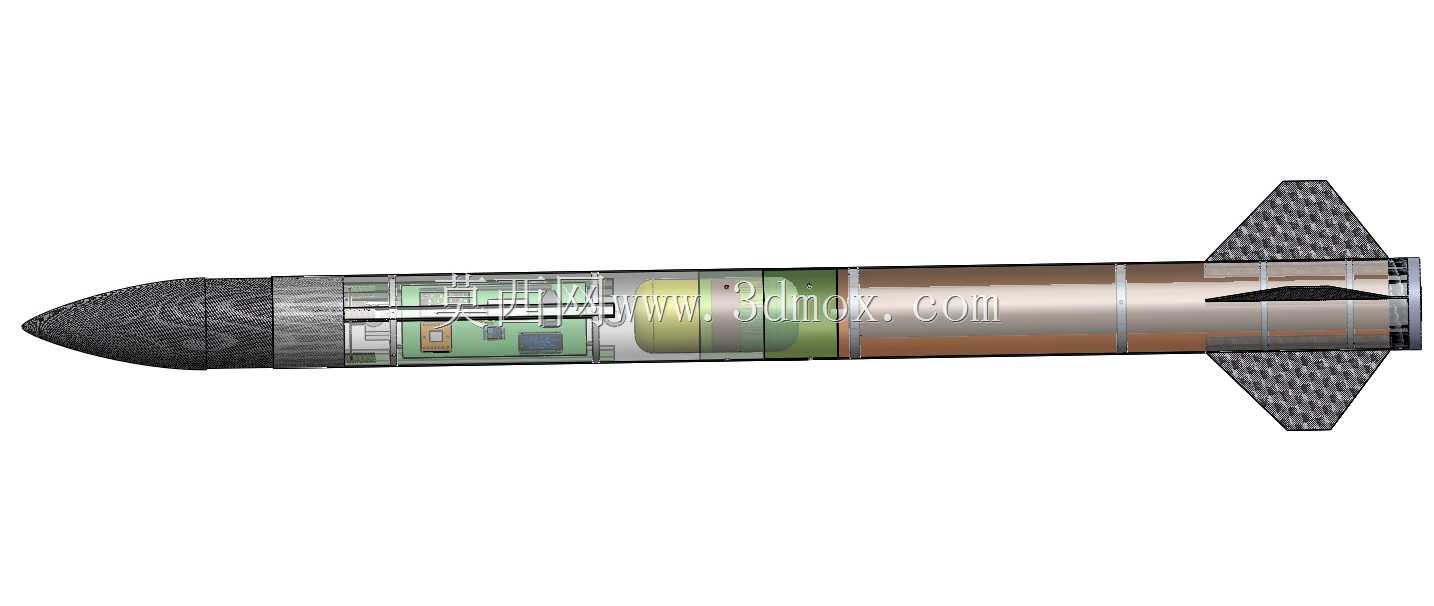

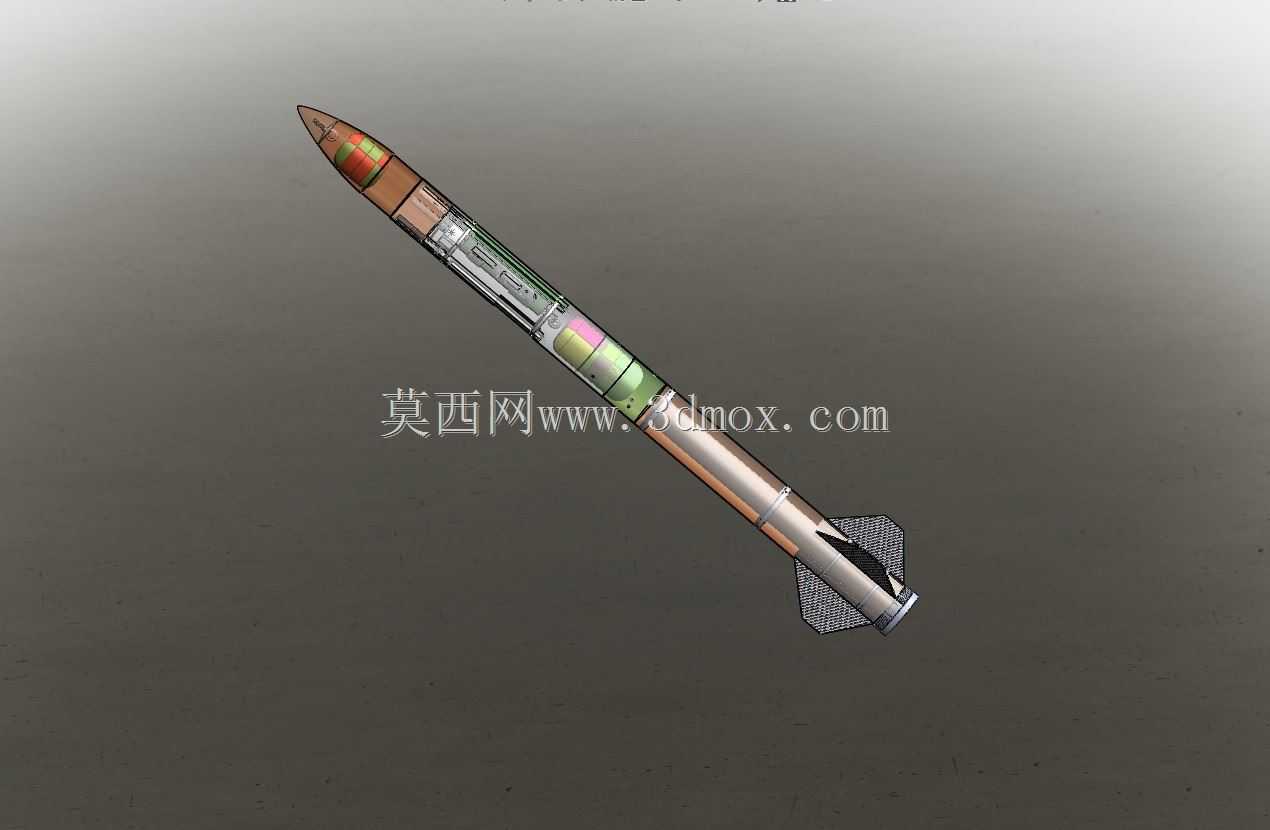

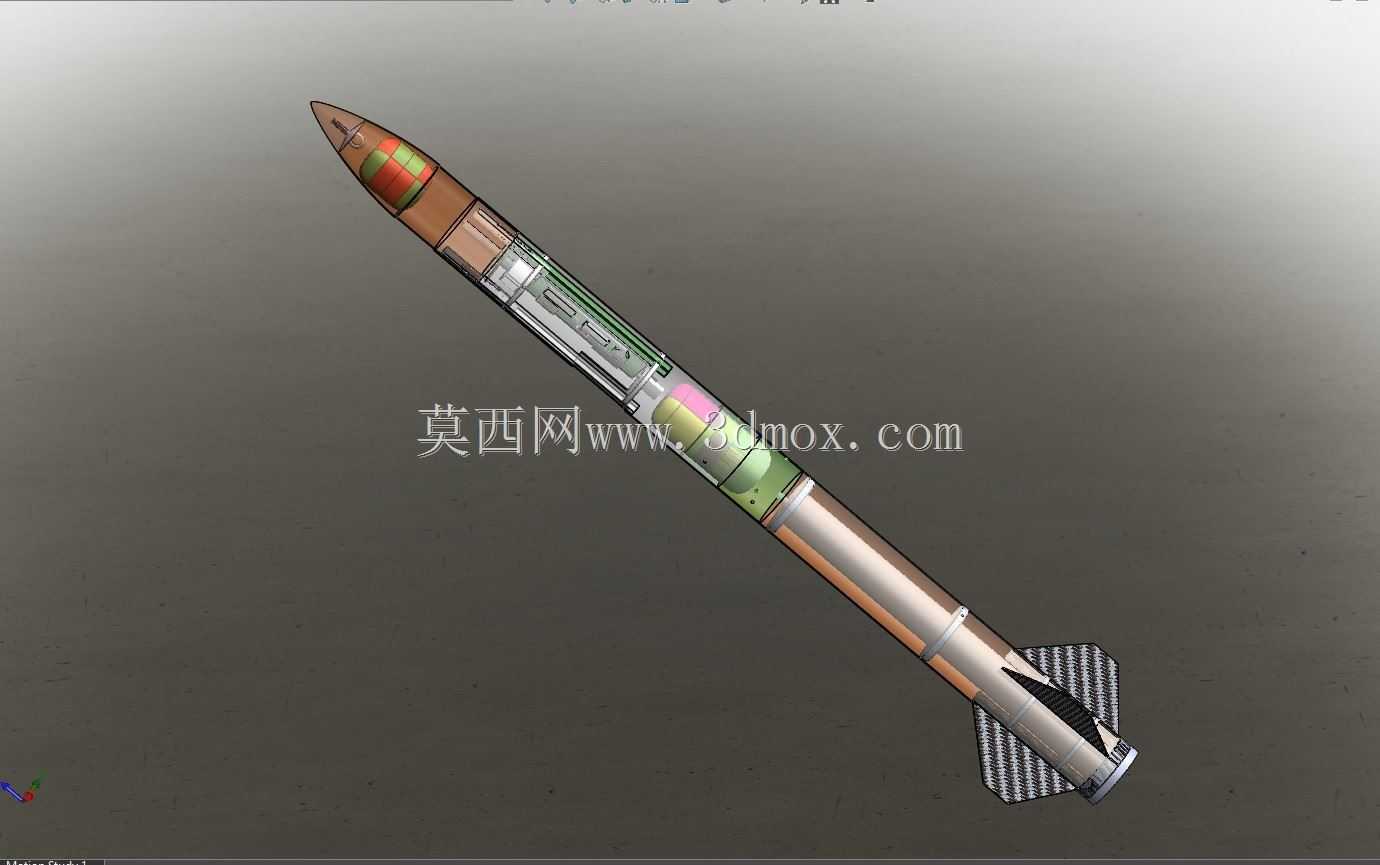

　　从三维建模角度看，剖切展示能够同时表达外部气动轮廓与内部装载逻辑：外部关注头锥线型、筒段连续性、尾翼对称度和喷口边界；内部关注舱段划分、设备固定、载荷释放和伞降回收的空间协调。该结构对小型探空器方案论证、装配干涉检查、教学演示和后续工程细化都具有直接参考价值。
